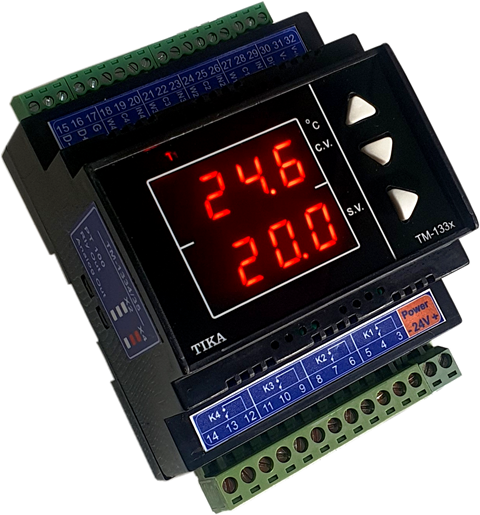

ترانسمیتر و نمایشگر دما با ورودی PT100 ( 4کانال ) TM-1334/35-D

از {{model.count}}
1,970,000 تومان
محصول مورد نظر موجود نمی‌باشد.

معرفی ترانسمیتر و نمایشگر دما با ورودی PT100 (4کانال) TM-1334/35-D:دستگاه TM-1334/35 یک ترانسمیتر دما بوده که به ورودی آن سنسور PT100 سه سیمه متصل شده و دارای خروجی رله و خروجی آنالوگ و پورت سریال می‌باشد  علاوه بر این دستگاه ترانسمیتر PT100 دارای نمایشگر سگمنتی است که مقادیر خوانده شده از سنسور ها  و وضعیت رله ها را نمایش می دهد و می توان از طریق آن برخی از تنظیمات دستگاه را انجام داد. ورودی سنسور PT100 : در این دستگاه 4 کانال ورودی سنسور PT100 در نظر گرفته شده است که محدوده اندازه گیری آنها از -200°C تا 400°C است. سنسور PT100 نوعی فلز به شکل و آلیاژ خاص است که با تغییرات دما مقدار مقاومت الکتریکی آن تغییر می کند

مدل
لطفا مدل دستگاه را انتخاب نمایید
مدل را انتخاب کنید.
1,970,000 تومان
تعداد
نوع
  • {{value}}
کمی صبر کنید...

ویژگی ترانسمیتر و نمایشگر دما با ورودی PT100 (4کانال) TM-1334/35-D:

– قابل اتصال به انواع PC , HMI , PLC و ... از طریق پورت سریال و پروتکل Modbus RTU
– داراي نرم­افزار كامپيوتري براي انجام تنظيمات و مانيتورينگ و كنترل خروجي­ها
– امکان شبکه کردن چندین دستگاه توسط پورت RS485 روی BUS دو سیمه
– کاهش سیم کشی و هزینه­های ناشی از آن

معرفی ترانسمیتر و نمایشگر دما با ورودی PT100 (4کانال) TM-1334/35-D:

دستگاه TM-1334/35 یک ترانسمیتر دما بوده که به ورودی آن سنسور PT100 سه سیمه متصل شده و دارای خروجی رله و خروجی آنالوگ و پورت سریال می‌باشد  علاوه بر این دستگاه دارای نمایشگر سگمنتی است که مقادیر خوانده شده از سنسور ها  و وضعیت رله ها را نمایش می دهد و می توان از طریق آن برخی از تنظیمات دستگاه را انجام داد. شرح ورودی ها و خروجی های آن به شکل زیر است:

ورودی سنسور PT100: در این دستگاه 4 کانال ورودی سنسور PT100در نظر گرفته شده است که محدوده اندازه گیری آنها از -200°C تا 400°C است.

ورودی دیجیتال : 1 کانال ورودی دیجیتال در این دستگاه در نظر گرفته شده است که به صورت ايزوله بوده و با محدوده ولتاژ ورودي 8~30v تحریک میشود. وضعيت ورودي­ها را مي­توانيد توسط نرم­افزار و یا چراغ های LED روی دستگاه مشاهده کرد. براي این ورودي ديجيتال يك شمارنده در نظر گرفته شده است، اين شمارنده تعداد دفعات تحریک شدن ورودی ( پالس های ورودی ) را شمارش میکند.

خروجی دیجیتال : با 4 کانال خروجی رله ای که در این دستگاه در نظر گرفته شده است می توان به تجهیزات خارجی فرمان های لازم را صادر کرد. فرمان خروجی های رله را می تواند از طرق مختلف صادر شود که از جمله ی آن موارد زیر را می توان نام برد :

  1. فرمان از طریق ورودی دیجیتال
  2. فرمان از طریق مقایسه کننده ورودی سنسورها
  3. فرمان از طریق پورت سریال

خروجی آنالوگ : با 4 کانال خروجی آنالوگ در نظر گرفته شده در دستگاه ، میتوان سیگنال های خروجی استاندارد زیر را تولید نمود.

  1. خروجی ولتاژی در محدوده 0 ~ 10 V با رنج قابل تنظیم
  2. خروجی جریانی در محدوده 0 ~ 20 mA با رنج قابل تنظیم

لازم به ذکر است که فرمان یا کنترل هر یک از خروجی ها میتواند از طرق مختلف انجام شود که از جمله آن میتوان به موارد زیر اشاره نمود.

  1. کنترل خروجی آنالوگ با توجه به مقدار سیگنال اندازه گیری شده از هر سنسور
  2. کنترل خروجی آنالوگ از طریق پورت سریال و مقداردهی مستقیم به خروجی ها

پورت سریال : در این دستگاه 2 پورت سریال RS485 در نظر گرفته شده است (پورت دوم آن به صورت اختیاری است). پروتکل ارتباطی پورت های سریال ModBus-RTUبوده و توسط آن میتوان به محتوای رجیسترهای داخلی دستگاه دسترسی داشت. پورت اول به صورت Slave بوده و پورت دوم به صورت Master/Slave  است.

توسط هر کدام از پورت های سریال می توان چندین دستگاه را بصورت شبکه ارتباط داده و به اطلاعات آنها دسترسی پیدا کرد. این پورت ها قابل اتصال به PLC,HMI و... می باشد.

هر کدام از رجیستر های داخلی دستگاه دارای آدرس منحصر به فرد بوده که این آدرس ها در جدول آدرس های دستگاه (بخش های بعدی همین راهنما) آورده شده است.

کاربردها:

- اتوماسیون صنعتی

- اتوماسیون خانگی

- مرغداری

- صنایع غذایی

- سیلوها

- لابراتوارها

- سالنه  های مرغداری

- سالن های پرورش قارچ

- گلخانه ها

- دیتا سنترها

- انواع خط های تولید

دانلود راهنمای استفاده

دانلود راهنمای اتصال به کامپیوتر

نام محصول
ترانسمیتر و نمایشگر دما با ورودی PT100 ( 4کانال )
مدل محصول
TM-1334/35
کشور سازنده
ایران
شرکت سازنده
TIKA
نوع محصول
ترانسمیتر
نوع جعبه
ریلی
تغذیه
۲۴ ولت
