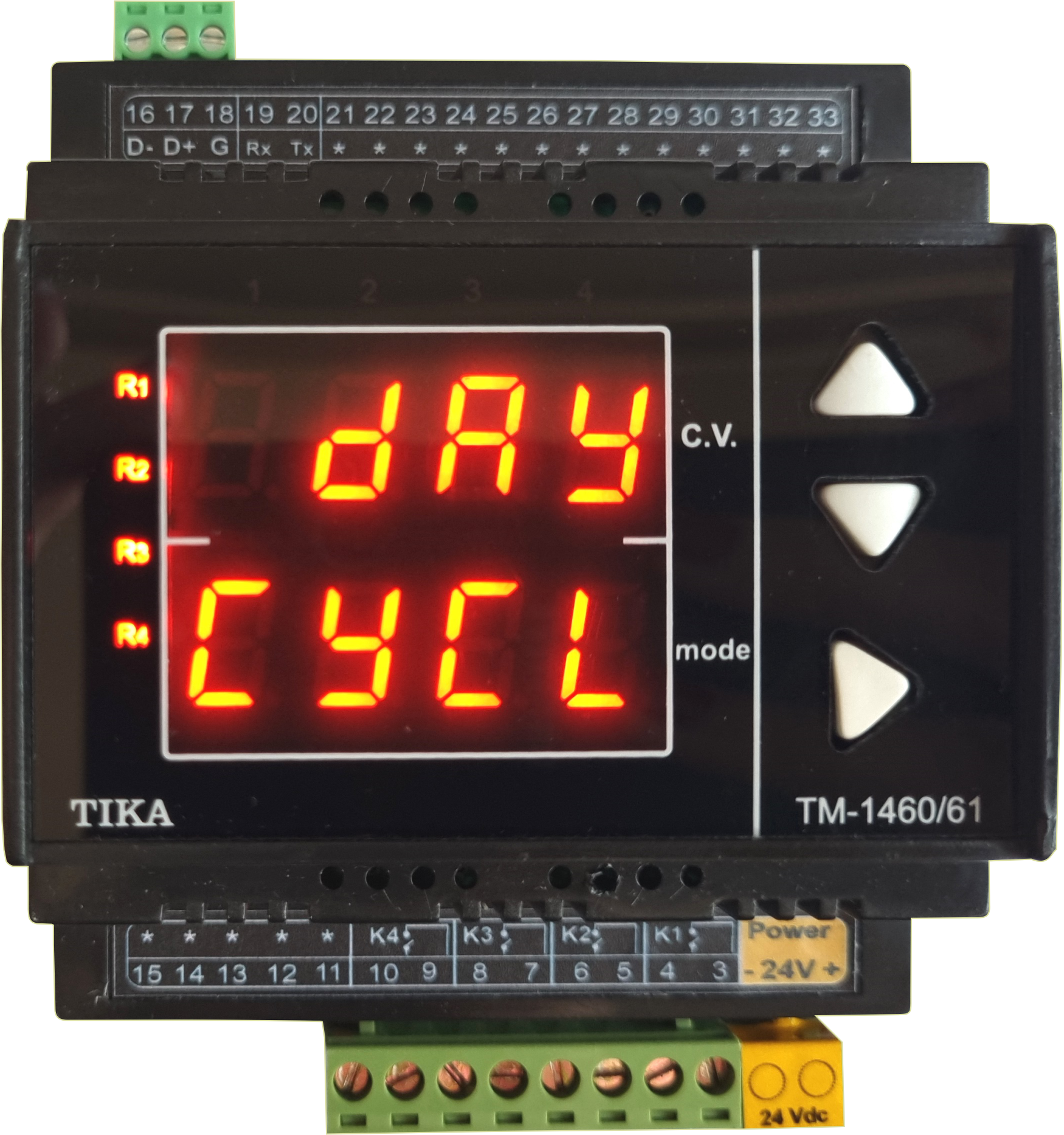

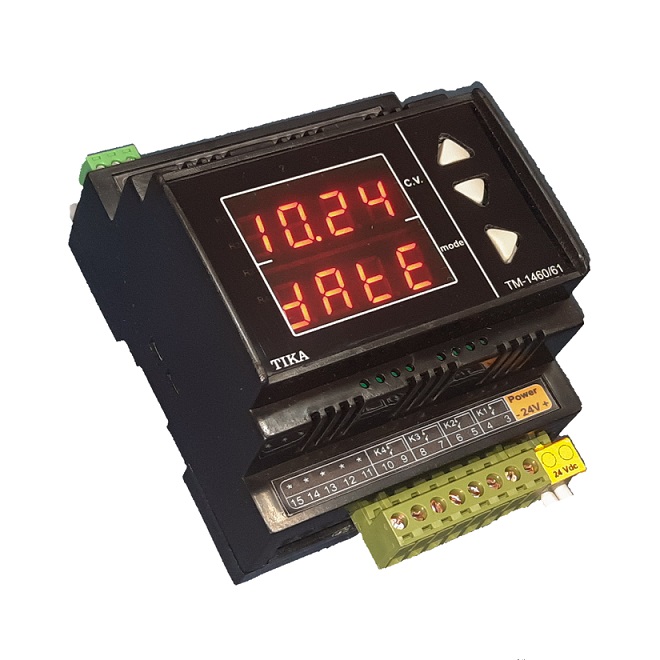

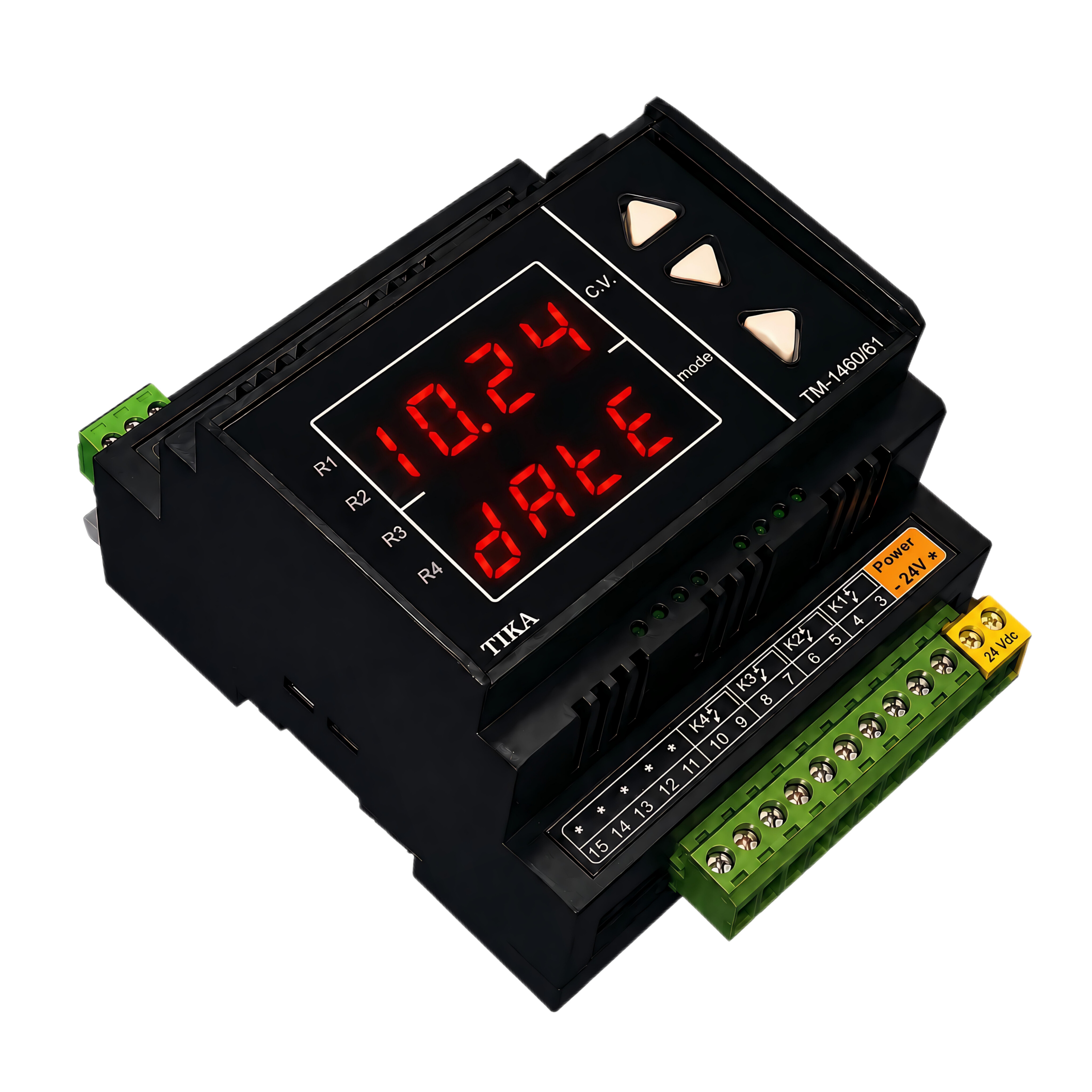

ساعت فرمان با کنترل از راه دور (ارتباط مودباس) TM-1460

معرفی ساعت فرمان با کنترل از راه دور TM-1460:

ساعت فرمان 4 کاناله صنعتی TM-1460 یک تایمر دیجیتال و کنترلر زمانی برنامه‌پذیر است که برای مدیریت خودکار تجهیزات الکتریکی در بازه‌های زمانی مختلف طراحی گردیده است. این دستگاه مجهز به صفحه کلید و نمایشگر اختصاصی جهت تنظیم پارامترها و مشاهده چرخشی تاریخ و زمان رسمی کشور، 4 کانال خروجی رله‌ای دیجیتال مجزا و پورت شبکه RS485 با پشتیبانی از پروتکل Modbus-RTU می‌باشد. به منظور توسعه خروجی‌ها در شبکه‌های صنعتی، دستگاه دارای 95 بیت خروجی مجازی است که مشابه رله‌های سخت‌افزاری در ساعات مشخص فعال یا غیرفعال می‌شوند. TM-1460 با پشتیبانی از 99 برنامه تنظیمی قطع و وصل در قالب سه سیکل کاری روزانه، هفتگی و ماهانه، ابزاری کارآمد جهت مدیریت دقیق زمان‌بندی‌های صنعتی و کاهش هزینه‌های انرژی بدون نیاز به دخالت دستی کاربر به شمار می‌رود.

ویژگی‌های ساعت فرمان با کنترل از راه دور TM-1460:

• مجهز به 4 کانال خروجی دیجیتال مجزا با عملکرد رله‌ای و امکان اختصاص منوهای مستقل برای تنظیمات هر کانال
• دارای 95 بیت مجازی خروجی جهت توسعه سیستم در شبکه و فرمان به تجهیزات Slave بر اساس زمان‌بندی
• مجهز به پورت ارتباطی RS485 با پروتکل Modbus-RTU جهت کاربری به عنوان Slave در شبکه‌های PLC، HMI و مانیتورینگ
• دارای نرم‌افزار کامپیوتری تحت ویندوز جهت پیکربندی آسان، تنظیم دقیق برنامه‌ها و انتقال آن‌ها به دستگاه
• پشتیبانی از سه سیکل کاری روزانه، هفتگی و ماهانه برای انعطاف کامل در زمان‌بندی رخدادها
• قابلیت اعمال 99 برنامه تنظیمی مجزا با تعریف زمان دقیق وصل و قطع با دقت 1s  و حداکثر طول دوره 1 ماه
• مجهز به سیستم تشخیص خطای هوشمند جهت جلوگیری و هشدار در صورت بروز تداخل در زمان‌بندی برنامه‌های مختلف
• امکان تغییر خودکار ساعت رسمی (تابستانه/زمستانه) بدون نیاز به تنظیم دستی مجدد در شروع نیم‌سال‌ها
• مجهز به نمایشگر دیجیتال با قابلیت نمایش چرخشی تاریخ و زمان رسمی کشور و صفحه کلید برای تنظیمات محلی
• قابلیت فعال و غیرفعال‌سازی هوشمند برنامه‌ها در روزهای مشخصی از هفته یا تاریخ‌های خاصی از ماه

کاربردهای ساعت فرمان با کنترل از راه دور TM-1460:

• مرغداری
• پرورش قارچ
• اتوماسیون خانگی
• شرکت‌های توزیع نیرو
• کشاورزی
• مساجد و زیارتگاه‌ها
• اتاق سرور
• فروشگاه‌ها

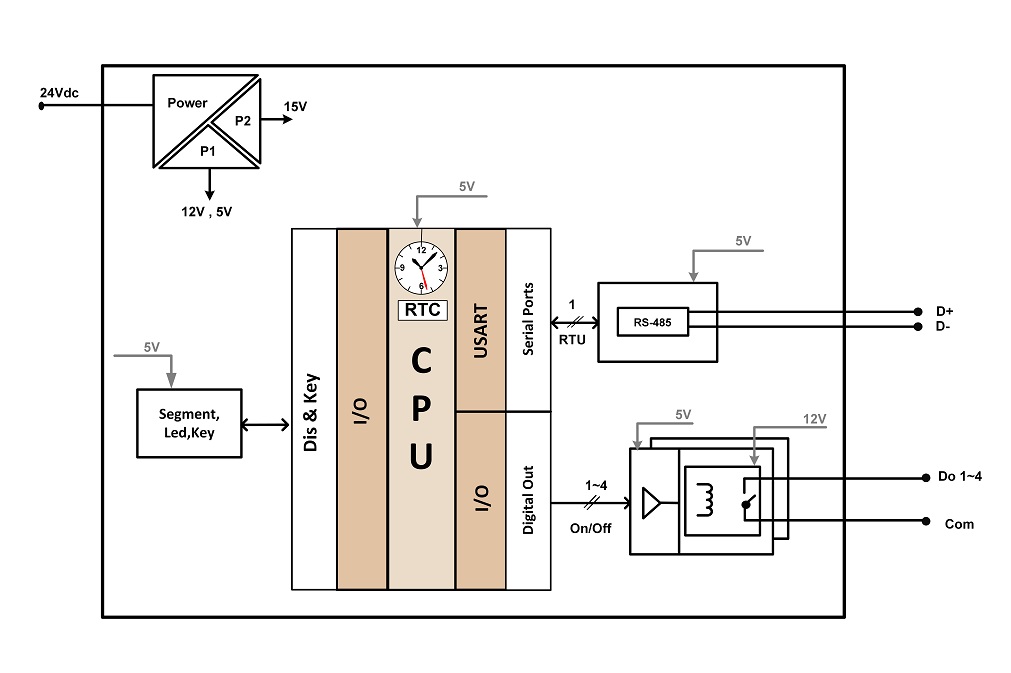

بلوک‌ دیاگرام ساعت فرمان با کنترل از راه دور TM-1460:

دستگاه TM-1460 یک ساعت فرمان، تایمر برنامه‌پذیر و کنترلر صنعتی هوشمند جهت مدیریت دقیق زمان، اجرای برنامه‌های زمان‌بندی و صدور فرمان قطع و وصل تجهیزات در کاربردهای اتوماسیون صنعتی و ساختمانی است. این تجهیز با بهره‌گیری از RTC داخلی، 4 خروجی رله‌ای، ارتباط RS-485 با پروتکل Modbus-RTU و قابلیت تعریف 99 برنامه مستقل، برای کنترل تجهیزات روشنایی، صوتی، هشدار، تهویه و سایر بارهای کنترلی طراحی شده است.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): دستگاه با ورودی 24V DC تغذیه می‌شود و در ساختار داخلی، از دو بخش تغذیه P1 و P2 برای تولید ولتاژهای 5V، 12V و 15V استفاده می‌کند. این ساختار باعث تغذیه پایدار بخش پردازنده، نمایشگر، درایور خروجی‌ها و مدارات ایزوله شده و مقاومت دستگاه را در برابر نویزهای صنعتی افزایش می‌دهد.
• واحد پردازش مرکزی و ساعت واقعی: هسته اصلی دستگاه، CPU مرکزی است که وظیفه اجرای منطق کنترلی، پردازش برنامه‌های زمانی و مدیریت ورودی/خروجی‌ها را بر عهده دارد. وجود RTC داخلی امکان نگه‌داری دقیق زمان و اجرای صحیح برنامه‌های زمان‌بندی را فراهم می‌کند و برای عملکرد پیوسته دستگاه در کاربردهای مبتنی بر زمان اهمیت کلیدی دارد.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment،  LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.
• واحد ارتباطات صنعتی: مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.
• خروجی‌های دیجیتال (Digital Out): دارای چهار کانال خروجی Do 1~4 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی  On/Off است.

نصب و راه اندازی ساعت فرمان با کنترل از راه دور TM-1460

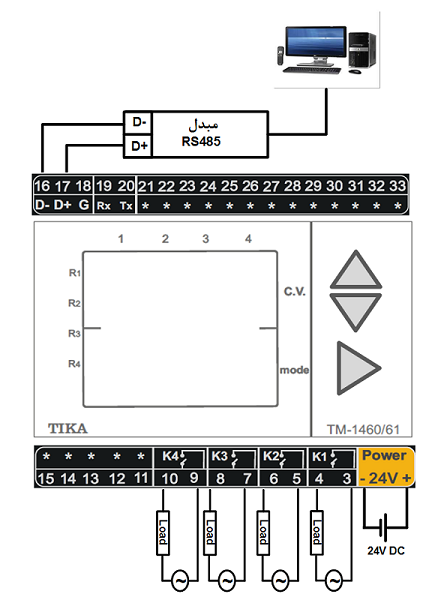

بررسی دیاگرام سیم بندی ساعت فرمان با کنترل از راه دور TM-1460:

• تغذیه 24 ولت DC: تغذیه ورودی دستگاه  18Vdc~30Vdcاست.
• بخش خروجی‌های رله‌ای: چهار خروجی رله K1 تا K4 در پایین دیاگرام دیده می‌شود. هر رله می‌تواند برای کنترل بارهای AC و DC استفاده شود.
• بخش ارتباطی RS485: ترمینال‌های +D- ، D و G برای ارتباط RS485در نظر گرفته شده‌اند و از طریق مبدل RS485 به کامپیوتر متصل می‌شوند. این بخش برای تنظیم، مانیتورینگ یا تبادل داده کاربرد دارد.

مدل های قابل سفارش ساعت فرمان با کنترل از راه دور TM-1460

سوالات متداول ساعت فرمان با کنترل از راه دور TM-1460:

۱. ساعت فرمان TM-1460 چه نوع دستگاهی است؟

TM-1460 یک تایمر دیجیتال و کنترلر زمانی برنامه‌پذیر صنعتی است که برای روشن و خاموش کردن خودکار تجهیزات الکتریکی بر اساس زمان‌بندی‌های مشخص طراحی شده است.

۲. تفاوت اصلی TM-1460 با ساعت نجومی (مانند TM-1461) چیست؟

TM-1460 بر اساس ساعت و زمان مشخص‌شده توسط کاربر (سیکل روزانه، هفتگی و ماهانه) عمل می‌کند؛ در حالی که ساعت نجومی بر اساس محاسبات طول و عرض جغرافیایی و زمان طلوع و غروب خورشید فرمان می‌دهد.

۳. TM-1460 چند خروجی سخت‌افزاری و مجازی دارد؟

این دستگاه دارای 4 کانال خروجی رله‌ای سخت‌افزاری مجزا و 95 بیت مجازی خروجی جهت توسعه سیستم در شبکه و فرمان به تجهیزات Slave است.

۴. دستگاه چه تعداد برنامه زمانی را پشتیبانی می‌کند؟

پشتیبانی از 99 برنامه تنظیمی مجزا برای قطع و وصل با دقت ۱ ثانیه و حداکثر طول دوره ۱ ماه در این دستگاه فراهم است.

۵. سیکل‌های کاری قابل تعریف در این ساعت فرمان کدامند؟

کاربر می‌تواند برنامه‌های خود را در سه سیکل کاری روزانه، هفتگی و ماهانه تنظیم و اجرا کند.

۶. آیا امکان تغییر خودکار ساعت تابستانه/زمستانه وجود دارد؟

بله، دستگاه قابلیت تغییر خودکار ساعت رسمی کشور را در شروع نیم‌سال‌ها بدون نیاز به دخالت دستی دارد.

۷. پورت ارتباطی و پروتکل دستگاه چیست؟

دستگاه به پورت سریال RS485 مجهز است و از پروتکل Modbus-RTU برای کاربری به عنوان Slave در شبکه‌های PLC، HMI و مانیتورینگ پشتیبانی می‌کند.
