نمایشگر وزن(لودسل) TD-2000 با دو پورت(مستر/اسلیو)
دارای دو پورت سریال RS-485 / MASTER & SLAVE
معرفی نمایشگر و کنترلر وزن TD-2000:
نمایشگر وزن TD-2000 یک دستگاه حرفهای و پیشرفته برای توزین صنعتی، نمایش وزن، کنترل وزن و انتقال داده لودسل است که بهعنوان تقویتکننده، ترانسمیتر، کنترلر و نمایشگر تککانال وزن طراحی شده است. این دستگاه با پشتیبانی از انواع لودسل و Strain Gauge، دقت بالا در اندازهگیری، قابلیت کالیبراسیون نرمافزاری، خروجی آنالوگ، خروجی سریال و امکانات کنترلی متنوع، گزینهای مناسب برای استفاده در سیستمهای توزین صنعتی، بچینگ، کیسهپرکن و خطوط تولید به شمار میرود.
TD-2000 با صفحهنمایش داخلی، نرمافزار تنظیمات و مانیتورینگ، و قابلیت ارتباط با PLC، HMI، PC و سایر تجهیزات صنعتی، یک راهکار کامل برای کنترل و پایش وزن در محیطهای صنعتی محسوب میشود.
ویژگیهای نمایشگر و کنترلر وزن TD-2000:
- مجهز به مبدل آنالوگ به دیجیتال 24 بیتی با دقت بالا
- دارای مبدل آنالوگ به دیجیتال داخلی 16 بیتی
- ایزولاسیون تغذیه از سیگنال ورودی لودسل برای افزایش پایداری و کاهش نویز
- ایزولاسیون خروجی آنالوگ از سنسور وزن
- دارای سرعت رلهزنی بالا تا 20 بار در ثانیه
- پشتیبانی از سرعت نمونهبرداری وزن بالا
- دارای مدهای کاری اتوماتیک و دستی برای بارگیری
- امکان تعریف فیلترهای دیجیتال برای حذف اثرات نویز و لرزش
- پشتیبانی از لودسل و Strain Gauge بهصورت 4 سیمه یا 6 سیمه
- امکان کالیبراسیون با وزنههای استاندارد یا بر اساس مشخصات لودسل
- قابلیت تعریف تایمر تأخیر در وصل و قطع برای تمام رلهها
- مجهز به صفحه نمایشگر برای نمایش مقادیر اندازهگیریشده و انجام تنظیمات
- قابلیت Scale بندی خروجی آنالوگ بر اساس وزن یا سایر پارامترهای دستگاه
- پشتیبانی از Modbus RTU و تبادل داده در شبکههای مدباس
- قابلیت عملکرد پورتهای سریال در حالتهای Continues / Slave / Master
- دارای رنج وسیع Baud Rate برای پورت RS485 از 2400 تا 57400
- امکان توسعه ورودیها و خروجیها از طریق پورت سریال
- قابلیت ارسال و دریافت داده از تجهیزات دیگر بدون نیاز به مستر
- قابل اتصال به PLC، HMI، PC، Indicator و امکان شبکهکردن چند دستگاه روی BUS دو سیمه
- قابلیت برنامهریزی جداگانه برای هر رله جهت فرمان به دریچهها، رله تخلیه، رله کیسهگیر و رله دو سرعته
- دارای دو پورت سریال RS485
- دارای 4 ورودی دیجیتال با قابلیت تنظیم مستقل
- مجهز به نرمافزار TM-Setting برای تنظیمات و مانیتورینگ
- دارای دو ردیف نمایشگر برای نمایش پارامترهای مختلف
- دارای 9 خروجی رله با قابلیت تعریف چندین نوع برنامه
- دارای یک کانال ورودی لودسل
کاربردهای نمایشگر و کنترلر وزن TD-2000:
- صنعت بچینگ
- باسکولهای سنگین
- سیستمهای کنترل وزن در صنعت بستهبندی
- کیسهپرکنها
- صنایع غذایی
- اندازهگیری نیرو و گشتاور
- صنایع شیمیایی
- انواع سیستمهای توزین صنعتی
- کنترل و مانیتورینگ وزن در خطوط تولید
- سیستمهای بارگیری و تخلیه اتوماتیک
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
بلوک دیاگرام نمایشگر و کنترلر وزن TD-2000:
نمایشگر لودسل مدل TD-2000 یک تجهیز پیشرفته و صنعتی جهت مدیریت دقیق فرآیندهای توزین الکتریکی و کنترل وزن در پروژههای اتوماسیون است. این دستگاه با بهرهگیری از معماری ایزوله و مبدل آنالوگ به دیجیتال (ADC) ۲۴ بیتی، دقت و پایداری بالایی را در سختترین شرایط محیطی و نویزهای شدید صنعتی ارائه میدهد.
تحلیل بخشهای اصلی مدار:
- مدیریت تغذیه (Power Management): دستگاه با ورودی استاندارد 220V AC تغذیه میشود. واحد تغذیه داخلی با تفکیک ولتاژهای 5V (برای تحریک لودسل)، 3.3V (بخش پردازشی)، 12V (بخش رلهها) و ریل اختصاصی 15V (بخش آنالوگ)، پایداری عملکرد دستگاه را تضمین کرده است.
- ورودی لودسل: سیگنالهای +Sig و -Sig با دقت بسیار بالا توسط واحد ADC پردازش میشوند تا کمترین خطای اندازهگیری حاصل شود.
- ورودی دیجیتال (Digital In): چهار ورودی دیجیتال (Di 1~4) از طریق یک مسیر ایزوله به CPU متصل شده و برای دریافت سیگنالهای منطقی استفاده میشود.
- خروجی آنالوگ (Analog Out): دستگاه دارای یک کانال خروجی آنالوگ است که سیگنال این کانال بهصورت ولتاژی (Vo 1) یا جریانی (Io 1) ارائه میشود. این خروجیها برای انتقال مقادیر اندازهگیریشده یا کنترل پیوسته تجهیزات با دقت مناسب کاربردهای صنعتی بهکار میروند. این بخش امکان ارائه سیگنالهای استاندارد 0V~10V یا 0mA~20mA را فراهم میکند.
- خروجیهای دیجیتال (Digital Out): دارای نه کانال خروجی Do 1~9 جهت کنترل رلهای برای فرامین حفاظتی یا کنترلی On/Off میباشد.
- ارتباطات و مانیتورینگ: TD-2000 مجهز به دو پورت مستقل RS485 است که امکان اتصال به شبکه و انتقال پایدار دادهها را از طریق ترمینالهای D+ و D- به سیستمهای مانیتورینگ مرکزی و PLCها فراهم میکند.
- رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای Segment، LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل میکند.
نصب و راه اندازی نمایشگر و کنترلر وزن TD-2000

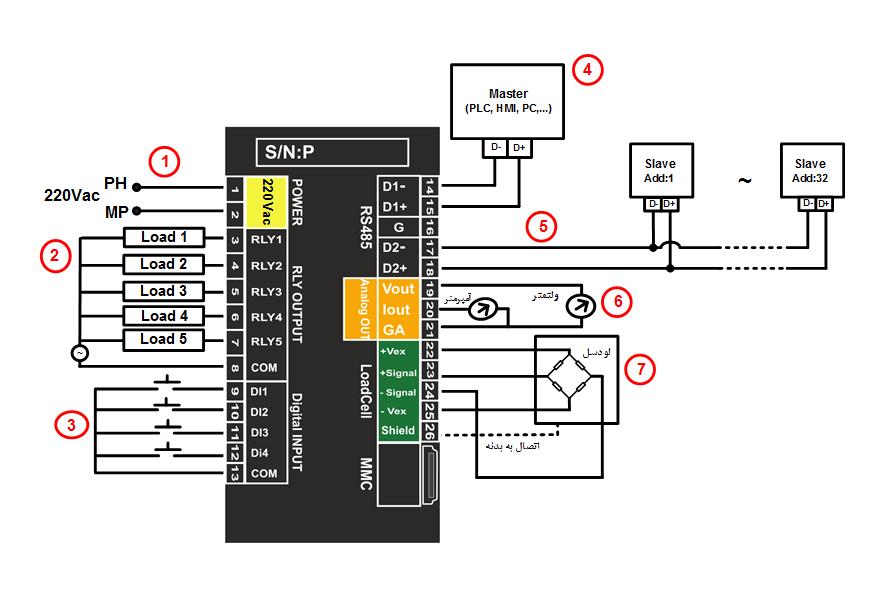

بررسی دیاگرام سیم بندی نمایشگر و کنترلر وزن TD-2000 :
- اتصال تغذیه 220Vac: تغذیه ورودی دستگاه 110Hz ~ 240Hz با محدوده فرکانس آن 50Hz ~ 60Hz است. هنگام اتصال آن دقت کنید که برق را به سایر ترمینال ها وصل نکنید.
- خروجیهای رله TD-2000: پنج خروجی رلهای RLY1 تا RLY5 بههمراه ترمینال مشترک COM برای فرماندهی و کنترل Load 1 تا Load 5 در دسترس هستند.
- ورودیهای دیجیتال: چهار ورودی دیجیتال DI1 تا DI4 با ترمینال مشترک COM، هریک از ورودیها پس از فعالسازی چه به صورت لحظهای و چه به صورت ممتد میتوانند، تابع یا عملیات خاصی نظیر، پاره سنگ، شروع و یا توقف بارگیری،کیسه گیری،تخلیه و ... را اجرا کنند. انتخاب نوع توابع اجرایی توسط کاربر و تنها از طریق نرمافزارهای دستگاه قابل انجام است.
- ارتباط با تجهیزات Master: ترمینالهای D- و D+ برای اتصال TD-2000 به تجهیزات مستر مانند PLC، HMI یا کامپیوتر از طریق ارتباط سریال RS485 استفاده میشوند.
- شبکهسازی RS485 و Modbus: ترمینالهای -D2-، D1+، D1 و +D2 امکان اتصال چند دستگاه TD-2000 یا تجهیزات Slave را روی شبکه RS485 فراهم میکنند.
- خروجی آنالوگ : ترمینالهای Vout، Iout و GA برای ارسال سیگنال آنالوگ ولتاژ یا جریان به ولتمتر، آمپرمتر یا تجهیزات کنترلی خارجی در نظر گرفته شدهاند.
- اتصال لودسل: ترمینالهای Vex، +Signal، -Signal، -Vex+ و Shield برای سیم بندی لودسل به نمایشگر TD-2000 استفاده میشوند؛ اتصال صحیح شیلد نیز در کاهش اثر نویز در سیستم توزین اهمیت دارد.
مدل های قابل سفارش نمایشگر و کنترلر وزن TD-2000
| کد سفارش | نمایشگر | پورت RS485 | Wi-Fi | خروجی رله | خروجی آنالوگ |
| TD-2000 | 2ROW | 2 | - | - | - |
| TD-2000-5RLY | 2ROW | 2 | - | 5 | - |
| TD-2000-9RLY | 2ROW | 2 | - | 9 | - |
| TD-2000-AO | 2ROW | 2 | - | - | 1 |
| TD-2000-5RLY-AO | 2ROW | 2 | - | 5 | 1 |
| TD-2000-9RLY-AO | 2ROW | 2 | - | 9 | 1 |
| TD-2000-5RLY-Wifi | 2ROW | 2 | √ | 5 | - |
| TD-2000-5RLY-AO-Wifi | 2ROW | 2 | √ | 5 | 1 |
دانلود دیتاشیت |  |
دانلود راهنمای استفاده | |
دانلود راهنمای اتصال به کامپیوتر |  |
سوالات متداول ترانسمیتر و کنترلر وزن TD-2000:
۱. چرا کنترلر وزن TD-2000 برای سیستمهای صنعتی بهترین انتخاب است؟
نمایشگر TD-2000 یک راهکار «همه در یک» است؛ این دستگاه همزمان نقش ترانسمیتر، کنترلر، تقویتکننده لودسل و نمایشگر وزن را ایفا میکند. بهرهگیری از مبدل ADC ۲۴ بیتی، ایزولاسیون کامل تغذیه و ورودی/خروجیها، پایداری بینظیری در محیطهای نویزی صنعتی ایجاد کرده است.
۲. آیا TD-2000 با PLC و تجهیزات اتوماسیون سازگار است؟
بله، کاملاً. این دستگاه با پشتیبانی از پروتکل Modbus RTU و مجهز بودن به دو پورت RS485، به راحتی به انواع PLC، HMI و PC متصل میشود. قابلیت کارکرد در مدهای Master/Slave انعطاف بالایی در شبکه کردن تجهیزات به شما میدهد.
۳. دقت اندازهگیری در دستگاه TD-2000 چگونه تضمین میشود؟
دقت بالا در این دستگاه مدیون مبدل آنالوگ به دیجیتال ۲۴ بیتی است. همچنین امکان تعریف فیلترهای دیجیتال، اثرات نویز و لرزش محیطی را حذف کرده و اندازهگیری دقیق و پایدار را حتی در شرایط سخت تضمین میکند.
۴. قابلیتهای کنترلی TD-2000 برای کیسهپرکنها و بچینگ چیست؟
شما ۹ خروجی رله کاملاً قابل برنامهریزی در اختیار دارید. این یعنی میتوانید برای هر مرحله (مثل دریچههای تغذیه، رله تخلیه، کیسهگیر و سیستم دو سرعته) برنامه جداگانه بنویسید و فرآیند توزین را کاملاً اتوماتیک کنید.
۵. نحوه اتصال سنسورها به TD-2000 به چه صورت است؟
این دستگاه از انواع لودسل و Strain Gauge پشتیبانی میکند و میتوانید آنها را به صورت ۴ سیمه یا ۶ سیمه متصل کنید. تغذیه لودسل توسط دستگاه تأمین شده و ورودیها کاملاً ایزوله هستند.
۶. خروجی آنالوگ TD-2000 چه کاربردی دارد؟
یک خروجی آنالوگ ایزوله (قابل تنظیم به صورت ۰-۱۰ ولت یا ۰-۲۰ میلیآمپر) در دستگاه تعبیه شده است. از این خروجی برای انتقال مستقیم مقدار وزن به اینورترها، درایوها یا کنترلرهای مرکزی برای مانیتورینگ دقیق استفاده میشود.
۷. آیا برای تنظیمات دستگاه نیاز به دانش برنامهنویسی پیچیده است؟
خیر. TD-2000 علاوه بر کلیدهای روی پنل، همراه با نرمافزار اختصاصی TM-Setting ارائه میشود. این نرمافزار، مانیتورینگ و کالیبراسیون دستگاه را به صورت کاملاً گرافیکی و ساده برای کاربر ممکن کرده است.
۸. آیا این دستگاه قابلیت کالیبراسیون با وزنه استاندارد را دارد؟
بله، این دستگاه هم از کالیبراسیون نرمافزاری بر اساس مشخصات فنی لودسل پشتیبانی میکند و هم اجازه کالیبراسیون دقیق با استفاده از وزنههای استاندارد آزمایشگاهی را به کاربر میدهد.
۹. در چه صنایعی بیشترین کاربرد را دارد؟
TD-2000 در تمامی صنایعی که با دقت وزن سر و کار دارند، از جمله: بچینگ پلانت، سیستمهای کیسهپرکن، باسکولهای کفی و آویز، صنایع غذایی، شیمیایی و خطوط تولید خودکار کاربرد گستردهای دارد.
10.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟
Address = 1 Baud Rate = 9600 Parity = none Stop Bit= 2 Data Bit=8
11.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم افزار دستگاه متصل شویم ؟
ابتدا تغذیه دستگاه را قطع و برنامه ی All Device را اجرا کنید. در پنجره نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto گذاشته و سپس تغذیه را وصل کنید .
