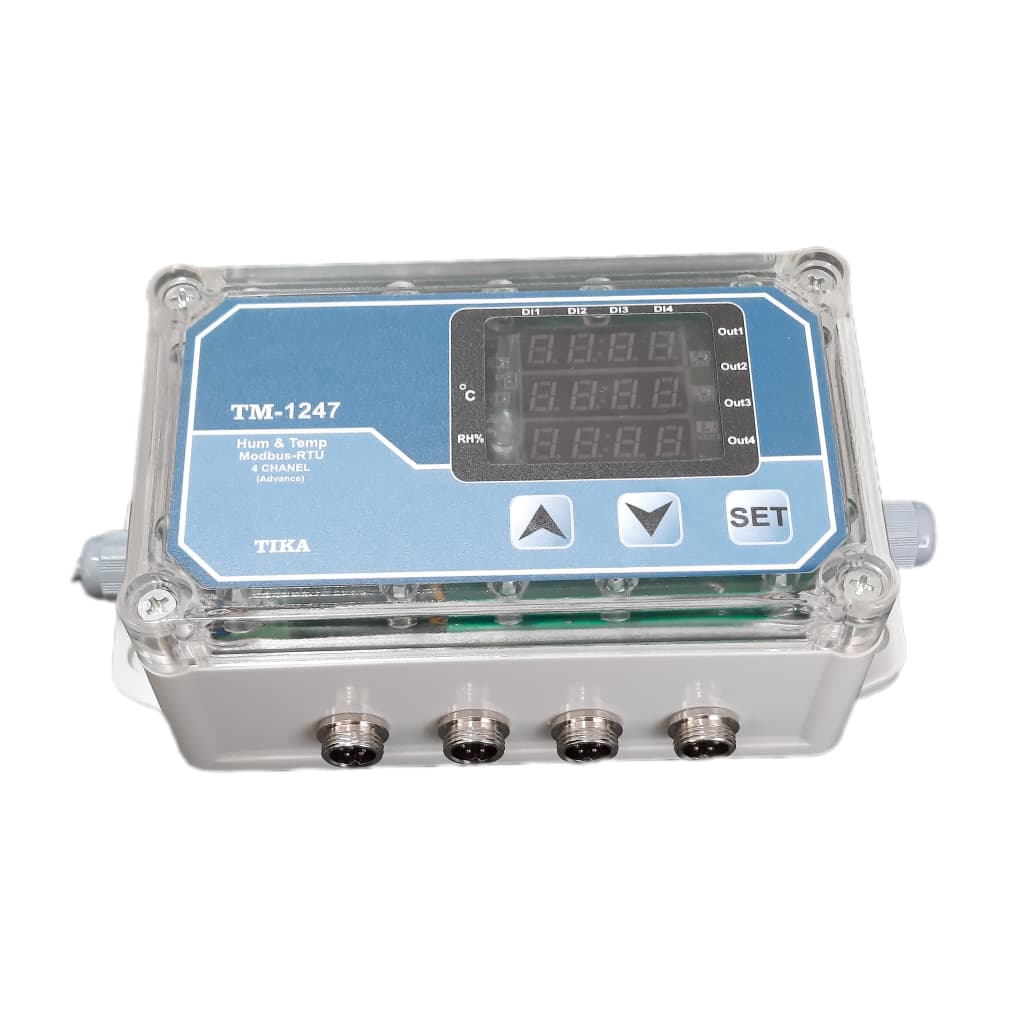

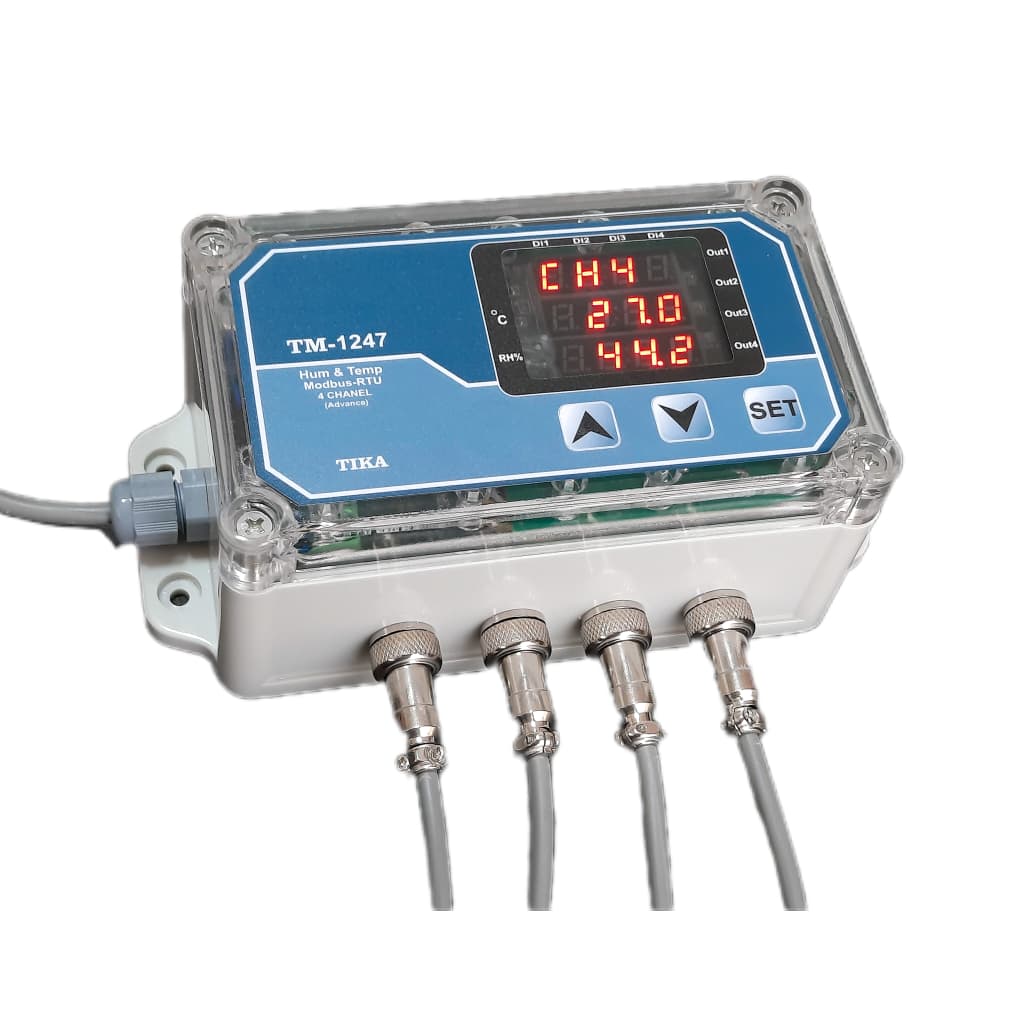

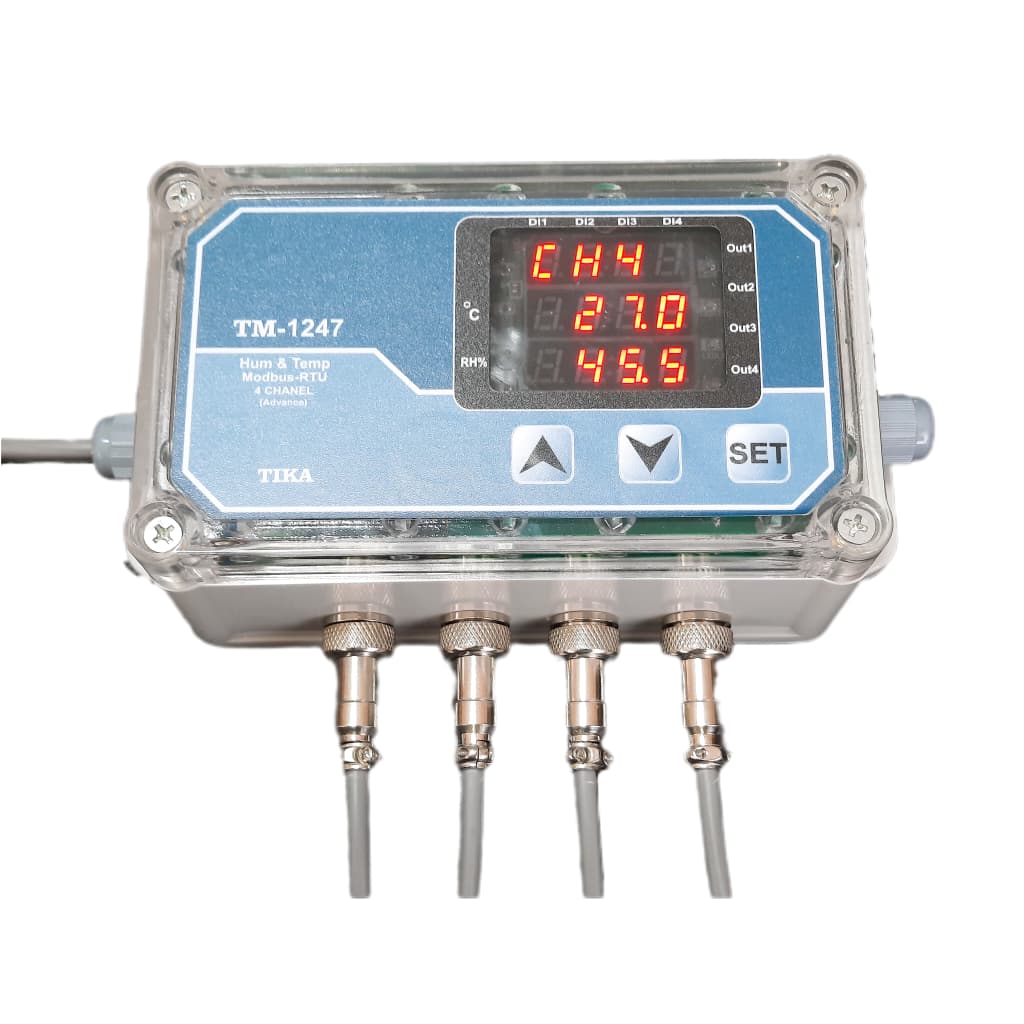

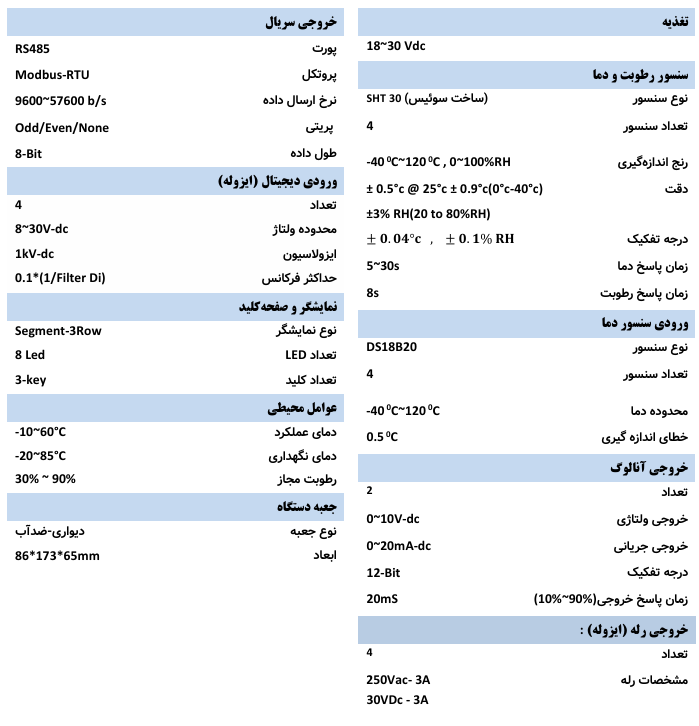

ترانسمیتر 4 کاناله پیشرفته رطوبت و دما TM-1247

معرفی ترانسمیتر 4 کاناله پیشرفته رطوبت و دما TM-1247:

ترانسمیتر رطوبت و دما TM-1247 یک تجهیز صنعتی تخصصی است که برای اندازه‌گیری و پایش دقیق شرایط محیطی طراحی شده است. این دستگاه مجهز به سنسورهای کالیبره‌شده با تکنولوژی سوئیس بوده و قادر است رطوبت را در محدوده %100~%0 و دما را در محدوده 40- تا 120 درجه سانتی گراد با دقت بسیار بالا قرائت کند. علاوه بر این، دستگاه قابلیت اندازه گیری نقطه شبنم را نیز دارا می‌باشد.

معماری مدار این ترانسمیتر به گونه‌ای است که داده‌های دریافتی از سنسور را پردازش کرده و بر روی نمایشگر سه ردیفه از نوع Seven Segment نمایش می‌دهد. این محصول جهت مدیریت دقیق در فرآیندهای صنعتی، قابلیت ارسال داده‌ها از طریق پورت RS485 تحت پروتکل استاندارد Modbus-RTU را دارد که امکان شبکه‌سازی و اتصال به انواع PLC و HMI را فراهم می‌سازد.

ویژگی‌های ترانسمیتر 4 کاناله پیشرفته رطوبت و دما TM-1247:

• انعطاف‌پذیری در ورودی: مجهز به چهار کانال ورودی سنسور با قابلیت انتخاب در هر کانال جهت اتصال سنسور ترکیبی (رطوبت-دما) یا سنسور مجزای دما از طریق تنظیمات دستگاه.
• پشتیبانی از سنسورهای دیجیتال: قابلیت اتصال انواع سنسور دیجیتال دما و رطوبت با دقت و پایداری بالا.
• ورودی‌های دیجیتال: مجهز به 4 کانال ورودی دیجیتال (Digital Input) ایزوله
• خروجی‌های قابل برنامه‌ریزی: امکان سفارش در دو نسخه؛ مدل پایه با 4 خروجی رله و مدل پیشرفته مجهز به 4 خروجی رله به همراه 2 خروجی آنالوگ، با قابلیت فرمان‌پذیری هوشمند از مقادیر دما، رطوبت یا نقطه شبم.
• کنترل مستقیم: قابلیت ارسال فرامین و کنترل مستقیم خروجی‌های رله و آنالوگ از طریق پورت سریال.

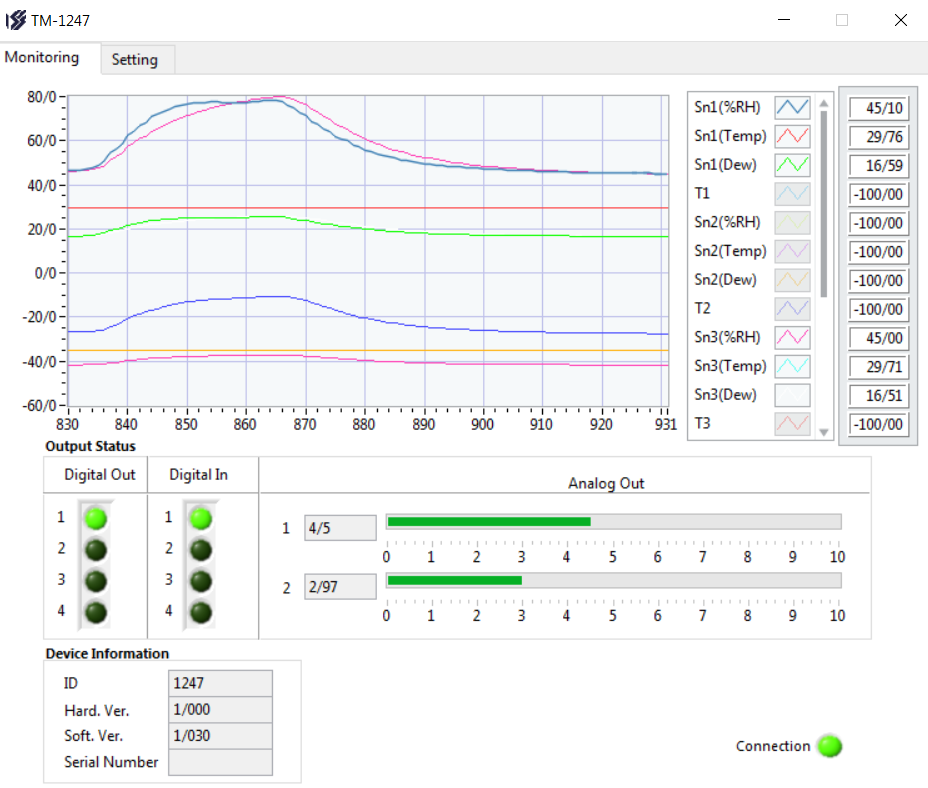

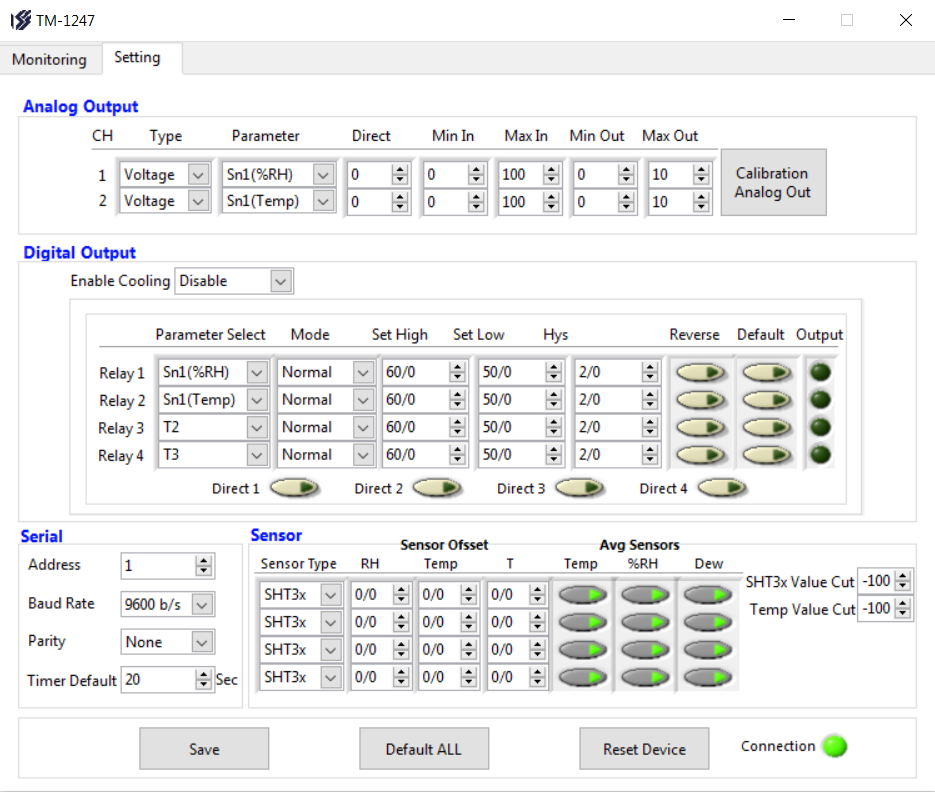

• نرم‌افزار اختصاصی: دارای نرم‌افزار تنظيمات و مانيتورينگ و كنترل خروجی‌ها
• کالیبراسیون نرم‌افزاری: قابلیت کالیبراسیون نرم‌افزاری مقادیر قرائت‌شده و خروجی‌های آنالوگ جهت کاهش خطای اندازه‌گیری.

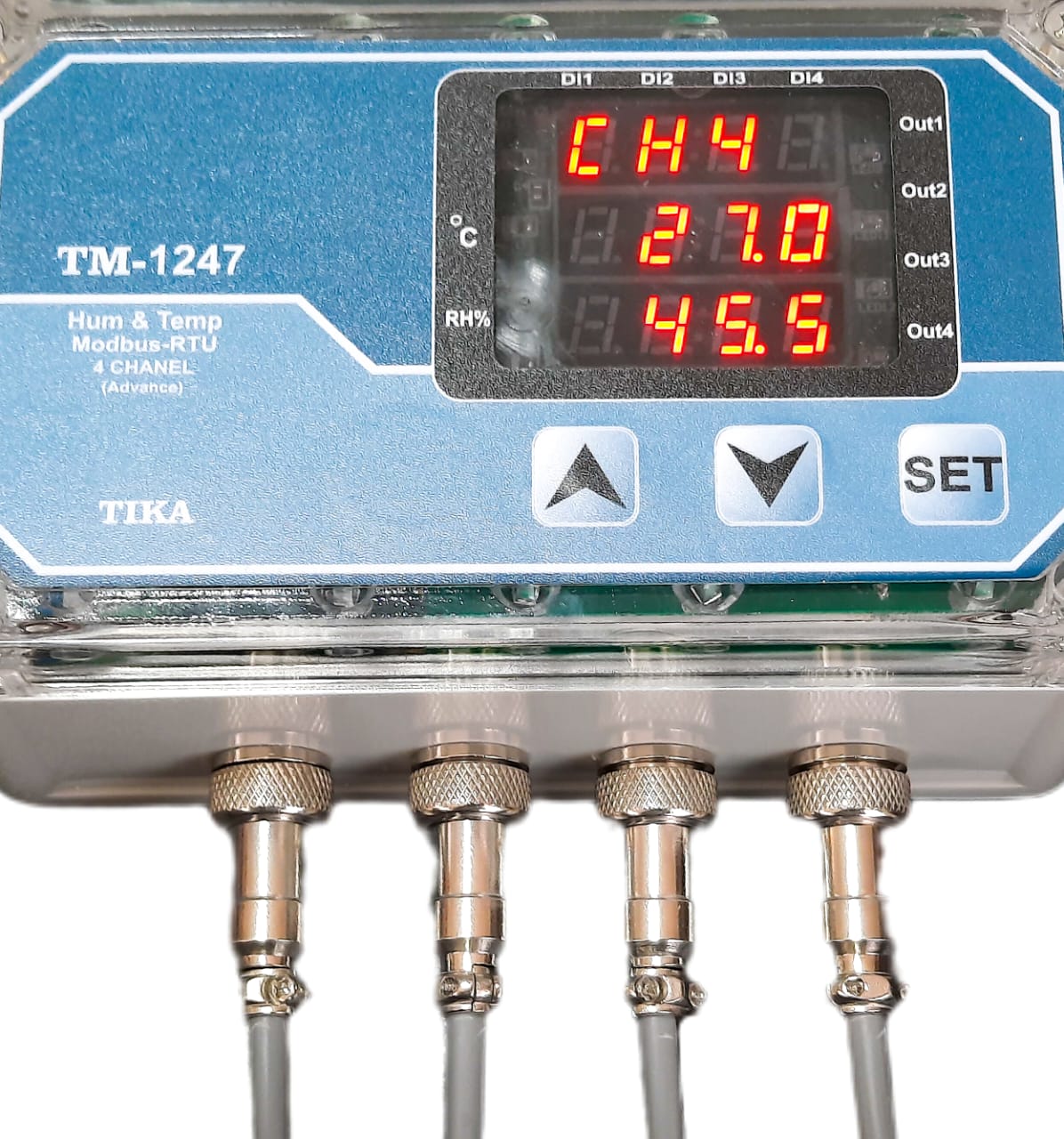

• رابط کاربری محلی: دارای صفحه نمایش اختصاصی و کلیدهای کنترلی جهت نمایش مقادیر اندازه‌گیری شده و انجام برخی تنظیمات.
• اتصال سنسور پرتابل: قابلیت اتصال و جداسازی بسیار آسان سنسور از طریق کانکتور فلزی پیچی مقاوم.
• پشتیبانی از کابل‌های طولانی: امکان افزایش طول کابل سنسور رطوبت تا حداکثر ۱۰ متر و سنسورهای دما تا حداکثر ۲۰ متر بدون افت دقت.

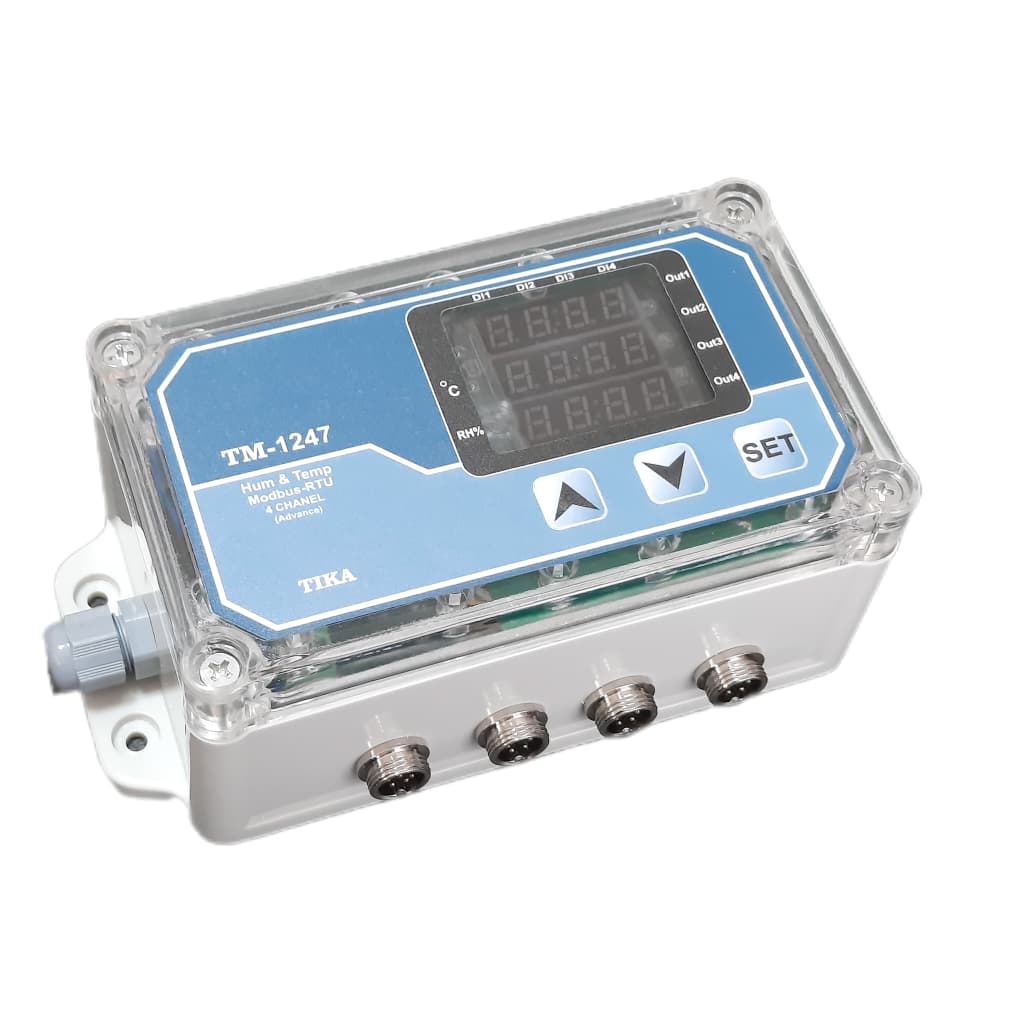

• طراحی صنعتی و مقاوم: دارای بدنه ضدآب با قابلیت نصب دیواری و استفاده از کانکتور فلزی پیچی جهت اتصال ایمن و آسان سنسور به بدنه دستگاه.
• قابلیت‌های ارتباطی و شبکه‌پذیری: مجهز به پورت صنعتی RS485 تحت پروتکل استاندارد Modbus-RTU برای مانیتورینگ و شبکه‌کردن چندین دستگاه روی یک باس دو سیمه و قابلیت اتصال به PC، HMI، PLC و سایر تجهیزات کنترلی.

کاربردهای ترانسمیتر 4 کاناله پیشرفته رطوبت و دما TM-1247:

• اتوماسیون صنعتی
• اتوماسیون خانگی
• گلخانه‌ها
•  صنایع کشاورزی
• صنایع غذایی و پخت نان
• مرغداری‌ها
• انبارها

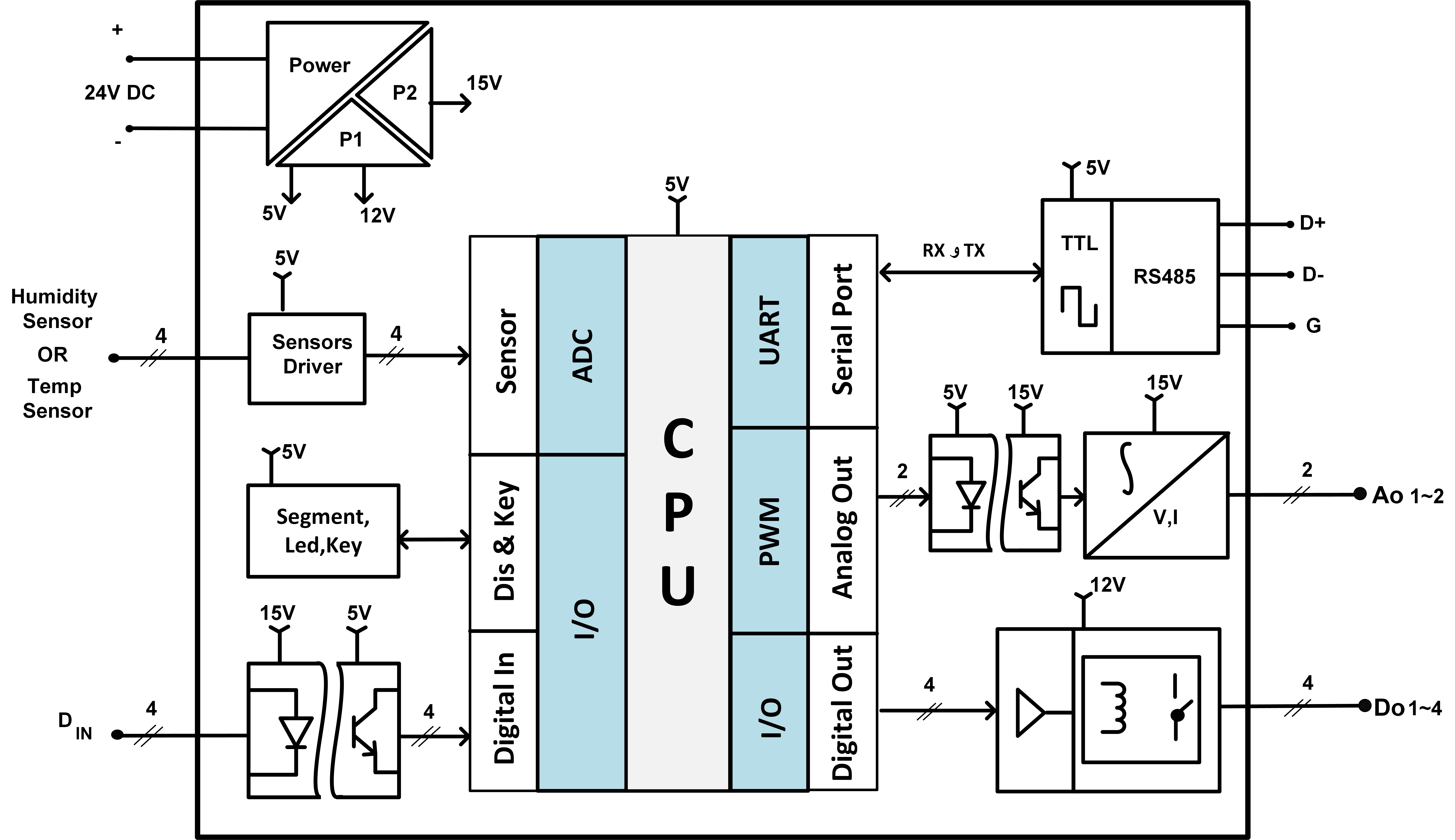

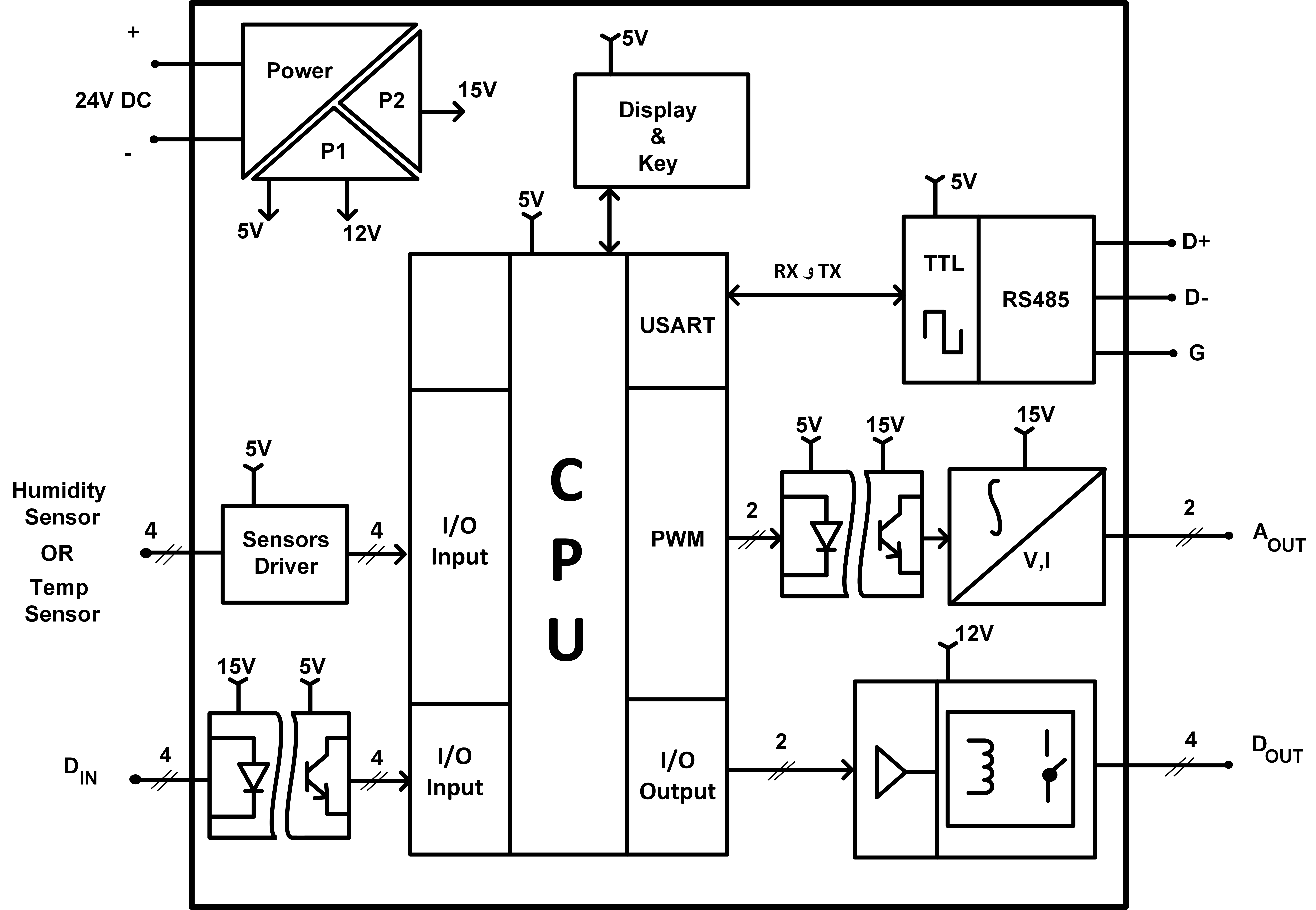

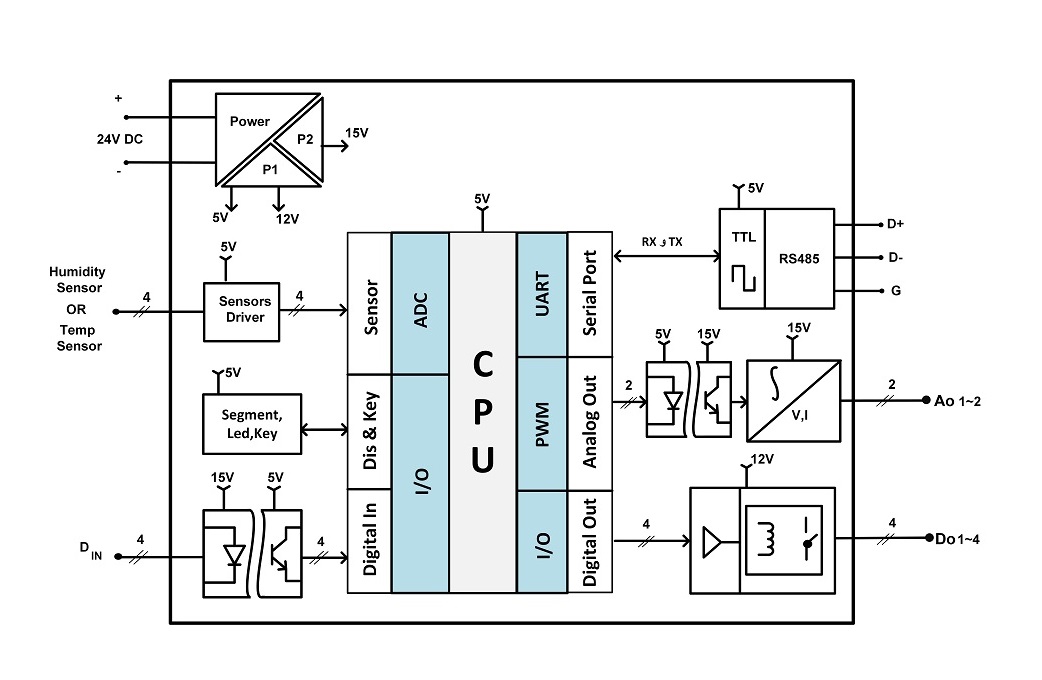

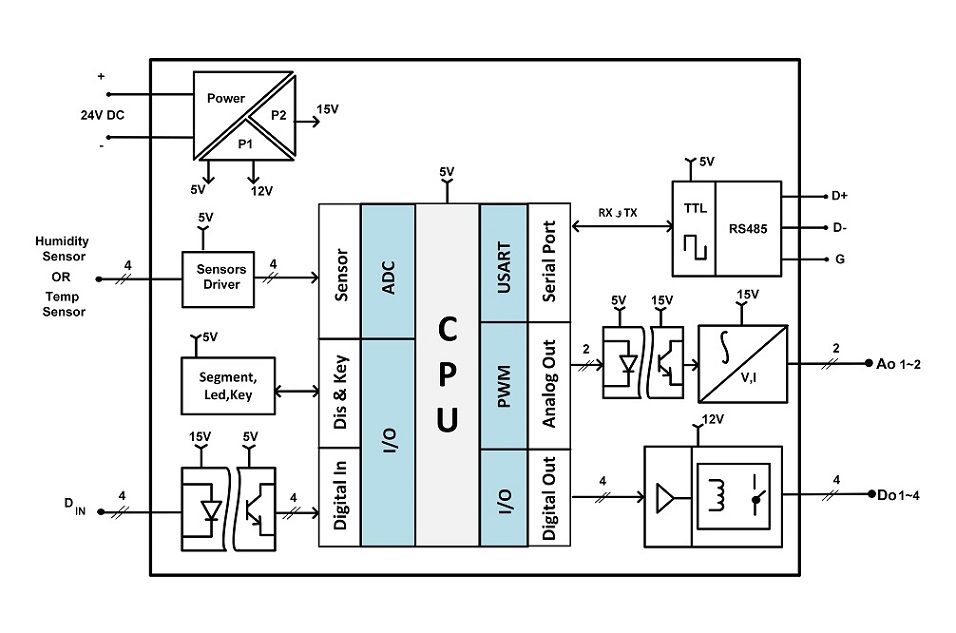

بلوک دیاگرام ترانسمیتر 4 کاناله پیشرفته رطوبت و دما TM-1247:

دستگاه TM-1247 یک کنترلر صنعتی جهت مدیریت دقیق پارامترهای محیطی است. در بلوک دیاگرام فوق، جزئیات سخت‌افزاری و مسیر پردازش سیگنال از ورودی ها تا بخش پردازنده مرکزی (CPU) و همچنین خروجی‌های آنالوگ، دیجیتال و ارتباطی در این مدل به وضوح نمایش داده شده است. طراحی این دستگاه بر پایه پایداری در شرایط صنعتی و دقت بالا در پردازش سیگنال‌ها استوار است.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این کنترلر با ورودی استاندارد 24V DC کار می‌کند. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، ایزولاسیون بین بخش پردازشی (CPU) و بخش‌های قدرت (رله‌ها و خروجی آنالوگ) را جهت کاهش اثر نویزهای صنعتی ایجاد کرده است.
• ورودی سنسور (Sensor Input): این تجهیز دارای 4 کانال ورودی سنسور است و قابلیت اتصال هم‌زمان به چهار سنسور رطوبت و دما یا چهار سنسور دما را داراست. سیگنال‌ها پس از عبور از Sensor Driver و تبدیل در واحد ADC، توسط CPU پردازش می‌شوند.
• ورودی دیجیتال (Digital In): چهار ورودی دیجیتال D IN از طریق یک مسیر ایزوله به CPU متصل شده و برای دریافت سیگنال‌های منطقی استفاده می‌شود.
• خروجی آنالوگ (Analog Out): دارای دو کانال خروجی Ao 1~2 جهت کنترل پیوسته تجهیزات با دقت بالا است. این بخش امکان ارائه خروجی به صورت سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند.
• خروجی دیجیتال (Digital Out): دارای چهار کانال خروجی Do 1~4 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی On/Off  است.
• ارتباطات و مانیتورینگ: TM-1247 مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+، D- و Gبه سیستم‌های مانیتورینگ مرکزی و PLCها فراهم می‌کند.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment،  LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

نصب و راه اندازی ترانسمیتر 4 کاناله پیشرفته رطوبت و دما TM-1247

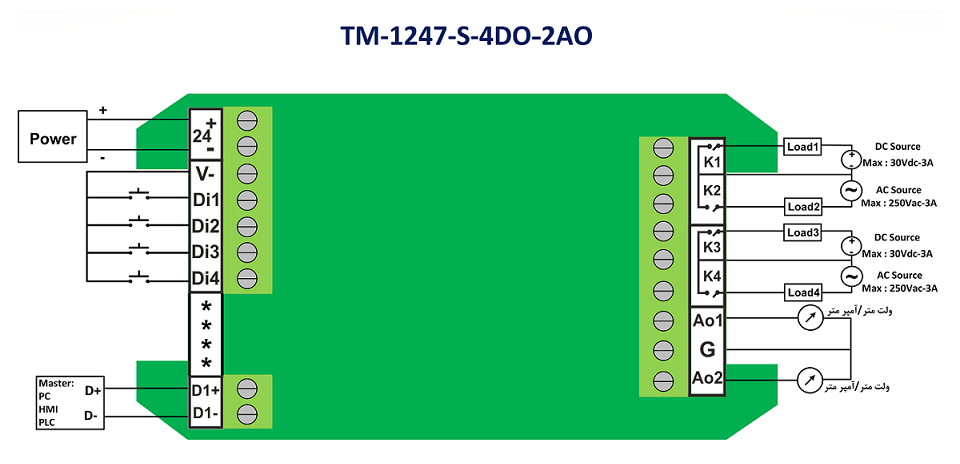

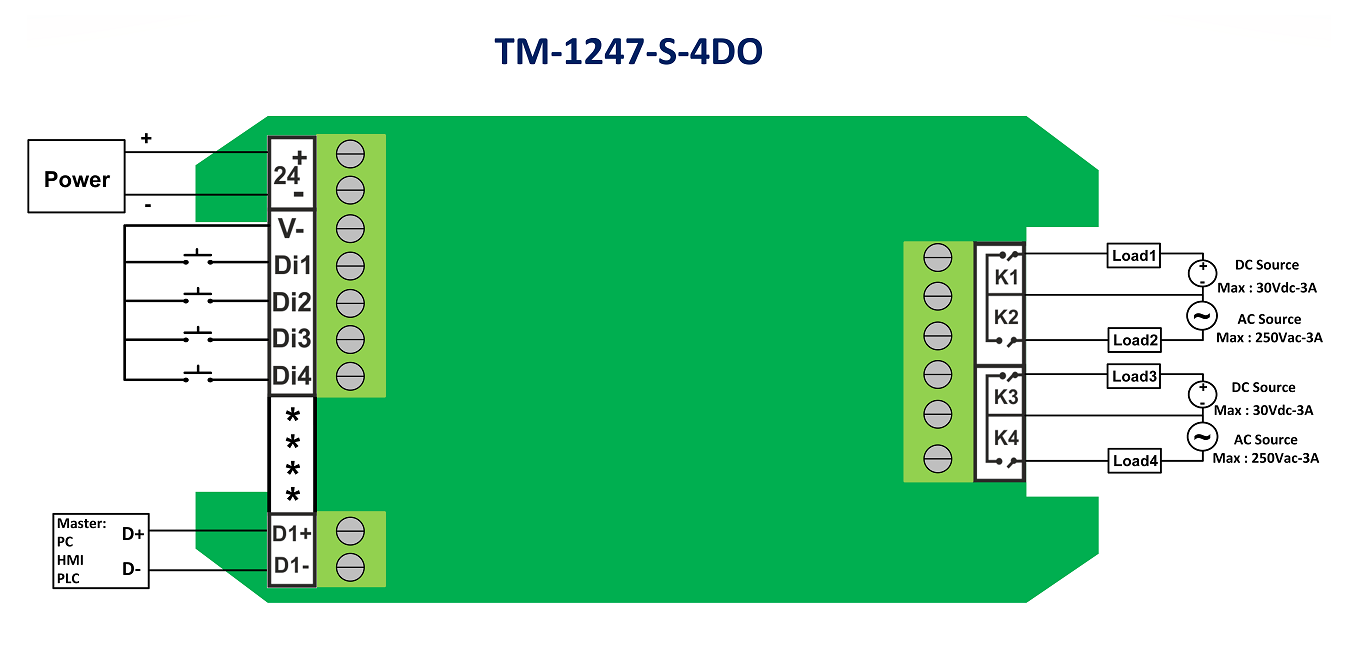

بررسی دیاگرام سیم بندی ترانسمیتر 4 کاناله پیشرفته رطوبت و دما TM-1247:

• تغذیه 24 ولت DC: تغذیه ورودی دستگاه  18Vdc~30Vdcاست.
• ورودی‌های دیجیتال DI1 تا DI4: دستگاه چهار ورودی دیجیتال با نام‌های DI1، DI2، DI3 و DI4 دارد. در دیاگرام، یک سمت کلیدها به ترمینال -V و سمت دیگر هر کلید به ورودی دیجیتال مربوطه متصل شده است. با وصل شدن هر کلید، وضعیت ورودی دیجیتال تغییر می‌کند و دستگاه می‌تواند سیگنال تجهیزات فرمان یا کنتاکت‌های خارجی را دریافت کند.
• خروجی‌های رله‌ای K1 تا K4: خروجی‌های رله‌ای K1 تا K4 در ترانسمیتر TM-1247-S-4DO-2AO، انعطاف‌پذیری بالایی برای کنترل بارهای متناوب (AC) و مستقیم (DC) ارائه می‌دهند. در این دیاگرام سیم‌بندی، اتصال Load1 و Load3 به منبع DC (حداکثر 30Vdc-3A) و Load2 و Load4 به منبع AC (حداکثر 250Vac-3A)، صرفاً جهت نمایش هر دو قابلیت آورده شده است؛ انتخاب نوع بار برای هر خروجی کاملاً اختیاری است. شما می‌توانید بسته به نیاز پروژه، هر یک از رله‌ها را به‌صورت مستقل برای مدیریت بارهای AC یا DC به‌کار بگیرید و از پایداری و کنترل بهینه خروجی‌ها در سیستم‌های اتوماسیون اطمینان حاصل کنید.در این دیاگرام، اتصال Load1 و Load3 به منبع DC و اتصال Load2 و Load4 به منبع AC نشان داده شده است. این نوع اتصال صرفاً برای نمایش هر دو روش سیم‌بندی انجام شده و انتخاب نوع بار برای هر یک از رله‌ها اختیاری است؛ بنابراین هر رله می‌تواند بر اساس نوع تجهیزات، برای کنترل بار AC یا DC استفاده شود.
• خروجی‌های آنالوگ AO1 و AO2: دو خروجی آنالوگ با نام‌های AO1 و AO2 برای اتصال به تجهیزات نمایشگر مانند ولت‌متر یا آمپرمتر در نظر گرفته شده‌اند. ترمینال G به‌عنوان ترمینال مشترک خروجی‌های آنالوگ استفاده می‌شود و در تصویر، هر دو نمایشگر با اتصال به خروجی مربوطه و ترمینال مشترک G نشان داده شده‌اند. نوع سیگنال خروجی آنالوگ باید مطابق مشخصات فنی مدل و ورودی تجهیز متصل‌شونده انتخاب شود.
• ارتباط RS485 و پروتکل Modbus: ترمینال‌های +D1 و -D1 برای برقراری ارتباط شبکه RS485 استفاده می‌شوند. این رابط امکان اتصال ترانسمیتر به تجهیزاتی مانند PLC، HMI یا کامپیوتر را فراهم می‌کند. در سیم‌بندی، ترمینال +D تجهیز Master به +D1 و ترمینال -D آن به -D1 متصل می‌شود.

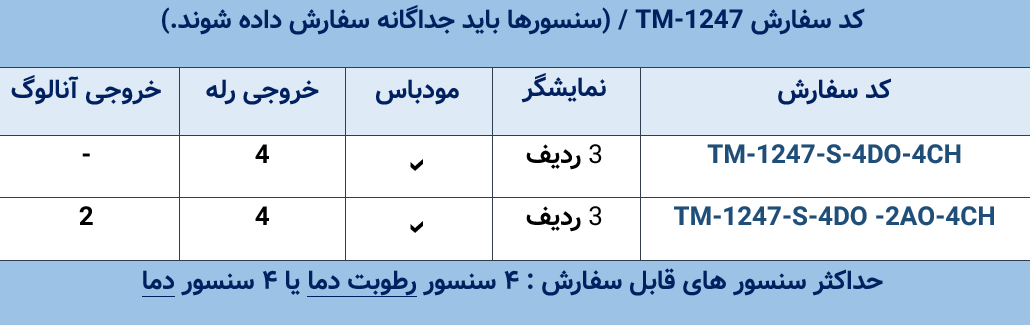

مدل های قابل سفارش ترانسمیتر 4 کاناله پیشرفته رطوبت و دما TM-1247

سوالات متداول ترانسمیتر 4 کاناله پیشرفته رطوبت و دما TM-1247:

۱. ترانسمیتر TM-1247 چه کاربردی دارد؟

TM-1247 یک ترانسمیتر صنعتی ۴ کاناله برای اندازه‌گیری دقیق رطوبت، دما و نقطه شبنم در چند نقطه به‌صورت هم‌زمان است. این دستگاه برای اتوماسیون صنعتی، گلخانه‌ها، مرغداری‌ها، صنایع غذایی، انبارها و پروژه‌های مانیتورینگ محیطی طراحی شده است.

۲. تفاوت TM-1247 با TM-1245 چیست؟

مهم‌ترین تفاوت TM-1247 با TM-1245 در امکانات کنترلی پیشرفته‌تر آن است. مدل TM-1247 علاوه بر ۴ کانال سنسور، دارای ۴ ورودی دیجیتال ایزوله و ۴ خروجی رله است و در نسخه پیشرفته، ۲ خروجی آنالوگ نیز ارائه می‌دهد؛ بنابراین برای پروژه‌هایی که علاوه بر پایش، نیاز به دریافت فرمان و کنترل گسترده‌تری دارند مناسب‌تر است.

۳. آیا TM-1247 همراه با سنسور عرضه می‌شود؟

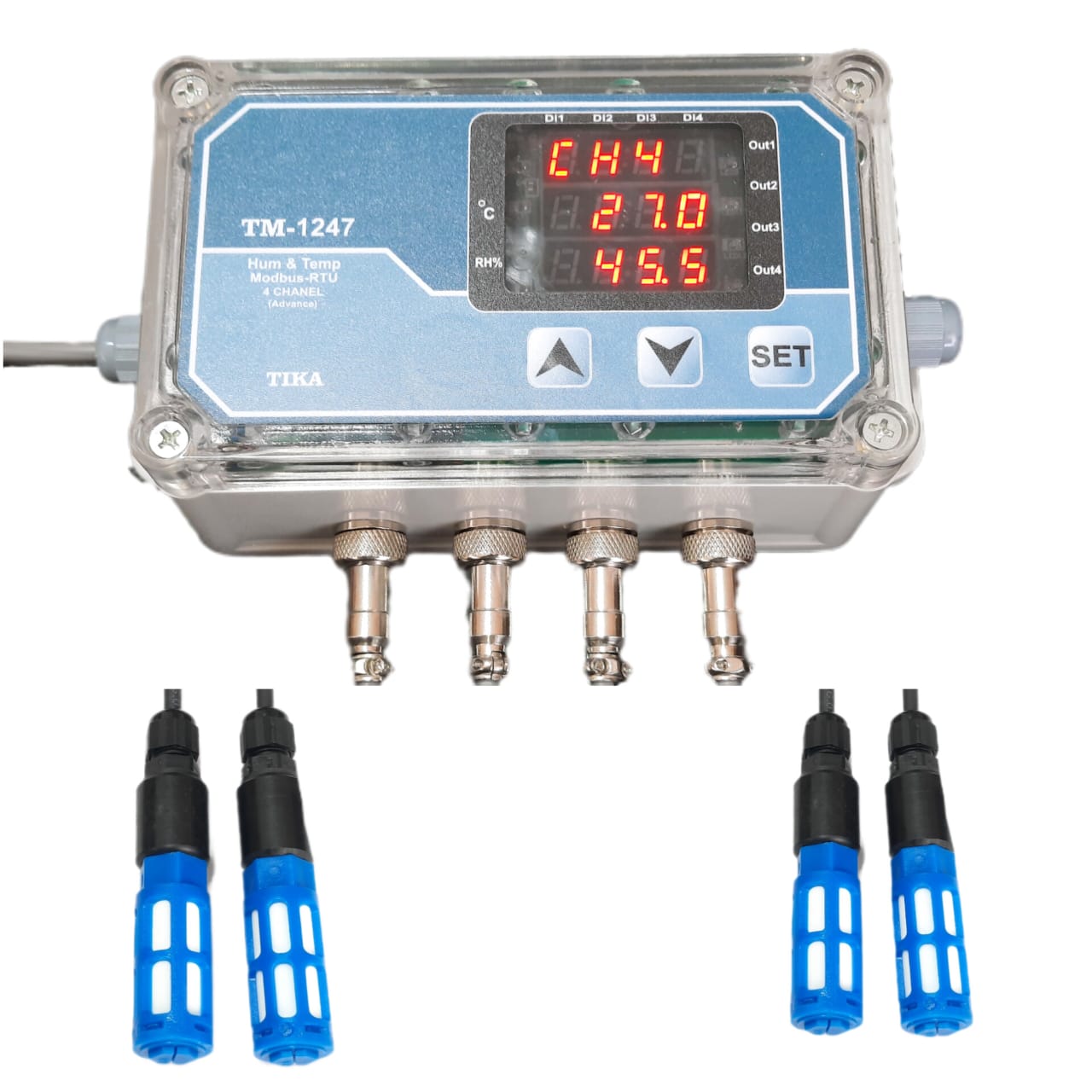

خیر، این محصول بدون سنسور ارائه می‌شود و سنسور باید جداگانه سفارش داده شود. دستگاه از ۴ سنسور رطوبت-دما یا ۴ سنسور دمای مجزا پشتیبانی می‌کند.

۴. TM-1247 از چه نوع سنسورهایی پشتیبانی می‌کند؟

این دستگاه از سنسورهای رطوبت و دمای دیجیتال با تکنولوژی سوئیسی SHT30 و سنسور دمای DS18B20 پشتیبانی می‌کند. انتخاب نوع سنسور در هر کانال از طریق تنظیمات دستگاه انجام می‌شود.

5. آیا TM-1247 قابلیت محاسبه نقطه شبنم را دارد؟

بله، TM-1247 علاوه بر اندازه‌گیری دما و رطوبت، قابلیت محاسبه و نمایش Dew Point یا نقطه شبنم را نیز دارد و می‌تواند خروجی‌ها را بر اساس آن کنترل کند.

6. ورودی‌های دیجیتال TM-1247 چه کاربردی دارند؟

این دستگاه دارای ۴ ورودی دیجیتال ایزوله با محدوده ولتاژ 8 تا 30VDC و ایزولاسیون 1kVDC است. این ورودی‌ها برای دریافت سیگنال‌های منطقی از تجهیزات جانبی، کلیدها، سنسورها یا فرمان‌های کنترلی در سیستم‌های اتوماسیون به‌کار می‌روند.

7. خروجی‌های TM-1247 شامل چه مواردی هستند؟

TM-1247 دارای ۴ خروجی رله ایزوله با مشخصات 250VAC/3A یا 30VDC/3A است. همچنین در نسخه پیشرفته، ۲ خروجی آنالوگ نیز ارائه می‌شود که از نوع 0 تا 10VDC یا 0 تا 20mA هستند و برای ارسال مقدار اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات استفاده می‌شوند.

8. آیا TM-1247 به PLC، HMI و کامپیوتر متصل می‌شود؟

بله، این دستگاه دارای پورت RS485 با پروتکل Modbus-RTU است و به‌راحتی به PLC، HMI، PC و سیستم‌های مانیتورینگ متصل می‌شود. همچنین امکان شبکه‌کردن چند دستگاه روی یک باس دو سیمه را فراهم می‌کند.

9. آیا امکان تنظیم، مانیتورینگ و کالیبراسیون نرم‌افزاری وجود دارد؟

بله، TM-1247 دارای نرم‌افزار اختصاصی برای تنظیم، مانیتورینگ، کنترل خروجی‌ها و کالیبراسیون نرم‌افزاری مقادیر اندازه‌گیری‌شده و خروجی‌های آنالوگ است. این قابلیت برای بهینه‌سازی دقت در پروژه‌های صنعتی بسیار کاربردی است.

10. حداکثر طول کابل سنسور در TM-1247 چقدر است؟

در این دستگاه می‌توان طول کابل سنسور رطوبت را تا ۱۰ متر و طول کابل سنسور دما را تا ۲۰ متر افزایش داد، بدون اینکه افت محسوس در دقت اندازه‌گیری ایجاد شود.

11. آیا TM-1247 برای محیط‌های صنعتی و مرطوب مناسب است؟

بله، این دستگاه دارای بدنه دیواری ضدآب است و با توجه به طراحی صنعتی، ایزولاسیون مناسب ورودی‌ها و خروجی‌ها و کانکتور فلزی پیچی، برای محیط‌های صنعتی، مرطوب و دارای نویز الکتریکی مناسب است.

12.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

13.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .
