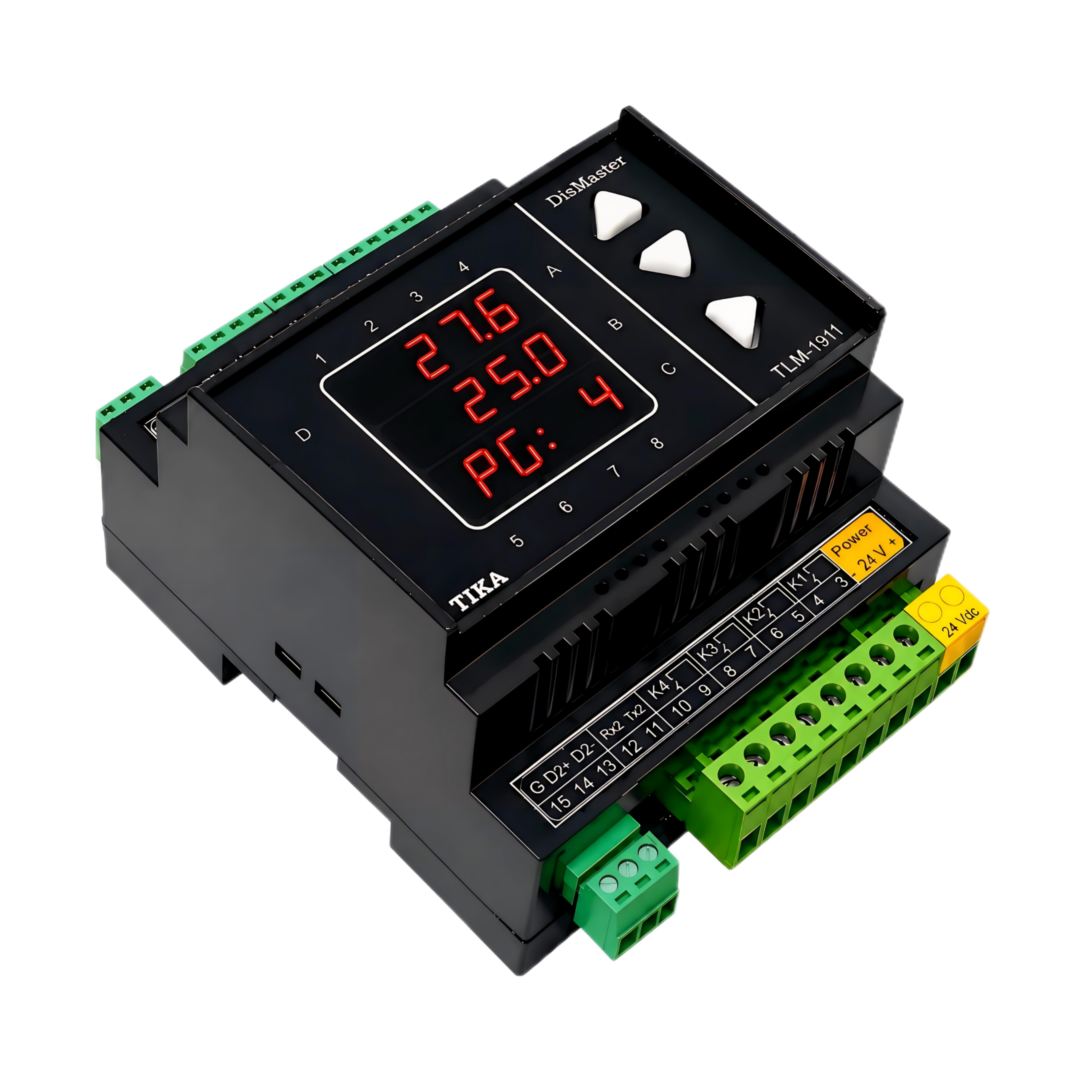

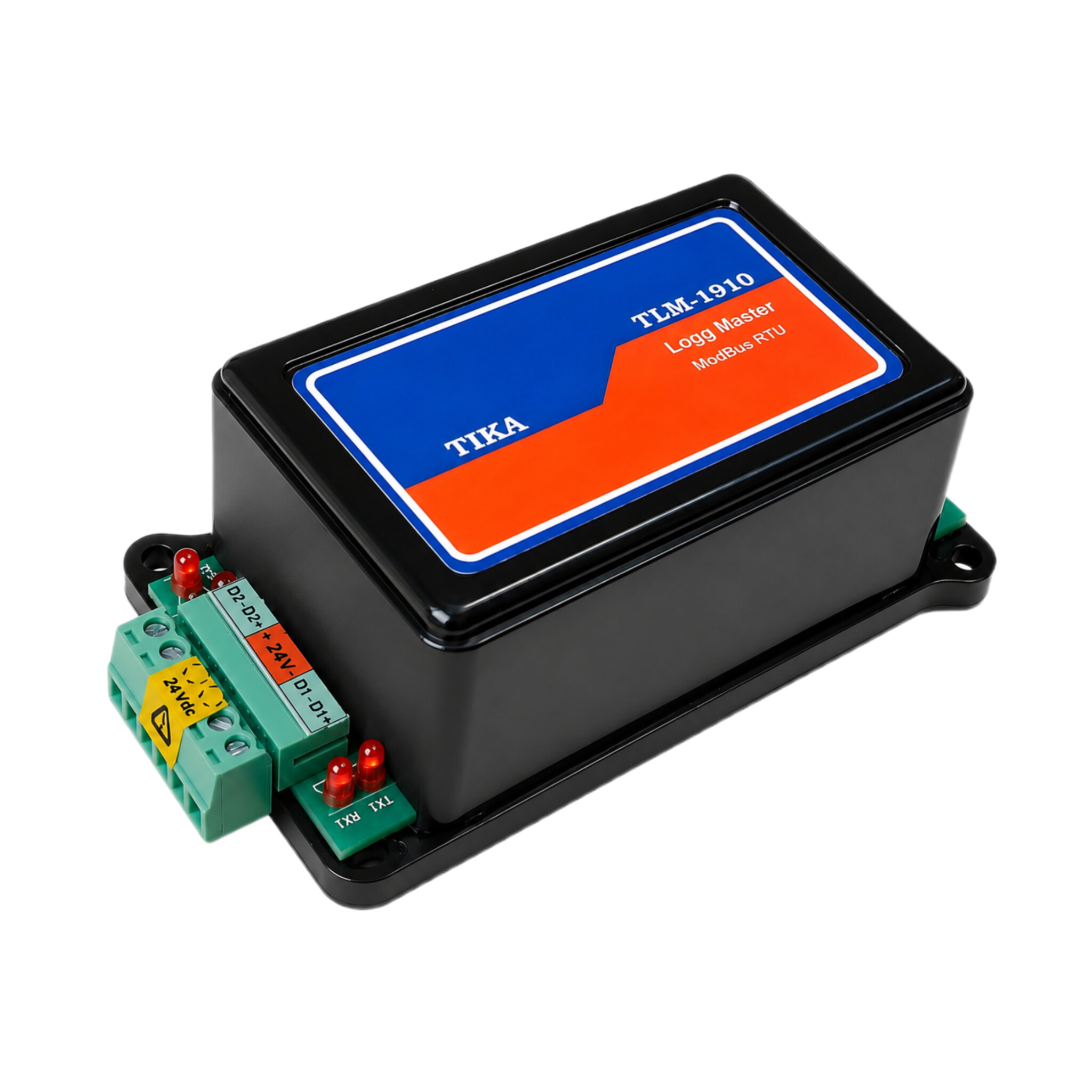

دیتالاگر صنعتی/مودباس مستر TM-191X

معرفی دیتالاگر صنعتی/مودباس مستر TM-19xx:

دیتالاگر صنعتی و مودباس مستر سری TM-19xx (شامل مدل‌های TM-1910، TM-1911 و لاگ‌مستر TLM-1912) یک تجهیز پیشرفته برای جمع‌آوری، پایش و ثبت اطلاعات در محیط‌های صنعتی است. این دستگاه هنگامی که نیاز به ثبت داده و ذخیره‌سازی اطلاعات روی تجهیزات فاقد حافظه داخلی باشد، بدون نیاز به کامپیوتر یا کنترل‌کننده مرکزی گران‌قیمت وارد عمل می‌شود. سری TM-19xx به دو پورت ارتباطی کاملاً مجزا و ایزوله RS485 مبتنی بر پروتکل Modbus-RTU مجهز است؛ پورت اول در نقش Master اطلاعات را از تجهیزات Slave شبکه جمع‌آوری کرده و روی کارت حافظه MMC ذخیره می‌کند و پورت دوم در نقش Slave جهت پیکربندی، کالیبراسیون و انتقال اطلاعات ثبت‌شده به نرم‌افزار PC یا پایش توسط تجهیزاتی نظیر PLC و HMI مورد استفاده قرار می‌گیرد. این دیتالاگر با پشتیبانی از تقویم‌های شمسی و میلادی، بستری کاملاً پایدار را جهت مدیریت دقیق شبکه‌های مدباس، کنترل رله‌ها و تبادل داده بین تجهیزات فراهم می‌سازد.

ویژگی‌های دیتالاگر صنعتی/مودباس مستر TM-19xx:

• قابلیت اتصال به 20 ماژول Slave و امکان تعریف 64 درخواست اطلاعات مستقل جهت تجمیع داده‌های شبکه
• پشتیبانی از پروتکل استاندارد Modbus-RTU روی پورت‌های ارتباطی RS485 جهت انطباق با انواع PLC، HMI، PC و کارت‌های ورودی/خروجی
• مجهز به دو پورت ارتباطی RS485 ایزوله در حالت‌های مستر (Master) و اسلیو (Slave) جهت تفکیک شبکه جمع‌آوری داده از شبکه انتقال داده
• قابلیت ثبت اطلاعات تا 100 کانال مختلف روی کارت حافظه مالتی‌مدیا MMC با فرمت فایل متنی استاندارد و قابل خوانش در اکسل
• امکان تنظیم پریود ثبت اطلاعات در بازه 1 - 65000 ثانیه به همراه ورودی دیجیتال اختصاصی جهت تریگر و شروع ثبت داده از بیرون
• پشتیبانی از نگهداری نامحدود اطلاعات ذخیره‌شده در حافظه دستگاه بدون نیاز به باتری پشتیبان و بدون ریسک پاک شدن داده‌ها
• مجهز به نرم‌افزار اختصاصی تحت ویندوز جهت انجام تنظیمات، پیکربندی سناریوهای کنترلی، کالیبراسیون و مانیتورینگ لحظه‌ای
• امکان تعریف 16 آلارم مستقل برای پارامترهای ورودی جهت مقایسه داده‌ها با مقادیر بحرانی و صدور فرمان‌های کنترلی
• عملکرد به عنوان اینترفیس و پل ارتباطی (Gateway) بین تجهیزات شبکه جهت خواندن داده از یک دیوایس و نوشتن روی دیوایس دیگر
• مجهز به تایمرها، ساعت و تقویم داخلی (شمسی/میلادی) با دقت بالا برای زمان‌بندی فرآیند لاگ و تفکیک روزانه فایل‌های ذخیره‌شده
• قابلیت استفاده به عنوان کنترل‌کننده مستقل جهت مقایسه مقادیر دریافتی با حد آستانه و ارسال فرمان فعال/غیرفعال‌سازی رله‌ها در شبکه

کاربردهای دیتالاگر صنعتی/مودباس مستر TM-19xx:

• سردخانه
•  صنایع غذایی
•  خطوط لوله آب و لوله گاز
• فرآیندهای دارو سازی
•  تصفیه خانه آب
• مانیتورینگ شرایط محیطی
• هواشناسی
• سیلوها و انبارهی ذخیره
• ثبت دما (رطوبت و…) مواد فاسد شدنی در حین انتقال محموله
• ثبت اطلاعات در ایستگاه هواشناسی بدون مراقبت
• نظارت بر شبکه برق

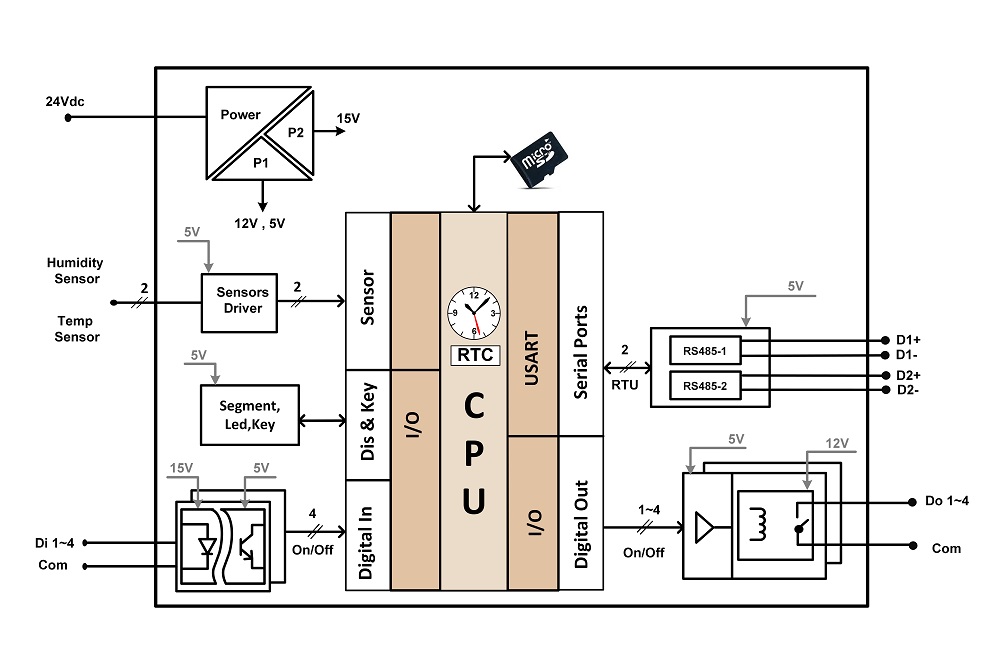

بلوک‌ دیاگرام دیتالاگر صنعتی/مودباس مستر TM-19xx:

دستگاه TM-191x یک دیتالاگر صنعتی پیشرفته جهت مدیریت دقیق، جمع‌آوری، ثبت و ذخیره‌سازی اطلاعات در پروژه‌های اتوماسیون است. این تجهیز زمانی کاربرد دارد که نیاز به ثبت داده‌های تجهیزات صنعتی بدون استفاده از کامپیوتر وجود داشته باشد، به‌ویژه در شرایطی که خود دستگاه‌های موجود قابلیت لاگ‌کردن اطلاعات را ندارند. با استفاده از این تجهیز می‌توان اطلاعات فرآیند را به‌صورت مستقل، زمان‌بندی‌شده و قابل بازیابی ذخیره کرد.

مزایای عملیاتی و کاربردی:

• ثبت اطلاعات بدون نیاز اتصال دائمی به کامپیوتر: مناسب برای پروژه‌هایی که به یک واحد مستقل برای جمع‌آوری و ذخیره‌سازی داده نیاز دارند.
• ارتباط: دارای دو پورت سریال مستقل برای ارتباط هم‌زمان با تجهیزات صنعتی.
• عملکرد در حالت Master: از طریق پورت اول (RS485-1)، به‌عنوان Master با دستگاه‌های روی باس ارتباط برقرار کرده، اطلاعات **Slave**ها را دریافت و ثبت می‌کند.
• عملکرد در حالت Slave: از طریق پورت دوم (RS485-2)، به کامپیوتر یا شبکه متصل شده و برای برنامه‌ریزی، پیکربندی و همچنین انتقال داده‌ها مورد استفاده قرار می‌گیرد.
• پایش مستقیم مقادیر دما و رطوبت: دارای ورودی اختصاصی با درایور داخلی (Sensors Driver) جهت اتصال مستقیم به سنسور دما (Temp) یا رطوبت (Humidity).
• ورودی‌های دیجیتال: پشتیبانی از چهار ورودی دیجیتال Di 1~4 ایزوله
• ذخیره‌سازی SD Card: اطلاعات دریافتی به‌صورت فایل متنی در حافظه داخلی دستگاه ذخیره می‌شوند و بعداً قابل بازیابی هستند.
• پشتیبانی از تقویم شمسی و میلادی: مناسب برای پروژه‌هایی که نیاز به گزارش‌گیری محلی و تطبیق با استانداردهای زمانی مختلف دارند.
• ثبت زمان‌بندی انعطاف‌پذیر: امکان ذخیره‌سازی داده‌ها در بازه‌های زمانی از ثانیه‌ای تا چندین‌ساعتی.

تحلیل بخش‌های اصلی مدار:

• مدیریت توان و ایزولاسیون (Power Section): دستگاه با ولتاژ 24V DC تغذیه می‌شود. واحد منبع تغذیه داخلی با تفکیک ساختاری به دو بخش P1 و P2، ولتاژهای 5V، 12V و 15V را تأمین می‌کند تا نویزهای صنعتی مانع از دقت اندازه‌گیری مدارات آنالوگ نشوند.
• ورودی دیجیتال (Digital In): چهار ورودی دیجیتال (Di 1~4) از طریق یک مسیر ایزوله به CPU متصل شده و برای دریافت سیگنال‌های منطقی استفاده می‌شود.
• خروجی‌های دیجیتال (Digital Out): دارای چهار کانال خروجی Do 1~4 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی  On/Off است.
• درگاه‌های ارتباطی سریال (Serial Ports): دارای دو درگاه مجزای RS485-1 (ترمینال‌های D1+ و D1-) و RS485-2 (ترمینال‌های D2+ و D2-) با تغذیه 5V داخلی که تفکیک سخت‌افزاری کامل برای وظایف Master و Slave را فراهم می‌سازند.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment،  LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

نصب و راه اندازی دیتالاگر صنعتی/مودباس مستر TM-19xx

TM-1910	TM-1911
TM-1912

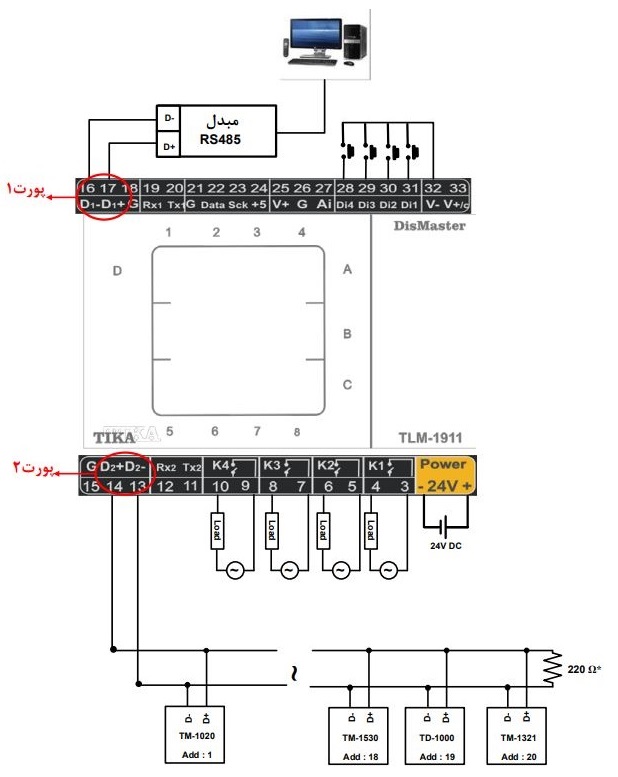

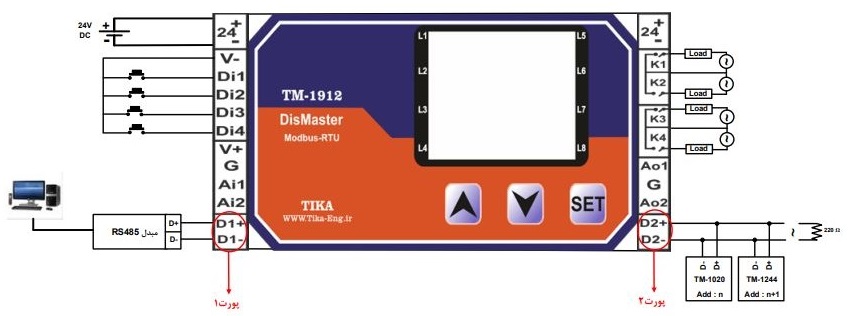

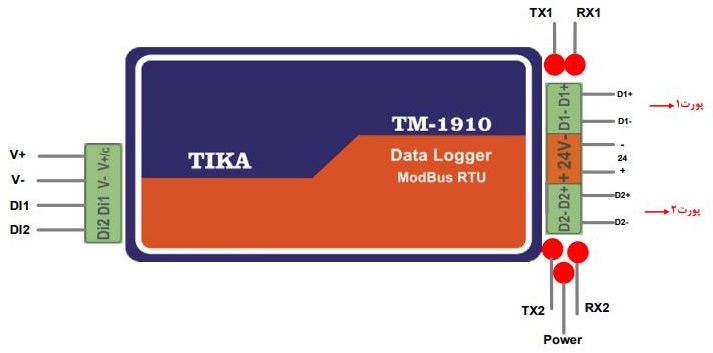

بررسی دیاگرام سیم بندی دیتالاگر صنعتی/مودباس مستر TM-19xx:

• تغذیه 24 ولت DC: تغذیه ورودی دستگاه  18Vdc~30Vdcاست.
• بخش ورودی‌های دیجیتال: ورودی‌های دیجیتال برای دریافت وضعیت تجهیزات خارجی مانند کلیدها، کنتاکت‌ها، آلارم‌ها، سنسورهای وضعیتی و سیگنال‌های روشن/خاموش کاربرد دارند. این ورودی‌ها اطلاعات را به‌صورت دوحالته دریافت می‌کنند و برای ثبت رخدادها یا پایش وضعیت تجهیزات قابل استفاده هستند. در سیم‌بندی این بخش باید نوع منطق ورودی و ترمینال مشترک مربوط به ورودی‌های دیجیتال مطابق دیاگرام رعایت شود.
• خروجی‌های آنالوگ: خروجی‌های AO1 و AO2 به‌همراه ترمینال‌های مشترک Gبرای اتصال ولت‌متر، آمپرمتر یا تجهیزات دریافت‌کننده سیگنال آنالوگ استفاده می‌شوند.
• خروجی‌های رله‌ای: دارای چهار خروجی رله‌ای K1 تا K4 است. هر رله قابلیت کنترل بارهای AC و DC را دارند و انتخاب نوع بار برای هر خروجی، با توجه به نیاز پروژه و در محدوده ظرفیت مجاز کنتاکت رله انجام می‌شود.
•  پورت RS485 اول؛ اتصال به Master: پورت اول RS485 برای اتصال TLM-1912 به تجهیزات Master مانند PLC، HMI، کامپیوتر یا سیستم مانیتورینگ استفاده می‌شود. در این ساختار، دیتالاگر نقش Modbus Slave را دارد و اطلاعات آن توسط تجهیز Master خوانده می‌شود.
•  پورت RS485 دوم؛ اتصال به تجهیزات Slave: پورت دوم RS485 برای ارتباط دیتالاگر با تجهیزات Slave خارجی طراحی شده است. در این حالت، TLM-1912 به‌عنوان Modbus Masterعمل می‌کند و می‌تواند داده‌های تجهیزات متصل مانند کنترلرها، ترانسمیترها یا سایر تجهیزات دارای خروجی Modbus را دریافت کند.
