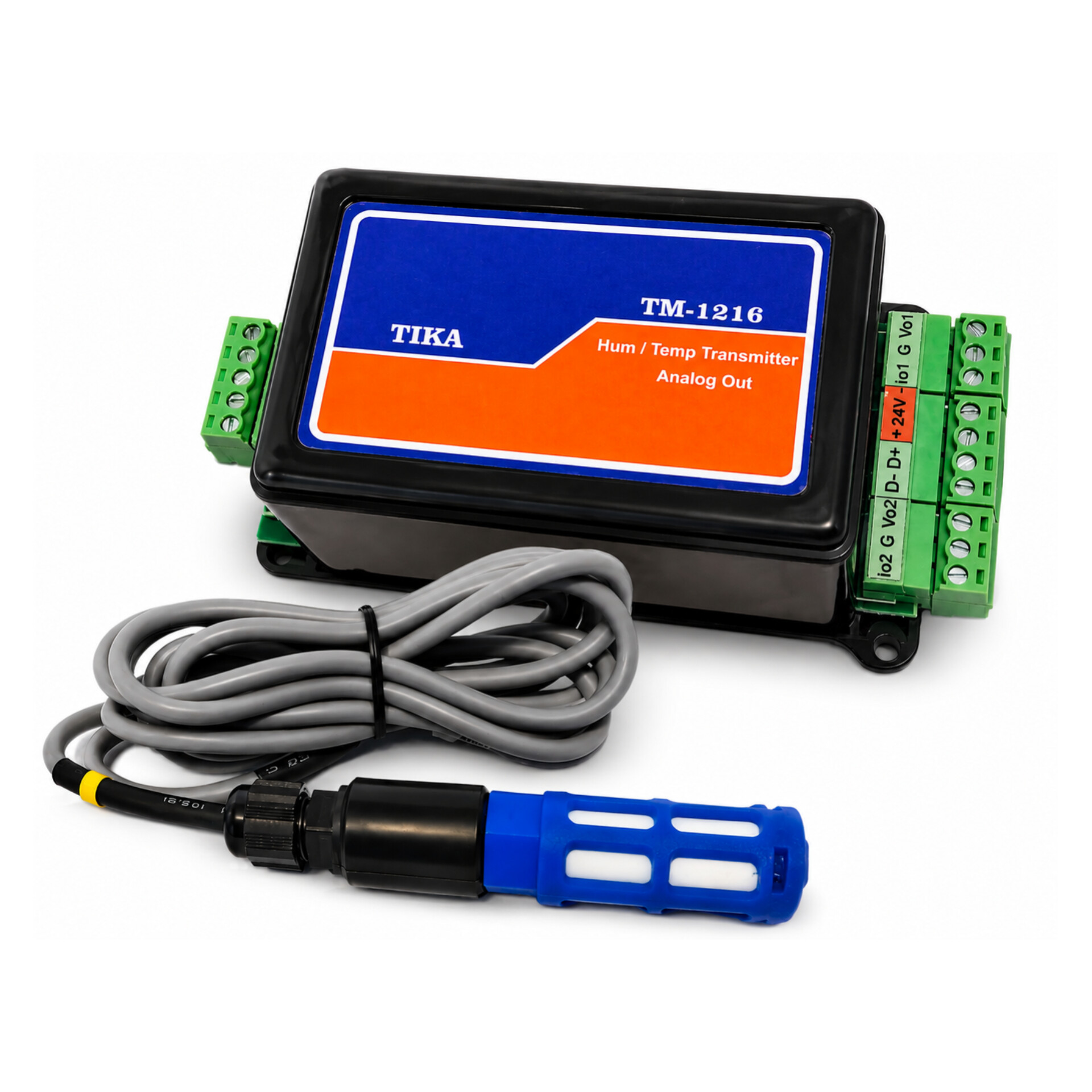

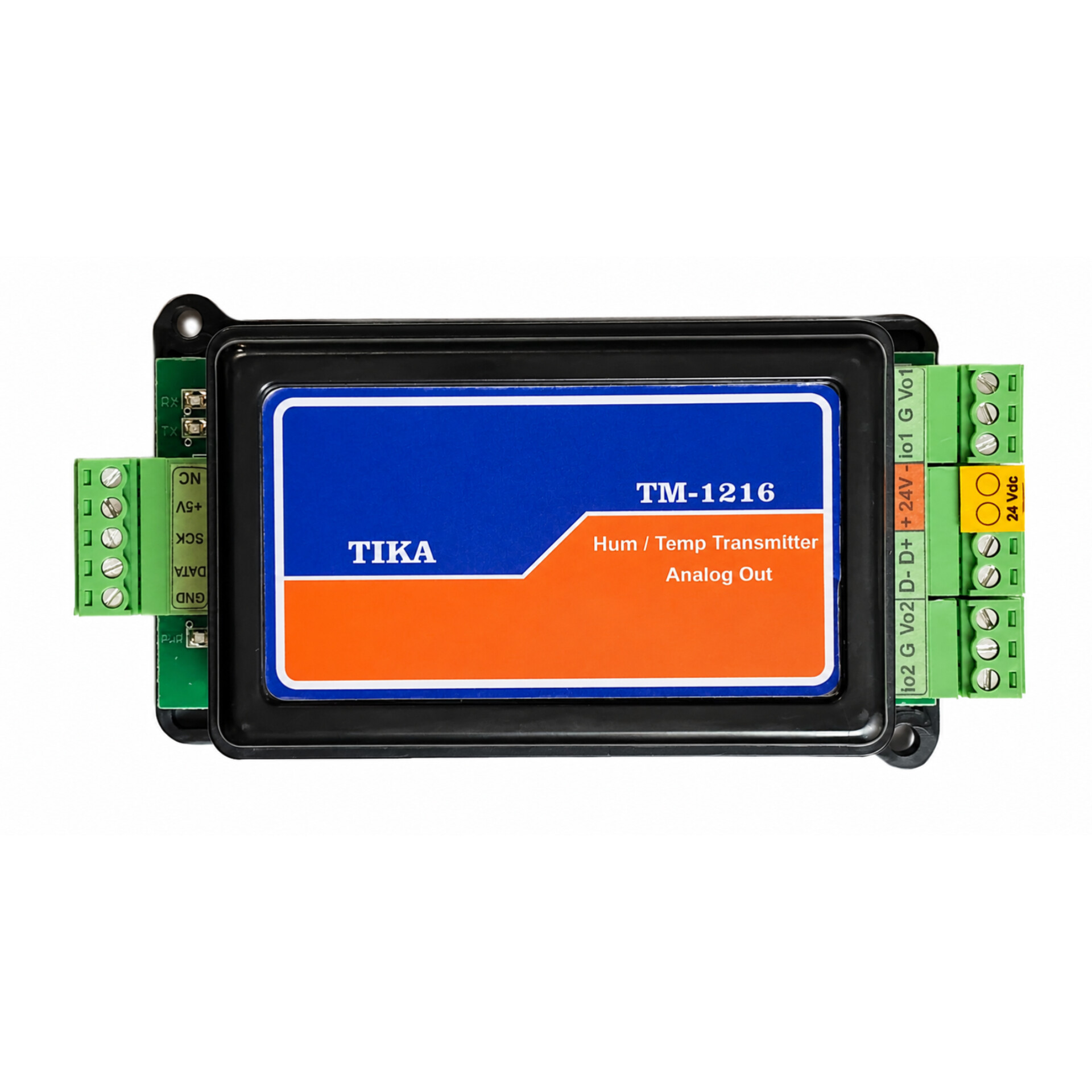

ترانسمیتر دما و رطوبت TM-1216-RH/T

 معرفی ترانسمیتر رطوبت و دما TM-1216:

ترانسمیتر رطوبت و دما TM-1216 یک تجهیز صنعتی برای اندازه‌گیری، مانیتورینگ و انتقال دقیق پارامترهای محیطی است که با بهره‌گیری از سنسورهای دیجیتال پایدار و طراحی سخت‌افزاری مطمئن توسعه یافته است. این دستگاه با هدف پایش دقیق دما و رطوبت در محیط‌های صنعتی، اتاق‌های نگهداری، گلخانه‌ها، سالن‌های تولید و سایر فضاهای حساس طراحی شده و می‌تواند داده‌های اندازه‌گیری‌شده را به‌صورت پایدار برای سیستم‌های کنترلی و مانیتورینگ ارسال کند. پشتیبانی از ارتباط صنعتی RS485 تحت پروتکل Modbus-RTU، در کنار خروجی‌های استاندارد آنالوگ، این تجهیز را به گزینه‌ای مناسب جهت مدیریت دقیق در پروژه‌های اتوماسیون و مانیتورینگ محیطی تبدیل کرده است.

ویژگی‌های ترانسمیتر رطوبت و دما TM-1216:

• پشتیبانی از سنسور دیجیتال: قابلیت اتصال به یک سنسور دیجیتال دما یا رطوبت با دقت و پایداری بالا.
• دو خروجی آنالوگ مستقل: مجهز به 2 کانال خروجی آنالوگ با قابلیت تولید سیگنال‌های استاندارد ولتاژی(0V~10V) و جریانی(0mA~20mA)متناسب با مقادیر اندازه‌گیری‌شده.
• کنترل مستقیم: قابلیت ارسال فرامین و کنترل مستقیم خروجی‌ آنالوگ از طریق پورت سریال.
• کالیبراسیون نرم‌افزاری: قابلیت کالیبراسیون نرم‌افزاری مقادیر قرائت‌شده و خروجی‌های آنالوگ جهت کاهش خطای اندازه‌گیری.
• نرم‌افزار اختصاصی: دارای نرم‌افزار تنظيمات و مانيتورينگ و كنترل خروجی‌ها
• پشتیبانی از کابل‌های طولانی: امکان افزایش طول کابل سنسور رطوبت تا حداکثر ۱۰ متر و سنسورهای دما تا حداکثر ۲۰ متر بدون افت دقت.
• قابلیت‌های ارتباطی و شبکه‌پذیری: مجهز به پورت صنعتی RS485 تحت پروتکل استاندارد Modbus-RTU برای مانیتورینگ و شبکه‌کردن چندین دستگاه روی یک باس دو سیمه و قابلیت اتصال به PC، HMI، PLC و سایر تجهیزات کنترلی.

کاربردهای ترانسمیتر رطوبت و دما TM-1216:

• اتوماسیون صنعتی
• اتوماسیون خانگی
• گلخانه‌ها
•  صنایع کشاورزی
• صنایع غذایی و پخت نان
• مرغداری‌ها
• انبارها

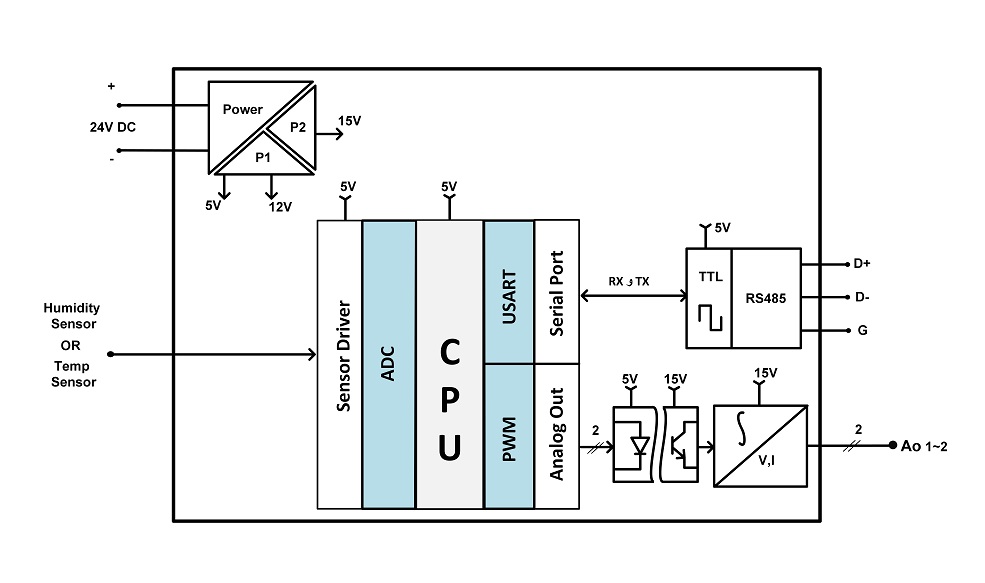

بلوک دیاگرام ترانسمیتر رطوبت و دما TM-1216:

دستگاه TM-1216 یک ترانسمیتر صنعتی جهت مدیریت دقیق پارامترهای محیطی است. در بلوک دیاگرام فوق، جزئیات سخت‌افزاری و مسیر پردازش سیگنال از ورودی‌ها تا بخش پردازنده مرکزی (CPU) و همچنین خروجی‌های آنالوگ و ارتباطی در این مدل به وضوح نمایش داده شده است. طراحی این دستگاه بر پایه پایداری در شرایط صنعتی و دقت بالا در پردازش سیگنال‌ها استوار است.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این ترانسمیتر با ورودی استاندارد 24V DC کار می‌کند. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، ایزولاسیون بین بخش پردازشی (CPU) و بخش‌های قدرت (خروجی آنالوگ) را جهت کاهش نویزهای صنعتی ایجاد کرده است.
• ورودی‌ سنسور (Sensor Input): این تجهیز دارای یک کانال ورودی سنسور است و قابلیت اتصال به یک سنسور رطوبت و دما یا یک سنسور دما را داراست سیگنال‌ها پس از عبور از Sensor Driver و تبدیل در واحد ADC، توسط CPU پردازش می‌شوند.
• خروجی آنالوگ (Analog Out): دارای دو کانال خروجی آنالوگ است که سیگنال هر کانال به‌صورت ولتاژی (Vo 1~2) یا جریانی (Io 1~2) ارائه می‌شود. این خروجی‌ها برای انتقال مقادیر اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات با دقت مناسب کاربردهای صنعتی به‌کار می‌روند. این بخش امکان ارائه سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند.
• ارتباطات و مانیتورینگ: TM-1216 مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+، D- و Gبه سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.

نصب و راه اندازی ترانسمیتر رطوبت و دما TM-1216

TM-1216-RH

TM-1216-T

بررسی دیاگرام سیم بندی ترانسمیتر رطوبت و دما TM-1216:

• تغذیه 24 ولت DC: تغذیه ورودی دستگاه  18Vdc~30Vdcاست.
• بخش سنسور ورودی (Sensor Input):

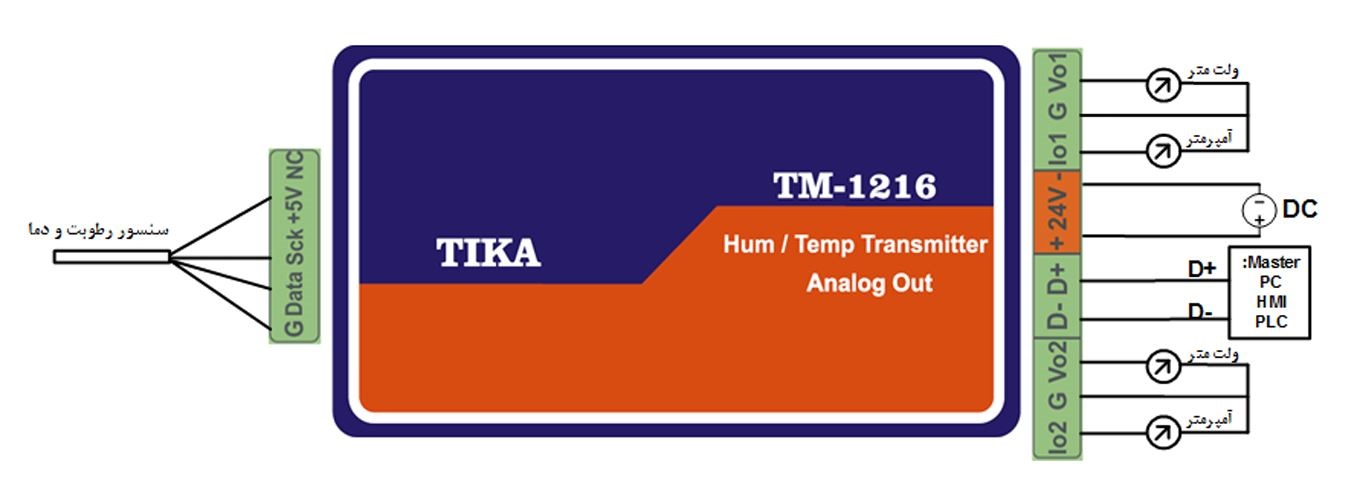

در مدل TM-1216-RH،یک سنسور دما و رطوبت به ترمینال‌های چهار سیمه شامل 5V+ (تغذیه سنسور)، Sck (کلاک ارتباطی)، Data (انتقال داده سنسور) و G (زمین مرجع) متصل می‌شود و ترمینال NC بدون اتصال باقی می‌ماند.

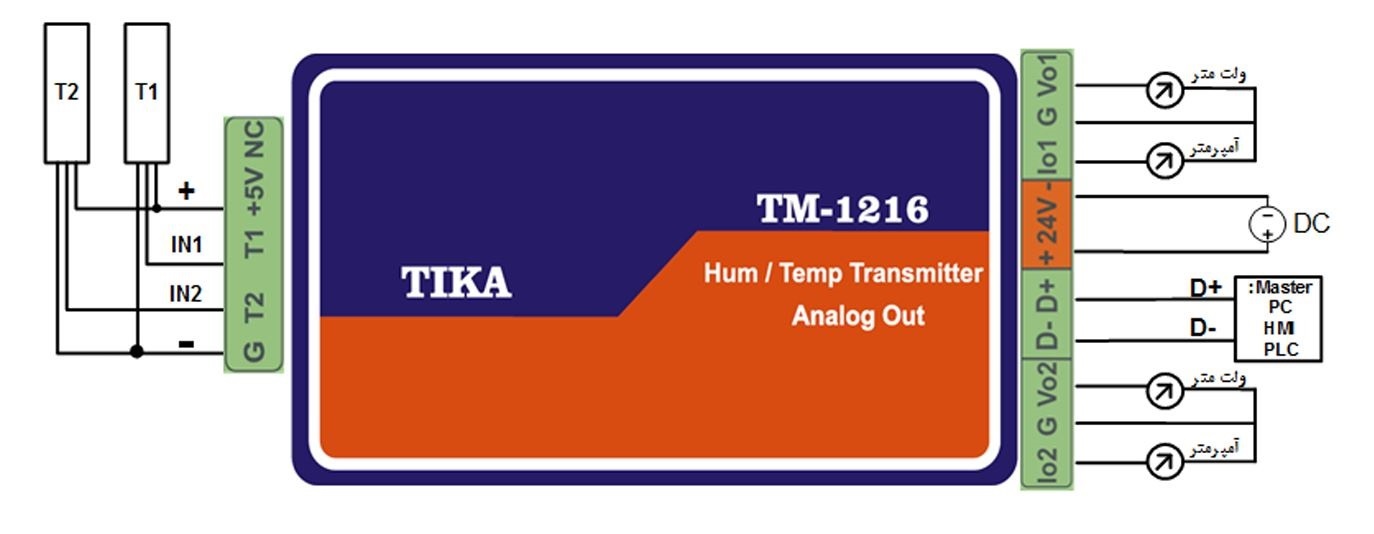

در مدل TM-1216-T، دستگاه امکان پایش دو سنسور دمای مجزا را دارد که اتصالات آن‌ها از طریق ترمینال‌های T1 (سیگنال سنسور اول) و T2 (سیگنال سنسور دوم) برقرار می‌شود. تغذیه مثبت سنسورها به پایه 5V+ و زمین آن‌ها به پایه مشترک G متصل می‌شود.

• خروجی‌های آنالوگ (Analog Outputs): این تجهیز دارای دو کانال خروجی آنالوگ مستقل است. کانال اول از طریق ترمینال‌های Vo1 (خروجی ولتاژ)، Io1 (خروجی جریان) و پایه مشترک G سیم‌بندی می‌شود. کانال دوم نیز با ترمینال‌های Vo2 (خروجی ولتاژ)، Io2 (خروجی جریان) و پایه مشترک G در دسترس است. بار خروجی بر اساس نیاز سیستم مانیتورینگ می‌تواند ولتاژی (اتصال به ولت‌متر/ورودی آنالوگ ولتاژی) یا جریانی (اتصال به آمپرمتر/ورودی آنالوگ جریانی) باشد.
• پورت ارتباطی شبکه (RS485): جهت انتقال داده‌های پایش شرایط محیطی به تجهیزات کنترل بالا‌دست مانند PLC یا HMI، ترمینال‌های شبکه با نشانه‌های +D و -D بر روی پروتکل Modbus-RTU سیم‌بندی می‌شوند.

مدل های قابل سفارش ترانسمیتر رطوبت و دما TM-1216

سوالات متداول ترانسمیتر دما و رطوبت مدل TM-1216-RH/T:

۱. ترانسمیتر TM-1216 چه کاربردهایی دارد؟

این دستگاه یک تجهیز صنعتی برای مانیتورینگ دقیق دما و رطوبت در محیط‌هایی مانند گلخانه‌ها، سالن‌های تولید، انبارهای مواد غذایی و اتاق‌های نگهداری است. TM-1216 به دلیل پشتیبانی از پروتکل Modbus-RTU و خروجی‌های آنالوگ، به‌راحتی در سیستم‌های اتوماسیون (PLC/HMI) ادغام می‌شود.

۲. آیا سنسورها همراه با دستگاه عرضه می‌شوند؟

خیر، این محصول بدون سنسور ارائه می‌شود. کاربران می‌توانند بسته به نیاز خود، سنسور رطوبت-دما (SHT30) یا سنسورهای دمای دیجیتال (DS18B20) را به‌صورت جداگانه سفارش دهند.

۳. قابلیت‌های خروجی آنالوگ در این مدل چیست؟

مدل TM-1216-RH/T به ۲ کانال خروجی آنالوگ مستقل مجهز است که قابلیت تولید سیگنال‌های استاندارد ولتاژی (0V-10V) و جریانی (0mA-20mA) را دارند. این خروجی‌ها به‌صورت نرم‌افزاری قابل تنظیم و کنترل مستقیم از طریق پورت سریال هستند.

۴. حداکثر طول مجاز کابل برای سنسورها چقدر است؟

برای حفظ دقت و پایداری اندازه‌گیری، حداکثر طول کابل مجاز برای سنسور رطوبت ۱۰ متر و برای سنسورهای دما ۲۰ متر توصیه شده است.

۵. نحوه اتصال سنسورها در مدل‌های مختلف چگونه است؟

• مدل TM-1216-RH: اتصال یک سنسور دما-رطوبت (SHT30) به ترمینال‌های چهار سیمه (V+, SCK, Data, G).
• مدل TM-1216-T: اتصال تا دو سنسور دمای مجزا (DS18B20) به ترمینال‌های T1 و T2.

۶. آیا دستگاه از کالیبراسیون نرم‌افزاری پشتیبانی می‌کند؟

بله، این ترانسمیتر دارای نرم‌افزار اختصاصی برای مانیتورینگ و کالیبراسیون دقیق است.

۷. چه نوع سنسورهایی با این دستگاه سازگار هستند؟

این دستگاه با سنسورهای دیجیتال SHT30 (سوئیسی) برای اندازه‌گیری هم‌زمان دما و رطوبت و سنسورهای DS18B20 برای اندازه‌گیری دقیق دما سازگار است.

۸. آیا می‌توان چندین دستگاه را در شبکه متصل کرد؟

بله، TM-1216 مجهز به پورت RS485 صنعتی است که از پروتکل Modbus-RTU پشتیبانی می‌کند. این ویژگی امکان اتصال هم‌زمان چندین ترانسمیتر روی یک باس دو سیمه به سیستم‌های مرکزی (PC, PLC, HMI) را فراهم می‌سازد.

۹. مشخصات تغذیه و محیطی دستگاه چگونه است؟

دستگاه با ولتاژ تغذیه 18Vdc تا 30Vdc کار می‌کند و در محدوده دمایی 10- درجه سانتی گراد تا 60 درجه سانتی گراد عملکرد پایداری دارد. ابعاد بدنه دیواری آن نیز 65x120x40 mm است.

10.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

11.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .
