پاور میتر تکفاز ریلی TM-1510

معرفی ترانسمیتر برق تکفاز TM-1510:

ترانسمیتر برق تک‌فاز TM-1510 یک تجهیز اندازه‌گیری و مانیتورینگ پیشرفته جهت پایش کمیت‌های الکتریکی در شبکه‌های تک‌فاز است که در سه گروه محصولی ولت‌متر، ولت‌متر/آمپرمتر و مولتی‌متر AC ارائه می‌شود. این دستگاه قابلیت اندازه‌گیری دقیق پارامترهایی نظیر ولتاژ، جریان، توان اکتیو، توان راکتیو، ضریب قدرت (Cosφ) و فرکانس را دارا بوده و می‌تواند نوع بار مصرف‌کننده (سلفی یا خازنی) را تشخیص دهد. از ویژگی‌های بارز TM-1510، اندازه‌گیری دقیق مقادیر True RMS حتی در سیگنال‌های دارای اعوجاج و هارمونیک (مانند خروجی اینورترها و درایورهای SCR) با دقت 0.5% است. این ترانسمیتر با بهره‌گیری از خروجی‌های آنالوگ، رله و پورت‌های سریال صنعتی، بستری ایده‌آل را جهت مدیریت دقیق و هوشمند مصرف انرژی در تابلوهای برق و سیستم‌های اتوماسیون فراهم می‌سازد.

ویژگی‌های ترانسمیتر برق تکفاز TM-1510:

• مجهز به ورودی مستقیم ولتاژ تا 500Vac و جریان تا 5Aac بدون نیاز به اتصال ترانس‌های خارجی PT و CT
• قابلیت شبکه‌کردن چندین ماژول (حداکثر 247 دستگاه) روی یک باس دو سیمه جهت مانیتورینگ یکپارچه سیستم
• دارای خروجی آنالوگ استاندارد 0V~10V یا 0mA~20mA با قابلیت اختصاص به هر یک از کمیت‌های اندازه‌گیری شده
• پشتیبانی از ارتباط سریال صنعتی RS485 و RS232 تحت پروتکل استاندارد Modbus-RTU جهت تبادل پایدار داده‌ها
• ارائه نرم‌افزار اختصاصی جهت تنظیمات پارامترها، کالیبراسیون نرم‌افزاری و مانیتورینگ لحظه‌ای مقادیر
• قابلیت اتصال به انواع PLC، HMI، PC و نمایشگرهای جانبی (Indicator) در سیستم‌های کنترل مرکزی
• مجهز به تغذیه ایزوله از ورودی‌ها و خروجی‌ها تا 1KVac جهت حفاظت کامل در برابر نوسانات و نویزهای شبکه
• امکان اتصال ترانس‌های CT و PT خارجی برای اندازه‌گیری ولتاژها و جریان‌های بالای صنعتی خارج از محدوده مستقیم
• دارای یک کانال ورودی دیجیتال و یک کانال خروجی رله با قابلیت تحریک بر اساس Set Point‌های تعریف شده
• قابلیت مانیتورینگ تمامی پارامترهای دستگاه و مشاهده وضعیت شبکه به‌صورت لحظه‌ای و دقیق
• اندازه‌گیری مقادیر واقعی True RMS با دقت بسیار بالا در سیگنال‌های غیرسینوسی و هارمونیک‌دار

کاربردهای ترانسمیتر برق تکفاز TM-1510:

• مدیریت شبکه برق
• تابلو سازی
• اتوماسیون صنعتی برق

بلوک‌ دیاگرام ترانسمیتر برق تکفاز TM-1510:

ترانسمیتر و نمایشگر تک‌فاز TM-1510 تجهیز تخصصی جهت مدیریت دقیق و مانیتورینگ پارامترهای الکتریکی در شبکه‌های تک‌فاز صنعتی طراحی شده است. این دستگاه با دریافت مستقیم سیگنال‌های ولتاژ و جریان، پردازش آن‌ها در هسته مرکزی و ارائه خروجی‌های آنالوگ، رله‌ای و دیجیتال تحت شبکه، امکان کنترل و پایش کامل خطوط قدرت را فراهم می‌سازد.

تحلیل بخش‌های اصلی مدار:

•  مدیریت تغذیه (Power Management): این دستگاه با ورودی 220V AC تغذیه می‌شود. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، انرژی لازم برای بخش‌های پردازشی، درایور رله‌ها و قسمت‌های آنالوگ را تأمین می‌کند. این ساختار به پایداری عملکرد بخش‌های مختلف دستگاه در محیط‌های صنعتی کمک می‌کند.
• واحد اندازه‌گیری و پردازش (Measurement Unit & CPU):

مسیر ولتاژ (V): سیگنال ولتاژ ورودی پس از عبور از «مدار تضعیف‌کننده» جهت استانداردسازی سطح سیگنال، به واحد ADC منتقل می‌شود.

مسیر جریان (I): سیگنال جریان ورودی از طریق «مبدل جریان به ولتاژ» به سطح ولتاژ متناسب تبدیل شده و به واحد ADC هدایت می‌گردد.

•  ورودی دیجیتال (Digital In): یک ورودی دیجیتال (Di 1) از طریق یک مسیر ایزوله به CPU متصل شده و برای دریافت سیگنال‌های منطقی استفاده می‌شود.
• خروجی‌ آنالوگ (Analog Out): دارای دو کانال خروجی Ao 1~2 جهت کنترل پیوسته تجهیزات با دقت بالا است. این بخش امکان ارائه خروجی به صورت سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند.خروجی‌ دیجیتال (Digital Out): دارای یک کانال خروجی Do 1 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی  On/Off است.
• ارتباطات و مانیتورینگ: TM-1510 مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.

نصب و راه اندازی ترانسمیتر برق تکفاز TM-1510

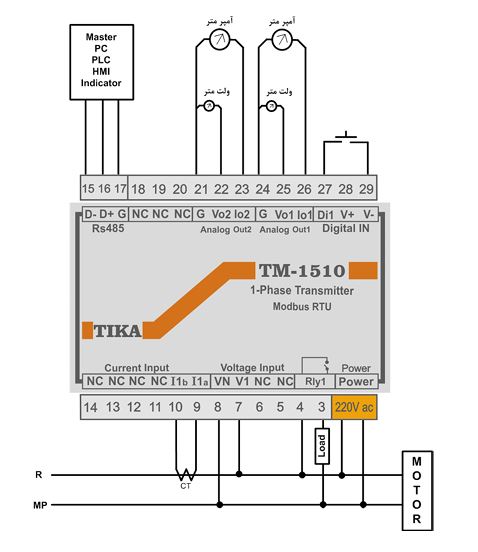

بررسی دیاگرام سیم بندی ترانسمیتر برق تکفاز TM-1510:

• تغذیه دستگاه (Power): تغذیه عملیاتی دستگاه از طریق برق شهری 220Vac (ترمینال‌های ۱ و ۲) تأمین می‌شود.
• خروجی رله (Relay Output): ترمینال‌های ۳ و ۴ (Rly1) مربوط به خروجی رله‌ای دستگاه جهت فرمان به بار (Load) هستند. این رله قابلیت کنترل بارهای AC و DC را دارا می‌باشد؛ سیم‌بندی نمایش‌داده‌شده صرفاً یک نمونه کاربردی است و کاربر می‌تواند نوع بار را به صورت مستقل انتخاب نماید.
• ورودی ولتاژ (Voltage Input): ترمینال‌های ۷ و ۸ (V1 وVN ) برای نمونه‌برداری ولتاژ تک‌فاز طراحی شده‌اند که ترمینال ۷ به فاز R و ترمینال ۸ به نول (MP) متصل می‌گردد.
• ورودی جریان (Current Input): ترمینال‌های ۹ و ۱۰ (I1a وI1b ) جهت اتصال ترانسفورماتور جریان (CT) برای اندازه‌گیری جریان مصرف‌کننده تعبیه شده‌اند.
• ارتباط (RS485): ترمینال‌های ۱۵ تا ۱۷ (D-, D+, G) برای تبادل داده بر بستر شبکه RS485 جهت اتصال به سیستم‌های بالادست (Master) استفاده می‌شوند.
• خروجی‌های آنالوگ (Analog Out): دستگاه دارای ۲ کانال خروجی آنالوگ مستقل است. کانال اول (ترمینال‌های ۲۴ تا ۲۶) و کانال دوم (ترمینال‌های ۲۱ تا ۲۳) هر دو سیگنال‌های ولتاژ (Vo) و جریان (Io) را با زمین مشترک (G) جهت اتصال به نمایشگرها یا کنترلرها ارائه می‌دهند.
• ورودی دیجیتال (Digital IN): ترمینال‌های ۲۷ تا ۲۹ (V-,V+,Di1) برای اتصال ورودی‌های دیجیتال و تغذیه سنسورهای مربوطه در نظر گرفته شده‌اند که از بخش سنسورهای اندازه‌گیری اصلی کاملاً مجزا هستند.
• ترمینال‌های NC: ترمینال‌های ۵، ۶، ۱۱، ۱۲، ۱۳، ۱۴، ۱۸، ۱۹ و ۲۰ بدون اتصال (Not Connected) هستند.

مدل های قابل سفارش ترانسمیتر برق تکفاز TM-1510

سوالات متداول پاور میتر تکفاز ریلی TM-1510:

۱. TM-1510 چه نوع دستگاهی است و برای چه کاربردی استفاده می‌شود؟

TM-1510 یک ترانسمیتر/پاور میتر تک‌فاز برای پایش و مانیتورینگ کمیت‌های الکتریکی در شبکه‌های تک‌فاز است و در تابلو برق، اتوماسیون صنعتی و مدیریت انرژی کاربرد دارد.

۲. این دستگاه چه کمیت‌هایی را اندازه‌گیری می‌کند؟

TM-1510 قادر است کمیت‌های زیر را اندازه‌گیری کند:

• ولتاژ
• جریان
• توان اکتیو
• توان راکتیو
• ضریب قدرت Cosφ
• فرکانس

۳. آیا TM-1510 فقط ولتاژ و جریان را نشان می‌دهد؟

خیر، این سری در سه گروه محصولی ارائه می‌شود:

• ولت‌متر
• ولت‌متر/آمپرمتر
• مولتی‌متر AC

و بسته به مدل، قابلیت‌های اندازه‌گیری و خروجی متفاوتی دارد.

۴. دقت اندازه‌گیری این دستگاه چقدر است؟

دقت اندازه‌گیری TM-1510 برابر %0.5FS اعلام شده و از True RMS برای اندازه‌گیری دقیق در سیگنال‌های غیرسینوسی و دارای هارمونیک پشتیبانی می‌کند.

۵. محدوده ورودی ولتاژ و جریان دستگاه چیست؟

• ولتاژ ورودی: تا 500Vac
• جریان ورودی: تا 5Aac

این دستگاه برای این بازه به‌صورت مستقیم طراحی شده و در بسیاری از کاربردها به PT و CT خارجی نیاز ندارد.

۶. آیا امکان استفاده از ترانس جریان و ترانس ولتاژ خارجی وجود دارد؟

بله، در صورت نیاز می‌توان از CT و PT خارجی برای اندازه‌گیری ولتاژها و جریان‌های بالاتر از محدوده مستقیم استفاده کرد.

۷. خروجی‌های دستگاه چه هستند؟

TM-1510 دارای خروجی‌های زیر است:

• ۲ خروجی آنالوگ
• ۱ خروجی رله ایزوله
• ۱ ورودی دیجیتال ایزوله
• پورت RS485
• پورت RS232

۸. خروجی‌های آنالوگ چه نوع سیگنالی ارائه می‌کنند؟

خروجی‌های آنالوگ دستگاه می‌توانند به‌صورت:

• 0Vdc تا 10Vdc
• 0mAdc تا 20mAdc

تنظیم شوند و رزولوشن آن‌ها 12Bit است.

۹. خروجی رله چه مشخصاتی دارد؟

دستگاه دارای یک خروجی رله ایزوله با ظرفیت:

• 250Vac / 3A
• 30Vdc / 3A

است که می‌تواند برای فرمان‌های کنترلی یا حفاظتی استفاده شود.

۱۰. ورودی دیجیتال دستگاه چه کاربردی دارد؟

TM-1510 یک ورودی دیجیتال ایزوله دارد که با ولتاژ تحریک 8 تا 24Vdc فعال می‌شود و برای دریافت سیگنال منطقی یا فرمان بیرونی کاربرد دارد.

۱۱. ارتباط سریال دستگاه چگونه است؟

این دستگاه از RS485 و RS232 با پروتکل Modbus-RTU پشتیبانی می‌کند و برای اتصال به PLC، HMI، PC و نمایشگرهای جانبی مناسب است.

12.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

13.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .

۱4. آیا TM-1510 قابلیت شبکه شدن دارد؟

بله، این دستگاه می‌تواند تا 247 تجهیز را روی یک باس دو سیمه در شبکه نگه دارد و برای مانیتورینگ یکپارچه در سیستم‌های صنعتی مناسب است.

15. تغذیه دستگاه چیست؟

تغذیه TM-1510 از 110 تا 240Vac با فرکانس 50 تا 60Hz تأمین می‌شود و توان مصرفی آن 4VA است.

16. نوع نصب و ابعاد بدنه دستگاه چگونه است؟

بدنه دستگاه ریلی-دیواری است و ابعاد آن 83×116×60 میلی‌متر می‌باشد.

17. این دستگاه چه مزیتی در اندازه‌گیری نسبت به مدل‌های معمولی دارد؟

مهم‌ترین مزیت TM-1510، اندازه‌گیری True RMS با دقت مناسب در شرایط دارای اعوجاج و هارمونیک است؛ بنابراین برای بارهایی مثل اینورترها و درایورهای SCR عملکرد قابل‌اعتمادی دارد.
