نمایشگر وزن TD-2000-wبا ارتباط WIFI و با دو پورت(مستر/اسلیو)
باقابلیت تنظیمات و کالیبراسیون توسط گوشی موبایل از طریق وایفای
معرفی نمایشگر و کنترلر وزن TD-2000-W:
نمایشگر وزن TD-2000-W یک دستگاه حرفهای و پیشرفته برای توزین صنعتی، نمایش وزن، کنترل وزن و انتقال داده لودسل است که بهعنوان تقویتکننده، ترانسمیتر، کنترلر و نمایشگر تککانال وزن طراحی شده است. این دستگاه با پشتیبانی از انواع لودسل و Strain Gauge، دقت بالا در اندازهگیری، قابلیت کالیبراسیون نرمافزاری، خروجی آنالوگ، خروجی سریال و امکانات کنترلی متنوع، گزینهای مناسب برای استفاده در سیستمهای توزین صنعتی، بچینگ، کیسهپرکن و خطوط تولید به شمار میرود.
TD-2000-W با صفحهنمایش داخلی، نرمافزار تنظیمات و مانیتورینگ، و قابلیت ارتباط با PLC، HMI، PC و سایر تجهیزات صنعتی، یک راهکار کامل برای کنترل و پایش وزن در محیطهای صنعتی محسوب میشود.
ویژگیهای نمایشگر و کنترلر وزن TD-2000-W:

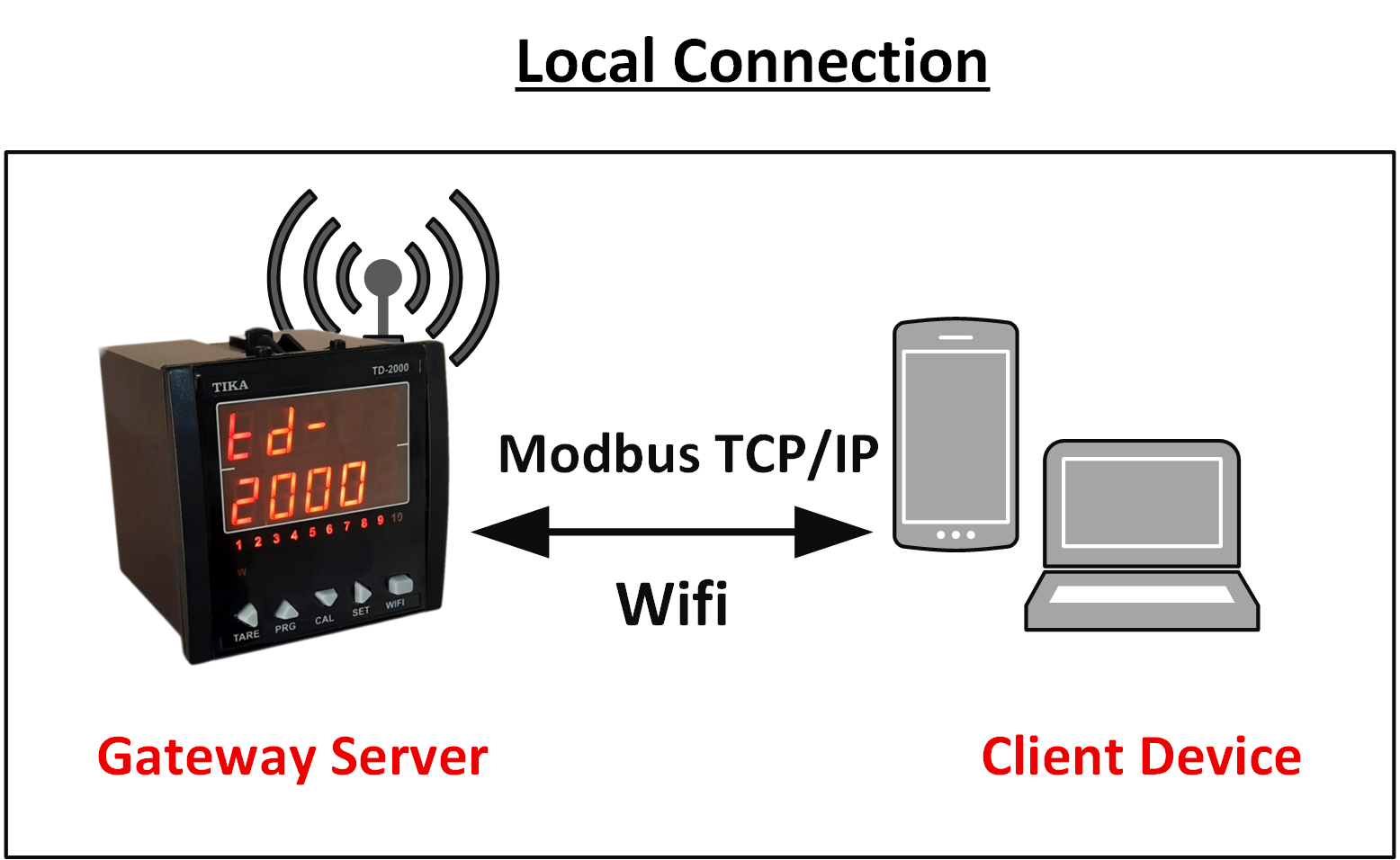

- ارتباط بیسیم وایفای (WiFi): مجهز به ارتباط وایفای جهت سهولت در انجام تنظیمات و کالیبراسیون با گوشی موبایل به همراه نرمافزار اختصاصی اندروید جهت مدیریت دقیق دستگاه.
- مجهز به مبدل آنالوگ به دیجیتال 24 بیتی با دقت بالا
- دارای مبدل آنالوگ به دیجیتال داخلی 16 بیتی
- ایزولاسیون تغذیه از سیگنال ورودی لودسل برای افزایش پایداری و کاهش نویز
- ایزولاسیون خروجی آنالوگ از سنسور وزن
- دارای سرعت رلهزنی بالا تا 20 بار در ثانیه
- پشتیبانی از سرعت نمونهبرداری وزن بالا
- دارای مدهای کاری اتوماتیک و دستی برای بارگیری
- امکان تعریف فیلترهای دیجیتال برای حذف اثرات نویز و لرزش
- پشتیبانی از لودسل و Strain Gauge بهصورت 4 سیمه یا 6 سیمه
- امکان کالیبراسیون با وزنههای استاندارد یا بر اساس مشخصات لودسل
- قابلیت تعریف تایمر تأخیر در وصل و قطع برای تمام رلهها
- مجهز به صفحه نمایشگر برای نمایش مقادیر اندازهگیریشده و انجام تنظیمات
- قابلیت Scale بندی خروجی آنالوگ بر اساس وزن یا سایر پارامترهای دستگاه
- دارای ماژول WIFI برای تبادل داده در شبکههای مبتنی بر اینترنت اشیا و WIFI
- پشتیبانی از Modbus RTU و تبادل داده در شبکههای مدباس
- قابلیت عملکرد پورتهای سریال در حالتهای Continues / Slave / Master
- دارای رنج وسیع Baud Rate برای پورت RS485 از 2400 تا 57400
- امکان توسعه ورودیها و خروجیها از طریق پورت سریال
- قابلیت ارسال و دریافت داده از تجهیزات دیگر بدون نیاز به مستر
- قابل اتصال به PLC، HMI، PC، Indicator و امکان شبکهکردن چند دستگاه روی BUS دو سیمه
- قابلیت برنامهریزی جداگانه برای هر رله جهت فرمان به دریچهها، رله تخلیه، رله کیسهگیر و رله دو سرعته
- دارای دو پورت سریال RS485
- دارای 4 ورودی دیجیتال با قابلیت تنظیم مستقل
- مجهز به نرمافزار TM-Setting برای تنظیمات و مانیتورینگ
- دارای دو ردیف نمایشگر برای نمایش پارامترهای مختلف
- دارای 9 خروجی رله با قابلیت تعریف چندین نوع برنامه
- دارای یک کانال ورودی لودسل
کاربردهای نمایشگر و کنترلر وزن TD-2000-W:
- صنعت بچینگ
- باسکولهای سنگین
- سیستمهای کنترل وزن در صنعت بستهبندی
- کیسهپرکنها
- صنایع غذایی
- اندازهگیری نیرو و گشتاور
- صنایع شیمیایی
- انواع سیستمهای توزین صنعتی
- کنترل و مانیتورینگ وزن در خطوط تولید
- سیستمهای بارگیری و تخلیه اتوماتیک
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
بلوک دیاگرام نمایشگر و کنترلر وزن TD-2000-W:
نمایشگر لودسل مدل TD-2000-W یک تجهیز پیشرفته و صنعتی جهت مدیریت دقیق فرآیندهای توزین الکتریکی و کنترل وزن در پروژههای اتوماسیون است. این دستگاه با بهرهگیری از معماری ایزوله و مبدل آنالوگ به دیجیتال (ADC) ۲۴ بیتی و قابلیت ارتباط بیسیم، دقت و پایداری بالایی را در سختترین شرایط محیطی و نویزهای شدید صنعتی ارائه میدهد.
تحلیل بخشهای اصلی مدار:
- مدیریت تغذیه (Power Management): دستگاه با ورودی استاندارد 220V AC تغذیه میشود. واحد تغذیه داخلی با تفکیک ولتاژهای 5V (برای تحریک لودسل)، 3.3V (بخش پردازشی)، 12V (بخش رلهها) و ریل اختصاصی 15V (بخش آنالوگ)، پایداری عملکرد دستگاه را تضمین کرده است.
- ورودی لودسل: سیگنالهای +Sig و -Sig با دقت بسیار بالا توسط واحد ADC پردازش میشوند تا کمترین خطای اندازهگیری حاصل شود.

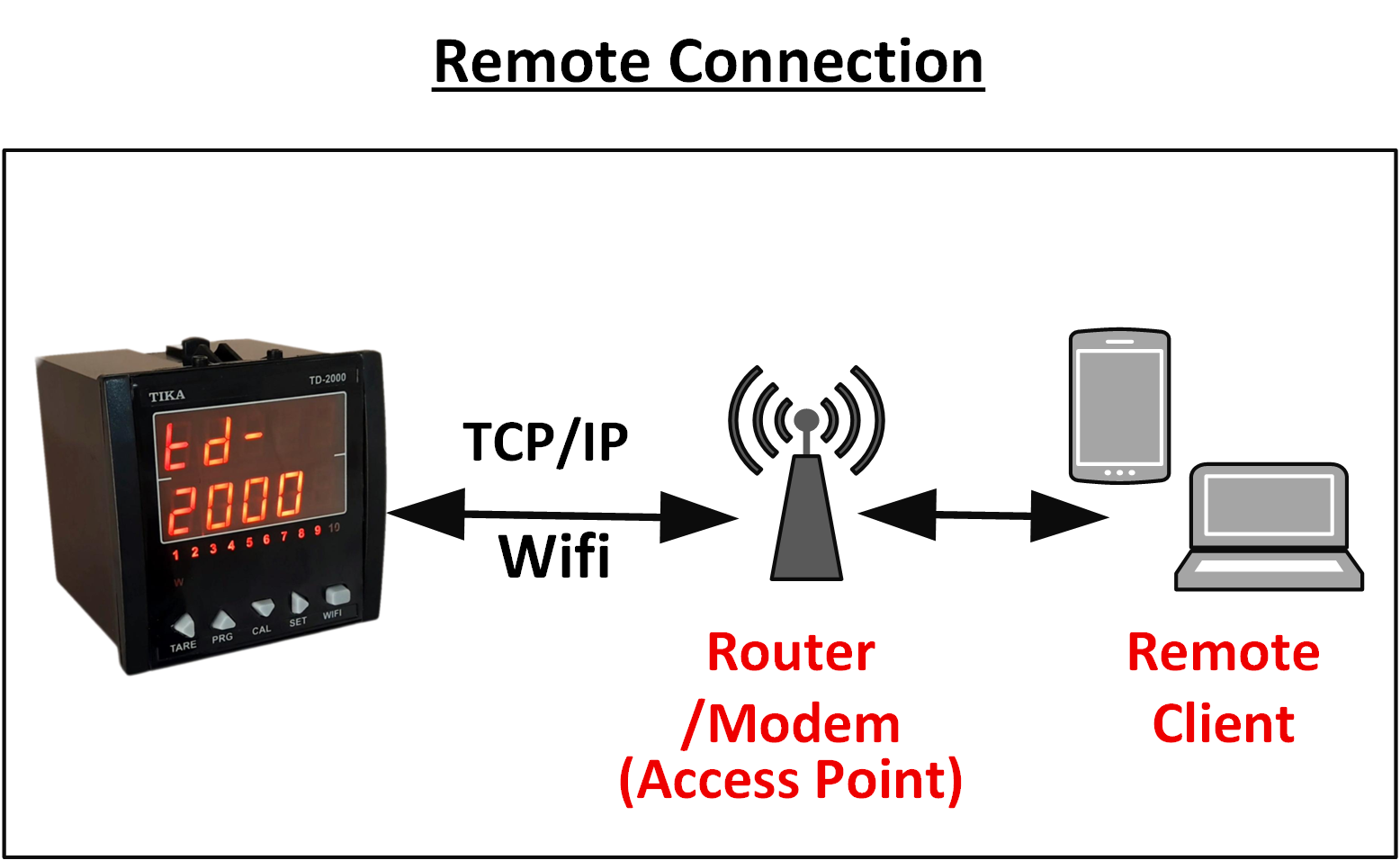

- ارتباط بیسیم و شبکه (WIFI Module): مجهز به ماژول داخلی WIFI جهت تبدیل پروتکل RTU به TCP/IP است. این ویژگی امکان مانیتورینگ و کنترل از راه دور را تحت شبکه و اتصال به Local Server فراهم میآورد.
- ورودی دیجیتال (Digital In): چهار ورودی دیجیتال (Di 1~4) از طریق یک مسیر ایزوله به CPU متصل شده و برای دریافت سیگنالهای منطقی استفاده میشود.
- خروجی آنالوگ (Analog Out): دستگاه دارای یک کانال خروجی آنالوگ است که سیگنال این کانال بهصورت ولتاژی (Vo 1) یا جریانی (Io 1) ارائه میشود. این خروجیها برای انتقال مقادیر اندازهگیریشده یا کنترل پیوسته تجهیزات در کاربردهای صنعتی بهکار میروند. این بخش امکان ارائه سیگنالهای استاندارد 0~10V یا 0~20mA را فراهم میکند.
- خروجیهای دیجیتال (Digital Out): دارای نه کانال خروجی Do 1~9 جهت کنترل رلهای برای فرامین حفاظتی یا کنترلی On/Off است.
- ارتباطات و مانیتورینگ: TD-2000-W مجهز به دو پورت مستقل RS485 است که امکان اتصال به شبکه و انتقال پایدار دادهها را از طریق ترمینالهای D+ و D- به سیستمهای مانیتورینگ مرکزی و PLCها فراهم میکند.
- رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای Segment، LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل میکند.
نصب و راه اندازی نمایشگر و کنترلر وزن TD-2000-W

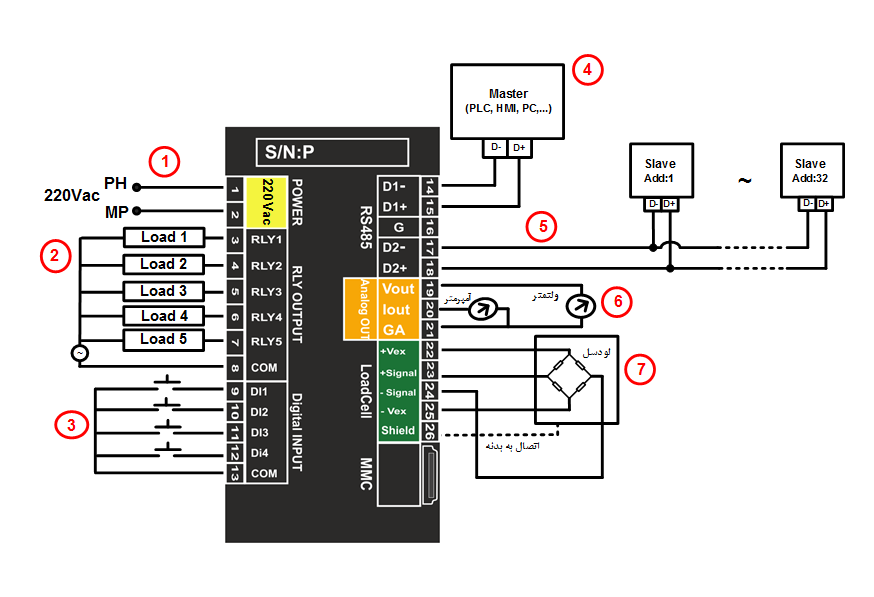

بررسی دیاگرام سیم بندی نمایشگر و کنترلر وزن TD-2000-W:
- اتصال تغذیه 220Vac: تغذیه ورودی دستگاه 110Hz ~ 240Hz با محدوده فرکانس آن 50Hz ~ 60Hz است. هنگام اتصال آن دقت کنید که برق را به سایر ترمینال ها وصل نکنید.
- خروجیهای رله TD-2000-W: پنج خروجی رلهای RLY1 تا RLY5 بههمراه ترمینال مشترک COM برای فرماندهی و کنترل Load 1 تا Load 5 در دسترس هستند.
- ورودیهای دیجیتال: چهار ورودی دیجیتال DI1 تا DI4 با ترمینال مشترک COM، هریک از ورودیها پس از فعالسازی چه به صورت لحظهای و چه به صورت ممتد میتوانند، تابع یا عملیات خاصی نظیر، پاره سنگ، شروع و یا توقف بارگیری،کیسه گیری،تخلیه و ... را اجرا کنند. انتخاب نوع توابع اجرایی توسط کاربر و تنها از طریق نرمافزارهای دستگاه قابل انجام است.
- ارتباط با تجهیزات Master: ترمینالهای D- و D+ برای اتصال TD-2000-W به تجهیزات مستر مانند PLC، HMI یا کامپیوتر از طریق ارتباط سریال RS485 استفاده میشوند.
- شبکهسازی RS485 و Modbus: ترمینالهای -D2-، D1+، D1 و +D2 امکان اتصال چند دستگاه TD-2000-W یا تجهیزات Slave را روی شبکه RS485 فراهم میکنند.
- خروجی آنالوگ : ترمینالهای Vout، Iout و GA برای ارسال سیگنال آنالوگ ولتاژ یا جریان به ولتمتر، آمپرمتر یا تجهیزات کنترلی خارجی در نظر گرفته شدهاند.
- اتصال لودسل: ترمینالهای Vex، +Signal، -Signal، -Vex+ و Shield برای سیم بندی لودسل به نمایشگر TD-2000-W استفاده میشوند؛ اتصال صحیح شیلد نیز در کاهش اثر نویز در سیستم توزین اهمیت دارد.
مدل های قابل سفارش نمایشگر و کنترلر وزن TD-2000-W
| کد سفارش | نمایشگر | پورت RS485 | Wi-Fi | خروجی رله | خروجی آنالوگ |
| TD-2000 | 2ROW | 2 | - | - | - |
| TD-2000-5RLY | 2ROW | 2 | - | 5 | - |
| TD-2000-9RLY | 2ROW | 2 | - | 9 | - |
| TD-2000-AO | 2ROW | 2 | - | - | 1 |
| TD-2000-5RLY-AO | 2ROW | 2 | - | 5 | 1 |
| TD-2000-9RLY-AO | 2ROW | 2 | - | 9 | 1 |
| TD-2000-5RLY-Wifi | 2ROW | 2 | √ | 5 | - |
| TD-2000-5RLY-AO-Wifi | 2ROW | 2 | √ | 5 | 1 |
دانلود دیتا شیت |  |
دانلود راهنمای استفاده |  |
دانلود راهنمای اتصال به کامپیوتر |  |
سوالات متداول ترانسمیتر و کنترلر وزن TD-2000-W:
۱. نمایشگر و کنترلر TD-2000-W چه کاربردی دارد؟
این دستگاه یک راهکار جامع برای توزین و اتوماسیون صنعتی است که به عنوان ترانسمیتر، کنترلر و تقویتکننده لودسل عمل میکند. از این دستگاه در صنایع بچینگ، کیسهپرکن، باسکولهای صنعتی، صنایع غذایی و خطوط بستهبندی برای اندازهگیری دقیق و کنترل فرآیندها استفاده میشود.
۲. مزیت اصلی مدل TD-2000-W نسبت به مدلهای معمولی چیست؟
مهمترین ویژگی این مدل، ارتباط وایفای (WiFi) است. شما میتوانید با استفاده از گوشی موبایل و نرمافزار اختصاصی تیکاتک، به راحتی تنظیمات دستگاه را تغییر داده، کالیبراسیون را انجام دهید و فرآیند توزین را مانیتور کنید.
۳. آیا دستگاه با PLC و تجهیزات اتوماسیون سازگار است؟
بله، این دستگاه با دو پورت RS485 و پشتیبانی از پروتکل Modbus RTU، به راحتی به PLC، HMI و PC متصل میشود. همچنین امکان شبکهکردن چندین دستگاه روی یک BUS دو سیمه وجود دارد.
۴. ویژگیهای فنی و دقت اندازهگیری دستگاه چگونه است؟
این کنترلر مجهز به مبدل ADC ۲۴ بیتی است و با پشتیبانی از انواع لودسل (۴ و ۶ سیمه)، دقت بالایی ارائه میدهد. ایزولاسیون کامل تغذیه و خروجیهای آنالوگ، دستگاه را در برابر نویزهای صنعتی بسیار مقاوم کرده است.
۵. قابلیت برنامهریزی خروجیها (رلهها) به چه صورت است؟
شما ۹ خروجی رله ایزوله در اختیار دارید که هر کدام بهصورت مستقل قابل برنامهریزی هستند. این یعنی میتوانید برای فرامین خاص (مثل دریچههای دو سرعته، کیسهگیر و رله تخلیه) برنامههای دقیق و اتوماتیک تعریف کنید.
6.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟
Address = 1 Baud Rate = 9600 Parity = none Stop Bit= 2 Data Bit=8
7.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم افزار دستگاه متصل شویم ؟
ابتدا تغذیه دستگاه را قطع و برنامه ی All Device را اجرا کنید. در پنجره نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto گذاشته و سپس تغذیه را وصل کنید .
