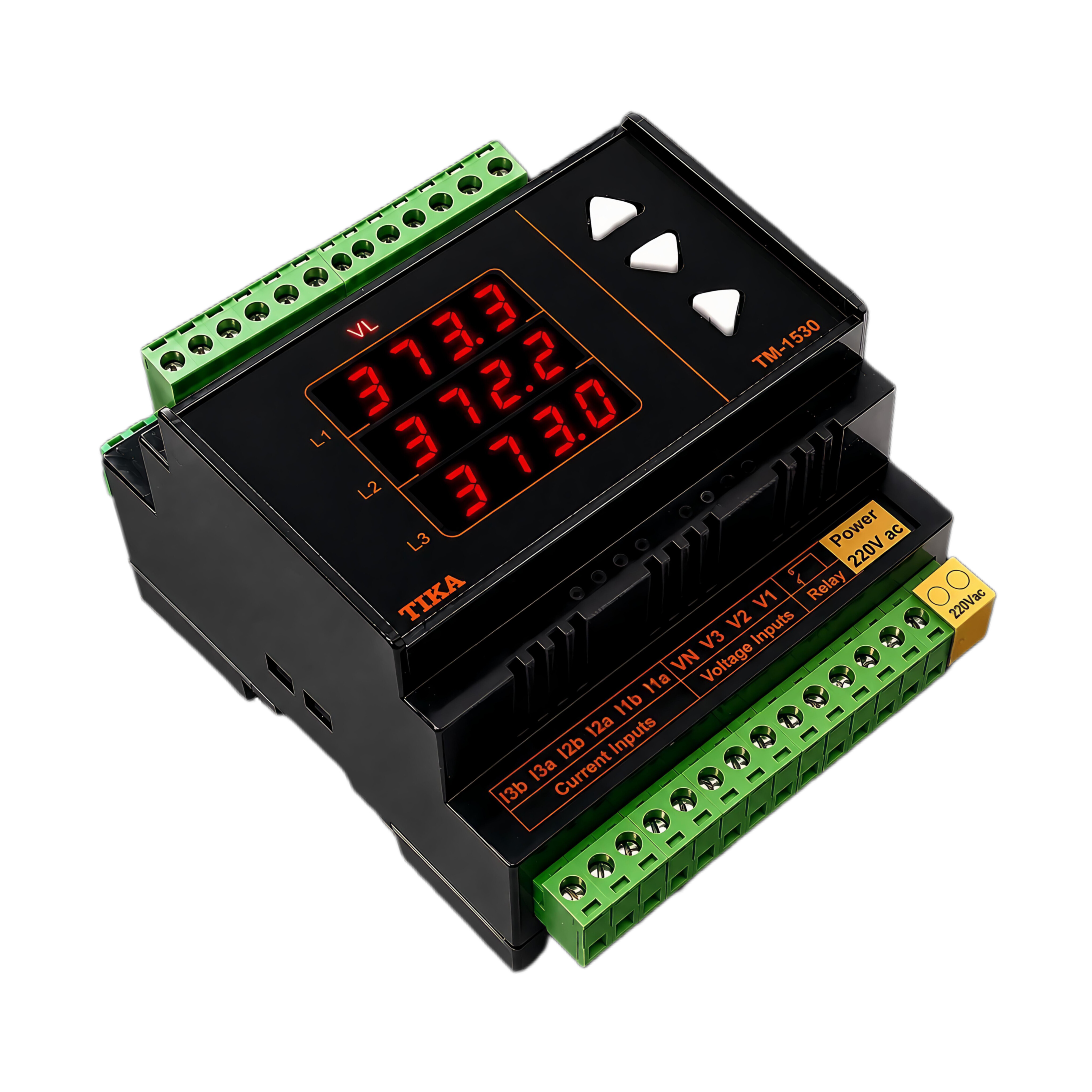

پاور میتر سه فاز ریلی TM-1530

معرفی ترانسمیتر برق سه فاز TM-1530:

ترانسمیتر برق سه‌فاز TM-1530 یک تجهیز اندازه‌گیری و مانیتورینگ صنعتی جهت پایش کمیت‌های الکتریکی در شبکه‌های سه‌فاز است که امکان اتصال به مصرف‌کننده و اندازه‌گیری پارامترهای کلیدی برق را فراهم می‌کند. این دستگاه در خانواده ترانسمیترهای کمیت‌های برق در قالب سه گروه ولت‌متر، ولت‌متر/آمپرمتر و مولتی‌متر AC ارائه می‌شود و کمیت‌هایی مانند ولتاژ، جریان، توان اکتیو، توان راکتیو، ضریب قدرت و فرکانس را پردازش می‌نماید؛ همچنین قابلیت تشخیص نوع بار از نظر سلفی یا خازنی را دارد. TM-1530 حتی در شرایطی که سیگنال ورودی دارای اعوجاج و هارمونیک باشد (مانند خروجی اینورترها و درایورهای SCR)، مقادیر True RMS را با دقت 0.5% اندازه‌گیری کرده و از طریق خروجی‌های آنالوگ، رله و ارتباط سریال RS485، امکان یکپارچه‌سازی با PLC/HMI/SCADA را جهت مدیریت دقیق و پایدار شبکه برق فراهم می‌سازد.

ویژگی‌های ترانسمیتر برق سه فاز TM-1530:

• مجهز به ورودی مستقیم ولتاژ تا 500Vac و جریان تا 5Aac بدون نیاز به اتصال PT و CT خارجی در کاربردهای استاندارد
• قابلیت شبکه‌کردن چندین ماژول (حداکثر 247 دستگاه) روی یک Bus دو سیمه جهت مانیتورینگ متمرکز چندین نقطه اندازه‌گیری
• دارای خروجی آنالوگ استاندارد0V~10V یا 0mA~20mA با امکان اختصاص هر خروجی به کمیت دلخواه (ولتاژ، جریان، توان و …)
• پشتیبانی از ارتباط سریال صنعتی RS485 با پروتکل استاندارد Modbus-RTU جهت تبادل داده پایدار در اتوماسیون صنعتی
• ارائه نرم‌افزار اختصاصی جهت تنظیمات، کالیبراسیون و مانیتورینگ لحظه‌ای پارامترهای اندازه‌گیری شده
• قابلیت اتصال به PLC، HMI، PC و Indicator برای نمایش، ثبت و کنترل پارامترهای شبکه
• مجهز به تغذیه ایزوله از ورودی‌ها و خروجی‌ها تا 1KVac جهت افزایش ایمنی و کاهش اثر نویز و اختلاف پتانسیل زمین
• قابلیت مانیتورینگ تمامی پارامترهای دستگاه و مشاهده وضعیت شبکه به‌صورت لحظه‌ای در سیستم‌های کنترلی
• امکان اتصال CT و PT خارجی برای اندازه‌گیری جریان‌ها و ولتاژهای بالاتر از محدوده ورودی مستقیم
• دارای یک کانال ورودی دیجیتال برای دریافت وضعیت یا فرمان‌های کنترلی
• دارای یک کانال خروجی رله با قابلیت تحریک بر اساس Set Point‌های تعریف‌شده (آلارم/کنترل)
• اندازه‌گیری دقیق True RMS با دقت 0.5% حتی در سیگنال‌های غیرسینوسی و هارمونیک‌دار

کاربردهای ترانسمیتر برق سه فاز TM-1530:

• مدیریت شبکه برق
• اتوماسیون صنعتی برق
• تابلو سازی

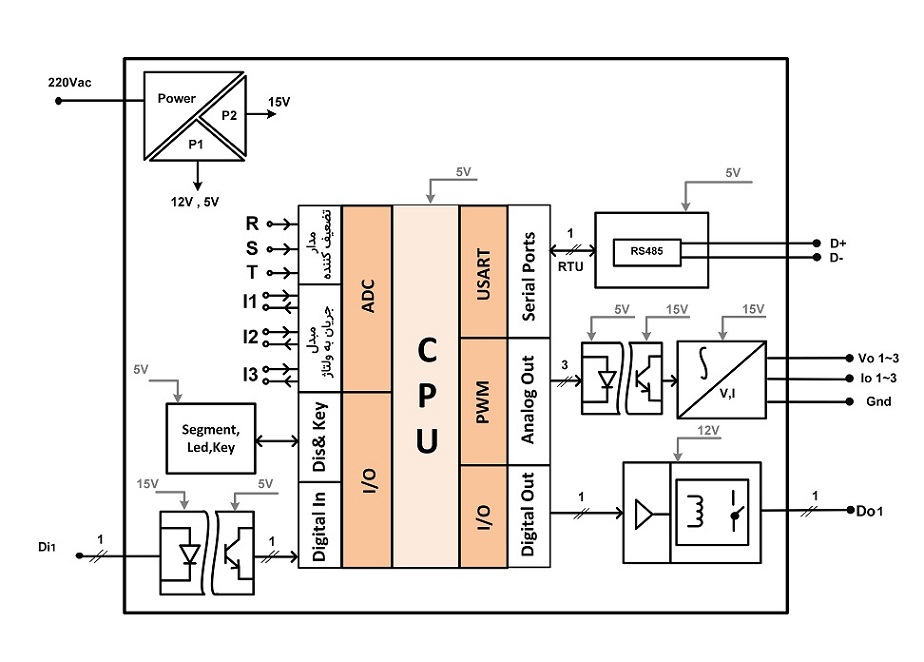

بلوک‌دیاگرام ترانسمیتر برق سه فاز TM-1530:

ترانسمیتر مدل TM-1530 یک راهکار جامع و صنعتی جهت مدیریت دقیق پارامترهای الکتریکی در سیستم‌های سه‌فاز است. این تجهیز با بهره‌گیری از معماری ایزوله و پورت‌ ارتباطی استاندارد، امکان اندازه‌گیری، تبدیل و انتقال داده‌های برق قدرت را به سیستم‌های کنترل مرکزی با دقت مناسب کاربردهای صنعتی فراهم می‌آورد.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این دستگاه با ورودی 220V AC تغذیه می‌شود. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، انرژی لازم برای بخش‌های پردازشی، درایور رله‌ها و قسمت‌های آنالوگ را تأمین می‌کند. این ساختار به پایداری عملکرد بخش‌های مختلف دستگاه در محیط‌های صنعتی کمک می‌کند.
• واحد اندازه‌گیری (Measurement Unit): دستگاه دارای ورودی‌های مجزا برای اندازه‌گیری ولتاژ فازهای R، S و T و سه مسیر اندازه‌گیری جریان (I1~I3) است. سیگنال‌های ولتاژ پس از عبور از مدار تضعیف‌کننده و سیگنال‌های جریان پس از تبدیل جریان به ولتاژ، به واحد ADC منتقل می‌شوند تا پردازش و به داده‌های دیجیتال تبدیل شوند.
• ورودی دیجیتال (Digital In): یک ورودی دیجیتال (Di 1) از طریق یک مسیر ایزوله به CPU متصل شده و برای دریافت سیگنال‌های منطقی استفاده می‌شود.
• خروجی‌ آنالوگ (Analog Out): دستگاه دارای سه کانال خروجی آنالوگ است که سیگنال هر کانال به‌صورت ولتاژی (Vo 1~3) یا جریانی (Io 1~3) ارائه می‌شود. این خروجی‌ها برای انتقال مقادیر اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات در کاربردهای صنعتی به‌کار می‌روند. این بخش امکان ارائه سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند.
• خروجی‌ دیجیتال (Digital Out): دارای یک کانال خروجی Do 1 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی  On/Off است.
• ارتباطات و مانیتورینگ: TM-1530 مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment،  LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

نصب و راه اندازی ترانسمیتر برق سه فاز TM-1530

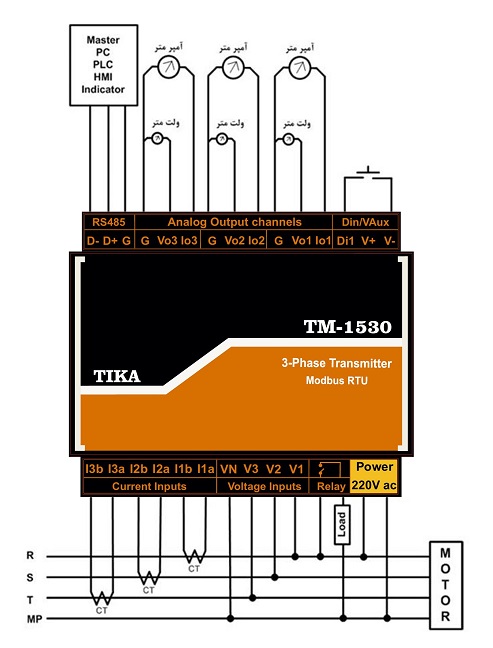

بررسی دیاگرام سیم بندی ترانسمیتر برق سه فاز TM-1530:

•   تغذیه دستگاه (Power): تغذیه عملیاتی دستگاه از طریق برق شهری 220Vac (ترمینال‌های ۱۳ و ۱۴) تأمین می‌شود.
• ورودی‌های ولتاژ (Voltage Inputs): ترمینال‌های ۱۵ تا ۱۸ (V1,V2 ,V3 , VN) برای نمونه‌برداری دقیق ولتاژ سه فاز (خط‌های R، S، T) و نول (MP) طراحی شده‌اند.
• ورودی‌های جریان (Current Inputs): ترمینال‌های ۱۹ تا ۲۴ (I1a/b, I2a/b, I3a/b) جهت اتصال سه عدد ترانسفورماتور جریان (CT) بر روی فازهای R، S و T برای اندازه‌گیری جریان مصرف‌کننده (مانند الکتروموتورها) تعبیه شده‌اند.
• خروجی‌های آنالوگ (Analog OUT): دستگاه مجهز به ۳ کانال خروجی آنالوگ مستقل (ترمینال‌های ۱ تا ۹) است. هر کانال دارای سیگنال‌های ولتاژ ( تا ) و جریان ( تا ) با زمین مشترک (G) است که امکان انتقال مقادیر اندازه‌گیری‌شده به نمایشگرها، ولوها یا کنترلرها را فراهم می‌سازد.
• ارتباط (RS485): ترمینال‌های ۱۰ تا ۱۲ (G, D+, D-) برای تبادل داده بر بستر RS485 تحت پروتکل Modbus جهت اتصال به سیستم‌های بالادست از جمله PLC، HMI، PC و نمایشگرهای جانبی استفاده می‌شوند.
• خروجی رله (Relay Output): خروجی رله‌ای تعبیه‌شده در دستگاه برای اهداف کنترلی و حفاظتی طراحی شده است. این رله قابلیت کنترل انواع بارهای AC و DC را دارا می‌باشد.
• ورودی دیجیتال و منبع کمکی (Din/VAux): ترمینال‌های بخش Din/VAux (V-,V+,Di1) جهت اتصال ورودی‌های دیجیتال و تامین ولتاژ کمکی مورد نیاز سنسورها یا سوییچ‌های دیجیتال در نظر گرفته شده‌اند که بخش ورودی دیجیتال آن کاملاً از ترمینال‌های سنسورها و خروجی‌ها مجزا است.

مدل های قابل سفارش ترانسمیتر برق سه فاز TM-1530

سوالات متداول پاور میتر سه فاز ریلی TM-1530:

۱. TM-1530 چه نوع دستگاهی است و در چه کاربردی استفاده می‌شود؟

TM-1530 یک ترانسمیتر برق سه‌فاز برای اندازه‌گیری و مانیتورینگ پارامترهای الکتریکی در شبکه‌های سه‌فاز است و در تابلو برق، اتوماسیون صنعتی و مدیریت انرژی کاربرد دارد.

۲. این دستگاه چه کمیت‌هایی را اندازه‌گیری می‌کند؟

TM-1530 کمیت‌های زیر را اندازه‌گیری و پردازش می‌کند:

• ولتاژ
• جریان
• توان اکتیو
• توان راکتیو
• ضریب قدرت Cosφ
• فرکانس

۳. آیا TM-1530 قابلیت تشخیص نوع بار را دارد؟

بله، دستگاه می‌تواند نوع بار را از نظر سلفی یا خازنی تشخیص دهد.

۴. دقت اندازه‌گیری این مدل چقدر است؟

دقت اندازه‌گیری TM-1530 برابر 0.5%FS است و از True RMS برای اندازه‌گیری دقیق سیگنال‌های غیرسینوسی و هارمونیک‌دار پشتیبانی می‌کند.

۵. محدوده ورودی ولتاژ و جریان دستگاه چیست؟

• ولتاژ ورودی مستقیم: تا 500Vac
• جریان ورودی مستقیم: تا 5Aac

در کاربردهای بالاتر نیز امکان استفاده از CT و PT خارجی وجود دارد.

۶. آیا برای اتصال این دستگاه حتماً باید از CT و PT استفاده شود؟

خیر، در کاربردهای استاندارد دستگاه می‌تواند ورودی مستقیم را اندازه‌گیری کند؛ اما برای ولتاژها و جریان‌های بالاتر، اتصال ترانس جریان (CT) و ترانس ولتاژ (PT) خارجی امکان‌پذیر است.

۷. خروجی‌های TM-1530 شامل چه مواردی است؟

این دستگاه دارای موارد زیر است:

• ۳ خروجی آنالوگ
• ۱ خروجی رله ایزوله
• ۱ ورودی دیجیتال ایزوله
• پورت RS485

۸. خروجی‌های آنالوگ چه سیگنال‌هایی ارائه می‌کنند؟

خروجی‌های آنالوگ می‌توانند به‌صورت زیر تنظیم شوند:

• 0Vdc تا 10Vdc
• 0mAdc تا 20mAdc

رزولوشن خروجی‌ها 12Bit و زمان پاسخ حدود 20ms است.

۹. خروجی رله دستگاه چه مشخصاتی دارد؟

TM-1530 دارای یک خروجی رله ایزوله با ظرفیت:

• 250Vac / 3A
• 30Vdc / 3A

است.

۱۰. ورودی دیجیتال دستگاه چه کاربردی دارد؟

این مدل یک ورودی دیجیتال ایزوله با ولتاژ تحریک 8 تا 24Vdc دارد که برای دریافت فرمان یا وضعیت منطقی استفاده می‌شود.

۱۱. ارتباط سریال دستگاه چگونه است؟

TM-1530 از RS485 با پروتکل Modbus-RTU پشتیبانی می‌کند و برای اتصال به PLC، HMI، PC و SCADA مناسب است.

12تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

13.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .

14. آیا امکان شبکه کردن چند دستگاه وجود دارد؟

بله، این دستگاه قابلیت شبکه شدن تا 247 تجهیز روی یک باس دو سیمه را دارد.

15. منبع تغذیه دستگاه چیست؟

تغذیه TM-1530 از 110 تا 240Vac با فرکانس 50 تا 60Hz تأمین می‌شود و توان مصرفی آن 4VA است.

16. نوع نصب و ابعاد بدنه چگونه است؟

بدنه دستگاه ریلی-دیواری است و ابعاد آن 83×116×60 میلی‌متر می‌باشد.
