نمایشگر ولتاژ و جریان مستقیم TD-0500
نا موجود
معرفی نمایشگر ولتاژ و جریان مستقیم TD-0500:
نمایشگر ولتاژ و جریان مستقیم TD-0500 یک تجهیز اندازهگیری صنعتی و بسیار دقیق جهت پایش و مانیتورینگ پارامترهای الکتریکی شبکه DC است که به عنوان ولتمتر و آمپرمتر مستقیم در تابلوهای برق و اتوماسیون صنعتی به کار میرود. این دستگاه با قابلیت اندازهگیری ولتاژ مستقیم تا محدوده 500V و جریان مستقیم در بازه 30mA - 5A، مقادیر دقیق را روی صفحه نمایشگر خود ارائه میدهد. آمپرمترهای این سری در دو مدل با شنت داخلی (جهت اندازهگیری جریان تا حداکثر 5A) و شنت خارجی (با امکان اتصال شنت خارجی 75mV متناسب با جریانهای نامی بالاتر) طراحی شدهاند تا بستری مطمئن را جهت مدیریت دقیق پارامترهای توان و جریان مصرفی در مدارهای برق صنعتی فراهم سازند.
ویژگیهای نمایشگر ولتاژ و جریان مستقیم TD-0500:
- مجهز به دقت اندازهگیری بالا در پایش ولتاژ و جریان مستقیم جهت تضمین پایداری و سلامت تجهیزات متصل
- قابلیت اندازهگیری ولتاژ مستقیم تا محدوده 500V به صورت مستقیم و بدون نیاز به ترانس یا مبدلهای واسط
- قابلیت اندازهگیری جریان مستقیم در بازه 30mA - 5A با استفاده از مکانیزم شنت داخلی دستگاه
- پشتیبانی از قابلیت اتصال شنت خارجی با خروجی 75mV در مدل AS جهت اندازهگیری جریانهای بالای صنعتی
- مجهز به منوی ساده و کاربرپسند جهت تنظیم آسان پارامترهای دستگاه و مقیاسدهی متناسب با شنت خارجی
- طراحی استاندارد و فشرده جهت نصب و استفاده آسان در انواع تابلوهای کنترل و توزیع برق
- دارای صفحه نمایش دیجیتال واضح جهت قرائت آسان مقادیر الکتریکی از فواصل مختلف در اتاق فرمان
کاربردهای نمایشگر ولتاژ و جریان مستقیم TD-0500:
- مدیریت شبکه برق
- تابلو سازی
- اتوماسیون صنعتی برق
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

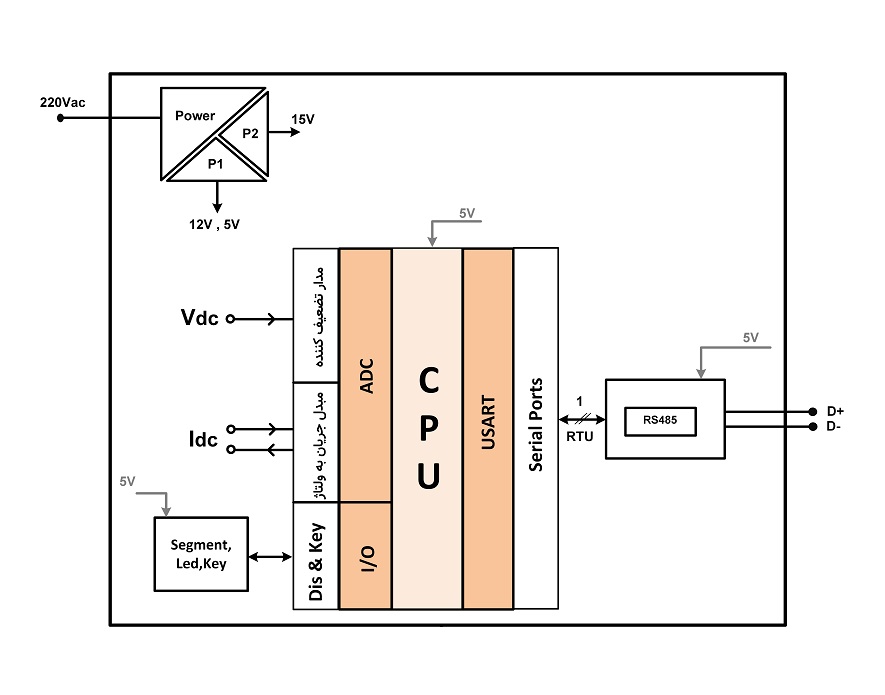

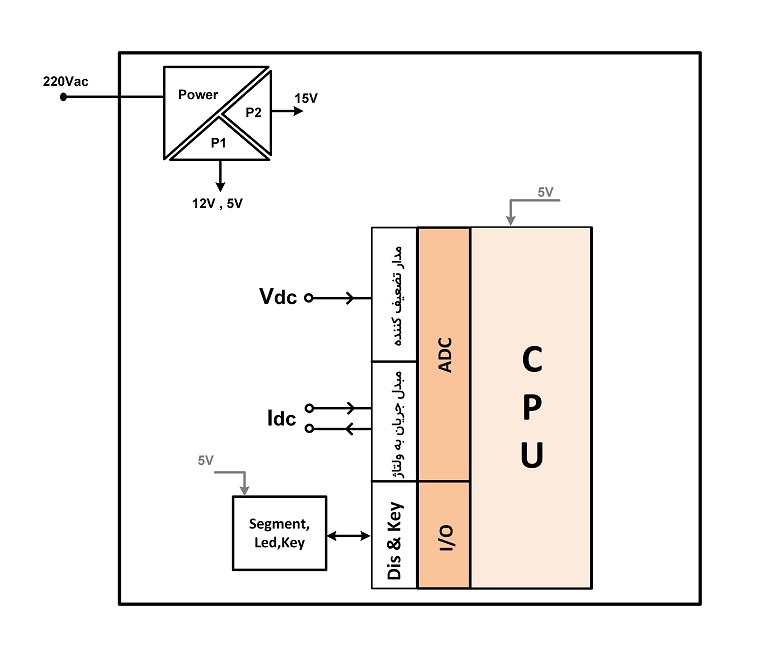

بلوکدیاگرام نمایشگر ولتاژ و جریان مستقیم TD-0500:
نمایشگر و ترانسمیتر صنعتی مدل TD-0500 تجهیز تخصصی جهت مدیریت دقیق و مانیتورینگ پارامترهای ولتاژ و جریان در سیستمهای DC است. این دستگاه با قابلیت دریافت سیگنالهای مستقیم و تبدیل آنها به دادههای دیجیتال، امکان پایش دقیق وضعیت منابع تغذیه، باتریها و سیستمهای خورشیدی را در محیطهای صنعتی فراهم میکند.
تحلیل بخشهای اصلی مدار:
- مدیریت تغذیه (Power Management): این دستگاه با ورودی 220V AC تغذیه میشود. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، انرژی لازم برای بخشهای پردازشی، درایور رلهها و قسمتهای آنالوگ را تأمین میکند. این ساختار به پایداری عملکرد بخشهای مختلف دستگاه در محیطهای صنعتی کمک میکند.
- واحد سنجش پارامترهای DC (Measurement Unit):
این بخش شامل دو مسیر مجزا برای نمونهبرداری از مقادیر جریان مستقیم است:
ورودی ولتاژ (Vdc): سیگنال ولتاژ ورودی از طریق مدار تضعیفکننده (Attenuator) به سطح ولتاژ استاندارد برای پردازنده تبدیل میشود.
ورودی جریان (Idc): سیگنال جریان ورودی توسط مبدل جریان به ولتاژ داخلی نمونهبرداری شده و جهت پردازش به واحد ADC ارسال میگردد. استفاده از این ساختار، دقت بالایی را در اندازهگیری توان مصرفی بار فراهم میسازد.
- رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای Segment، LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل میکند.
نصب و راه اندازی نمایشگر ولتاژ و جریان مستقیم TD-0500
TD-0500-A  | TD-0500-V  |

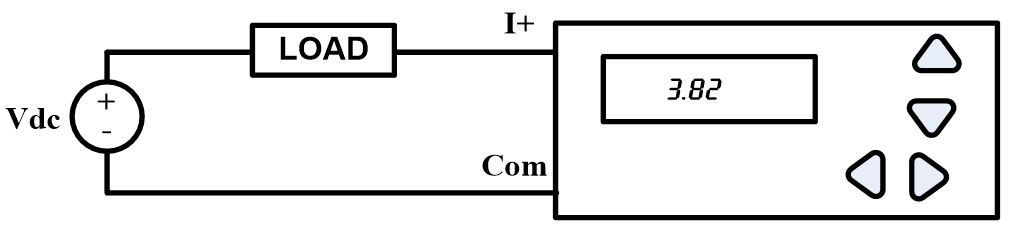

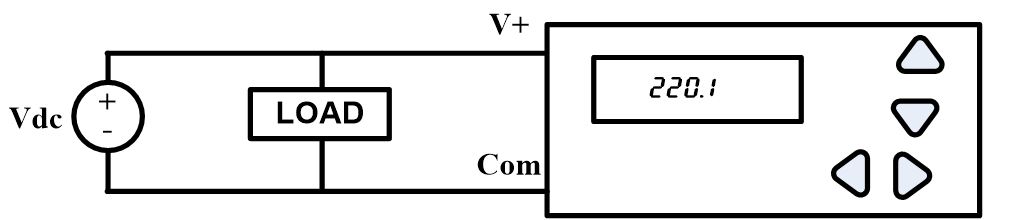

بررسی دیاگرام سیم بندی نمایشگر ولتاژ و جریان مستقیم TD-0500:
- به جهت مثبت و منفی منبع ولتاژ Vdc توجه کنید در صورت جابجایی، پلاریته منبع امکان اندازه گیری ولتاژ و جریان وجود ندارد.
- اتصالات Com و +I در سمت بار حتماً باید به شنت باشد درغیر اینصورت اندازه گیری با خطا همراه خواهد بود.
مدل های قابل سفارش نمایشگر ولتاژ و جریان مستقیم TD-0500
| کد سفارش | نمایشگر | پورت RS485 | ولتمتر | آمپرمتر | مولتی متر |
| TD-0500-V | 1Row | - | √ | - | - |
| TD-0500-A | 1Row | - | - | √ | - |
سوالات متداول نمایشگر ولتاژ و جریان مستقیم سری TD-0500
۱. نمایشگر TD-0500 برای چه کاربردی طراحی شده است؟
این دستگاه یک تجهیز اندازهگیری صنعتی جهت پایش و مانیتورینگ پارامترهای الکتریکی شبکه DC (ولتاژ و جریان) در تابلوهای برق، سیستمهای خورشیدی، باتریها و اتوماسیون صنعتی است.
۲. محدوده اندازهگیری ولتاژ و جریان در این سری چقدر است؟
- ولتاژ: تا ۵۰۰ ولت DC بهصورت مستقیم.
- جریان: در بازه ۳۰ میلیآمپر تا ۵ آمپر با شنت داخلی.
۳. آیا دستگاه امکان اندازهگیری جریانهای بالاتر از ۵ آمپر را دارد؟
بله، با استفاده از مدلهایی که از شنت خارجی (External Shunt) با خروجی ۷۵ میلیولت پشتیبانی میکنند، امکان مانیتورینگ جریانهای بالاتر از ۵ آمپر فراهم است.
۴. منبع تغذیه دستگاه چیست؟
تغذیه این نمایشگر در محدوده ۱۱۰ تا ۲۴۰ ولت AC (فرکانس ۵۰ تا ۶۰ هرتز) است.
۵. نحوه اتصال ورودی جریان چگونه است؟
اتصال ورودی جریان باید با دقت انجام شود؛ اتصالات Com و +I در سمت بار حتماً باید به شنت متصل باشند، در غیر این صورت اندازهگیری با خطا همراه خواهد بود.
6. ابعاد فیزیکی و نوع نصب دستگاه به چه صورت است؟
این دستگاه دارای طراحی تابلویی با ابعاد ۴۸x۹۶ میلیمتر است و برای نصب استاندارد روی درب تابلوهای کنترل و توزیع برق بهینه شده است.
7. نکات مهم در نصب و راهاندازی چیست؟
- به پلاریته (مثبت و منفی) منبع ولتاژ DC دقت کنید؛ جابجایی پلاریته باعث عدم امکان اندازهگیری ولتاژ و جریان خواهد شد.
- استفاده از شنت مناسب برای مدلهای جریان بالا الزامی است.
8. تفاوت مدلهای TD-0500-A و TD-0500-V در چیست؟
- TD-0500-V: به طور اختصاصی بر مانیتورینگ ولتاژ تمرکز دارد.
- TD-0500-A: جهت مانیتورینگ جریان مستقیم طراحی شده است (با پشتیبانی از شنت).
