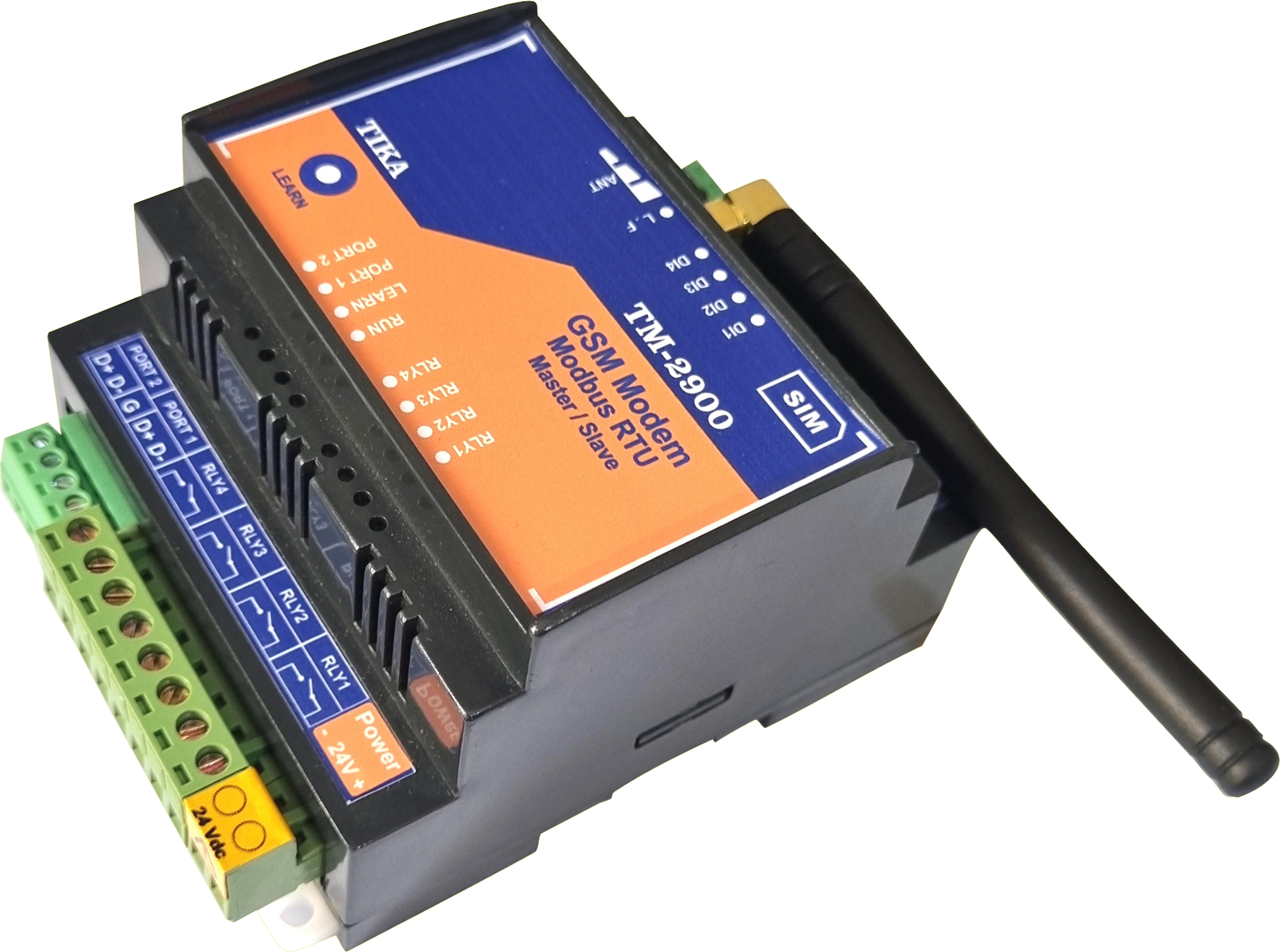

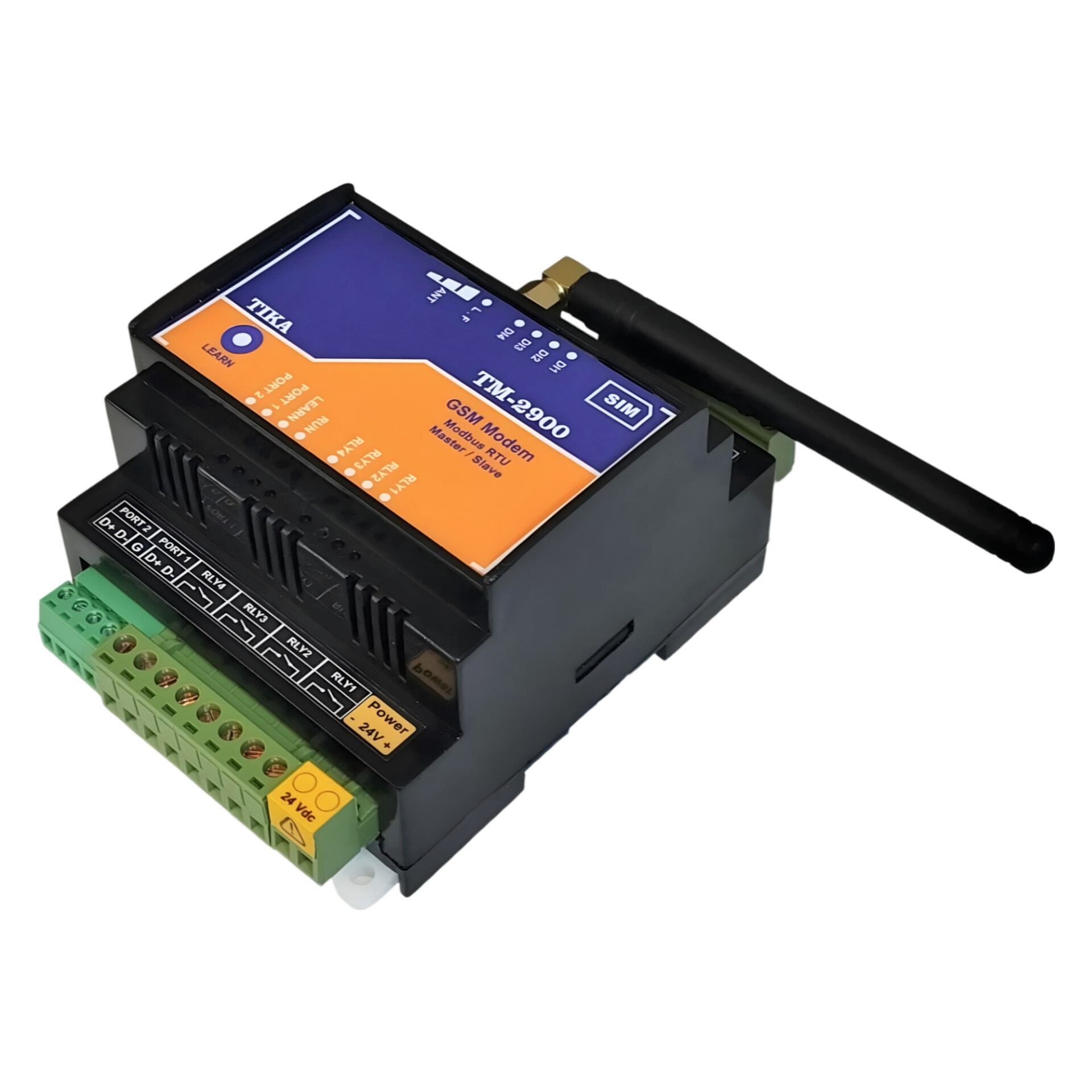

کنترل پیامکی مدباس دار TM-2900 دارای دو پورت Master/Slave با قابلیت ارسال و دریافت پیامک،برقراری تماس

معرفی کنترل پیامکی TM-2900:

جی‌اس‌ام مودم صنعتی TM-2900 یک کنترلر و مانیتورینگ از راه دور مبتنی بر GSM است که امکان ارسال و دریافت پیامک (SMS)، دریافت تماس، اجرای فرمان‌های کنترلی و تبادل داده با تجهیزات صنعتی را فراهم می‌کند. این دستگاه برای پروژه‌هایی طراحی شده است که در آن‌ها نیاز به اطلاع‌رسانی، کنترل و پایش تجهیزات از راه دور وجود دارد و با استفاده از سیم‌کارت‌های متعارف، داده‌ها و هشدارها را روی بستر شبکه GSM منتقل می‌کند. TM-2900 دارای 4 ورودی دیجیتال سخت‌افزاری، 4 خروجی رله‌ای، 64 ورودی دیجیتال مجازی، 60 خروجی دیجیتال مجازی، دو پورت سریال RS485 با قابلیت عملکرد در مدهای Master/Slave و یک ورودی 220V  برای تشخیص قطع برق است. در این دستگاه امکان تعریف 10 مخاطب و 24 پیام فراهم شده و پیام‌ها می‌توانند به‌صورت متن ثابت انگلیسی یا همراه با مقادیر پارامترهای اندازه‌گیری‌شده، داده‌های دریافتی از پورت‌های سریال و وضعیت داخلی دستگاه ارسال شوند. TM-2900 همچنین با پشتیبانی از نرم‌افزار کامپیوتری، اپلیکیشن اندروید، ریموت کنترل، تایمرهای دوره‌ای و مقایسه‌کننده داخلی، راهکاری منعطف و قابل اتکا جهت مدیریت دقیق هشدارها، ورودی‌ها، خروجی‌ها و تجهیزات تحت شبکه در کاربردهای صنعتی، کشاورزی و ساختمانی ارائه می‌دهد.

ویژگی‌های کنترل پیامکی TM-2900:

• مجهز به ماژول GSM برای ارسال و دریافت پیامک از راه دور و اجرای فرمان‌های کنترلی روی بستر شبکه تلفن همراه
• دارای 4 خروجی رله‌ای سخت‌افزاری و 60 خروجی دیجیتال مجازی جهت کنترل تجهیزات محلی و تجهیزات تعریف‌شده در شبکه
• مجهز به 4 ورودی دیجیتال سخت‌افزاری و 64 ورودی دیجیتال مجازی برای پایش وضعیت سنسورها، سوئیچ‌ها و داده‌های دریافتی از شبکه
• دارای دو پورت سریال RS485 با پروتکل Modbus-RTU و قابلیت عملکرد در دو مد Master و Slave
• امکان دریافت داده از تجهیزات دیگر از طریق پورت‌های سریال و ارسال آن‌ها به‌صورت سریال یا پیامک به نقاط دیگر
• قابلیت اتصال به سنسورهای دما و رطوبت و ارسال هشدار در صورت خروج پارامترها از حدود مجاز
• مجهز به مقایسه‌کننده داخلی برای کنترل پارامترها و گزارش نتیجه مقایسه از طریق پیامک، خروجی سریال یا فعال‌سازی خروجی‌های دیجیتال
• قابلیت تعریف 10 مخاطب و 24 پیام ثابت برای ارسال هشدارها و گزارش‌های متناسب با شرایط مختلف
• امکان ارسال پیامک بر اساس رخدادهای متنوع شامل تماس مخاطبین، تغییر وضعیت ریموت، تغییر وضعیت ورودی‌ها/خروجی‌ها، زمان‌بندی دقیقه‌ای، روزانه، هفتگی و ماهانه
• پشتیبانی از پیامک‌های ثابت یا حاوی مقادیر پارامترها شامل داده‌های سنسورها، داده‌های سریال، وضعیت ورودی‌ها، وضعیت خروجی‌ها و شمارنده‌ها
• مجهز به نرم‌افزار کامپیوتری اختصاصی جهت مشاهده وضعیت ورودی‌ها، خروجی‌ها، سنسورها، تنظیم پارامترها و کنترل دستگاه
• دارای اپلیکیشن اندروید برای مشاهده وضعیت دستگاه، کنترل خروجی‌های دیجیتال و انجام بخشی از تنظیمات
• قابلیت کنترل خروجی‌ها از طریق پیامک، اپلیکیشن اندروید یا تماس تک‌زنگ (Miss Call) بر اساس تنظیمات انجام‌شده
• امکان اتصال به ریموت کنترل و اجرای فرمان‌هایی مانند تغییر وضعیت خروجی‌ها یا ارسال پیامک با فشردن کلیدهای ریموت
• دارای شمارنده برای ورودی‌های دیجیتال و کلیدهای ریموت جهت ثبت تعداد تغییر وضعیت‌ها و پالس‌ها
• مجهز به ورودی 220V برای تشخیص قطع برق و امکان اعلام این وضعیت از طریق ارسال پیامک یا فعال‌سازی خروجی دیجیتال
• دارای ساعت و تاریخ قابل تنظیم به‌همراه باتری پشتیبان برای اجرای دقیق برنامه‌های زمانی و گزارش‌گیری دوره‌ای
• مجهز به 4 تایمر برای کنترل خروجی‌های دیجیتال و ارسال پیامک به‌صورت دوره‌ای بر حسب دقیقه
• قابلیت تعریف 10 برنامه زمانی دوره‌ای در بازه‌های روزانه، هفتگی و ماهانه برای کنترل خروجی‌ها یا ارسال پیامک
• امکان ارسال مجدد پیامک در صورت نرسیدن به مقصد جهت افزایش اطمینان در سیستم‌های هشدار
• قابلیت شارژ سیم‌کارت از طریق ارسال پیامک و کد شارژ برای مدیریت ساده‌تر سیم‌کارت‌های اعتباری
• امکان تشخیص مبلغ شارژ سیم‌کارت‌های اعتباری و ارسال پیامک هشدار در صورت نیاز
• کمک به پایش و کنترل از راه دور بدون نیاز به حضور فیزیکی اپراتور در محل تجهیز

کاربردهای کنترل پیامکی TM-2900:

• مرغداری
• پرورش قارچ
• سیستم‌های حفاظتی و اعلام حریق
• دزدگیر
• اتاق سرور
• اتوماسیون خانگی و BMS
• کشاورزی
• اتوماسیون صنعتی
• ایستگاه‌های پمپاژ آب شهری
• آب و فاضلاب
• شرکت‌های توزیع نیرو

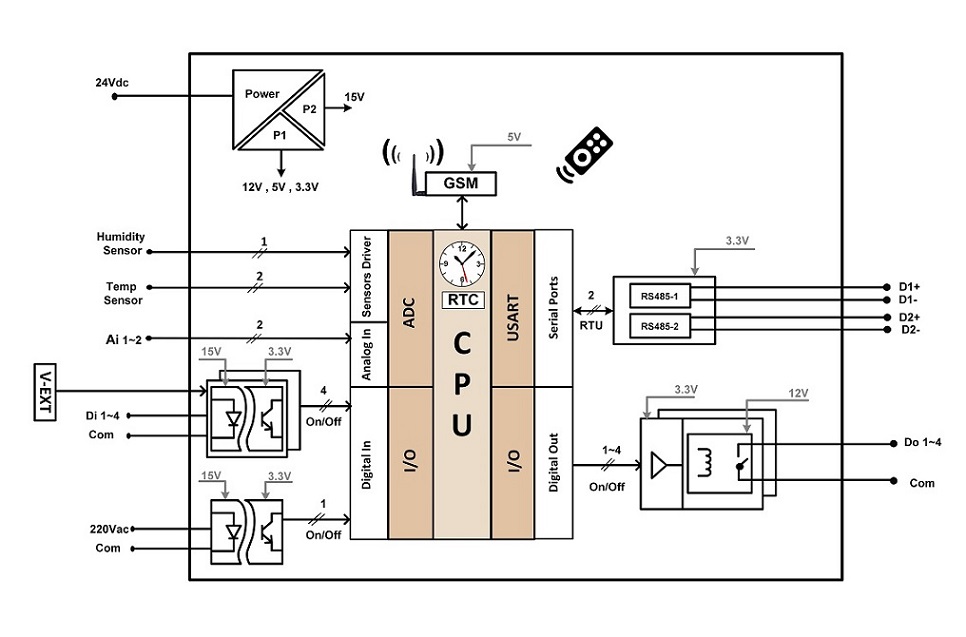

بلوک دیاگرام کنترل پیامکی TM-2900:

دستگاه TM-2900 یک راهکار جامع و پیشرفته جهت مدیریت دقیق، مانیتورینگ و کنترل از راه دور پروژه‌های صنعتی در بسترهای بی‌سیم است. این تجهیز با قابلیت کارکرد در دو مود Master و Slave، امکان نظارت بر تعداد زیادی از ورودی‌ها و خروجی‌ها را از طریق پیامک (SMS) و نرم‌افزار اندروید فراهم کرده و نیاز به کنترلرهای جانبی مانند PLC را در پروژه‌های گسترده مرتفع می‌سازد.

قابلیت‌های هوشمند و مزایای عملیاتی:

کنترل بی‌سیم در بستر GSM: مدیریت کامل تجهیزات از طریق ارسال و دریافت SMS با استفاده از سیم‌کارت‌های متعارف، بدون محدودیت فاصله.

تعریف ورودی و خروجی‌های مجازی: علاوه بر پورت‌های سخت‌افزاری، امکان تعریف ورودی/خروجی‌های مجازی در قالب Bit و Byte جهت اجرای سناریوهای پیچیده منطقی فراهم است.

مدیریت هوشمند Master/Slave: دستگاه با دارا بودن دو پورت سریال RS485 مستقل، می‌تواند به عنوان Master عمل کرده و مستقیماً سایر تجهیزات پروژه را مدیریت و وضعیت آن‌ها را گزارش نماید.

رابط کاربری اندروید: امکان مشاهده وضعیت پارامترها و صدور فرمان‌های قطع و وصل خروجی‌ها از طریق اپلیکیشن اختصاصی Android.

تحلیل بخش‌های اصلی مدار:

• مدیریت توان و پایداری سیستم (Power Section): دستگاه با ولتاژ استاندارد 24V DC راه‌اندازی می‌شود. واحد منبع تغذیه داخلی با تفکیک به دو بخش P1 و P2، تمامی ولتاژهای مورد نیاز (3.3V, 5V, 12V, 15V) را با پایداری بسیار بالا تأمین می‌کند تا از تداخل نویزهای مخابراتی GSM با بخش‌های حساس آنالوگ جلوگیری شود.
• هسته پردازشی و زمان‌سنجی (CPU & RTC): مرکز ثقل دستگاه یک CPU صنعتی با توان پردازش بالاست که وظیفه مدیریت پروتکل‌های Modbus-RTU و تحلیل پیام‌های دریافتی را بر عهده دارد. واحد RTC داخلی با نگهداری دقیق زمان، امکان ثبت وقایع و زمان‌بندی فرمان‌ها را میسر می‌سازد.
• ورودی‌های چندگانه و ایزولاسیون (Input Section): ورودی‌های آنالوگ و سنسور: مجهز به واحد ADC جهت تبدیل دقیق داده‌های سنسورهای دما، رطوبت و دو ورودی Ai 1~2.
• ورودی‌های دیجیتال و برق شهر: دارای ۴ کانال Di 1~4 و یک ورودی تشخیص برق شهر 220V AC که همگی از طریق اپتوکوپلرهای ایزوله به CPU متصل شده‌اند تا ایمنی کامل برد اصلی تضمین شود.
• ارتباطات و مانیتورینگ: مجهز به دو پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کندو دارای عملکرد در دو مد Master/Slave  می‌باشد.
• خروجی‌های رله‌ای قدرتمند (Digital Out): 4 کانال خروجی رله‌ای ایزوله (Do 1~4) با تحریک 12V در این مدل تعبیه شده است که امکان اجرای فرمان‌های دریافتی از طریق SMS، اپلیکیشن اندروید یا پروتکل‌های شبکه را به صورت آنی فراهم می‌کند.

نصب و راه اندازی کنترل پیامکی TM-2900

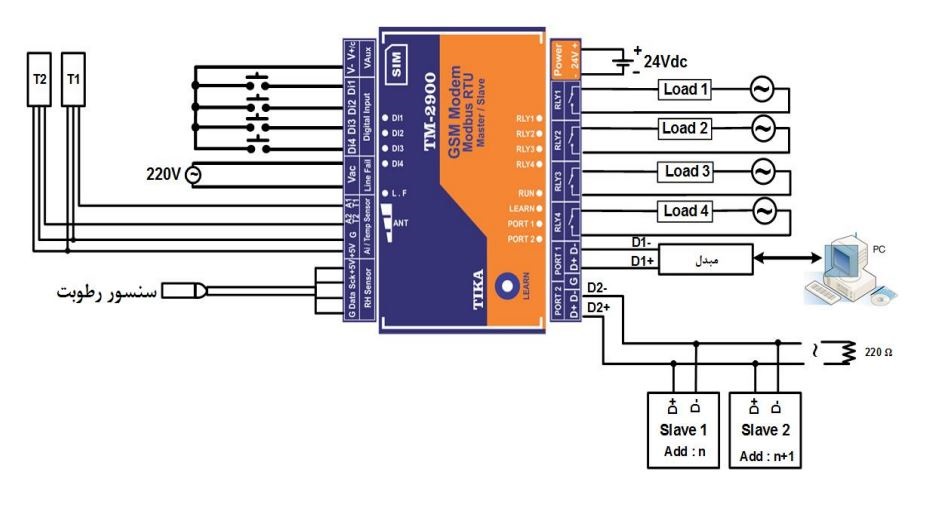

بررسی دیاگرام سیم بندی کنترل پیامکی TM-2900:

•  تغذیه 24 ولت DC: تغذیه ورودی دستگاه  18Vdc~30Vdc است.
• ورودی دیجیتال: چهار ورودی DI1 تا DI4 برای دریافت وضعیت کلید، کنتاکت یا آلارم خارجی در نظر گرفته شده و کنار آن‌ها ترمینال‌های V+ / Vaux / V- دیده می‌شود.
• ورودی سنسورها: در سمت چپ، دو ورودی دما برای T1 و T2 وجود دارد و در پایین همان بخش، ترمینال سنسور رطوبت با پایه‌های 5V / G / Data / +Sck قرار گرفته است؛ بنابراین دستگاه برای پایش هم‌زمان دما و رطوبت طراحی شده است.
• مانیتورینگ برق شهر: ورودی Vac به 220V متصل شده تا وضعیت برق شهر و قطع برق (Line Fail) توسط دستگاه تشخیص داده شود.
• خروجی رله‌ای: چهار خروجی RLY1 تا RLY4 برای کنترل Load 1 تا Load 4 استفاده شده‌اند. هر رله قابلیت کنترل بار AC و DC را دارد .
• پورت ارتباطی 1: ترمینال‌های -D1+ ، D1 در Port 1 از طریق مبدل به PC متصل شده‌اند و این پورت برای ارتباط دستگاه با سیستم Master استفاده می‌شود.
• پورت ارتباطی 2: ترمینال‌های -D2+ ، D2 در Port 2 به چند تجهیز Slave متصل شده‌اند، پس دستگاه از این پورت برای تبادل داده با تجهیزات شبکه Modbus استفاده می‌کند.

مدل های قابل سفارش کنترل پیامکی TM-2900

سوالات متداول کنترل پیامکی TM-2900:

۱. TM-2900 چه نوع دستگاهی است؟

TM-2900 یک کنترلر و مانیتورینگ صنعتی مبتنی بر GSM است که برای ارسال و دریافت پیامک، برقراری تماس، کنترل تجهیزات و پایش از راه دور استفاده می‌شود.

۲. آیا TM-2900 سنسور همراه دارد؟

خیر، این محصول بدون سنسور عرضه می‌شود و سنسورهای موردنیاز باید جداگانه سفارش داده شوند.

۳. TM-2900 از چه نوع ارتباطی پشتیبانی می‌کند؟

این دستگاه دارای دو پورت RS485 با پشتیبانی از Modbus-RTU است و می‌تواند در مدهای Master و Slave کار کند.

۴. چه ورودی‌ها و خروجی‌هایی در TM-2900 وجود دارد؟

TM-2900 دارای 4 ورودی دیجیتال سخت‌افزاری و 4 خروجی رله‌ای سخت‌افزاری است. همچنین 64 ورودی دیجیتال مجازی و 60 خروجی دیجیتال مجازی هم دارد.

۵. آیا TM-2900 می‌تواند با سنسور دما و رطوبت کار کند؟

بله، این دستگاه از اتصال به سنسورهای دما و رطوبت پشتیبانی می‌کند و می‌تواند در صورت خروج مقادیر از محدوده مجاز، هشدار ارسال کند.

۶. TM-2900 چگونه هشدارها را ارسال می‌کند؟

هشدارها می‌توانند از طریق SMS، تماس، خروجی سریال، فعال‌سازی خروجی‌ها یا بر اساس زمان‌بندی دوره‌ای ارسال شوند.

۷. آیا TM-2900 از نرم‌افزار و اپلیکیشن پشتیبانی می‌کند؟

بله، دستگاه دارای نرم‌افزار کامپیوتری اختصاصی و اپلیکیشن اندروید است که برای مشاهده وضعیت، کنترل خروجی‌ها و تنظیمات کاربرد دارد.

۸. TM-2900 چه قابلیت‌های زمانی دارد؟

این دستگاه دارای ساعت و تاریخ قابل تنظیم با باتری پشتیبان، 4 تایمر و 10 برنامه زمانی دوره‌ای در حالت‌های روزانه، هفتگی و ماهانه است.

۹. آیا TM-2900 امکان کنترل با ریموت یا تماس را دارد؟

بله، دستگاه از ریموت کنترل و تماس تک‌زنگ (Miss Call) برای اجرای فرمان‌ها و کنترل خروجی‌ها پشتیبانی می‌کند.

۱۰. ابعاد و تغذیه TM-2900 چگونه است؟

تغذیه دستگاه 18Vdc تا 30Vdc است و بدنه آن به‌صورت ریلی/دیواری با ابعاد 83×116×60 میلی‌متر طراحی شده است.

11.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

12.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .
