نمایشگر و کنترلر رطوبت و دما TD-1200-RH

معرفی نمایشگر و کنترلر رطوبت و دما TD-1200-RH:

نمایشگر و کنترلر رطوبت و دما TD-1200-RH یک تجهیز کنترل صنعتی است که با بهره‌گیری از یک سنسور کالیبره‌شده سوئیسی، اندازه‌گیری و نمایش دقیق پارامترهای رطوبت در محدوده 0 تا 100 درصد و دما در محدوده -40 تا 120 درجه سانتی‌گراد را امکان‌پذیر می‌سازد. این دستگاه علاوه بر پایش مقادیر اصلی، قابلیت محاسبه و اندازه‌گیری نقطه شبنم را نیز دارا است. مجهز بودن به 2 خروجی رله مستقل با نقاط تنظیم (SET POINT) مجزا برای دما و رطوبت، این تجهیز را به گزینه‌ای ایده‌آل جهت مدیریت دقیق فرآیندهای محیطی در صنایع تهویه، کشاورزی، سردخانه‌ای و سالن‌های پرورش قارچ تبدیل کرده است.

ویژگی‌های نمایشگر و کنترلر رطوبت و دما TD-1200-RH:

• اتصال به سنسور کالیبره سوئیسی: قابلیت اتصال به یک سنسور دیجیتال دما و رطوبت کالیبره‌شده سوئیسی با دقت و پایایی بالا در شرایط محیطی سخت.
• پورت ارتباطی RS485 اختیاری: مجهز به پورت صنعتی RS485 تحت پروتکل استاندارد Modbus-RTU برای مانیتورینگ و شبکه‌کردن چندین دستگاه روی یک باس دو سیمه و قابلیت اتصال به PC، HMI، PLC و سایر تجهیزات کنترلی.
• پشتیبانی از کابل‌های طولانی: امکان افزایش طول کابل سنسور دما و رطوبت تا حداکثر 20 متر با غلاف و پوشش محافظ جهت جلوگیری از ضربه و پاشش مستقیم آب.
• دو خروجی رله مستقل: قابلیت فرمان مجزا به 2 مدار کنترلی؛ دما و رطوبت به طور کاملاً مستقل دارای رله فرمان با نقطه تنظیم اختصاصی هستند.
• تشخیص و اندازه‌گیری نقطه شبنم: قابلیت محاسبه دقیق نقطه شبنم برای جلوگیری از میعان و آسیب به تجهیزات.
• تنظیمات نرم‌افزاری آسان: دارای منوی کاربرپسند و ساده برای پیکربندی سریع نقاط تنظیم و مدهای کاری.
• نصب و استفاده آسان: مناسب برای راه‌اندازی سریع در پروژه‌های مختلف.
• نرم‌افزار اختصاصی: دارای نرم‌افزار تنظيمات و مانيتورينگ و كنترل خروجی‌ها

کاربردهای نمایشگر و کنترلر رطوبت و دما TD-1200-RH:

• اتوماسیون صنعتی
• سردخانه‌ها
• یخچال‌های صنعتی
• پرورش قارچ
• مرغداری
• صنایع غذایی
• انبارها
• کارخانجات

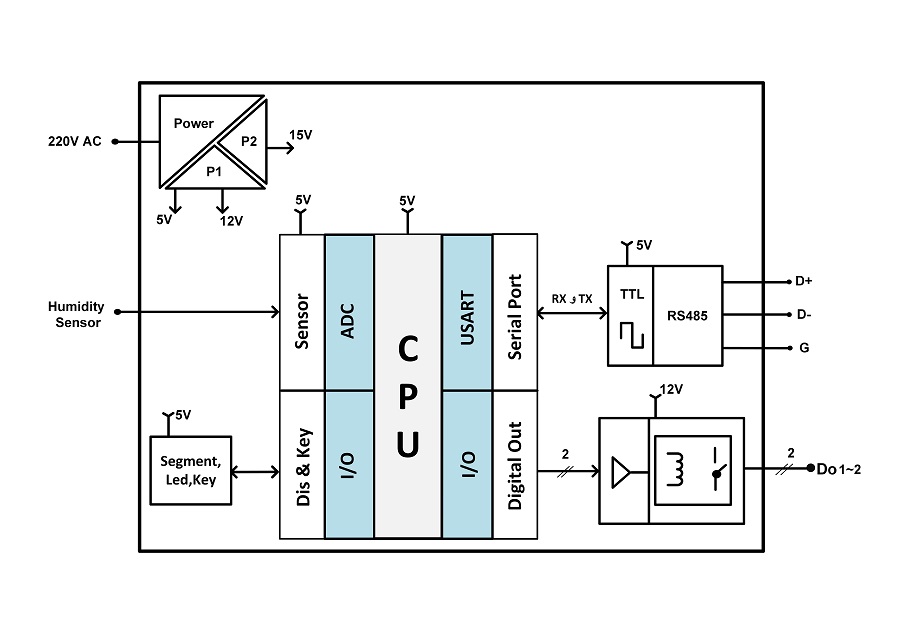

بلوک دیاگرام نمایشگر و کنترلر رطوبت و دما TD-1200-RH:

کنترلر صنعتی مدل TD-1200-RH یک تجهیز تخصصی جهت مدیریت دقیق پارامترهای محیطی در فرآیندهای صنعتی است. بلوک دیاگرام این دستگاه از ورودی سنسور شروع شده و به خروجی‌های دیجیتال رله‌ای و پورت ارتباطی ختم می‌شود. ویژگی بارز این مدل، قابلیت اتصال مستقیم به برق شهری و ایزولاسیون کامل بخش‌های داخلی جهت حفظ پایداری است.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این دستگاه با ورودی 220V AC تغذیه می‌شود. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، انرژی لازم برای بخش‌های پردازشی، درایور رله‌ها و قسمت‌های آنالوگ را تأمین می‌کند. این ساختار به پایداری عملکرد بخش‌های مختلف دستگاه در محیط‌های صنعتی کمک می‌کند.
• ورودی سنسور (Sensor Input): این تجهیز دارای یک کانال ورودی سنسور رطوبت و دما است. سیگنال‌ها پس از عبور از Sensor Driver و تبدیل در واحد ADC، توسط CPU پردازش می‌شوند.
• خروجی دیجیتال (Digital Out): دارای دو کانال خروجی Do 1~2 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی On/Off  است.
• ارتباطات و مانیتورینگ: TD-1200-RH مجهز به پورت سریال صنعتی RS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ ،D-و G به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment، LED  و کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

نصب و راه اندازی نمایشگر و کنترلر رطوبت و دما TD-1200-RH

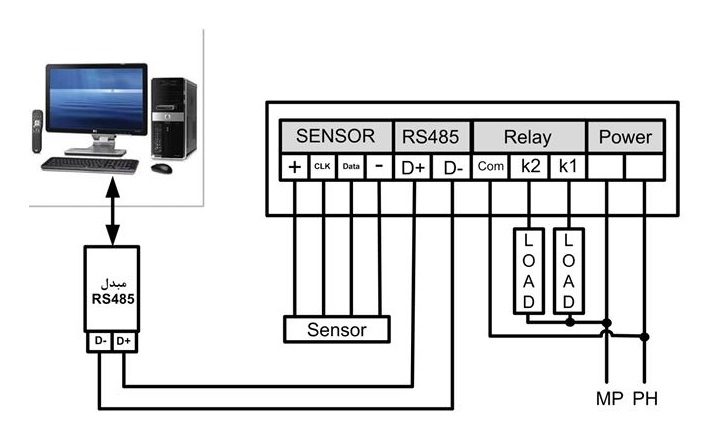

بررسی دیاگرام سیم بندی نمایشگر و کنترلر رطوبت و دما TD-1200-RH:

•   تغذیه (Power): تغذیه دستگاه از طریق ترمینال‌های بخش Power با ولتاژ 220Vac تأمین می‌شود. در دیاگرام، فاز به ترمینال PH و نول به ترمینال MP متصل شده است.
•   سنسور (Sensor): این بخش دارای چهار ترمینال شامل + (تغذیه سنسور)، CLK (سیگنال کلاک)، Data (سیگنال داده) و - (زمین مشترک) است که اتصالات یک سنسور رطوبت و دما را برقرار می‌کنند.
•  خروجی رله (Relay): دستگاه دارای دو خروجی رله k1 و k2 با یک پایه مشترک (Com) است. در این مدار، هر رله قابلیت کنترل مستقل بارهای AC و DC را داراست.
•  ارتباط (RS485): ترمینال‌های +D و -D در بخش RS485 جهت برقراری ارتباط با مبدل و انتقال داده‌ها به سیستم مانیتورینگ کامپیوتری تعبیه شده‌اند.

مدل های قابل سفارش نمایشگر و کنترلر رطوبت و دما TD-1200-RH

سوالات متداول نمایشگر و کنترلر رطوبت و دما TD-1200-RH:

۱. نمایشگر TD-1200-RH برای چه کاربردهایی مناسب است؟

این دستگاه برای کنترل دقیق دما و رطوبت در محیط‌هایی مانند سالن‌های پرورش قارچ، مرغداری‌ها، سردخانه‌ها، گلخانه‌ها و انبارهای دارویی طراحی شده است.

۲. این دستگاه از چه نوع سنسوری استفاده می‌کند؟

این کنترلر از سنسورهای دیجیتال کالیبره شده سوئیسی (سری SHT30) پشتیبانی می‌کند که دقت بسیار بالا و پایداری طولانی‌مدت در شرایط محیطی سخت دارند.

۳. آیا دستگاه قابلیت محاسبه نقطه شبنم (Dew Point) را دارد؟

بله، یکی از ویژگی‌های شاخص این مدل، قابلیت محاسبه و نمایش نقطه شبنم بر اساس داده‌های دما و رطوبت است که برای جلوگیری از میعان در محیط‌های صنعتی بسیار حیاتی است.

۴. این کنترلر چند رله خروجی دارد؟

دستگاه مجهز به ۲ رله خروجی مستقل است که یکی برای کنترل دما و دیگری برای کنترل رطوبت (با نقاط تنظیم مجزا) استفاده می‌شود.

۵. تفاوت مدل TD-1200-RH با مدل TD-1200-RH-S در چیست؟

مدل پایه فاقد پورت شبکه است، اما مدل RH-S مجهز به پورت ارتباطی RS485 تحت پروتکل Modbus-RTU می‌باشد که امکان مانیتورینگ تحت شبکه را فراهم می‌کند.

۶. حداکثر فاصله مجاز سنسور تا دستگاه چقدر است؟

با استفاده از کابل‌های شیلددار و مناسب، امکان افزایش طول کابل سنسور تا ۲۰ متر وجود دارد.

۷. تنظیمات دستگاه به چه صورت انجام می‌شود؟

تمامی تنظیمات شامل نقاط عملکرد (Setpoints) و پارامترهای کالیبراسیون از طریق ۳ کلید روی پنل دستگاه و منوی کاربری آن به‌سادگی قابل انجام است.

۸. تغذیه ورودی دستگاه چیست؟

این دستگاه به‌صورت مستقیم با برق شهری (110Vac~240Vac) کار می‌کند و نیاز به منبع تغذیه جداگانه ندارد.

۹. آیا امکان کالیبره کردن مقادیر وجود دارد؟

بله، در منوی تنظیمات دستگاه، امکان اعمال Offset برای کالیبراسیون نرم‌افزاری دما و رطوبت جهت هماهنگی با مرجع‌های آزمایشگاهی پیش‌بینی شده است.

۱۰. ابعاد بدنه و نحوه نصب آن چگونه است؟

دستگاه دارای بدنه تابلویی با ابعاد استاندارد 36x72 میلی‌متر است که فضای کمی را در تابلو برق اشغال می‌کند.

10.تنظیمات پورت سریال (در مدل S)برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

11.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .
