پاور میتر سه فاز تابلویی TD-1540

معرفی نمایشگر برق سه فاز TD-1540:

نمایشگر برق سه‌فاز TD-1540 یک تجهیز اندازه‌گیری و پایش صنعتی الکتریکی است که برای نمایش دقیق ولتاژهای خطی و فازی، جریان‌ها (در مدل‌های با پسوند A ،V و VA) و سایر پارامترهای شبکه مانند فرکانس و توان ظاهری به کار می‌رود. این نمایشگر در سری مدل‌های با پسوند M قابلیت محاسبه 30 پارامتر مختلف شبکه را دارا بوده و به پورت ارتباط سریال مجهز است. مدل TD-1540M امکان ارسال داده‌ها به کامپیوتر، شبکه‌کردن چندین دستگاه با پروتکل‌های استاندارد و ثبت اطلاعات در تجهیزاتی مانند PLC، HMI و دیتالاگر صنعتی TM-1910 را فراهم می‌سازد تا بستری کاملاً پایدار را جهت مدیریت دقیق پارامترهای انرژی در شبکه برق سه‌فاز ارائه دهد.

ویژگی‌های نمایشگر برق سه فاز TD-1540:

• مجهز به فناوری اندازه‌گیری True RMS جهت نمایش دقیق مقادیر در سیگنال‌های دارای اعوجاج و هارمونیک
• دارای کلاس دقت 0.5 برای ولتاژ و جریان جهت پایش بسیار دقیق و بدون خطای مقادیر الکتریکی
• دارای کلاس دقت 1 برای توان در مدل مولتی با پسوند M جهت محاسبه بهینه توان مصرفی سیستم
• قابلیت انتخاب ضریب CT و PT به‌صورت نرم‌افزاری جهت انطباق با ترانس‌های جریان و ولتاژ مختلف در شبکه
• قابلیت انجام کالیبراسیون به‌صورت نرم‌افزاری جهت سهولت در تنظیم مجدد دستگاه بدون نیاز به پتانسیومترهای سخت‌افزاری
• مجهز به قابلیت محاسبه 30 پارامتر مختلف الکتریکی در مدل‌های با پسوند M برای آنالیز کامل شبکه برق
• قابلیت شبکه‌سازی و اتصال به PC، PLC، HMI و دیتالاگر صنعتی در مدل‌های دارای پورت ارتباطی TD-1540M
• امکان تنظیم پارامترها و کالیبراسیون با پورت سریال و از طریق نرم‌افزار اختصاصی تحت ویندوز همراه دستگاه
• دارای صفحه نمایش دیجیتال واضح جهت قرائت آسان مقادیر ولتاژ فازی/خطی و جریان در اتاق‌های فرمان و تابلوها

کاربردهای نمایشگر برق سه فاز TD-1540:

• مدیریت شبکه برق
• تابلو سازی
• اتوماسیون صنعتی برق

بلوک‌ دیاگرام نمایشگر برق سه فاز TD-1540:

ترانسمیتر مدل TD-1540 یک راهکار جامع و صنعتی جهت مدیریت دقیق پارامترهای الکتریکی در سیستم‌های سه‌فاز است. این تجهیز با بهره‌گیری از معماری ایزوله و پورت‌ ارتباطی استاندارد، امکان اندازه‌گیری، تبدیل و انتقال داده‌های برق قدرت را به سیستم‌های کنترل مرکزی با دقت مناسب کاربردهای صنعتی فراهم می‌آورد.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این دستگاه با ورودی 220V AC تغذیه می‌شود. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، انرژی لازم برای بخش‌های پردازشی، درایور رله‌ها و قسمت‌های آنالوگ را تأمین می‌کند. این ساختار به پایداری عملکرد بخش‌های مختلف دستگاه در محیط‌های صنعتی کمک می‌کند.
• واحد اندازه‌گیری (Measurement Unit): دستگاه دارای ورودی‌های مجزا برای اندازه‌گیری ولتاژ فازهای R، S و T و سه مسیر اندازه‌گیری جریان (I1~I3) است. سیگنال‌های ولتاژ پس از عبور از مدار تضعیف‌کننده و سیگنال‌های جریان پس از تبدیل جریان به ولتاژ، به واحد ADC منتقل می‌شوند تا پردازش و به داده‌های دیجیتال تبدیل شوند.
• خروجی‌ آنالوگ (Analog Out): دستگاه دارای سه کانال خروجی آنالوگ است که سیگنال هر کانال به‌صورت ولتاژی (Vo 1~3) یا جریانی (Io 1~3) ارائه می‌شود. این خروجی‌ها برای انتقال مقادیر اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات در کاربردهای صنعتی به‌کار می‌روند. این بخش امکان ارائه سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند.
• ارتباطات و مانیتورینگ: TD-1540 مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های +D و -D به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment،  LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

نصب و راه اندازی نمایشگر برق سه فاز TD-1540

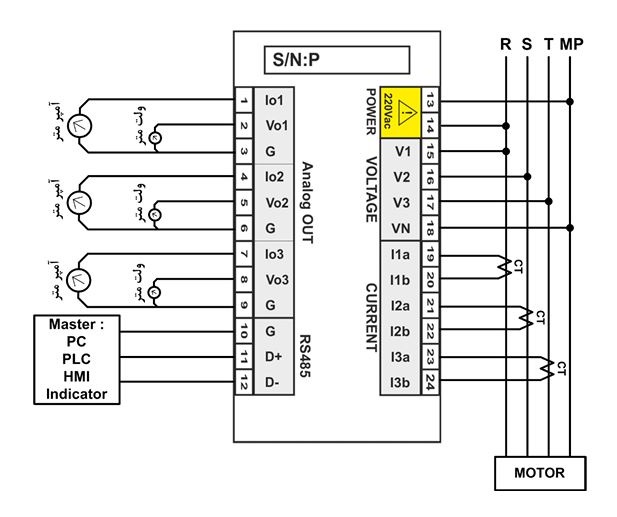

بررسی دیاگرام سیم بندی نمایشگر برق سه فاز TD-1540:

• تغذیه دستگاه (Power): تغذیه عملیاتی دستگاه از طریق برق شهری 220Vac(ترمینال‌های ۱۳ و ۱۴) تأمین می‌شود.
• ورودی‌های ولتاژ (Voltage Inputs): ترمینال‌های ۱۵ تا ۱۸ (V1, V2, V3, VN) برای نمونه‌برداری دقیق ولتاژ سه فاز (خط‌های R، S، T) و نول (MP) طراحی شده‌اند.
• ورودی‌های جریان (Current Inputs): ترمینال‌های ۱۹ تا ۲۴ (I1a/b, I2a/b, I3a/b) جهت اتصال سه عدد ترانسفورماتور جریان (CT) بر روی فازهای R، S و T برای اندازه‌گیری جریان مصرف‌کننده (مانند الکتروموتورها) تعبیه شده‌اند.
• خروجی‌های آنالوگ (Analog OUT): دستگاه مجهز به ۳ کانال خروجی آنالوگ مستقل (ترمینال‌های ۱ تا ۹) است. هر کانال دارای سیگنال‌های ولتاژ (Vo1 تا Vo3) و جریان (Io1 تا Io3) با زمین مشترک (G) است که امکان انتقال مقادیر اندازه‌گیری‌شده به نمایشگرها، ولوها یا کنترلرها را فراهم می‌سازد.
• ارتباط (RS485): ترمینال‌های ۱۰ تا ۱۲ (-G, D+, D) برای تبادل داده بر بستر RS485 تحت پروتکل Modbus جهت اتصال به سیستم‌های بالادست از جمله PLC، HMI، PC و نمایشگرهای جانبی استفاده می‌شوند.

مدل های قابل سفارش نمایشگر برق سه فاز TD-1540

سوالات متداول نمایشگر برق سه فاز تابلویی TD-1540:

۱. TD-1540 چه تفاوتی با نمایشگرهای معمولی دارد؟

این دستگاه یک آنالایزر حرفه‌ای سه‌فاز است که در مدل مولتی (M) می‌تواند تا ۳۰ پارامتر مختلف شبکه را محاسبه و نمایش دهد و دارای خروجی‌های آنالوگ و پورت سریال است.

۲. دستگاه چه کمیت‌هایی را اندازه‌گیری می‌کند؟

بسته به مدل انتخابی، دستگاه ولتاژهای خطی و فازی، جریان‌ها، فرکانس، توان‌های اکتیو، راکتیو و ظاهری و همچنین ضریب قدرت را نمایش می‌دهد.

۳. دقت اندازه‌گیری TD-1540 چقدر است؟

این نمایشگر دارای کلاس دقت 0.5 برای ولتاژ و جریان و کلاس دقت 1 برای توان است و از تکنولوژی True RMS برای اندازه‌گیری دقیق در شبکه دارای نویز استفاده می‌کند.

۴. مدل‌های مختلف این دستگاه چه تفاوتی دارند؟

• V: فقط ولتمتر سه‌فاز
• M: مولتی‌متر کامل سه‌فاز
• S: دارای پورت ارتباطی RS485
• 3AO: دارای ۳ خروجی آنالوگ (جریانی/ولتاژی)

۵. آیا می‌توان از ترانس جریان (CT) و ولتاژ (PT) استفاده کرد؟

بله، ضرایب CT و PT در این دستگاه به‌صورت نرم‌افزاری قابل تنظیم هستند تا با هر نوع ترانسی در شبکه مطابقت داشته باشد.

۶. مشخصات خروجی‌های آنالوگ دستگاه چیست؟

در مدل‌های دارای خروجی آنالوگ، ۳ کانال مجزا با رزولوشن 12 بیت وجود دارد که سیگنال‌های استاندارد 0-10V یا 0-20mA ارائه می‌دهند.

7.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

8.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .

9. ابعاد و منبع تغذیه دستگاه چگونه است؟

• تغذیه: ۱۱۰ تا ۲۴۰ ولت AC
• ابعاد: ۹۶×۹۶×۹۶ میلی‌متر (نصب تابلویی)
