ترانسمیتر وزن (مستر/اسلیو)-TM-2020-D یک کانال(لودسل) با نمایشگر

معرفی ترانسمیتر و نمایشگر وزن یک کانال TM-2020:

ترانسمیتر و نمایشگر وزن TM-2020 یک دستگاه حرفه‌ای و پیشرفته برای توزین صنعتی، نمایش وزن، کنترل وزن و انتقال داده لودسل است که به‌عنوان تقویت‌کننده، ترانسمیتر، کنترلر و نمایشگر تک‌کانال وزن طراحی شده است. این دستگاه با پشتیبانی از انواع لودسل و Strain Gauge، دقت بالا در اندازه‌گیری، قابلیت کالیبراسیون نرم‌افزاری، خروجی آنالوگ، خروجی سریال و امکانات کنترلی متنوع، گزینه‌ای مناسب برای استفاده در سیستم‌های توزین صنعتی، بچینگ، کیسه‌پرکن و خطوط تولید به شمار می‌رود.

TM-2020 با صفحه‌نمایش داخلی، نرم‌افزار تنظیمات و مانیتورینگ، و قابلیت ارتباط با PLC، HMI، PC و سایر تجهیزات صنعتی، یک راهکار کامل برای کنترل و پایش وزن در محیط‌های صنعتی محسوب می‌شود.

ویژگی‌های ترانسمیتر و نمایشگر وزن یک کانال TM-2020:

• مجهز به مبدل آنالوگ به دیجیتال 24 بیتی با دقت بالا
• دارای مبدل آنالوگ به دیجیتال داخلی 16 بیتی
• ایزولاسیون تغذیه از سیگنال ورودی لودسل برای افزایش پایداری و کاهش نویز
• ایزولاسیون خروجی آنالوگ از سنسور وزن
• دارای سرعت رله‌زنی بالا تا 20 بار در ثانیه
• پشتیبانی از سرعت نمونه‌برداری وزن از 6.25 تا 1920 هرتز
• دارای مدهای کاری اتوماتیک و دستی برای بارگیری و تخلیه جهت مدیریت دقیق دستگاه
• امکان تعریف فیلترهای دیجیتال جهت حذف اثرات نویز و لرزش
• پشتیبانی از لودسل و Strain Gauge به‌صورت 4 سیمه یا 6 سیمه
• امکان کالیبراسیون با وزنه‌های استاندارد یا بر اساس مشخصات لودسل
• قابلیت تعریف تایمر تأخیر در وصل و قطع برای تمام رله‌ها
• مجهز به صفحه نمایشگر برای نمایش مقادیر اندازه‌گیری‌شده و انجام تنظیمات
• قابلیت Scale بندی خروجی آنالوگ بر اساس وزن یا سایر پارامترهای دستگاه
• پشتیبانی از Modbus RTU و تبادل داده در شبکه‌های مدباس
• قابلیت عملکرد پورت‌های سریال در حالت‌های Continues / Slave / Master
• دارای رنج وسیع Baud Rate برای پورت RS485 از 2400 تا 57400
• امکان توسعه ورودی‌ها و خروجی‌ها از طریق پورت سریال
• قابلیت ارسال و دریافت داده از تجهیزات دیگر بدون نیاز به مستر
• قابل اتصال به PLC، HMI، PC، Indicator و امکان شبکه‌کردن چند دستگاه روی BUS دو سیمه
• قابلیت برنامه‌ریزی جداگانه برای هر رله جهت فرمان به دریچه‌ها، رله تخلیه، رله کیسه‌گیر و رله دو سرعته
• دارای دو پورت سریال RS485
• دارای 4 ورودی دیجیتال با قابلیت تنظیم مستقل
• مجهز به نرم‌افزار TM-Setting برای تنظیمات و مانیتورینگ
• دارای دو ردیف نمایشگر برای نمایش پارامترهای مختلف
• دارای خروجی آنالوگ ولتاژ یا جریان (0 تا 5/10 ولت یا 0/4 تا 20 میلی‌آمپر)
• دارای رله‌های برنامه‌پذیر با امکان تعریف چندین نوع برنامه
• دارای یک کانال ورودی لودسل

کاربردهای ترانسمیتر و نمایشگر وزن یک کانال TM-2020:

• صنعت بچینگ
• باسکول‌های سنگین
• سیستم‌های کنترل وزن در صنعت بسته‌بندی
• کیسه‌پرکن‌ها
• صنایع غذایی
• اندازه‌گیری نیرو و گشتاور
• صنایع شیمیایی
• انواع سیستم‌های توزین صنعتی
• کنترل و مانیتورینگ وزن در خطوط تولید
• سیستم‌های بارگیری و تخلیه اتوماتیک

بلوک دیاگرام نمایشگر و کنترلر وزن TM-2020:

نمایشگر لودسل مدل TM-2020 یک تجهیز پیشرفته و صنعتی جهت مدیریت دقیق فرآیند‌های توزین الکتریکی و کنترل وزن در پروژه‌‌های اتوماسیون است. این دستگاه با بهره‌گیری از معماری ایزوله و مبدل آنالوگ به دیجیتال (ADC) ۲۴ بیتی، دقت و پایداری بالایی را در سخت‌ترین شرایط محیطی و نویز‌های شدید صنعتی ارائه می‌دهد.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این کنترلر با ورودی استاندارد 24V DC کار می‌کند. واحد تغذیه داخلی با تفکیک ولتاژهای 5V (برای تحریک لودسل)، 3.3V (بخش پردازشی)، 12V (بخش رله‌ها) و ریل اختصاصی 15V (بخش آنالوگ)، پایداری عملکرد دستگاه را تضمین کرده است.
• ورودی لودسل: سیگنال‌های +Sig و -Sig با دقت بسیار بالا توسط واحد ADC پردازش می‌شوند تا کمترین خطای اندازه‌گیری حاصل شود.
• ورودی دیجیتال (Digital In): این دستگاه دارای چهار ورودی دیجیتال (Di 1~4) است. مدار ورودی مجهز به بخش V-EXT و ایزولاتور اپتیکال است که سیگنال‌ها را پیش از ورود به هسته پردازشی، ایمن‌سازی می‌کند.
• خروجی آنالوگ (Analog Out): دستگاه دارای یک کانال خروجی آنالوگ است که سیگنال این کانال به‌صورت ولتاژی (Vo 1) یا جریانی (Io 1) ارائه می‌شود. این خروجی‌ها برای انتقال مقادیر اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات در کاربردهای صنعتی به‌کار می‌روند. این بخش امکان ارائه سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند.
• خروجی‌های دیجیتال (Digital Out): دارای پنج کانال خروجی Do 1~5 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی  On/Off است.
• ارتباطات و مانیتورینگ: TM-2020 مجهز به دو پورت مستقل RS485 است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment،  LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

نصب و راه اندازی نمایشگر و کنترلر وزن TM-2020

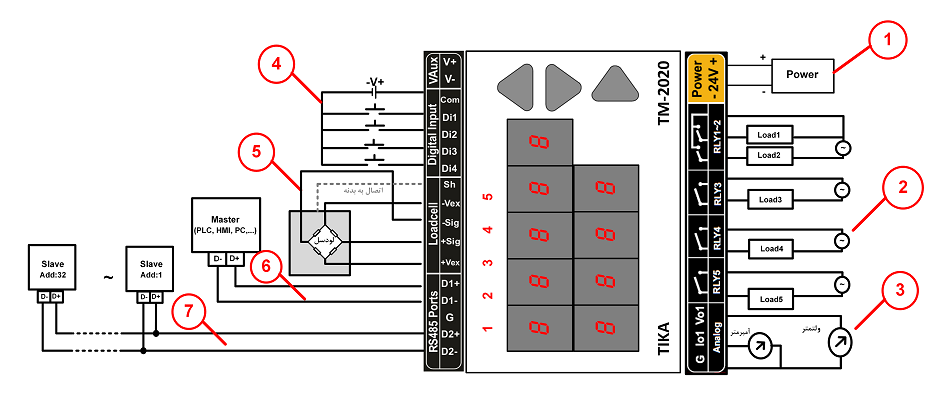

بررسی دیاگرام سیم بندی نمایشگر و کنترلر وزن TM-2020:

1. تغذیه 24 ولت DC: تغذیه ورودی دستگاه  18Vdc~30Vdcاست.
2. خروجی‌های رله: دستگاه دارای چند خروجی رله مستقل RLY1 تا RLY5 است. هر رله می‌تواند بار خودش را به‌صورت مستقل کنترل کند و نمایش بارهای AC/DC در دیاگرام، نمونه سیم‌بندی است.
3. خروجی آنالوگ: بخش آنالوگ با ترمینال‌های G, Vo1, Io1 مشخص شده و برای ارسال خروجی ولتاژ/جریان به تجهیزات بالادست استفاده می‌شود.
4.  ورودی دیجیتال: بخش Digital Input شامل VAux, V+, V-, Com, Di1 تا Di4 است و برای دریافت سیگنال‌های دیجیتال یا فرمان‌های کنترلی به‌کار می‌رود.
5. اتصال لودسل: ورودی Loadcell برای اتصال لودسل با ترمینال‌های Sh, -Vex, -Sig, +Sig, +Vex در نظر گرفته شده و امکان اندازه‌گیری وزن را فراهم می‌کند.
6. ارتباط با Master: ترمینال‌های D- و D+ برای ارتباط دستگاه با PLC, HMI, PC و سایر مسترها استفاده می‌شوند.
7. اتصال شبکه RS485 : بخش پایین تصویر، اتصال چند Slave روی باس RS485 را نشان می‌دهد که با ترمینال‌های +D و -Dبه‌صورت مشترک شبکه

مدل های قابل سفارش نمایشگر و کنترلر وزن یک کانال TM-2020

سوالات متداول ترانسمیتر وزن TM-2020-D:

۱. ترانسمیتر و نمایشگر TM-2020-D چه کاربردی در صنعت دارد؟

این دستگاه یک راهکار جامع برای توزین صنعتی، نمایش و کنترل وزن است. از این مدل به‌طور گسترده در سیستم‌های بچینگ، کیسه‌پرکن‌ها، باسکول‌های صنعتی و خطوط تولید برای اندازه‌گیری دقیق وزن و کنترل فرآیندهای بارگیری و تخلیه استفاده می‌شود.

۲. قابلیت‌های ارتباطی این دستگاه با سایر تجهیزات چگونه است؟

TM-2020-D مجهز به دو پورت سریال RS485 است و از پروتکل استاندارد Modbus RTU پشتیبانی می‌کند. این ویژگی امکان اتصال آسان به PLC، HMI، کامپیوتر و همچنین شبکه‌سازی چندین دستگاه روی یک خط را فراهم می‌سازد.

۳. وضعیت ورودی‌ها و خروجی‌های دستگاه به چه صورت است؟

این ترانسمیتر دارای ۱ کانال ورودی لودسل، ۴ ورودی دیجیتال ایزوله برای فرامین خارجی و ۵ خروجی رله قابل برنامه‌ریزی است. همچنین یک خروجی آنالوگ ایزوله (ولتاژی/جریانی) با دقت ۱۴ بیت برای انتقال مقدار وزن به سیستم‌های کنترلر در اختیار دارید.

۴. آیا این دستگاه در برابر نویزهای صنعتی مقاوم است؟

بله، TM-2020-D با بهره‌گیری از مبدل ADC ۲۴ بیتی و ایزولاسیون کامل بخش تغذیه، سیگنال لودسل و خروجی‌های آنالوگ، پایداری بسیار بالایی در محیط‌های پرنویز صنعتی دارد و نرخ نمونه‌برداری آن تا ۱۹۲۰ هرتز قابل تنظیم است.

5.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

6.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .
