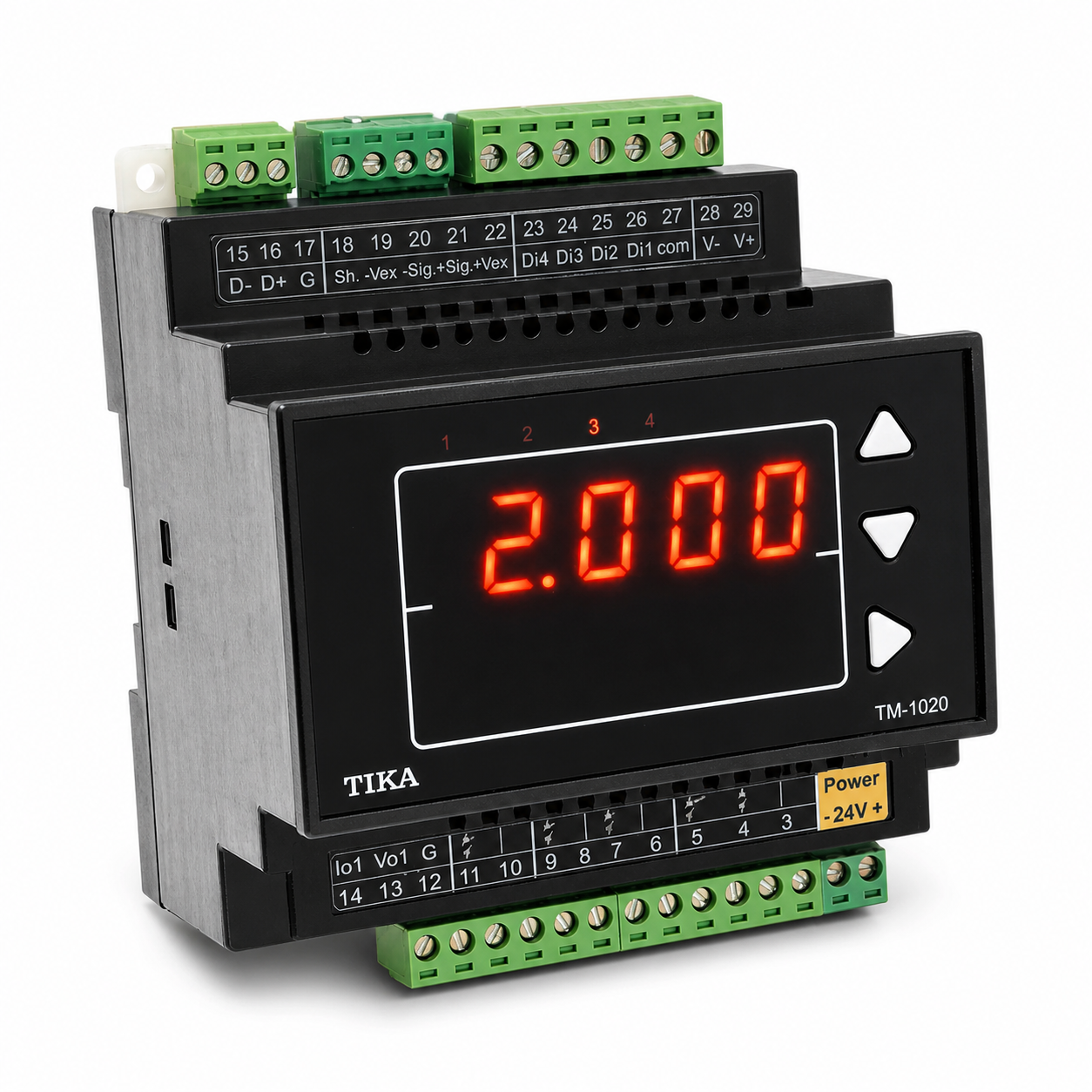

ترانسمیتر وزن یک کانال(لودسل) با نمایشگر TM-1020-D

از {{model.count}}
2,650,000 تومان
محصول مورد نظر موجود نمی‌باشد.

معرفی ترانسمیتر و نمایشگر وزن یک کانال TM-1020-D: دستگاه TM-1020یک تقویت کننده و ترانسمیتر برای سنسور لودسل می باشد و امکان اندازه گیری وزن و ارسال آن را از دو روش آنالوگ (0/4~20mAویا0~5/10 V) و پورت سریال (RS485-ModBus/RTU)فراهم میکند.علاوه بر آن قابلیت کنترل و فرمان تجهیزات را از طریق رله ها دارا می­باشد. همینطور این دستگاه دارای نمایشگر سگمنتی و صفحه کلید بوده که می­توان مقدار وزن خوانده شده، مقادیر ست پوینت ها را از طریق آن مشاهده کرده و عملیات کالیبراسیون ،پارسنگ و تغییر آدرس مودباس دستگاه را نیز از طریق منوهای آن انجام داد.از این دستگاه برای کلیه کاربردهای توزین  اعم از قرائت و کنترل می توان در پروژه ها ی توزین استاتیک و یا دینامیک استفاده کرد.فیلترهای قابل تغییر سخت افزار و نرم افزاری تعبیه شده در محصول امکان حذف نویزها و اثرات لرزش را به نحو بهینه در کاربردهای صنعتی فراهم کرده است.اتصال به PC،PLC،اندیکاتور و یا HMI از طریق پورت RS485با پروتکل RTU و یا پروتکل Continues انجام می شود.

انتخاب مدل
لطفا مدل دستگاه را انتخاب نمایید
انتخاب مدل را انتخاب کنید.
2,650,000 تومان
تعداد
نوع
  • {{value}}
کمی صبر کنید...

ویژگی های ترانسمیتر و نمایشگر وزن یک کانال TM-1020:

- مبدل آنالوگ به دیجیتال 24 بیتی
- سرعت رله زنی بالا (20 بار در ثانیه)
- ایزولاسیون تغذیه از ورودی (لودسل)
- سرعت نمونه برداری وزن 6.25 ~ 1920 Hz
- قابل اتصال به انواع PLC ، HMI ، Indicator , PC
- ورودی انواع Load Cell به صورت 4 سیمه
- تعریف فیلترهای دیجیتال جهت حذف اثرنویزولرزش
- ایزولاسیون تغذیه از خروجی سریال و خروجی آنالوگ
- کالیبراسیون بروش وزنه ی استانداردومشخصات لودسل
- شبکه کردن چنددستگاه با پورت RS485*
- مبدل آنالوگ به دیجیتال با دقت داخلی 16 بیتی
- امکان تعریف فیلترهای دیجیتال جهت حذف اثرات نویز و لرزش
- رنج وسیع بادریت پورت RS-485(2400~57400)
- دارای 7-seg برای نمایش مقادیر وزن و ست پوینت ها
- امکان Scaleبندی مقدار خروجی آنالوگ بر اساس وزن
- امکان بروز رسانی نرم افزار داخلی دستگاه

معرفی ترانسمیتر و نمایشگر وزن یک کانال TM-1020:

دستگاه TM-1020یک تقویت کننده و ترانسمیتر برای سنسور لودسل می باشد و امکان اندازه گیری وزن و ارسال آن را از دو روش آنالوگ (0/4~20mAویا0~5/10 V) و پورت سریال (RS485-ModBus/RTU)فراهم میکند.علاوه بر آن قابلیت کنترل و فرمان تجهیزات را از طریق رله ها دارا می­باشد. همینطور این دستگاه دارای نمایشگر سگمنتی و صفحه کلید بوده که می­توان مقدار وزن خوانده شده، مقادیر ست پوینت ها را از طریق آن مشاهده کرده و عملیات کالیبراسیون ،پارسنگ و تغییر آدرس مودباس دستگاه را نیز از طریق منوهای آن انجام داد. در مدل های بدون نمایشگر این دستگاه ، از طریق Dip Switchروی دستگاه می توان آدرس مودباس آن را تغییر داد.

با استفاده از کارت های Dataی نصب شده روی PC یا ماژول توسعه ورودی آنالوگ در PLC  می توان سیگنال آنالوگ خروجی TM-1020 را دریافت کرده و پردازش های لازم را روی آن جهت نمایش و کنترل انجام داد.اتصال به PC،PLC،اندیکاتور و یا HMI از طریق پورت RS485با پروتکل RTU و یا پروتکل Continues انجام می شود.

از این دستگاه برای کلیه کاربردهای توزین  اعم از قرائت و کنترل می توان در پروژه ها ی توزین استاتیک و یا دینامیک استفاده کرد.فیلترهای قابل تغییر سخت افزار و نرم افزاری تعبیه شده در محصول امکان حذف نویزها و اثرات لرزش را به نحو بهینه در کاربردهای صنعتی فراهم کرده است.

اتصال چند دستگاه از این محصول به عنوان Slaveها بطور همزمان از طریق پورت سریال  RS485به دستگاههای  Master،PC  ، PLC و HMI امکان پذیر است.

کاربردها:
سرعت واندازه گیری دقیق این ترانسمیتر وزن(ترانسمیتر لودسل)، آنرا مناسب برای استفاده در صنایع مختلف نموده است:
– صنعت بچینگ
– باسکول های سنگین
– سیستمهای کنترل وزن در صنعت بسته بندی
– کیسه پرکن
– صنایع غذایی
– اندازه گیری های نیرو گشتاور
– صنایع شیمیایی
– انواع سیستم های توزین صنعتی

مشخصات اصلی محصول
نام محصول :ترانسمیتر وزن تک کانال
مدل محصول :TM-1020
نام شرکت سازنده :TIKA
کشور سازنده :ایران
نوع محصول :ترانسمیتر
نوع جعبه :ریلی
ابعاد جعبه :83*93*60
کمیت های اندازه گیری
مبدل :ADC
دقت خارجی A/D :24bit
دقت داخلی ADC :16bit
انحراف آفست :10nV/c
انحراف گین :2ppm/c
نرخ نمونه برداری :6.25Hz~1930Hz
سنسور وزن
تغذیه لودسل :5Vdc
حداقل امپدانس :43ohm
تعداد ورودیهای لودسل :یک ورودی
حساسیت :16mV/v-1mV/v
مشخصات پورت ارتباطی اول
پورت 1 :RS-485
نرخ ارسالی1(Baud rate) :2400 ~57600b/s
پریتی1(parity) :none,even,odd
طول کاراکتر :Data bit=8
پروتکل ارتباطی :MODBUS/RTU & Continuous
مشخصات ورودی دیجیتال
ورودی ایزوله :30V Maxبا ایزوله 1KV dc
تعداد ورودی :4DI
مشخصات خروجی دیجیتال
اختیاری :
ولتاژ خروجی رله :250Vac,1A
تعداد خروجی دیجیتال :5RLY
مشخصات خروجی آنالوگ
اختیاری :
خروجی ولتاژ :قابل تعریف در0~10V
تعداد خروجی آنالوگ :2 خروجی
خروجی جریان :قابل تعریف در 0~20mA
درجه تفکیک خروجی آنالوگ :12Bit
زمان پاسخ خروجی آنالوگ(10%-90%) :20mSec
مشخصات تغذیه
توان تلفاتی تغذیه ورودی :4VA
ولتاژ تغذیه ورودی :24V
مشخصات محیطی
دمای عملکرد :-10~60
رطوبت عملکرد :30%~90%
دمای نگهداری :-20~58


دانلود راهنمای استفاده

دانلود راهنمای اتصال به کامپیوتر

نام محصول
ترانسمیتر وزن یک کانال
مدل محصول
TM-1020-D
کشور سازنده
ایران
شرکت سازنده
TIKA
نوع محصول
ترانسمیتر
نوع جعبه
ریلی
تغذیه
۲۴ ولت
