ترانسمیتر 4 ورودی 4 خروجی آنالوگ TM-1314

معرفی ترانسمیتر 4 ورودی 4 خروجی آنالوگ TM-1314:

ترانسمیتر 4 ورودی 4 خروجی آنالوگ TM-1314 یک دستگاه ورودی/خروجی صنعتی برای دریافت سیگنال‌های آنالوگ و تولید خروجی آنالوگ استاندارد در سیستم‌های اتوماسیون است. این دستگاه دارای 4 کانال ورودی دیجیتال ایزوله، 4 کانال ورودی آنالوگ، 4 کانال خروجی آنالوگ و پورت سریال RS485 می‌باشد؛ همچنین پورت دوم RS485 به‌صورت اختیاری ارائه شده و در صورت سفارش فعال می‌گردد. ورودی‌های دیجیتال با ولتاژ 8V~30V تحریک شده و وضعیت آن‌ها از طریق نرم‌افزار یا LEDهای روی دستگاه قابل مشاهده است؛ علاوه بر این برای هر ورودی دیجیتال یک شمارنده داخلی جهت شمارش پالس‌ها در نظر گرفته شده است. در بخش ورودی آنالوگ نیز هر کانال دارای مقایسه‌کننده و Setpoint قابل تنظیم است و امکان تصمیم‌گیری آستانه‌ای در سطح ماژول را فراهم می‌کند. TM-1314 با پشتیبانی از ارتباط Modbus-RTU روی RS485 و تجمیع چندین کانال ورودی/خروجی در یک تجهیز، راهکاری پایدار جهت مدیریت دقیق سیگنال‌های آنالوگ و کاهش سیم‌کشی در تابلوهای کنترل ارائه می‌دهد.

ویژگی‌های ترانسمیتر 4 ورودی 4 خروجی آنالوگ TM-1314:

• مجهز به 4 کانال ورودی دیجیتال ایزوله با محدوده تحریک 8V~30V به‌همراه نمایش وضعیت از طریق LED و نرم‌افزار
• دارای شمارنده پالس برای هر ورودی دیجیتال جهت ثبت تعداد دفعات تحریک و مناسب برای ورودی‌های پالسی
• مجهز به 4 کانال ورودی آنالوگ با قابلیت تنظیم نرم‌افزاری درمحدوده‌های ولتاژی 0V~10V یا 0V~5V یا محدوده جریانی 0mA~20mA
• امکان تعریف Setpoint و مقایسه‌کننده برای هر کانال ورودی آنالوگ جهت پیاده‌سازی کنترل آستانه‌ای و منطق‌های کنترلی
• دارای 4 کانال خروجی آنالوگ استاندارد جهت تولید سیگنال‌های صنعتی شامل 0V~10V و 0mA~20mA با رنج قابل تنظیم
• پشتیبانی از پروتکل Modbus-RTU روی پورت RS485 جهت اتصال به PC، PLC، HMI و سایر تجهیزات اتوماسیون
• قابلیت شبکه‌کردن چندین دستگاه روی BUS دو سیمه RS485 برای افزایش تعداد کانال‌ها و توسعه پروژه
• دارای دو پورت سریال RS485 (پورت دوم اختیاری) جهت تفکیک شبکه‌ها یا افزایش انعطاف‌پذیری در طراحی سیستم
• مجهز به نرم‌افزار کامپیوتری اختصاصی جهت انجام تنظیمات، مانیتورینگ، کالیبراسیون و مدیریت کانال‌های ورودی/خروجی
• کمک به کاهش سیم‌کشی و هزینه‌های اجرایی با تجمیع I/O و ارتباط شبکه‌ای

کاربردهای ترانسمیتر 4 ورودی 4 خروجی آنالوگ TM-1314:

• اتوماسیون صنعتی
• اتوماسیون خانگی
• مرغداری
• صنایع غذایی
• انبارها

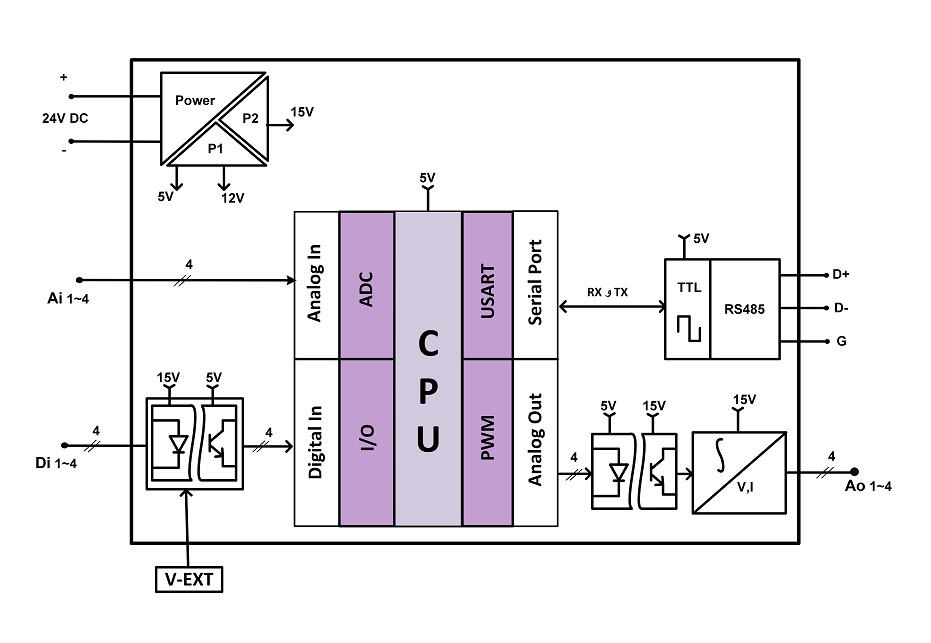

بلوک‌ دیاگرام ترانسمیتر 4 ورودی 4 خروجی آنالوگ TM-1314:

ترانسمیتر مدل TM-1314 یک راهکار چندمنظوره و پیشرفته جهت مدیریت دقیق سیگنال‌های آنالوگ و دیجیتال در سیستم‌های اتوماسیون صنعتی است. این تجهیز با پشتیبانی از ورودی‌ها و خروجی‌های آنالوگ ایزوله در کنار ورودی‌های دیجیتال و پورت ارتباطی استاندارد، امکان نمونه‌برداری، پردازش و اعمال فرمان‌های کنترلی پیوسته را در محیط‌های صنعتی فراهم می‌سازد.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این دستگاه با ورودی 24V DC تغذیه می‌شود. واحد تغذیه داخلی با تفکیک سطوح ولتاژ، توان مورد نیاز بخش‌های مختلف را تأمین می‌کند:

5V: جهت تغذیه پردازنده مرکزی (CPU)، منطق I/O و تراشه ارتباطی RS485.

12V: ولتاژ کمکی داخلی برای مدارهای راه‌انداز.

15V: اختصاص یافته به بخش‌های ایزولاسیون ورودی/خروجی و مبدل‌های آنالوگ.

• واحد ورودی‌های آنالوگ (Analog In): دستگاه مجهز به ۴ کانال ورودی آنالوگ (Ai 1~4) است. سیگنال‌های آنالوگ ورودی به صورت ولتاژی(0V~10V) یا جریانی (0mA~20mA) پس از عبور از واحد طبقه ورودی، توسط مبدل آنالوگ به دیجیتال (ADC) با دقت بالا به داده‌های دیجیتال تبدیل شده و جهت پردازش به پردازنده مرکزی ارسال می‌گردند.
• واحد ورودی‌های دیجیتال (Digital In): این بخش شامل ۴ ورودی دیجیتال ایزوله (Di 1~4) است. استفاده از اپتوکوپلر بین بخش ورودی و پردازنده، ایمنی کامل برد را در برابر نویز و جهش‌های ولتاژ تضمین می‌کند. همچنین وجود ترمینال V-EXT امکان استفاده از ولتاژ مرجع خارجی را جهت انطباق با انواع سنسورها فراهم می‌آورد.
• واحد پردازش مرکزی (CPU): پردازنده مرکزی دستگاه (تغذیه شده با 5V) وظیفه دریافت داده‌ها از ADC و I/O دیجیتال، اجرای الگوریتم‌های کنترلی، تولید سیگنال‌های PWM برای خروجی‌های آنالوگ و مدیریت پروتکل‌های ارتباطی USART را بر عهده دارد.
• واحد خروجی‌های آنالوگ (Analog Out): دارای چهار کانال خروجی آنالوگ است که سیگنال هر کانال به‌صورت ولتاژی (Vo 1~4) یا جریانی (Io 1~4) ارائه می‌شود. این خروجی‌ها برای انتقال مقادیر اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات با دقت مناسب کاربردهای صنعتی به‌کار می‌روند. این بخش امکان ارائه سیگنال‌های استاندارد 0~10V یا 0~20mA را فراهم می‌کند.
• ارتباطات و مانیتورینگ: ترانسمیتر TM-1314 مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.

نصب و راه اندازی ترانسمیتر 4 ورودی 4 خروجی آنالوگ TM-1314

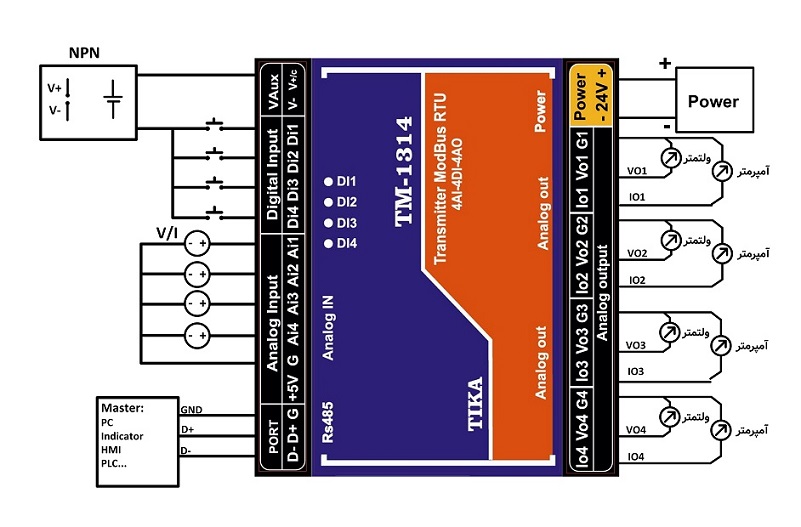

بررسی دیاگرام سیم بندی ترانسمیتر 4 ورودی 4 خروجی آنالوگ TM-1314:

• تغذیه 24 ولت DC: تغذیه ورودی دستگاه  18Vdc~30Vdcاست.
• بخش ورودی دیجیتال: چهار ورودی دیجیتال DI1 تا DI4 به­ صورت NPN در دسترس است. این بخش برای دریافت وضعیت کلیدها، سنسورها یا سیگنال‌های قطع و وصل دیجیتال استفاده می‌شود.
• بخش ورودی آنالوگ: شامل چهار ورودی آنالوگ AI1 تا AI4 همراه با ترمینال‌های G و 5V+ است. عبارت V/I نشان می‌دهد این ورودی‌ها برای سیگنال‌های ولتاژ یا جریان قابل استفاده هستند.
• بخش خروجی‌های آنالوگ: چهارخروجی آنالوگ مستقل VO1 / IO1 تا VO4 / IO4 قرار دارند که هر کانال دارای ترمینال مرجع مجزای G1 تا G4 است.
• بخش ارتباطی RS485: در پایین سمت چپ، پورت RS485 با ترمینال‌های -D+، Dو GND برای اتصال به PC، HMI، Indicator و PLC مشخص شده است. این دستگاه از Modbus RTU پشتیبانی می‌کند.

مدل های قابل سفارش ترانسمیتر 4 ورودی 4 خروجی آنالوگ TM-1314

سوالات متداول ترانسمیتر 4 ورودی 4 خروجی آنالوگ TM-1314:

۱. TM-1314 چه کاربردی دارد؟

TM-1314 یک ترانسمیترI/O صنعتی برای دریافت سیگنال‌های آنالوگ و تولید خروجی آنالوگ استاندارد است که در اتوماسیون صنعتی، مرغداری، صنایع غذایی، انبارها و سیستم‌های مانیتورینگ استفاده می‌شود.

۲. TM-1314 چند ورودی و خروجی دارد؟

این دستگاه دارای ۴ ورودی دیجیتال ایزوله، ۴ ورودی آنالوگ و ۴ خروجی آنالوگ به‌همراه پورت RS485 است.

۳. ورودی‌های آنالوگ چه سیگنال‌هایی را پشتیبانی می‌کنند؟

هر ورودی آنالوگ به‌صورت نرم‌افزاری برای محدوده‌های زیر قابل تنظیم است:

• 0V~10V
• 0V~5V
• 0mA~20mA

درجه تفکیک ورودی‌ها 10Bit است.

۴. خروجی‌های آنالوگ چه مشخصاتی دارند؟

چهار خروجی آنالوگ مستقل با درجه تفکیک 12Bit وجود دارد که سیگنال‌های استاندارد 0V~10V یا 0mA~20mA تولید می‌کنند. زمان پاسخ خروجی (10% تا 90%) حدود 20 میلی‌ثانیه است.

۵. ورودی‌های دیجیتال چه ویژگی‌هایی دارند؟

ورودی‌های دیجیتال ایزوله (اپتوکوپلر با ایزولاسیون 1kV) هستند که با ولتاژ 8~30Vdc تحریک می‌شوند و هر کانال دارای شمارنده پالس داخلی برای شمارش رخدادها است.

۶. آیا دستگاه می‌تواند بدون PLC تصمیم‌گیری کند؟

بله، هر ورودی آنالوگ دارای Setpoint و مقایسه‌کننده داخلی است و امکان کنترل آستانه‌ای را مستقیماً در سطح ماژول فراهم می‌کند.

۷. آیا پورت سریال دوم قابل سفارش است؟

بله، TM-1314 به‌صورت استاندارد یک پورت RS485 دارد و پورت دوم RS485 به‌صورت اختیاری و در صورت سفارش فعال می‌شود.

9.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

10.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .

11. تغذیه و نوع نصب دستگاه چگونه است؟

TM-1314 با ولتاژ 18 تا 30Vdc تغذیه می‌شود و دارای بدنه ریلی-دیواری با ابعاد 83×116×60 میلی‌متر است.
