ساعت نجومی با کنترل از راه دور (ارتباط مودباس) TM-1461
ویژگی های ساعت نجومی TM-1461:

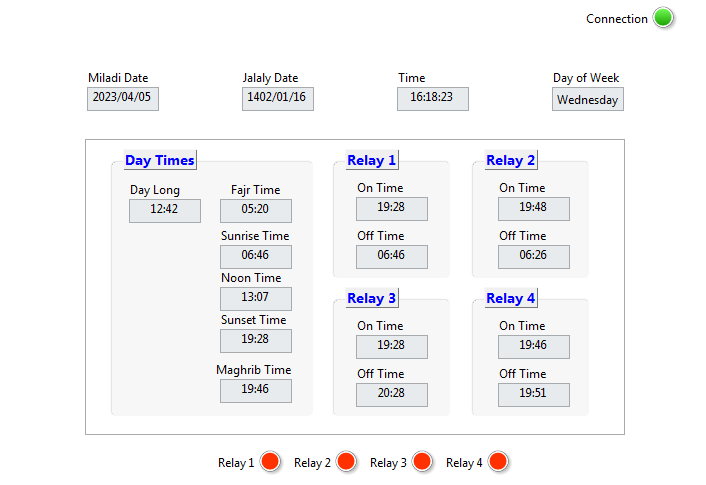

- دارای نرم افزار تحت ویندوز جهت تنظیم و پیکربندی
- قابلیت بکارگیری دستگاه به عنوان Slave در شبکه مدباس
- دارای چهار خروجی دیجیتال مجزا با منوهای مستقل تنظیمات برای هر رله
- قابلیت تنظیم زمان تاخیر یا تقدم نسبت به طلوع و غروب تا ±180 دقیقه
- قابلیت تغییر یا عدم تغییر ساعت تابستانه یا زمستانه به صورت خودکار
- تنظیم موقعیت جغرافیایی در دو مد(طول و عرض جغرافیایی/کد شهر)

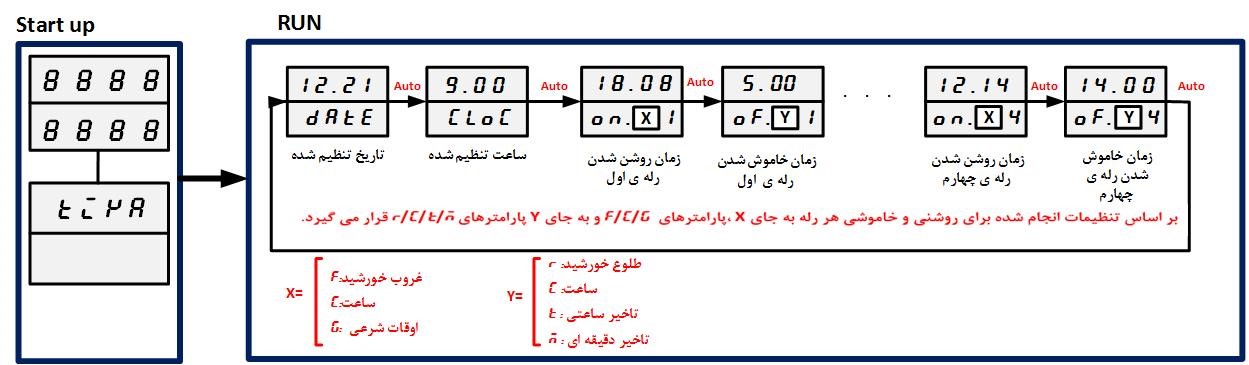

- نمایش چرخشی تاریخ و زمان رسمی کشور و زمان وصل و قطع رله ها
معرفی ساعت نجومی TM-1461:

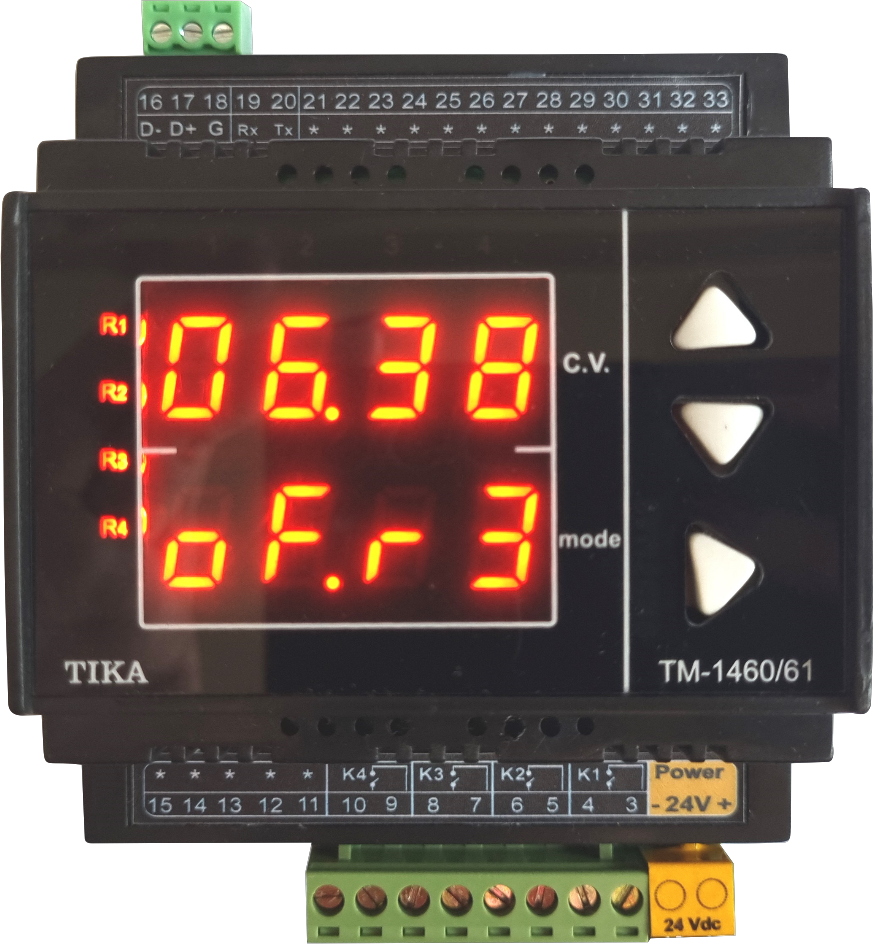

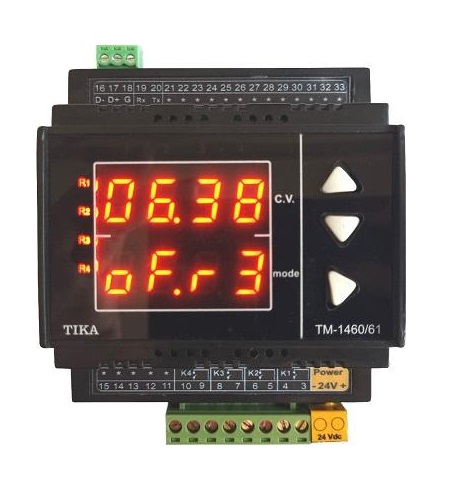

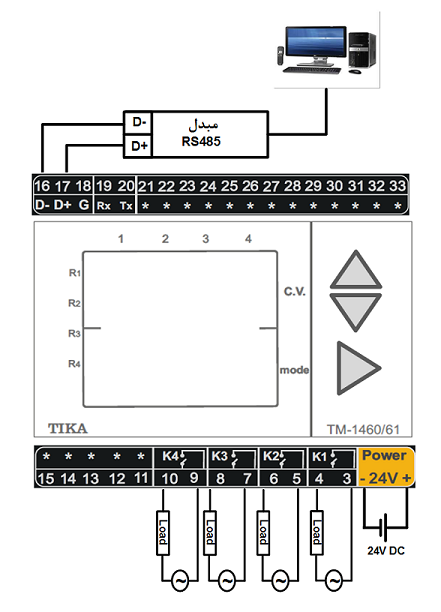

دستگاه TM-1461 دارای صفحه کلید و نمایشگر جهت نمایش وتنظیم پارامترها، 4خروجی دیجیتال رله و یک خروجی RS485 با پروتکل Modbus-RTU می باشد . این محصول در هر محل سرپوشیده،با هرگونه موقعیت جغرافیایی بدون نیاز به سنسور نوری ، قابلیت تشخیص زمان طلوع و غروب خورشید و اوقات شرعی را دارا می باشد. خروجی های دیجیتال را می توان از طریق صفحه کلید و یا طریق ازطریق تنظیمات انجام شده، در زمان های مشخص(طلوع و غروب خورشید،اوقات شرعی و ساعت و دقیقه ی موردنظر)قطع و وصل کرد. همچنین با استفاده از پورتRS485می توان دستگاه را از طریق مبدل به کامپیوتر وصل کرده و وارد نرم افزار تنظیماتی آن شد، یا دستگاه را با سایر تجهیزات دیگر،مانند PLC, HMI, ...شبکه کرد.
کاربردها:
- مرغداری
- پرورش قارچ
- اتوماسیون خانگی
- شرکت های توزیع نیرو
- کشاورزی
- مساجد و زیارتگاه ها
- اتاق سرور
- فروشگاه ها

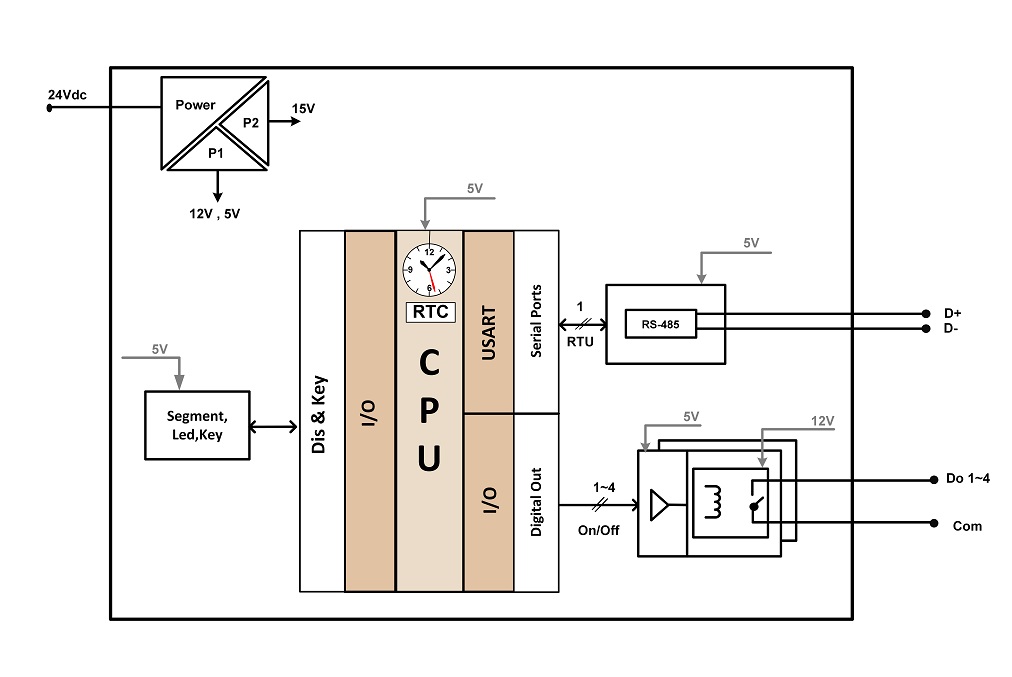

بلوک دیاگرام ساعت نجومی با کنترل از راه دور TM-1461:
دستگاه TM-1461 یک ساعت نجومی و فرماندهنده هوشمند جهت مدیریت دقیق زمانبندی روشنایی، اتوماسیون سیستمهای صوتی و تجهیزات صنعتی است. این تجهیز بدون نیاز به سنسور نوری یا فوتوسل خارجی، قادر است با اتکا به ساعت میکروپروسسوری دقیق و الگوریتمهای محاسباتی داخلی، زمان دقیق طلوع و غروب خورشید و همچنین اوقات شرعی را بر اساس مختصات جغرافیایی محل نصب محاسبه کرده و فرمانهای قطع و وصل را با بالاترین اطمینان صادر نماید.
مزایای عملیاتی و کاربردی در سیستمهای اتوماسیون:
عدم نیاز به فوتوسل (سنسور نوری): قابلیت نصب در فضاهای سرپوشیده و تابلوهای برق بدون تاثیرپذیری از آلودگی، شرایط جوی، گرد و غبار یا نورهای مزاحم مجاور.
محاسبه دقیق نجومی: محاسبه لحظهای زمان طلوع، غروب و اوقات شرعی بر اساس موقعیت جغرافیایی (طول و عرض جغرافیایی) برای هر نقطه از کشور.
تنوع کاربرد: صدور فرمان قطع و وصل برای سیستمهای روشنایی شهری و معابر، تابلوهای تبلیغاتی، سیستمهای صوتی هوشمند اذانگو و تجهیزات تهویه.
فرماندهی انعطافپذیر: صدور سیگنال کنترلی هم از طریق رلههای سختافزاری و هم ارسال فرمان روی شبکه Modbus-RTU.
تحلیل بخشهای اصلی مدار:
بخش مدیریت توان و تفکیک ولتاژ (Power Management): دستگاه با ولتاژ استاندارد 24V DC راهاندازی میشود. واحد تغذیه داخلی با تفکیک ساختاری به دو بخش P1 و P2، ولتاژهای 5V، 12V و 15V را تولید میکند. این ایزولاسیون ولتاژی، مدار حساس پردازنده و ساعت را از نویزهای ناشی از عملکرد رلهها و خطوط قدرت کاملاً ایزوله میسازد.
پردازنده مرکزی و محاسبات نجومی (CPU & RTC): قلب پردازشی دستگاه یک CPU صنعتی است که واحد RTC (Real-Time Clock) با تغذیه 5V در هسته آن قرار دارد. میکروپروسسور علاوه بر نگهداشت دقیق زمان و تاریخ، فرمولهای نجومی مختصات جغرافیایی را پردازش کرده و لحظه دقیق طلوع و غروب خورشید را استخراج میکند.
رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای Segment، LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل میکند.
ارتباطات شبکه و کنترل از راه دور (Serial Communication): مجهز به پورت سریال صنعتیRS485 است که امکان اتصال به شبکه و انتقال پایدار دادهها را از طریق ترمینالهای D+ و D- به سیستمهای مانیتورینگ مرکزی و PLCها فراهم میکند.
خروجیهای دیجیتال (Digital Out): دارای چهار کانال خروجی Do 1~4 جهت کنترل رلهای برای فرامین حفاظتی یا کنترلی On/Off است.

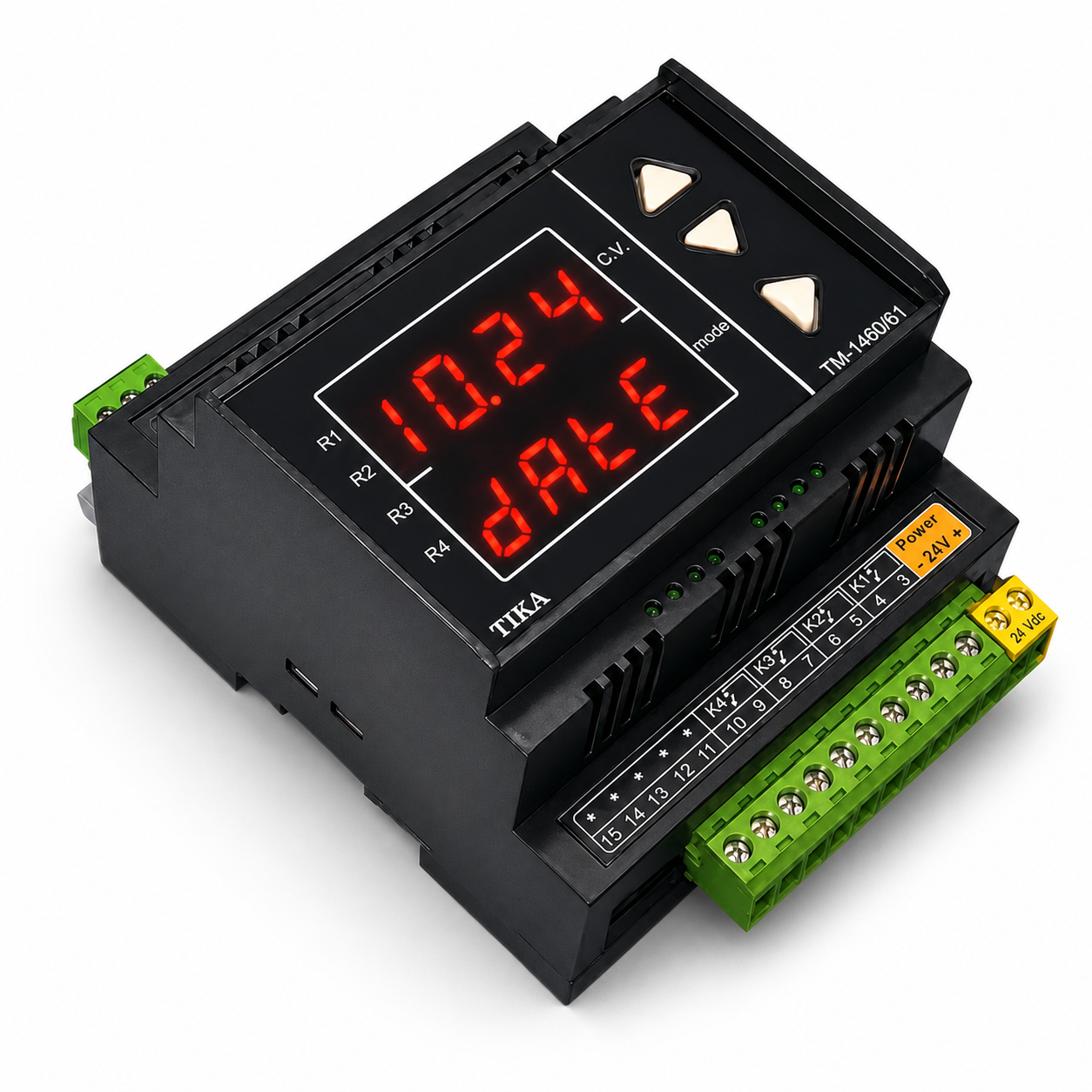

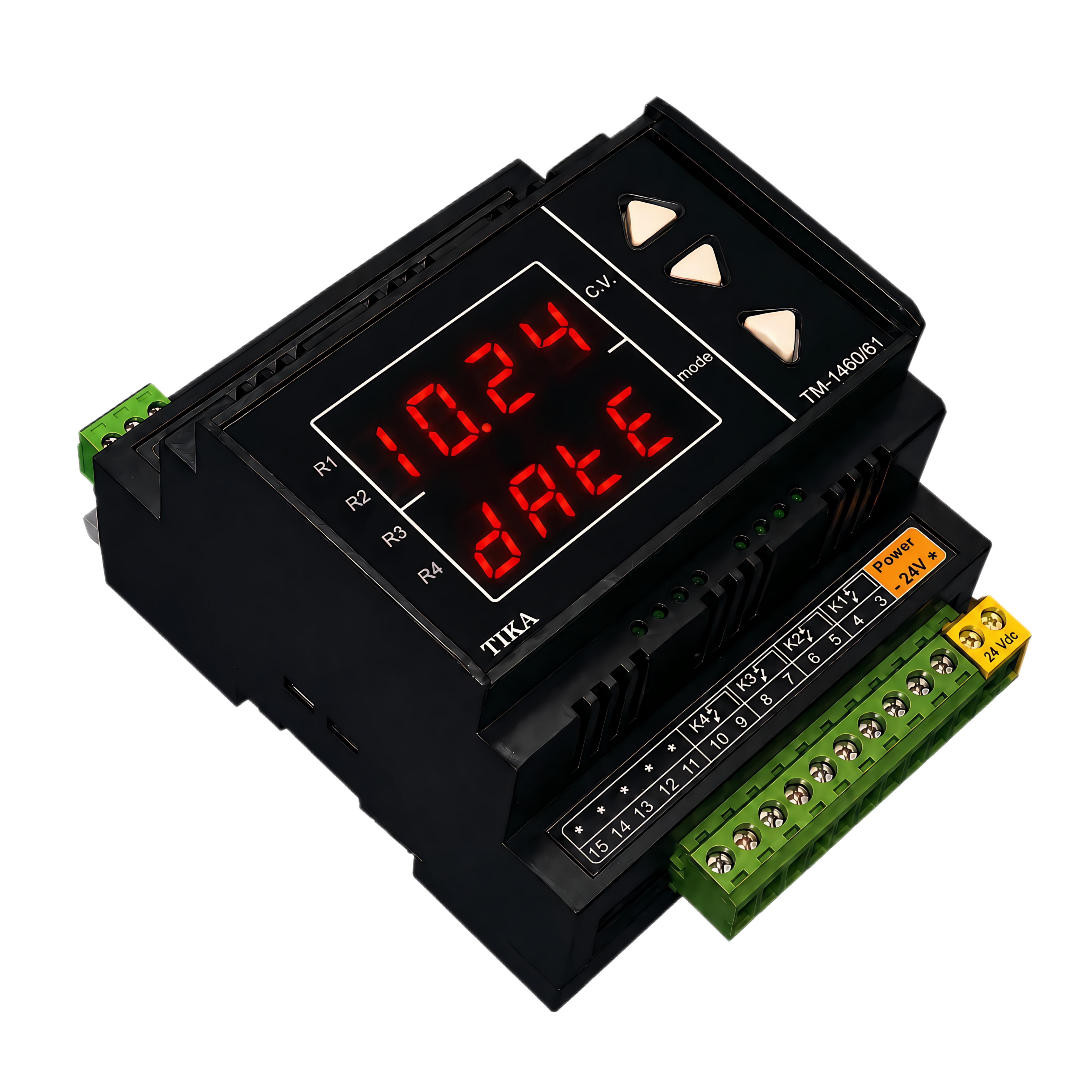

جعبه ی دستگاه از نوع ریلی با ابعاد 60*116*83 می باشد.
دانلود راهنمای استفاده |  |
