نمایشگر مودباس TM-1920

معرفی نمایشگر مودباس TM-1920:

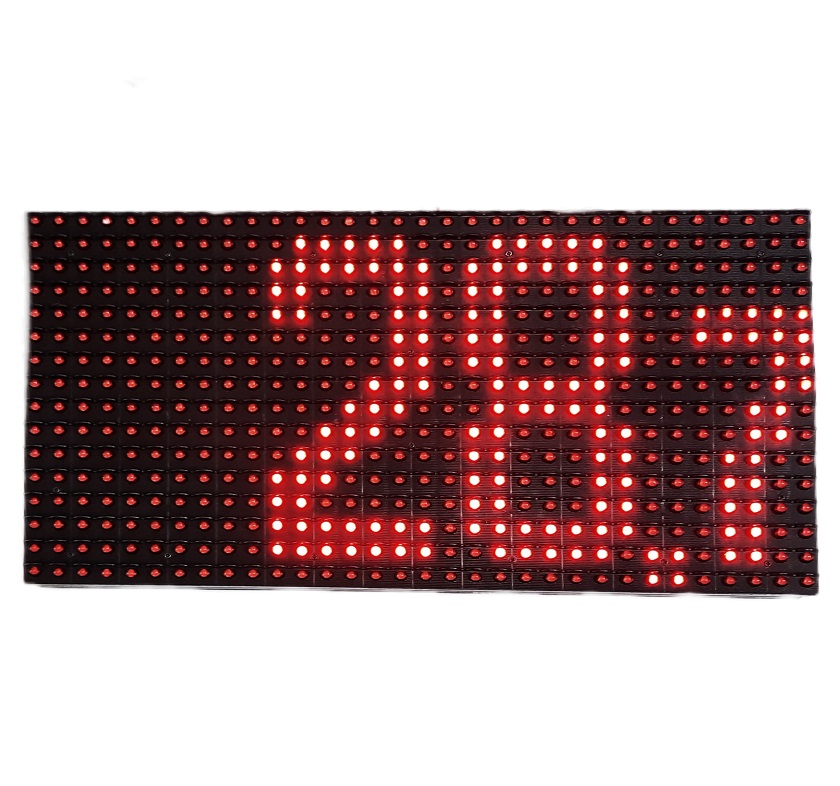

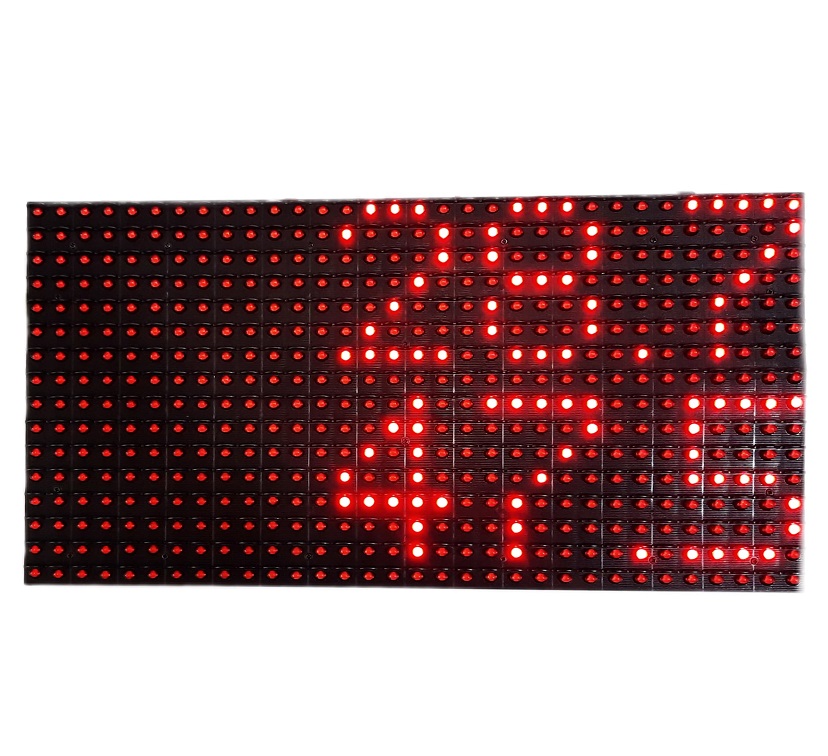

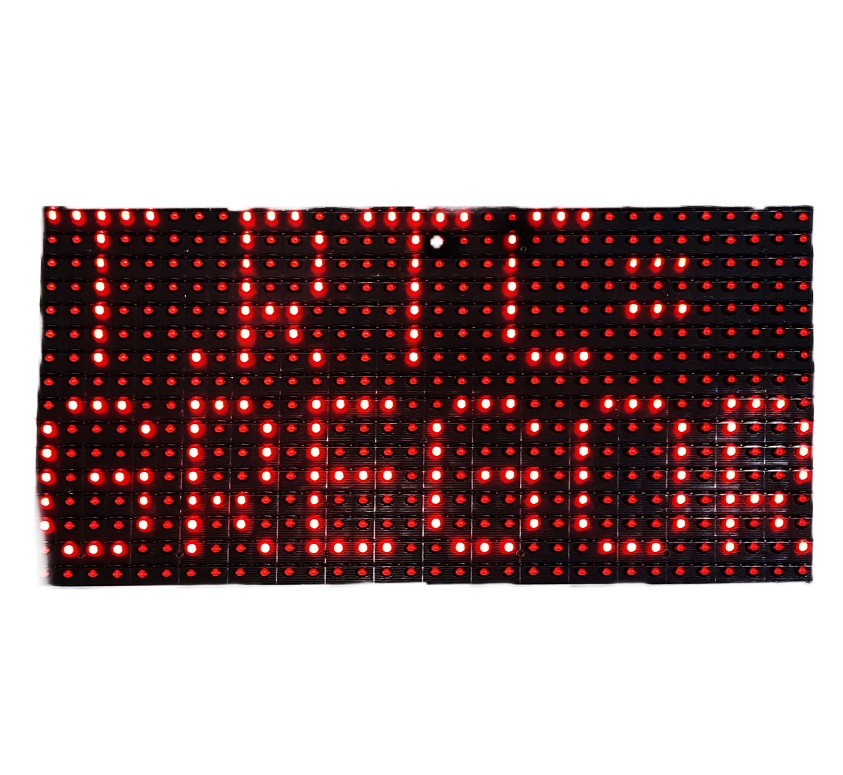

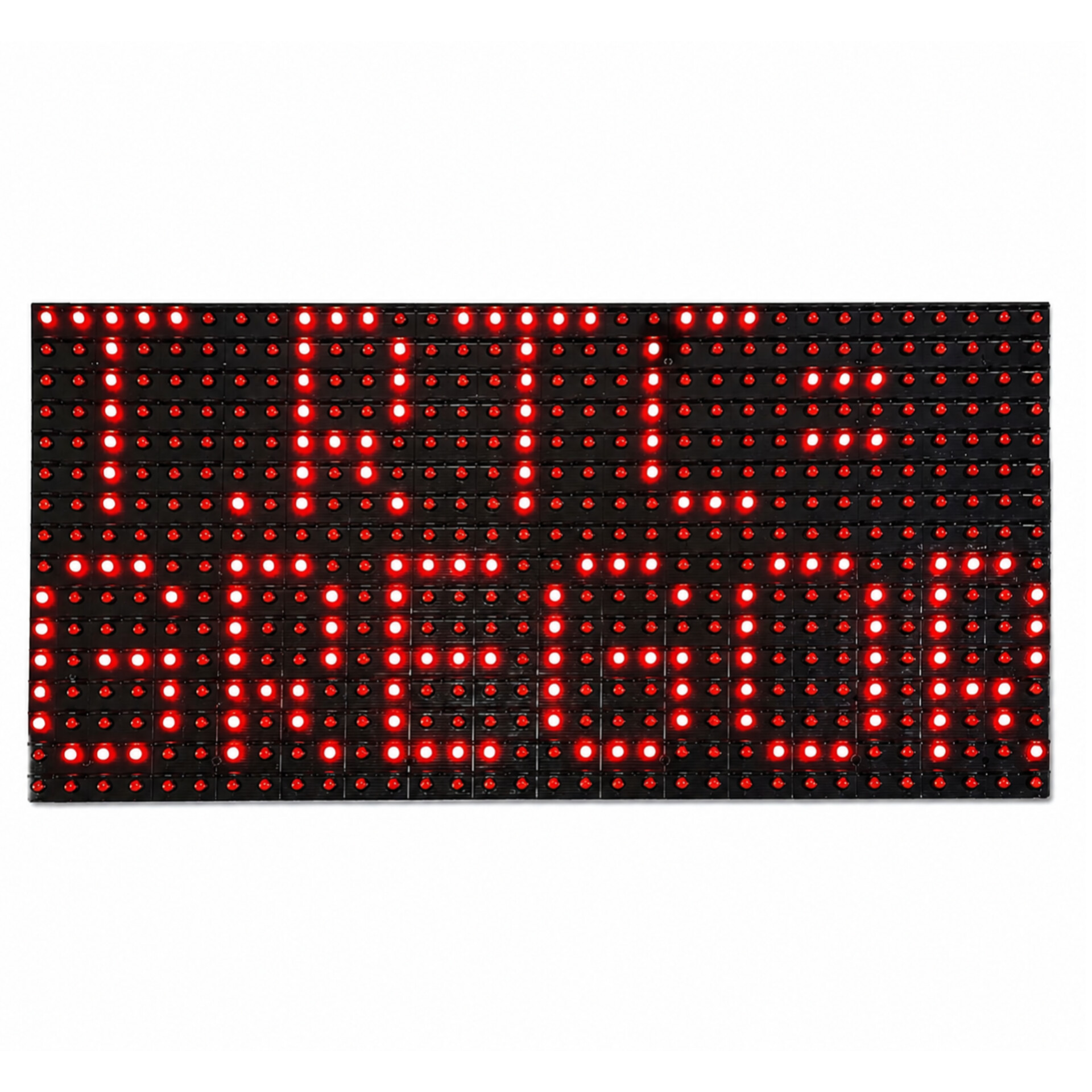

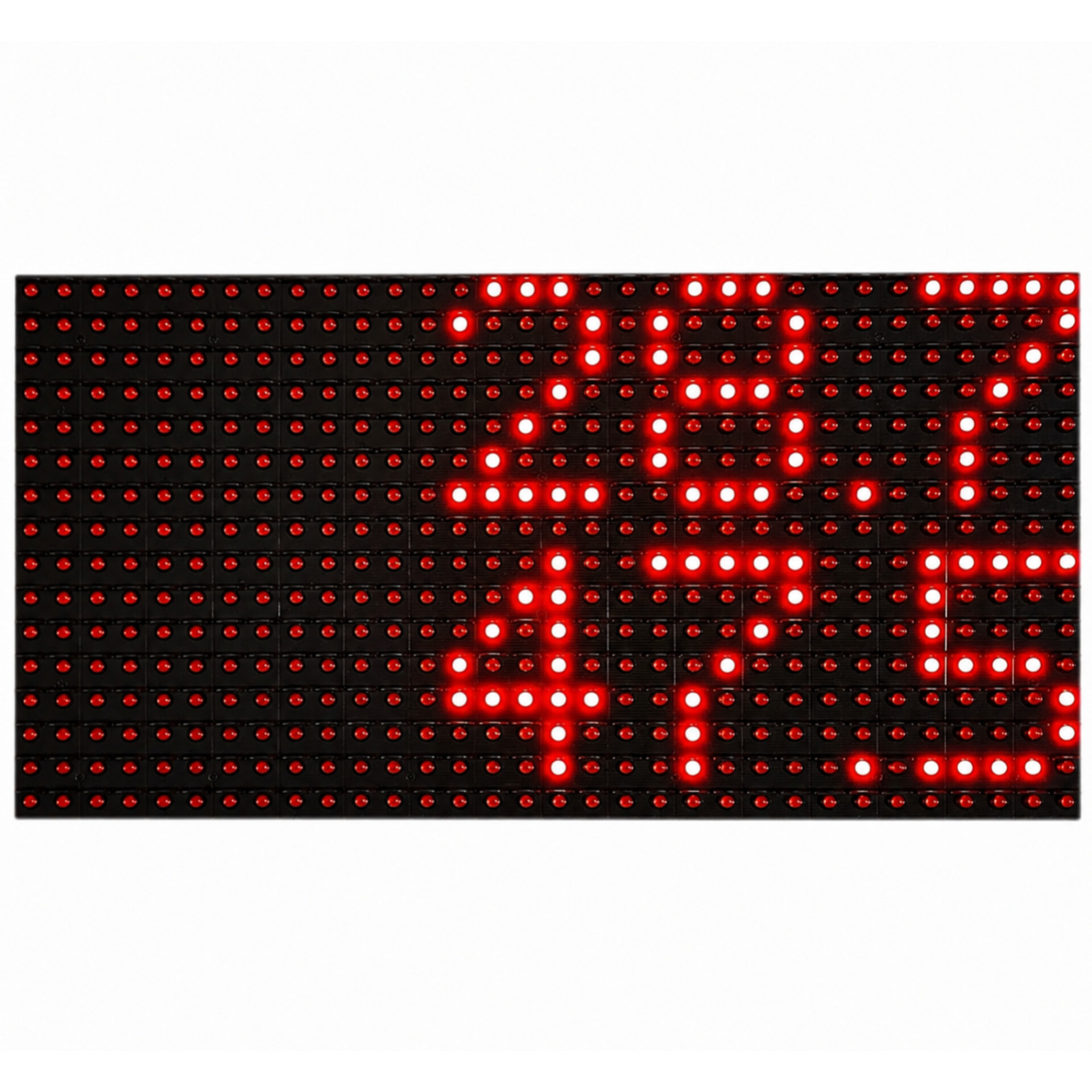

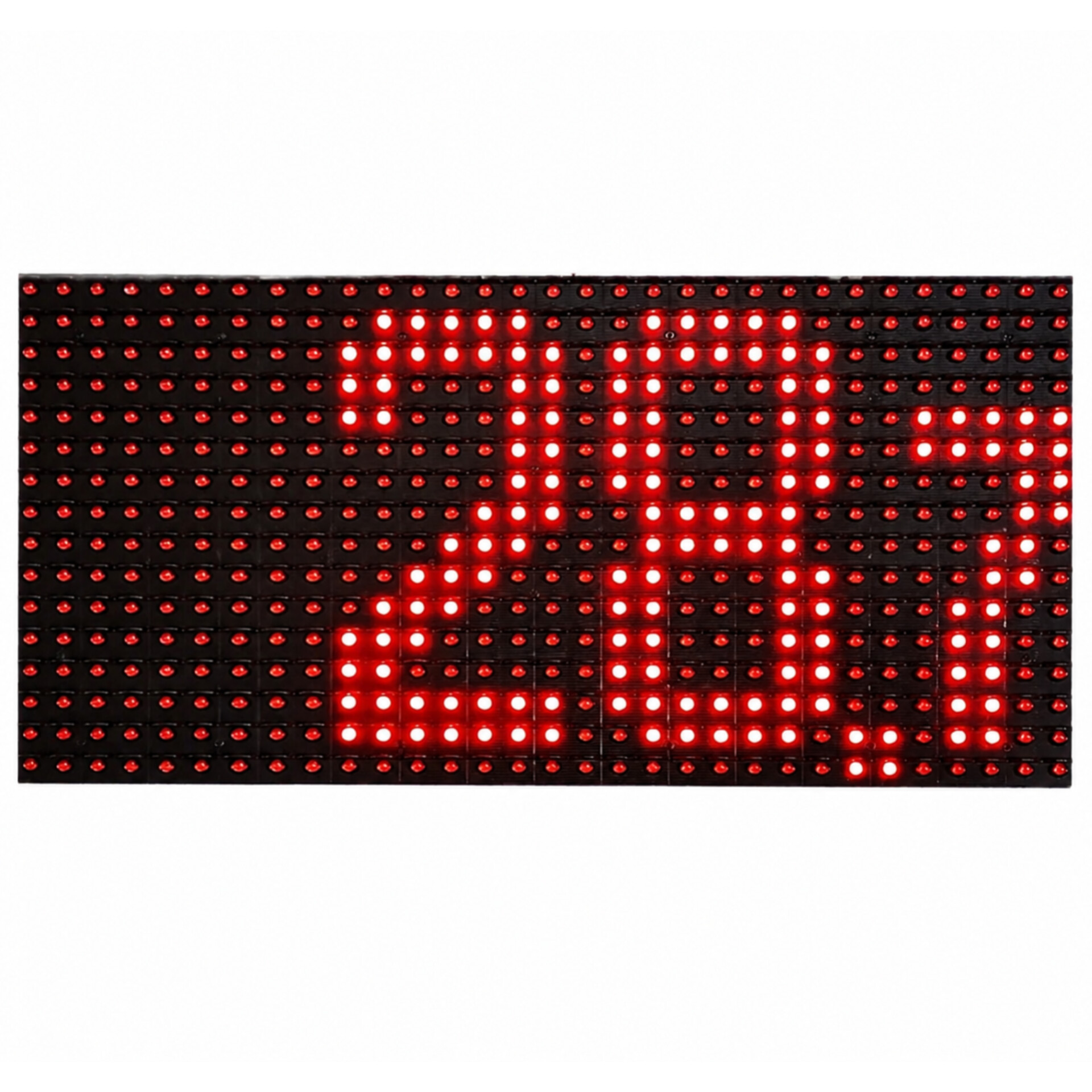

نمایشگر مودباس TM-1920 یک پنل نمایشگر صنعتی با قابلیت کارکرد در دو حالت Master و Slave است که برای پایش و نمایش پارامترهای دریافتی از پورت سریال در محیط‌های کارگاهی و صنعتی استفاده می‌شود. این پنل به یک نمایشگر دیجیتال واضح مجهز است که می‌تواند داده‌ها را به صورت تک‌ردیفه یا دوردیفه به اپراتور نشان دهد. دستگاه TM-1920 از طریق پورت ارتباطی RS485 و تحت پروتکل استاندارد Modbus-RTU با سایر تجهیزات اتوماسیون شبکه می‌شود و بستری قابل اطمینان را جهت مدیریت دقیق و مانیتورینگ محلی مقادیر فیزیکی و الکتریکی در خطوط تولید و تابلوهای کنترل فراهم می‌آورد.

ویژگی‌های نمایشگر مودباس TM-1920:

• قابلیت عملکرد در دو مد ارتباطی Master و Slave جهت انعطاف‌پذیری بالا در شبکه‌های صنعتی
• مجهز به نمایشگر دیجیتال صنعتی با بازه نمایش اعداد در محدوده 999- / 9999
• پشتیبانی از پروتکل Modbus-RTU روی بستر فیزیکی پورت RS485 جهت اتصال به انواع PLC، HMI و سنسورها
• قابلیت نمایش داده‌های دریافتی به صورت تک‌ردیفه یا دوردیفه متناسب با نیاز اپراتوری سیستم
• پشتیبانی از دستورات استاندارد مودباس شامل کدهای 03 و 16 (Hex) برای خواندن و نوشتن رجیسترها
• طراحی بدنه مقاوم و پنلی مناسب برای نصب آسان روی درب تابلوهای برق و کنترل
• امکان پیکربندی آسان پارامترهای ارتباطی مانند Baud Rate و Address از طریق منوی داخلی دستگاه

کاربردهای نمایشگر مودباس TM-1920:

• نمایش محلی پارامترها در تابلو سازی
• اتوماسیون صنعتی و مانیتورینگ خطوط تولید
• نمایشگر ثانویه برای PLCها و کارت‌های دما/رطوبت بدون نمایشگر

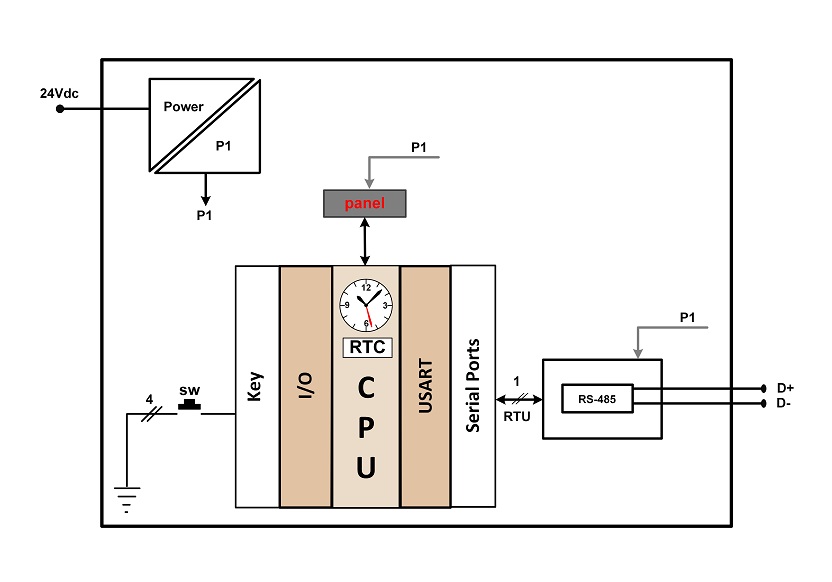

بلوک دیاگرام نمایشگر مودباس TM-1920:

پنل نمایشگر صنعتی مدل TM-1920 یک تجهیز مانیتورینگ تحت شبکه است که جهت مدیریت دقیق و نمایش پارامترهای صنعتی در محیط‌های پرنویز طراحی شده است. این پنل با قابلیت کارکرد در دو مد Master و Slave، انعطاف‌پذیری بالایی را جهت اتصال به انواع **PLC**ها و سنسورهای تحت شبکه فراهم می‌کند.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): دستگاه با ولتاژ ایمن 24V DC راه‌اندازی می‌شود. واحد تغذیه داخلی (P1) وظیفه توزیع توان ایزوله به بخش‌های پردازشی، نمایشگر (Panel) و پورت ارتباطی را بر عهده دارد تا از تداخل نویزهای الکترومغناطیسی بر مقادیر نمایش داده شده جلوگیری کند.
• واحد پردازش و زمان‌سنجی (CPU & RTC): هسته مرکزی این دستگاه مجهز به یک پردازنده با واحد RTC (Real-Time Clock) داخلی است. این ویژگی به دستگاه اجازه می‌دهد علاوه بر نمایش پارامترهای دریافتی، زمان دقیق سیستم را نیز مدیریت و نمایش دهد که در کاربردهای ثبت وقایع صنعتی بسیار حیاتی است.
• رابط کاربری و نمایشگر (HMI & Panel): این پنل قادر است اعداد را در بازه 999- الی 9999 به صورت تک‌ردیفه یا دوردیفه نمایش دهد. مدیریت این بخش بر عهده واحد Panel است که از طریق باس داده داخلی به پردازنده متصل شده و اطلاعات دریافتی از شبکه را با وضوح بالا در محیط‌های صنعتی ارائه می‌دهد.
• ورودی‌های کنترلی (Key & I/O): ماژول مجهز به ورودی‌های سوئیچ (SW) است که امکان تنظیم دستی پارامترها یا تغییر وضعیت نمایش را بدون نیاز به تجهیزات جانبی فراهم می‌سازد.
• ارتباطات و پروتکل‌های شبکه (Communication): مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.
• عملکرد دوگانه: قابلیت کار به عنوان Master (برای خواندن مستقیم از سنسورها) یا Slave (برای دریافت داده از سیستم مانیتورینگ مرکزی).

مدل های قابل سفارش نمایشگر مودباس TM-1920

سوالات متداول نمایشگر مودباس TM-1920:

۱. نمایشگر مودباس TM-1920 چه کاربردی دارد؟

TM-1920 یک پنل نمایشگر صنعتی برای پایش و نمایش پارامترهای دریافتی از پورت سریال در محیط‌های کارگاهی و صنعتی است.

۲. TM-1920 در چه حالت‌هایی کار می‌کند؟

این دستگاه قابلیت کار در دو حالت Master و Slave را دارد و بسته به ساختار سیستم می‌تواند داده را از شبکه بخواند یا به‌عنوان تجهیز فرعی عمل کند.

۳. TM-1920 از چه پروتکلی پشتیبانی می‌کند؟

این نمایشگر از Modbus-RTU روی بستر RS485 پشتیبانی می‌کند.

۴. بازه نمایش اعداد در TM-1920 چقدر است؟

دستگاه می‌تواند اعداد را در بازه 999- تا 9999
