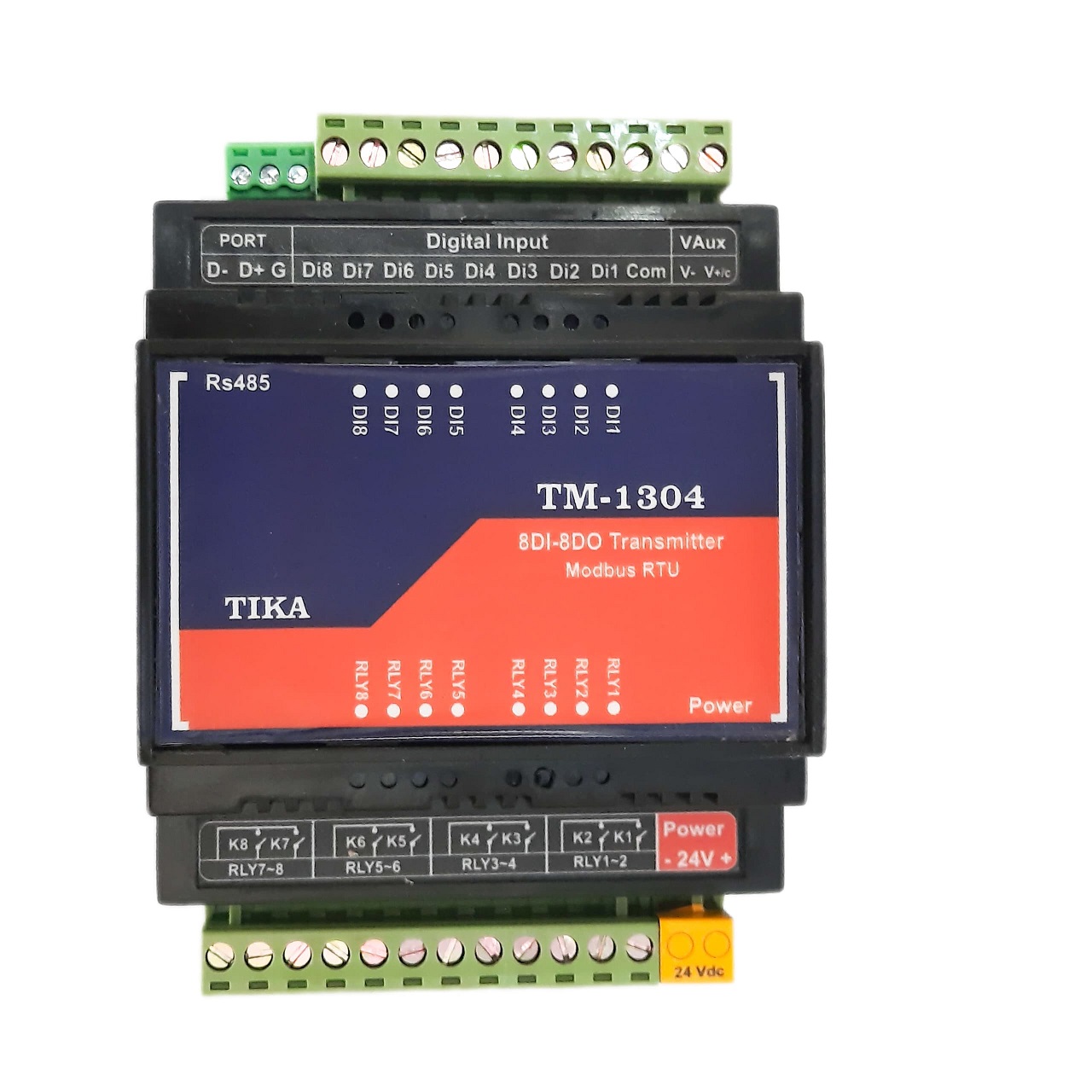

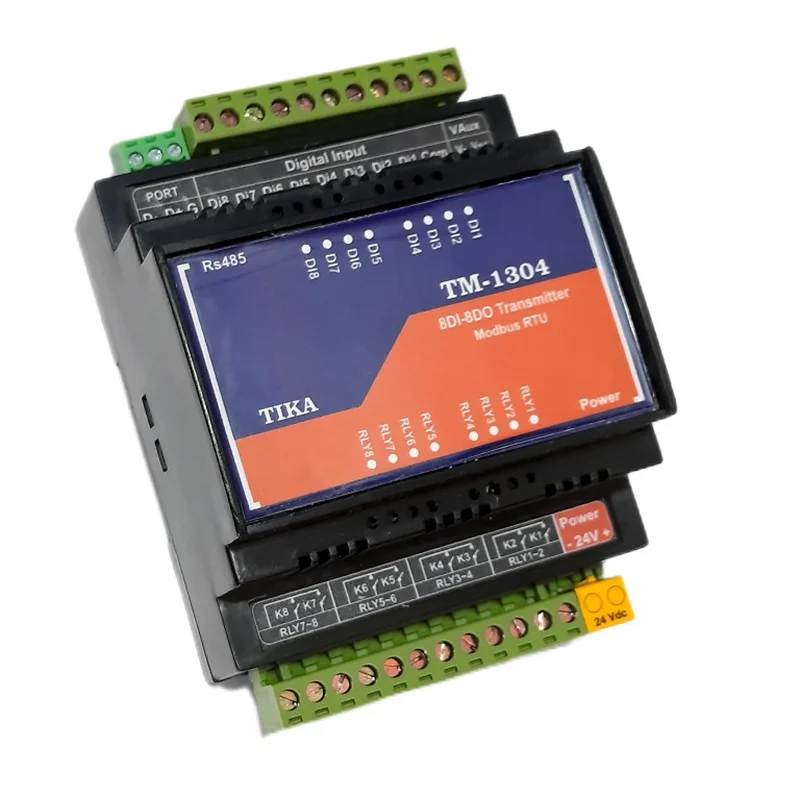

ترانسمیتر 8 ورودی دیجیتال + 8 خروجی رله TM-1304

معرفی ترانسمیتر 8 ورودی 8 خروجی دیجیتال TM-1304:

ترانسمیتر 8 ورودی 8 خروجی دیجیتال TM-1304 یک دستگاه I/O صنعتی برای دریافت سیگنال‌های دیجیتال و صدور فرمان به تجهیزات خارجی در سیستم‌های کنترلی و اتوماسیون است. این دستگاه به 8 کانال ورودی دیجیتال، 8 کانال خروجی رله‌ای و پورت سریال RS485 مجهز شده و امکان کنترل بارهای مختلف مانند تجهیزات سرمایشی، گرمایشی و سایر عملگرها را فراهم می‌کند. فرمان‌دهی به خروجی‌های رله در TM-1304 می‌تواند مستقیماً از طریق ورودی‌های دیجیتال یا از طریق پورت سریال انجام شود؛ بنابراین این تجهیزگزینه‌ای مناسب برای پیاده‌سازی کنترل متمرکز و کاهش سیم‌کشی در پروژه‌های صنعتی و ساختمانی است و بستر مطمئنی را جهت مدیریت دقیق ورودی‌ها و خروجی‌های دیجیتال فراهم می‌سازد.

ویژگی‌های ترانسمیتر 8 ورودی 8 خروجی دیجیتال TM-1304:

• مجهز به 8 کانال ورودی دیجیتال جهت دریافت وضعیت کلیدها، سنسورها و سیگنال‌های قطع/وصل
• دارای 8 کانال خروجی رله‌ای جهت فرمان به تجهیزات خارجی مانند سیستم‌های سرمایشی، گرمایشی و عملگرهای کنترلی
• برخوردار از سرعت رله‌زنی بالا تا 20 بار در ثانیه جهت پاسخ‌گویی سریع در فرآیندهای کنترلی
• قابلیت صدور فرمان به خروجی‌ها از طریق ورودی‌های دیجیتال برای اجرای منطق‌های ساده و مستقیم
• امکان کنترل خروجی‌های رله از طریق پورت سریال جهت استفاده در شبکه‌های اتوماسیون و مانیتورینگ
• قابلیت اتصال به انواع PLC، HMI، Indicator و PC برای کنترل، پایش و یکپارچه‌سازی در سیستم‌های صنعتی
• مجهز به پورت ارتباطی RS485 جهت شبکه‌کردن چندین دستگاه و توسعه‌پذیری در پروژه‌های بزرگ‌تر
• دارای نرم‌افزار کامپیوتری اختصاصی جهت انجام تنظیمات، مانیتورینگ و کنترل خروجی‌ها
• کمک به کاهش سیم‌کشی و هزینه‌های اجرایی در تابلوها و سیستم‌های کنترل توزیع‌شده

کاربردهای ترانسمیتر 8 ورودی 8 خروجی دیجیتال TM-1304:

• اتوماسیون صنعت
• اتوماسیون خانگی
• مرغداری
• صنایع غذایی
• انبارها

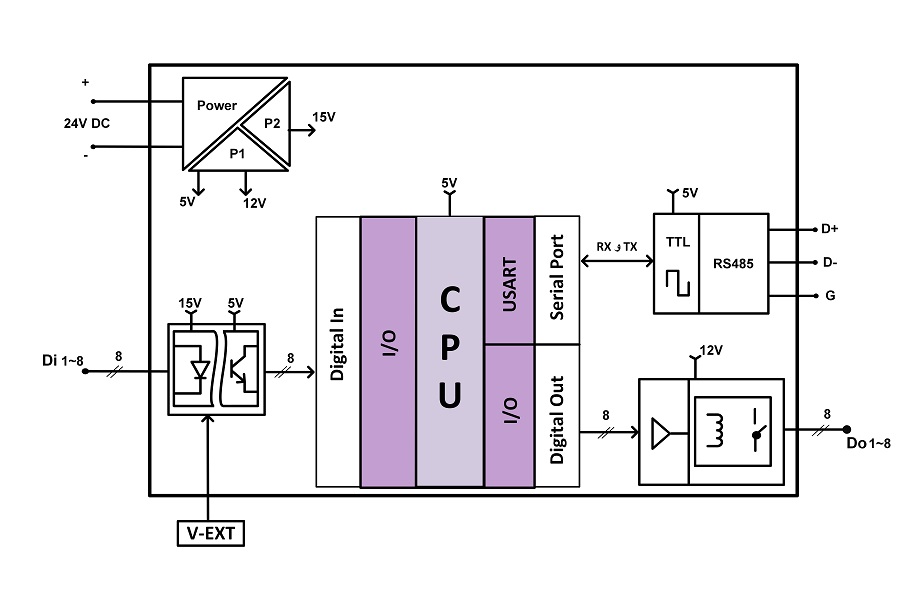

بلوک ‌دیاگرام ترانسمیتر 8 ورودی 8 خروجی دیجیتال TM-1304:

ترانسمیتر مدل TM-1304 یک راهکار منعطف و کارآمد جهت مدیریت دقیق فرآیندهای صنعتی است که با دارا بودن تعداد بالای ورودی و خروجی‌های دیجیتال، نقش کلیدی در سیستم‌های اتوماسیون، مانیتورینگ وضعیت و کنترل خطوط تولید ایفا می‌کند. این تجهیز با بهره‌گیری از ایزولاسیون کامل و پورت ارتباطی استاندارد، پایداری عملکرد در محیط‌های پر نویز صنعتی را تضمین می‌نماید.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): دستگاه با ورودی 24V DC تغذیه می‌شود. واحد تغذیه داخلی با تفکیک دقیق ولتاژهای مورد نیاز، پایداری بخش‌های مختلف را فراهم می‌کند:

5V: جهت تغذیه پردازنده مرکزی (CPU) و منطق ارتباطی.

12V: جهت راه‌اندازی درایورها و بوبین رله‌های خروجی.

15V: اختصاص یافته به بخش ورودی‌های دیجیتال و تامین ایزولاسیون.

• واحد ورودی‌های دیجیتال (Digital In): این ماژول دارای ۸ ورودی دیجیتال ایزوله (Di 1~8) است. نکته شاخص در این بخش، وجود ترمینال V-EXT است که امکان استفاده از ولتاژ مرجع خارجی را فراهم آورده و انعطاف‌پذیری بالایی جهت اتصال به انواع سنسورها و سوئیچ‌های صنعتی ایجاد می‌کند. تمامی ورودی‌ها از طریق اپتوکوپلر ایزوله شده‌اند تا از ورود نویز و شوک‌های الکتریکی به واحد پردازش جلوگیری شود.
• واحد پردازش مرکزی و منطق کنترلی (CPU): قلب تپنده دستگاه، یک پردازنده مرکزی است که مدیریت داده‌های ورودی را از طریق واحد I/O بر عهده دارد. این واحد پس از پردازش منطق برنامه، دستورات لازم را به بخش‌های خروجی و پورت‌های ارتباطی صادر می‌کند.
• واحد خروجی‌های دیجیتال (Digital Out): این بخش شامل ۸ خروجی رله‌ای مستقل (Do 1~8) است. هر خروجی مجهز به مدار درایور اختصاصی و رله صنعتی می‌باشد که امکان قطع و وصل بارهای الکتریکی خارجی را مستقیماً فراهم می‌کند. استفاده از ایزولاسیون در این بخش نیز ایمنی کامل برد کنترل را تضمین می‌نماید.
• ارتباطات و مانیتورینگ: TM-1304 مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.

نصب و راه اندازی ترانسمیتر 8 ورودی 8 خروجی دیجیتال TM-1304

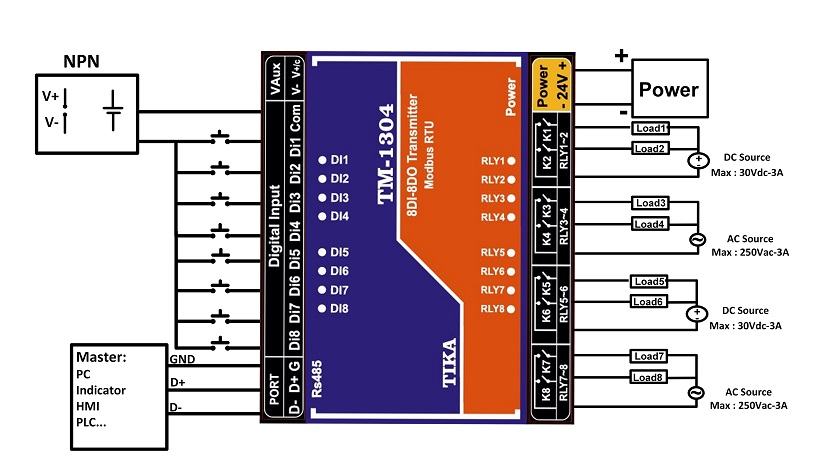

بررسی دیاگرام سیم بندی ترانسمیتر 8 ورودی 8 خروجی دیجیتال TM-1304:

• تغذیه 24 ولت DC: تغذیه ورودی دستگاه  18Vdc~30Vdcاست.
• بخش ورودی دیجیتال: هشت ورودی دیجیتال DI1 تا DI8 به­ صورت NPN در دسترس است. این بخش برای دریافت وضعیت کلیدها، سنسورها یا سیگنال‌های قطع و وصل دیجیتال استفاده می‌شود.
• بخش خروجی‌های رله‌ای: هشت خروجی رله RLY1 تا RLY8 قرار دارد. هر رله قابلیت کنترل بار AC و DC را دارد.
• بخش ارتباطی RS485: در پایین سمت چپ، ترمینال‌های پورت RS485 (+D-، Dو G) برای برقراری ارتباط با تجهیزات جانبی مانند PC، HMI، Indicator و PLC در نظر گرفته شده است. این دستگاه از پروتکل Modbus RTU برای تبادل داده پشتیبانی می‌کند.

مدل های قابل سفارش ترانسمیتر 8 ورودی 8 خروجی دیجیتال TM-1304

سوالات متداول ترانسمیتر دیجیتال TM-1304:

۱. TM-1304 چه کاربردی دارد؟

TM-1304 یک ترانسمیترI/O صنعتی برای دریافت سیگنال‌های دیجیتال و کنترل تجهیزات در سیستم‌های اتوماسیون صنعتی، ساختمانی، مرغداری و صنایع غذایی است.

۲. TM-1304 چند ورودی و خروجی دارد؟

این دستگاه دارای ۸ ورودی دیجیتال ایزوله و ۸ خروجی رله‌ای ایزوله است.

۳. خروجی‌های رله چه باری را کنترل می‌کنند؟

هر رله قابلیت کنترل بار تا 250Vac / 3A یا 30Vdc / 3A را دارد.

۴. آیا خروجی‌ها از طریق ورودی‌های دیجیتال کنترل می‌شوند؟

بله، امکان فرمان‌دهی به خروجی‌های رله از طریق ورودی‌های دیجیتال وجود دارد. همچنین می‌توان خروجی‌ها را از طریق پورت سریال کنترل کرد.

۵. TM-1304 از چه ارتباطی پشتیبانی می‌کند؟

این دستگاه دارای پورت RS485 و پروتکل Modbus-RTU است و به PLC، HMI، PC و سایر تجهیزات کنترلی متصل می‌شود.

6.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

7.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .

8. منبع تغذیه و نوع نصب دستگاه چیست؟

TM-1304 با ولتاژ 18 تا 30Vdc تغذیه می‌شود و دارای بدنه ریلی-دیواری با ابعاد 83×116×60 میلی‌متر است.
