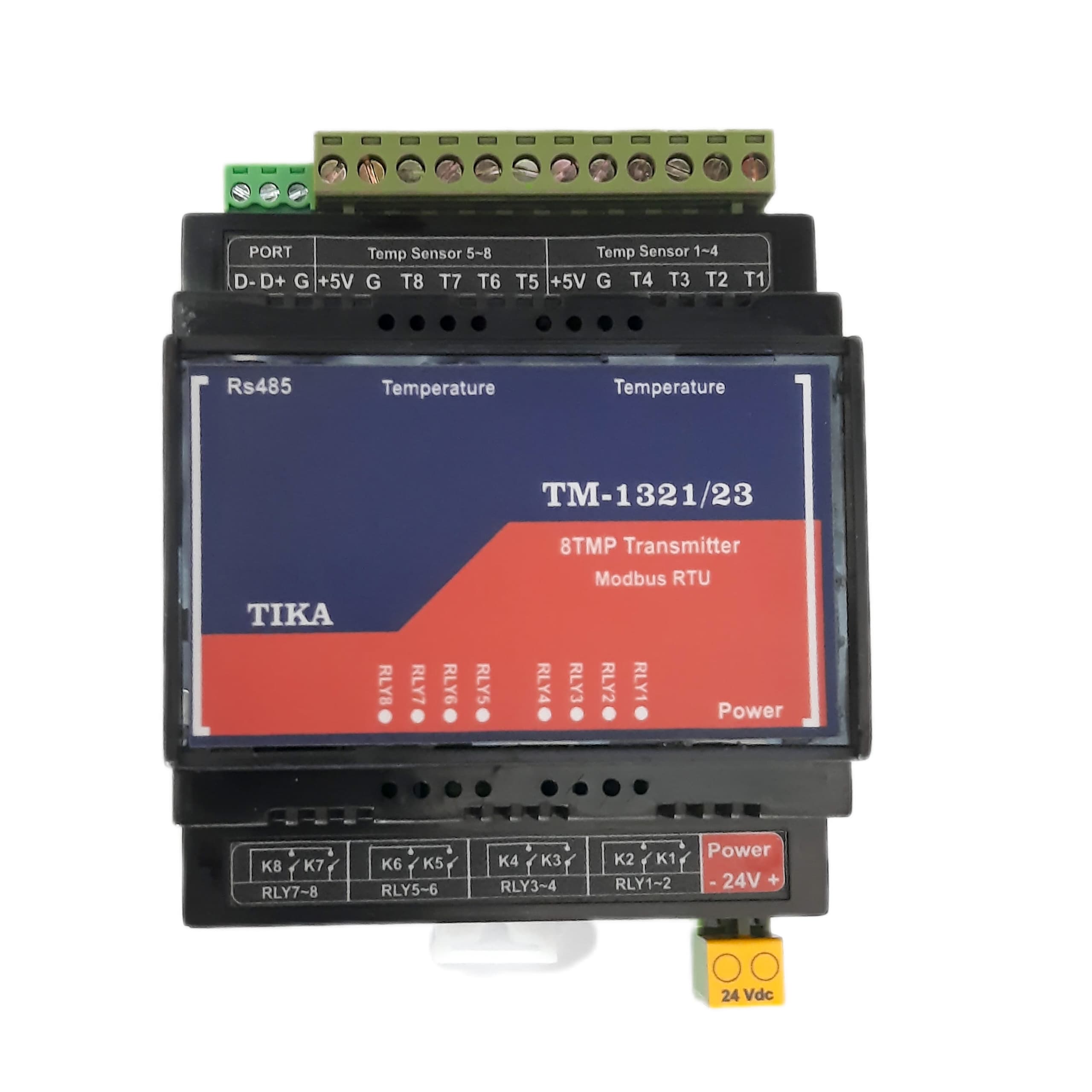

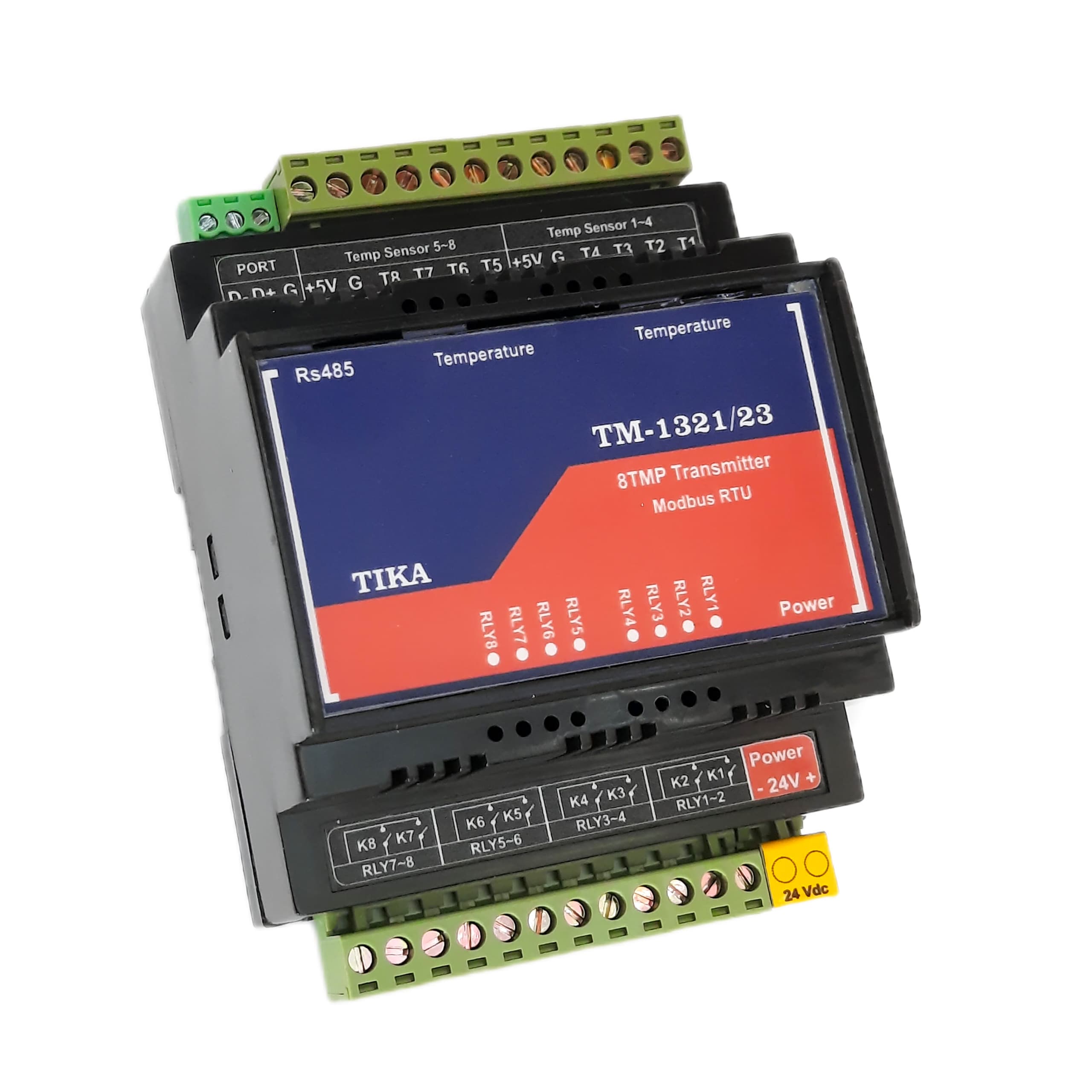

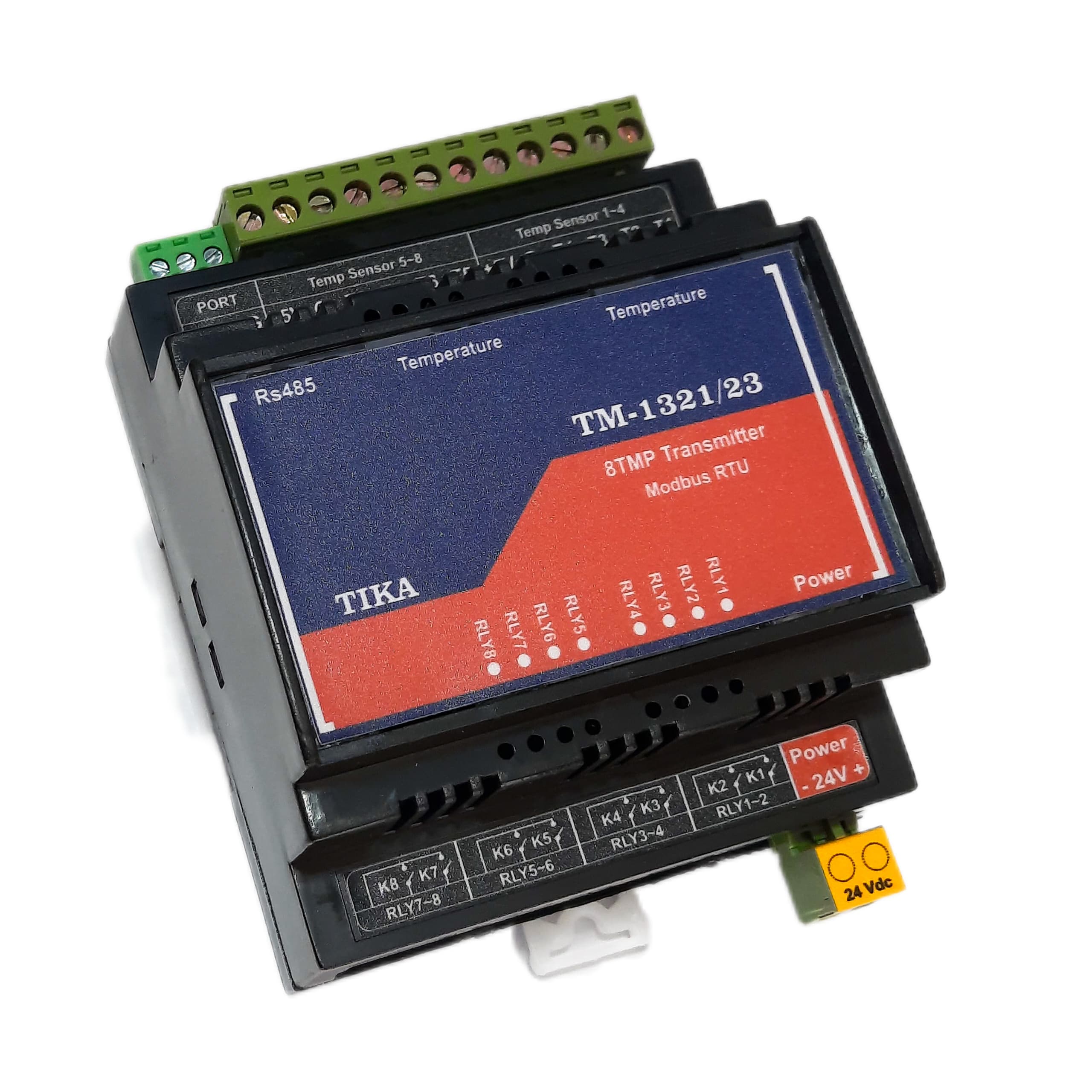

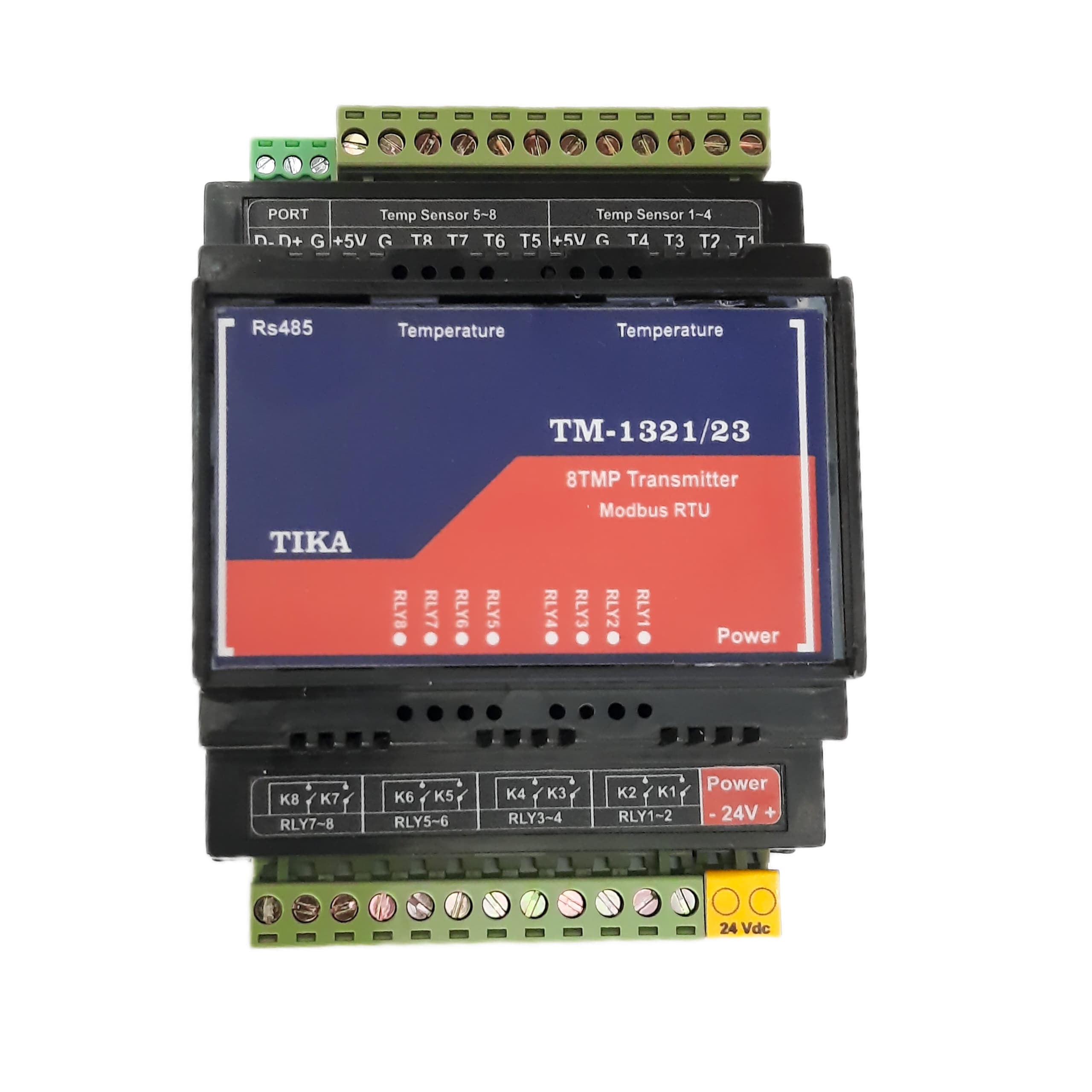

ترانسمیتر دما (۸ کانال) TM-1321/23

معرفی ترانسمیتر دما TM-1321/23:

ترانسمیتر و کنترلر دمای چندکاناله TM-1321/23 یک تجهیز صنعتی کارآمد است که امکان اتصال هم‌زمان به 8 سنسور دمای دیجیتال (از نوع DS18B20) را فراهم می‌سازد. این دستگاه با اندازه‌گیری دمای 8 نقطه مختلف و ارسال مقادیر آن به سیستم‌های کنترلی، فرآیند پایش حرارتی را تسهیل می‌کند. در این سری، مدل TM-1323 علاوه بر نقش ترانسمیتر، مجهز به 8 خروجی رله مستقل جهت فرمان به تجهیزات سرمایشی و گرمایشی است. ارسال اطلاعات در این تجهیز از طریق پورت سریال صنعتی در بستر RS485 و تحت پروتکل استاندارد Modbus-RTU انجام می‌گیرد که امکان شبکه‌کردن چندین دستگاه روی یک باس دو سیمه و اتصال به تجهیزاتی نظیر PC، HMI و PLC را میسر می‌کند؛ قابلیتی که این دستگاه را به گزینه‌ای اقتصادی و کارآمد جهت مدیریت دقیق دما در فضاهای وسیع صنعتی و کشاورزی تبدیل کرده است.

ویژگی‌های ترانسمیتر دما TM-1321/23:

• پشتیبانی از ۸ کانال سنسور دیجیتال: قابلیت اتصال هم‌زمان به 8 سنسور دمای دیجیتال باکیفیت از نوع DS18B20 جهت پایش نقاط مختلف.
• خروجی‌های کنترلی (مدل TM-1323): مجهز به 8 خروجی رله مستقل برای صادرکردن فرمان‌های قطع و وصل در فرآیندهای سرمایشی و گرمایشی.
• دارای توابع متوسط‌گیری و مقایسه‌کننده: امکان میانگین‌گیری از مقادیر دمایی و استفاده از منطق مقایسه‌ای برای کنترل دقیق‌تر خروجی‌ها و پایش پایدارتر فرآیند.
• قابلیت‌های ارتباطی و شبکه‌پذیری: مجهز به پورت صنعتی RS485 تحت پروتکل استاندارد Modbus-RTU برای مانیتورینگ و شبکه‌کردن چندین دستگاه روی یک باس دو سیمه و قابلیت اتصال به PC، HMI، PLC و سایر تجهیزات کنترلی.
• قابلیت افزایش طول کابل سنسورها: امکان افزایش طول کابل سنسورهای دما تا حداکثر 20 متر بدون افت دقت اندازه‎گیری.
• الگوریتم‌های کنترلی متنوع: پشتیبانی از انواع الگوریتم‌های کنترلی قابل‌تنظیم از طریق فهرست آدرس‌های مودباس دستگاه.
• نرم‌افزار اختصاصی: دارای نرم‌افزار تنظيمات و مانيتورينگ و كنترل خروجی‌ها

کاربردهای ترانسمیتر دما TM-1321/23:

• اتوماسیون صنعتی و خطوط تولید
• گلخانه‌ها و سالن‌های پرورش قارچ
• مرغداری‌ها و مراکز پرورش دام
• دیتا سنترها و اتاق‌های سرور
• انبارها و سیلوهای نگهداری غلات
• لابراتوارها و صنایع دارویی
• صنایع غذایی و سردخانه‌ها

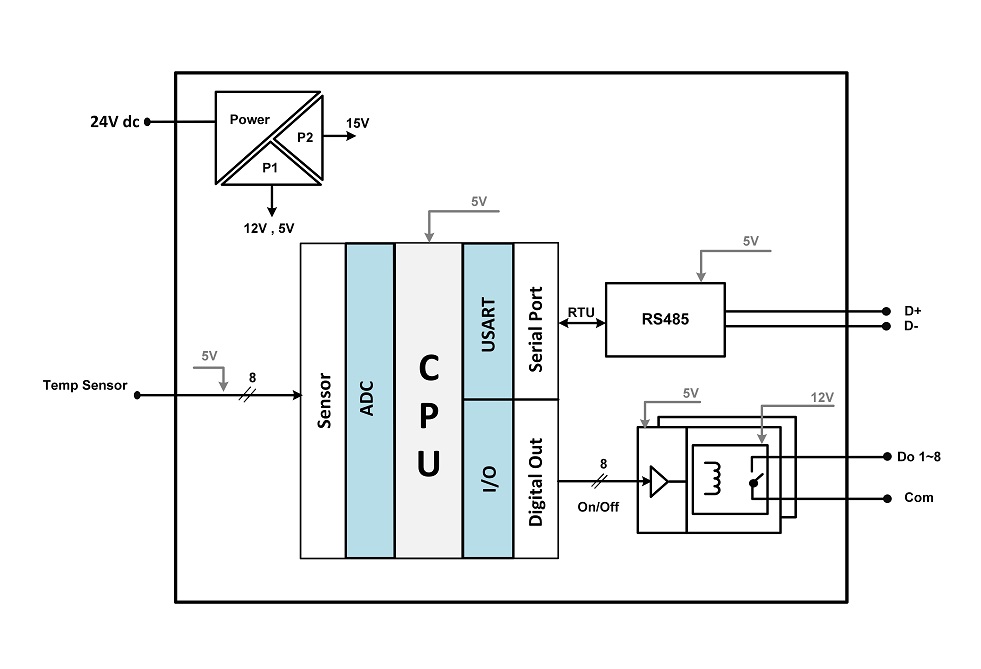

بلوک دیاگرام ترانسمیتر دما TM-1321/23:

کنترلر صنعتی مدل TM-1321-23 یک تجهیز تخصصی جهت مدیریت دقیق پارامتر دما در فرآیندهای صنعتی است. در بلوک دیاگرام فوق، جزئیات سخت‌افزاری و مسیر پردازش سیگنال از ورودی‌ها تا بخش پردازنده مرکزی (CPU) و همچنین خروجی‌های دیجیتال و ارتباطی در این مدل به وضوح نمایش داده شده است. طراحی این دستگاه بر پایه پایداری در شرایط صنعتی و دقت بالا در پردازش سیگنال‌ها استوار است.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): مدل  TM-1321-23با ورودی استاندارد 24V DC کار می‌کند. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، ایزولاسیون بین بخش پردازشی (CPU) و بخش‌های قدرت (رله‌ها) را جهت کاهش اثر نویزهای صنعتی ایجاد کرده است.
• ورودی سنسور (Sensor Input): این تجهیز دارای 8 کانال ورودی سنسور است و قابلیت اتصال هم‌زمان به هشت سنسور دما را داراست. سیگنال‌ها پس از عبور از Sensor Driver و تبدیل در واحد ADC، توسط CPU پردازش می‌شوند.
• خروجی دیجیتال (Digital Out): دارای هشت کانال خروجی Do 1~8 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی On/Off  است.
• ارتباطات و مانیتورینگ: TM-1321-23 مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+، D- و Gبه سیستم‌های مانیتورینگ مرکزی و PLCها فراهم می‌کند.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای Segment، LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

نصب و راه اندازی ترانسمیتر دما TM-1321/23

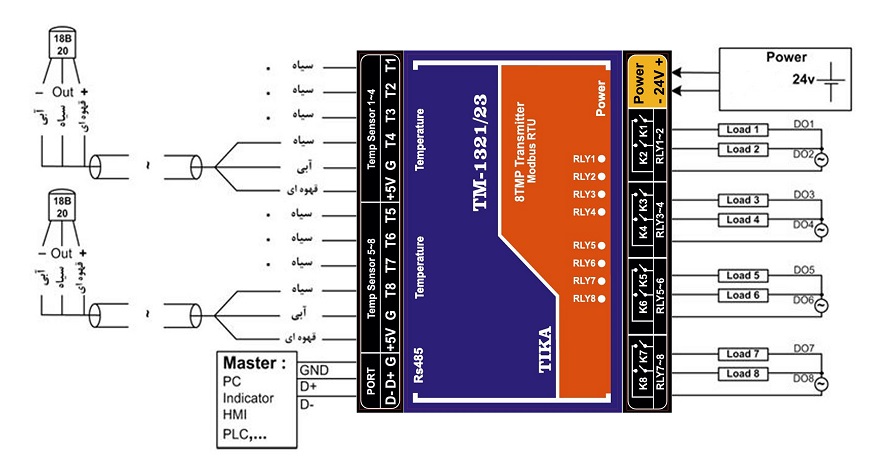

بررسی دیاگرام سیم بندی ترانسمیتر دما TM-1321/23:

• تغذیه 24 ولت DC: تغذیه ورودی دستگاه  18Vdc~30Vdcاست.
• ورودی سنسورهای دما (Temp Sensors 1~8):دستگاه دارای ۸ ورودی برای سنسورهای دما است. ترمینال‌های مجزای T1 تا T8 به همراه پایه مشترک (5V+) و زمین (G) جهت اتصال صحیح سنسورها می‌باشد.
• ارتباط (RS485): ترمینال‌های پورت ارتباطی (D-, D+, G) جهت تبادل داده تحت پروتکل Modbus و اتصال به تجهیزات بالادست (PC، HMI، PLC) تعبیه شده‌اند.
• خروجی‌های رله (Relay Outputs RLY1~8): دستگاه مجهز به ۸ خروجی رله مجزا (K1 تا K8) است.این رله‌ها قابلیت کنترل بارهای AC و DC را دارا می‌باشند.

مدل های قابل سفارش ترانسمیتر دما TM-1321/23

سوالات متداول ترانسمیتر دما ۸ کاناله TM-1321/23:

۱. تفاوت اصلی بین مدل TM-1321 و TM-1323 در چیست؟

مدل TM-1321 یک ترانسمیتر خالص است که ۸ ورودی دما را خوانده و از طریق پورت RS485 ارسال می‌کند. اما مدل TM-1323 علاوه بر قابلیت ترانسمیتر، مجهز به ۸ خروجی رله مستقل است که می‌تواند بر اساس دمای هر کانال، فرمان‌های کنترلی صادر کند.

۲. این دستگاه از چه نوع سنسوری پشتیبانی می‌کند و چه دقتی دارد؟

این محصول از سنسور دیجیتال دما (DS18B20) پشتیبانی می‌کند. محدوده اندازه‌گیری آن بین ۴۰- تا ۱۲۰+ درجه سانتی‌گراد با دقت بسیار بالای ۰.۵ درجه است.

۳. آیا امکان استفاده از سنسورهای دیگر مانند PT100 در این مدل وجود دارد؟

خیر، این مدل اختصاصاً برای سنسورهای دیجیتال سری DS18B20 طراحی شده است. برای سنسورهای PT100 باید از سری TM-1334/35 استفاده نمایید.

۴. حداکثر طول کابل مجاز برای اتصال سنسورها چقدر است؟

شما می‌توانید طول کابل هر سنسور را بدون افت دقت در اندازه‌گیری، تا حداکثر ۲۰ متر افزایش دهید.

۵. تغذیه مورد نیاز دستگاه چند ولت است؟

تغذیه استاندارد این دستگاه ۲۴ ولت DC (بازه مجاز ۱۸ تا ۳۰ ولت) است که برای استفاده در تابلوهای برق صنعتی بهینه شده است.

۶. خروجی‌های رله در مدل TM-1323 چه مشخصاتی دارند؟

این مدل دارای ۸ رله ایزوله است که توان کلیدزنی ۳ آمپر برای ولتاژ ۲۵۰ ولت AC یا ۳۰ ولت DC را دارا هستند.

۷. پورت ارتباطی دستگاه از چه پروتکلی پشتیبانی می‌کند؟

دستگاه مجهز به پورت RS485 با پروتکل استاندارد Modbus-RTU است که امکان اتصال به PLC، HMI، کامپیوتر و سیستم‌های اسکادا (SCADA) را فراهم می‌کند.

8.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

9.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .

۱۰. نحوه نصب فیزیکی دستگاه چگونه است؟

بدنه دستگاه برای نصب روی ریل‌های استاندارد تابلویی (DIN-Rail) طراحی شده است، اما قابلیت نصب به صورت دیواری (پیچ شدن به بدنه) را نیز دارد.

۱۱. آیا سنسورهای دما به همراه دستگاه ارسال می‌شوند؟

خیر، این محصول بدون سنسور ارائه می‌شود و کاربر باید با توجه به نیاز پروژه، سنسورهای DS18B20 را به‌صورت جداگانه سفارش دهد.

۱۲. توابع “متوسط‌گیری” در این دستگاه چه کاربردی دارند؟

این قابلیت به شما اجازه می‌دهد میانگین دمای چندین سنسور را محاسبه کنید که برای کنترل دما در محیط‌های بزرگ (مانند سالن‌های مرغداری یا انبارها) که دما در نقاط مختلف متفاوت است، بسیار کاربردی است.
