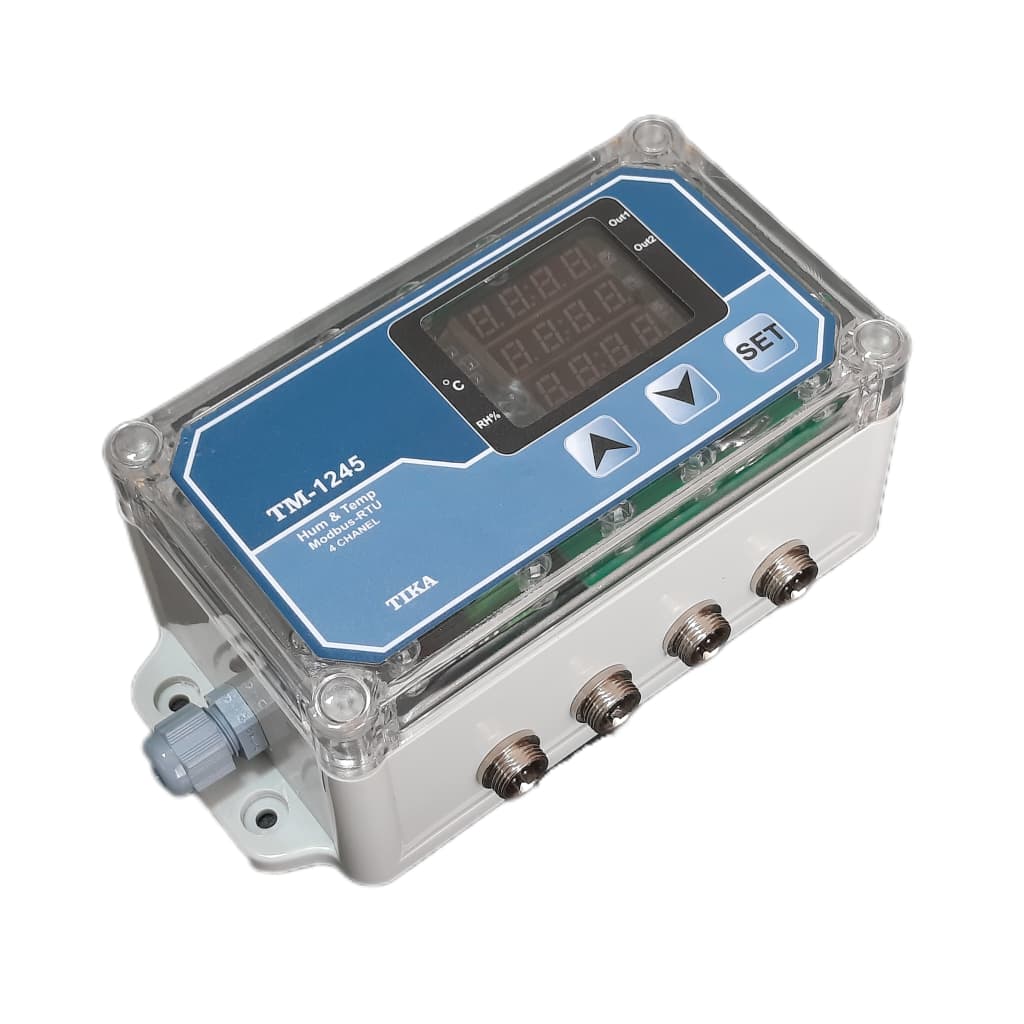

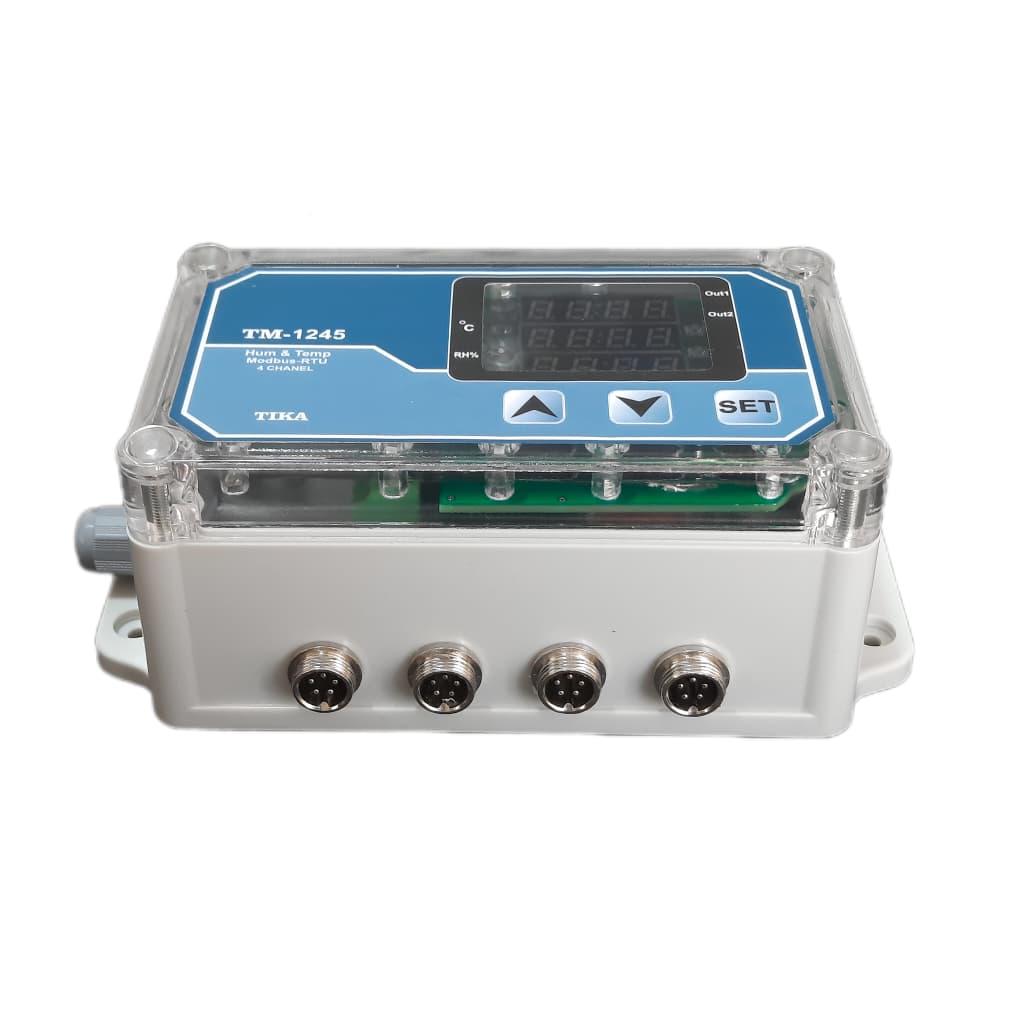

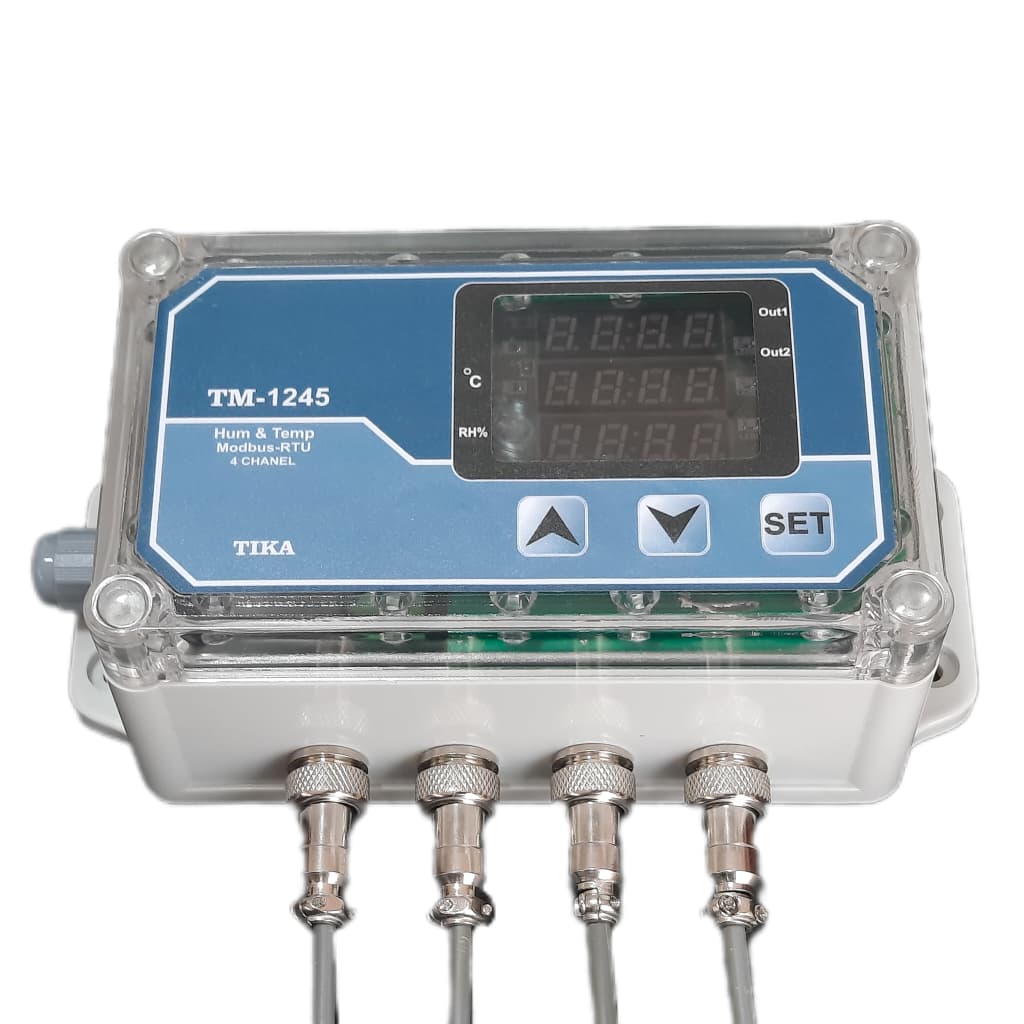

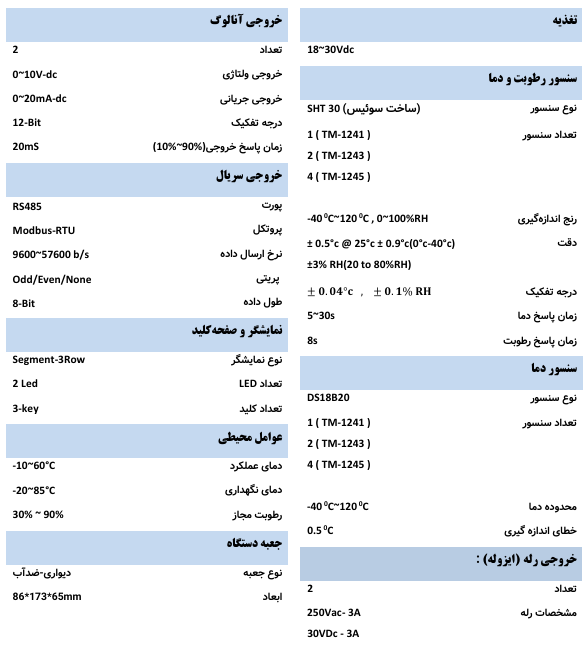

ترانسمیتر 4 کاناله رطوبت و دما TM-1245

معرفی ترانسمیتر 4 کاناله رطوبت و دما TM-1245:

ترانسمیتر رطوبت و دما TM-1245 یک تجهیز صنعتی تخصصی است که برای اندازه‌گیری و پایش دقیق شرایط محیطی طراحی شده است. این دستگاه مجهز به سنسورهای کالیبره‌شده با تکنولوژی سوئیس بوده و قادر است رطوبت را در محدوده %100~%0 و دما را در محدوده 40- تا 120 درجه سانتی گراد با دقت بسیار بالا قرائت کند. علاوه بر این، دستگاه قابلیت اندازه گیری نقطه شبنم را نیز دارا می‌باشد.

معماری مدار این ترانسمیتر به گونه‌ای است که داده‌های دریافتی از سنسور را پردازش کرده و بر روی نمایشگر سه ردیفه از نوع Seven Segment نمایش می‌دهد. این محصول جهت مدیریت دقیق در فرآیندهای صنعتی، قابلیت ارسال داده‌ها از طریق پورت RS485 تحت پروتکل استاندارد Modbus-RTU را دارد که امکان شبکه‌سازی و اتصال به انواع PLC و HMI را فراهم می‌سازد.

ویژگی‌های ترانسمیتر 4 کاناله رطوبت و دما TM-1245:

• انعطاف‌پذیری در ورودی: مجهز به چهار کانال ورودی سنسور با قابلیت انتخاب در هر کانال جهت اتصال سنسور ترکیبی (رطوبت-دما) یا سنسور مجزای دما از طریق تنظیمات دستگاه.
• پشتیبانی از سنسورهای دیجیتال: قابلیت اتصال انواع سنسور دیجیتال دما و رطوبت با دقت و پایداری بالا.
• خروجی‌های قابل برنامه‌ریزی: امکان سفارش در دو مدل با 2 خروجی رله یا 2 خروجی آنالوگ با قابلیت فرمان‌پذیری هوشمند از دما، رطوبت یا نقطه شبنم.
• کنترل مستقیم: قابلیت ارسال فرامین و کنترل مستقیم خروجی‌های رله و آنالوگ از طریق پورت سریال.

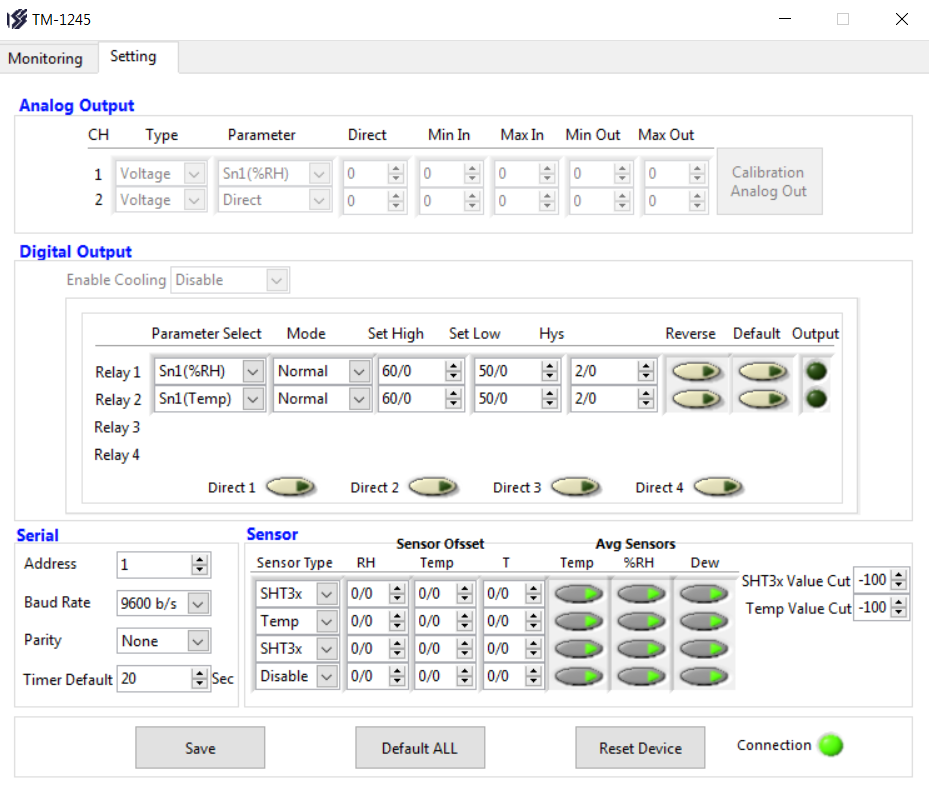

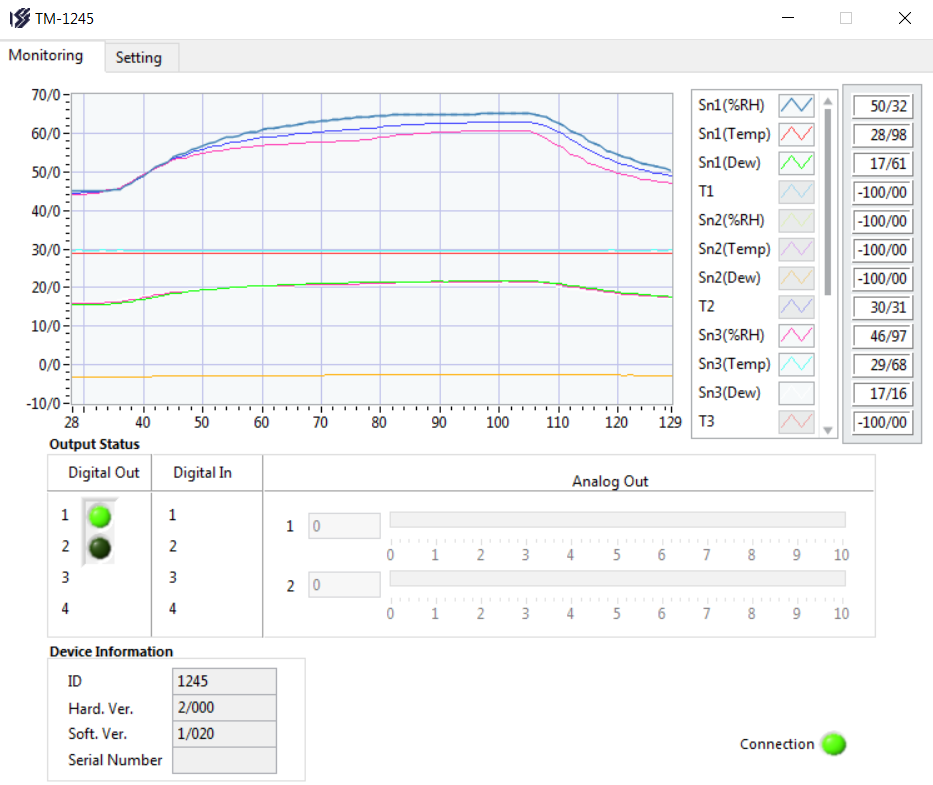

• نرم‌افزار اختصاصی: دارای نرم‌افزار تنظيمات و مانيتورينگ و كنترل خروجی‌ها
• کالیبراسیون نرم‌افزاری: قابلیت کالیبراسیون نرم‌افزاری مقادیر قرائت‌شده و خروجی‌های آنالوگ جهت کاهش خطای اندازه‌گیری.
• رابط کاربری محلی: دارای صفحه نمایش اختصاصی و کلیدهای کنترلی جهت نمایش مقادیر اندازه‌گیری شده و انجام برخی تنظیمات.

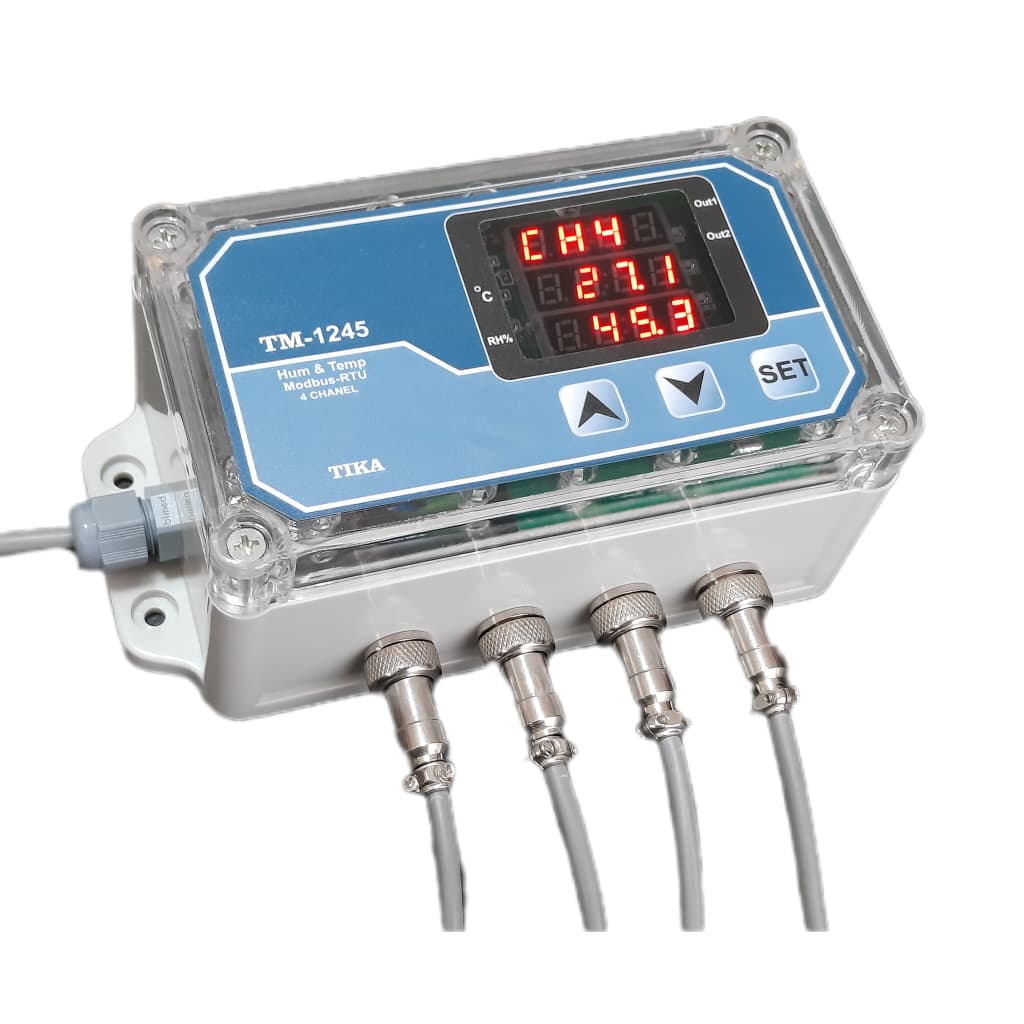

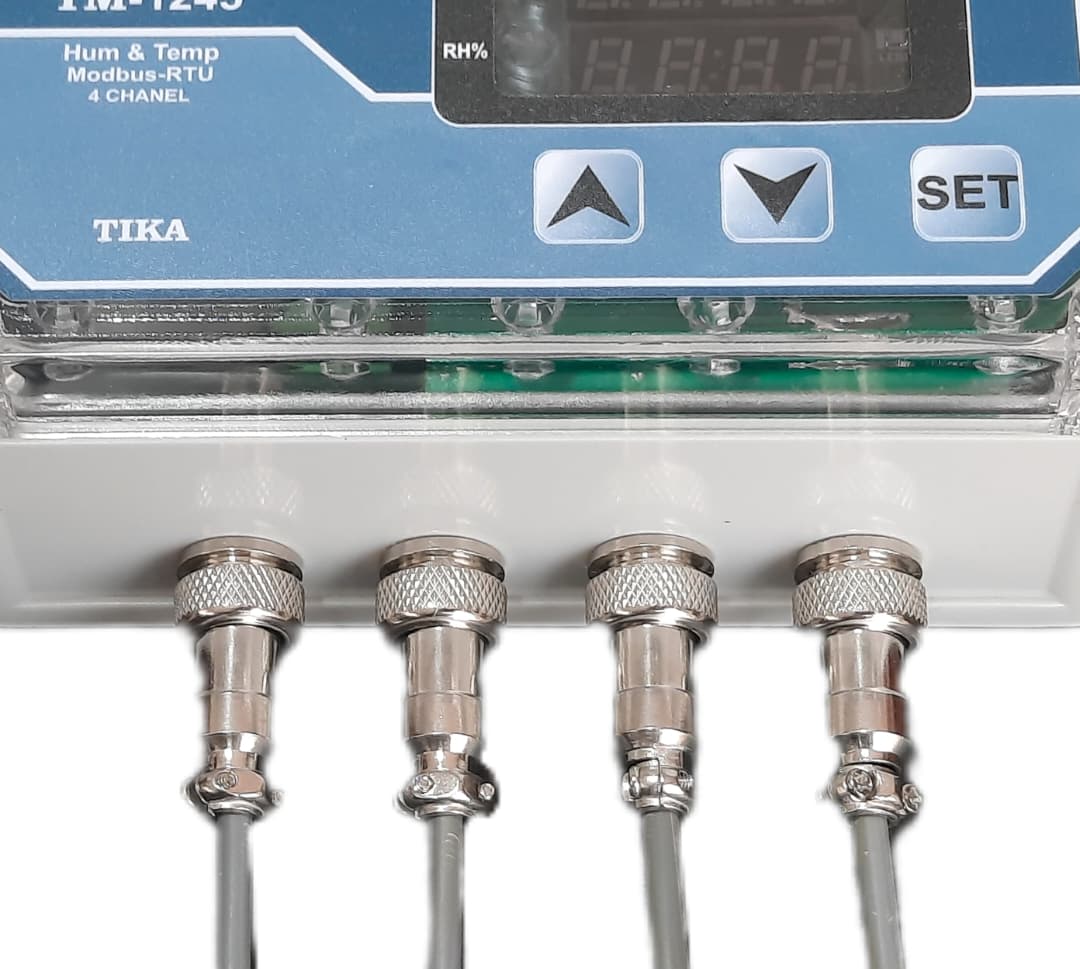

• اتصال سنسور پرتابل: قابلیت اتصال و جداسازی بسیار آسان سنسور از طریق کانکتور فلزی پیچی مقاوم.
• پشتیبانی از کابل‌های طولانی: امکان افزایش طول کابل سنسور رطوبت تا حداکثر ۱۰ متر و سنسورهای دما تا حداکثر ۲۰ متر بدون افت دقت.
• طراحی صنعتی و مقاوم: دارای بدنه ضدآب با قابلیت نصب دیواری و استفاده از کانکتور فلزی پیچی جهت اتصال ایمن و آسان سنسور به بدنه دستگاه.
• قابلیت‌های ارتباطی و شبکه‌پذیری: مجهز به پورت صنعتی RS485 تحت پروتکل استاندارد Modbus-RTU برای مانیتورینگ و شبکه‌کردن چندین دستگاه روی یک باس دو سیمه و قابلیت اتصال به PC، HMI، PLC و سایر تجهیزات کنترلی.

کاربردهای ترانسمیتر 4 کاناله رطوبت و دما TM-1245:

• اتوماسیون صنعتی
• اتوماسیون خانگی
• گلخانه‌ها
•  صنایع کشاورزی
• صنایع غذایی و پخت نان
• مرغداری‌ها
• انبارها

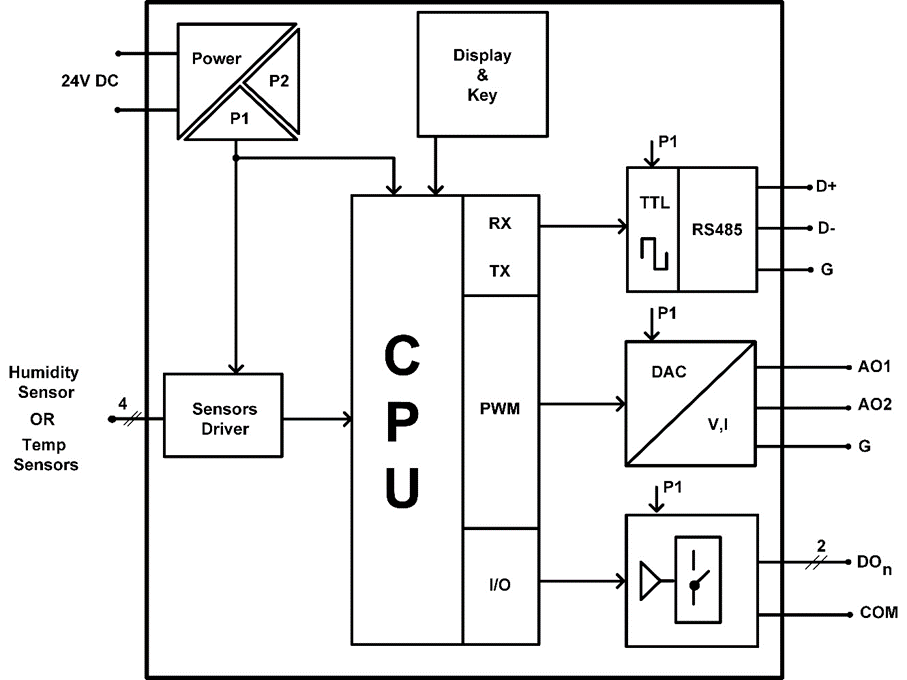

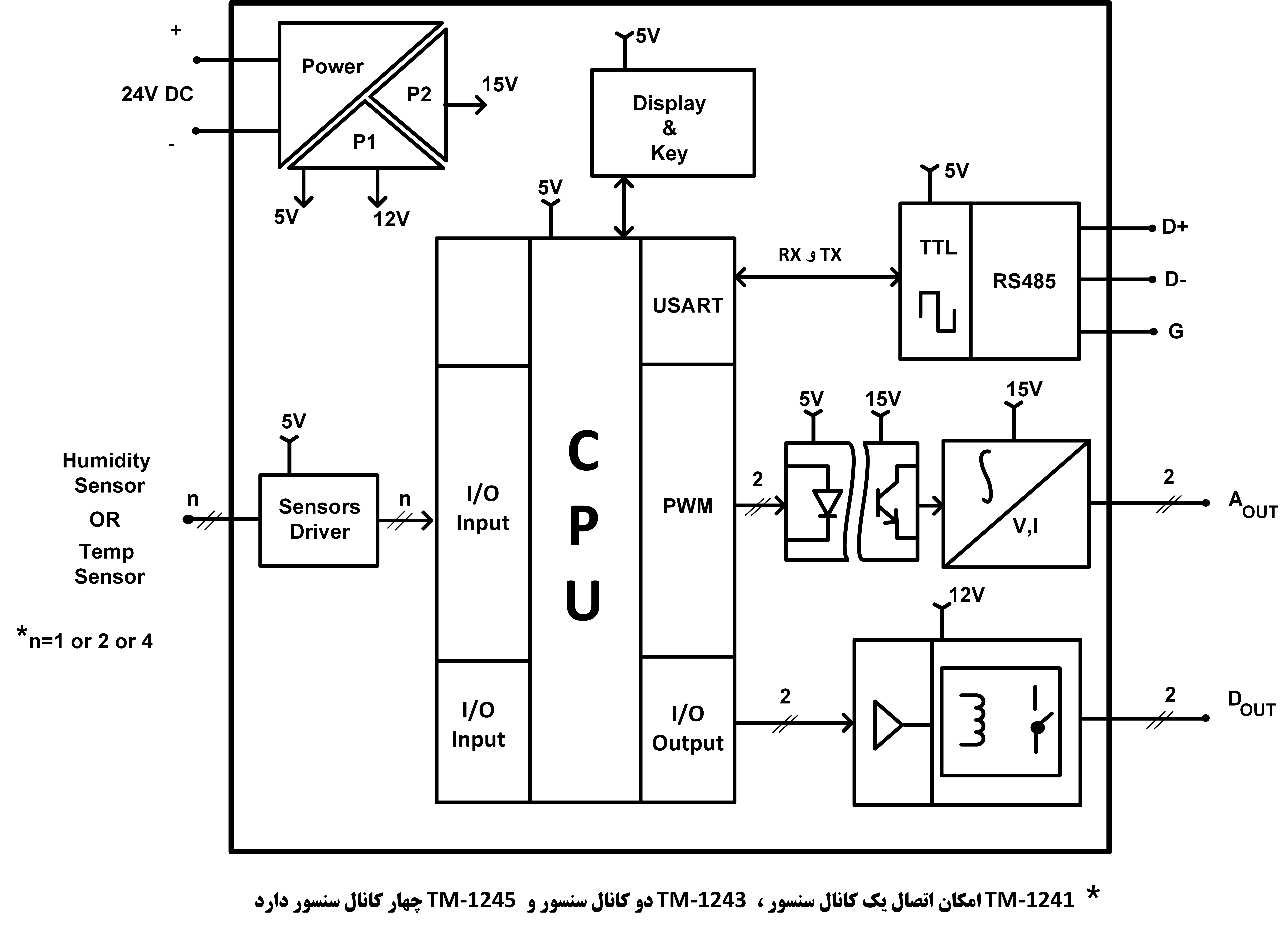

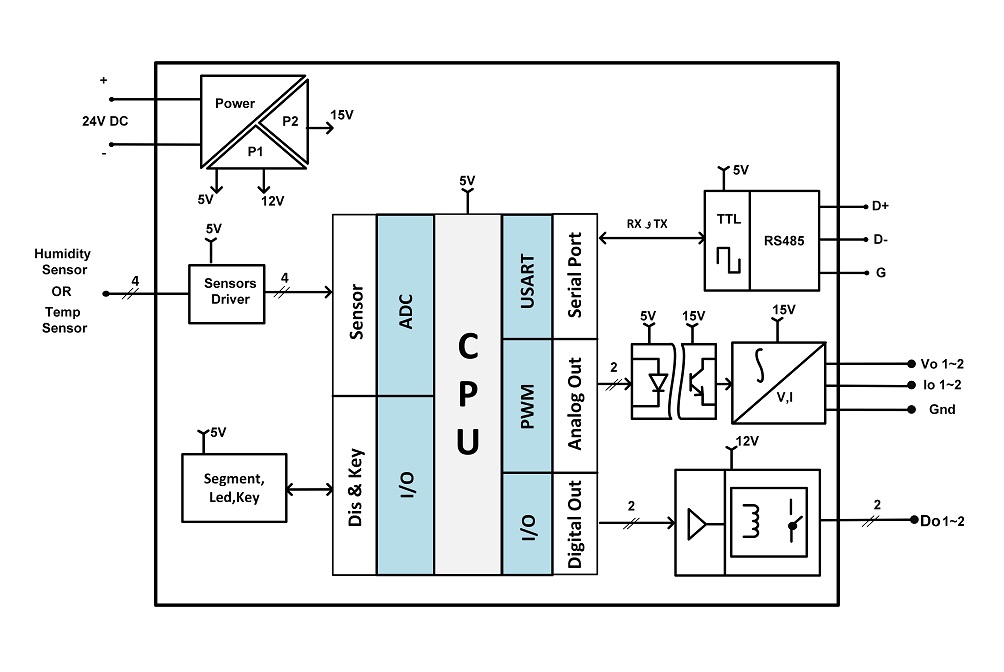

بلوک دیاگرام ترانسمیتر 4 کاناله رطوبت و دما TM-1245:

دستگاه TM-1245 یک کنترلر صنعتی جهت مدیریت دقیق پارامترهای محیطی است. در بلوک دیاگرام فوق، جزئیات سخت‌افزاری و مسیر پردازش سیگنال از ورودی سنسورها تا بخش پردازنده مرکزی (CPU) و همچنین خروجی‌های آنالوگ، دیجیتال و ارتباطی در این مدل به وضوح نمایش داده شده است. طراحی این دستگاه بر پایه پایداری در شرایط صنعتی و دقت بالا در پردازش سیگنال‌ها استوار است.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این کنترلر با ورودی استاندارد 24V DC کار می‌کند. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، ایزولاسیون بین بخش پردازشی (CPU) و بخش‌های قدرت (رله‌ها و خروجی آنالوگ) را جهت کاهش اثر نویزهای صنعتی ایجاد کرده است.

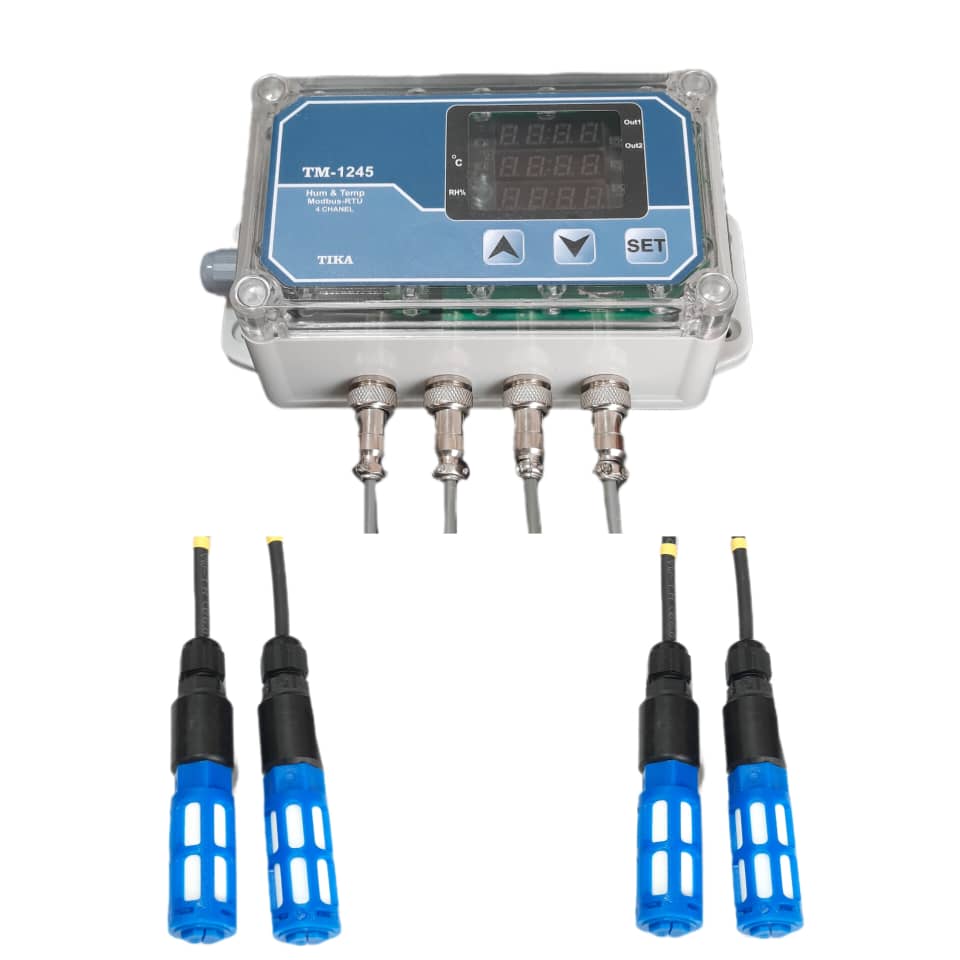

• ورودی سنسور (Sensor Input): این تجهیز دارای 4 کانال ورودی سنسور است و قابلیت اتصال هم‌زمان به چهار سنسور رطوبت و دما یا چهار سنسور دما را داراست. سیگنال‌ها پس از عبور از Sensor Driver و تبدیل در واحد ADC، توسط CPU پردازش می‌شوند.
• خروجی آنالوگ (Analog Out): دارای دو کانال خروجی آنالوگ است که سیگنال هر کانال به‌صورت ولتاژی (Vo 1~2) یا جریانی (Io 1~2) ارائه می‌شود. این خروجی‌ها برای انتقال مقادیر اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات در کاربردهای صنعتی به‌کار می‌روند. این بخش امکان ارائه سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند.
• خروجی دیجیتال (Digital Out): دارای دو کانال خروجی Do 1~2 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی On/Off  است.
• ارتباطات و مانیتورینگ: TM-1245  مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+، D- و Gبه سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment،  LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

نصب و راه اندازی ترانسمیتر 4 کاناله رطوبت و دما TM-1245

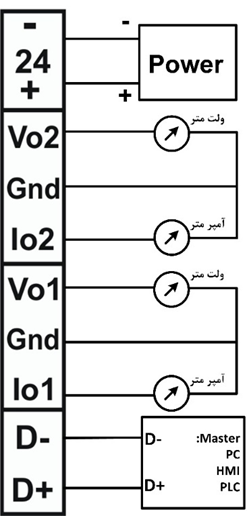

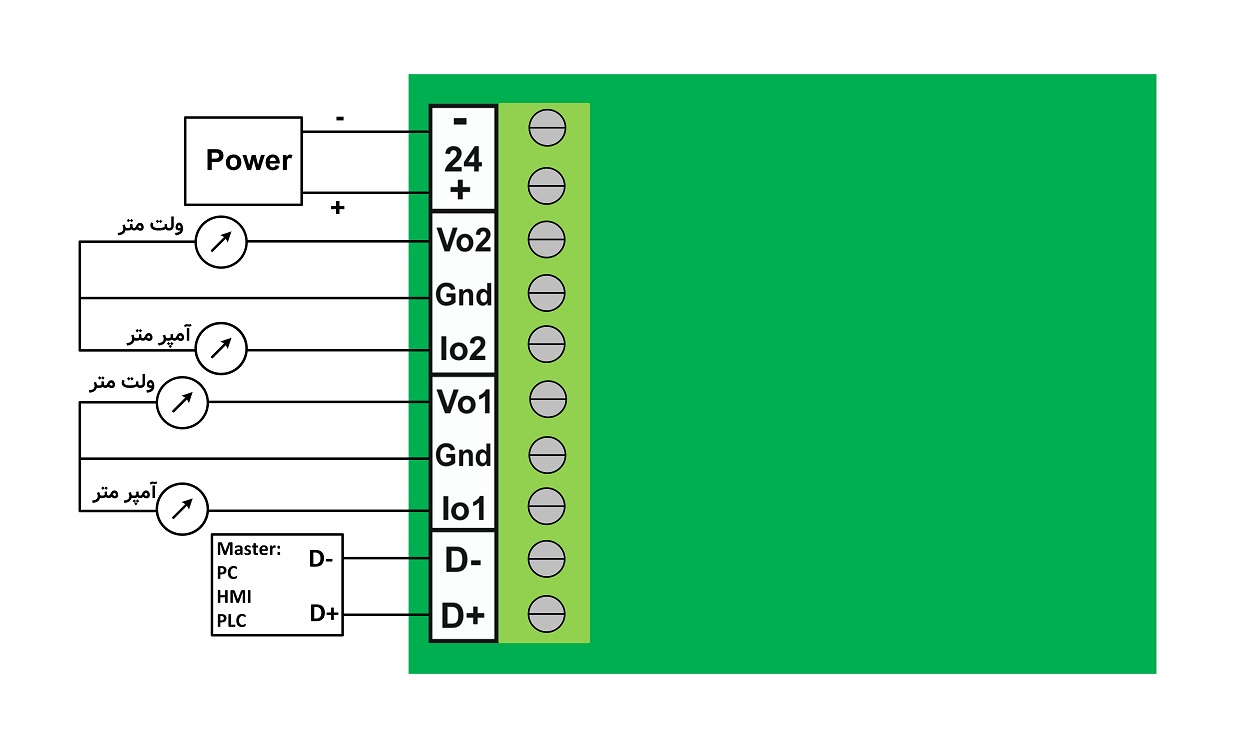

بررسی دیاگرام سیم بندی ترانسمیتر 4 کاناله رطوبت و دما TM-1245:

• تغذیه 24 ولت DC: تغذیه ورودی دستگاه  18Vdc~30Vdcاست.
• خروجی آنالوگ کانال دوم: ترمینال‌های Vo2، Gnd و Io2 مربوط به خروجی آنالوگ دوم هستند. Vo2 برای خروجی ولتاژی، Io2 برای خروجی جریانی و Gnd به‌عنوان مرجع مشترک خروجی‌ها استفاده می‌شود. طبق دیاگرام، ولت‌متر به Vo2 و Gnd و آمپرمتر به Io2 و Gnd متصل می‌شود.
• خروجی آنالوگ کانال اول: ترمینال‌های Vo1، Gnd و Io1 برای خروجی آنالوگ اول در نظر گرفته شده‌اند. اتصال ولت‌متر از طریق Vo1 و Gnd و اتصال آمپرمتر از طریق Io1 و Gnd انجام می‌شود.

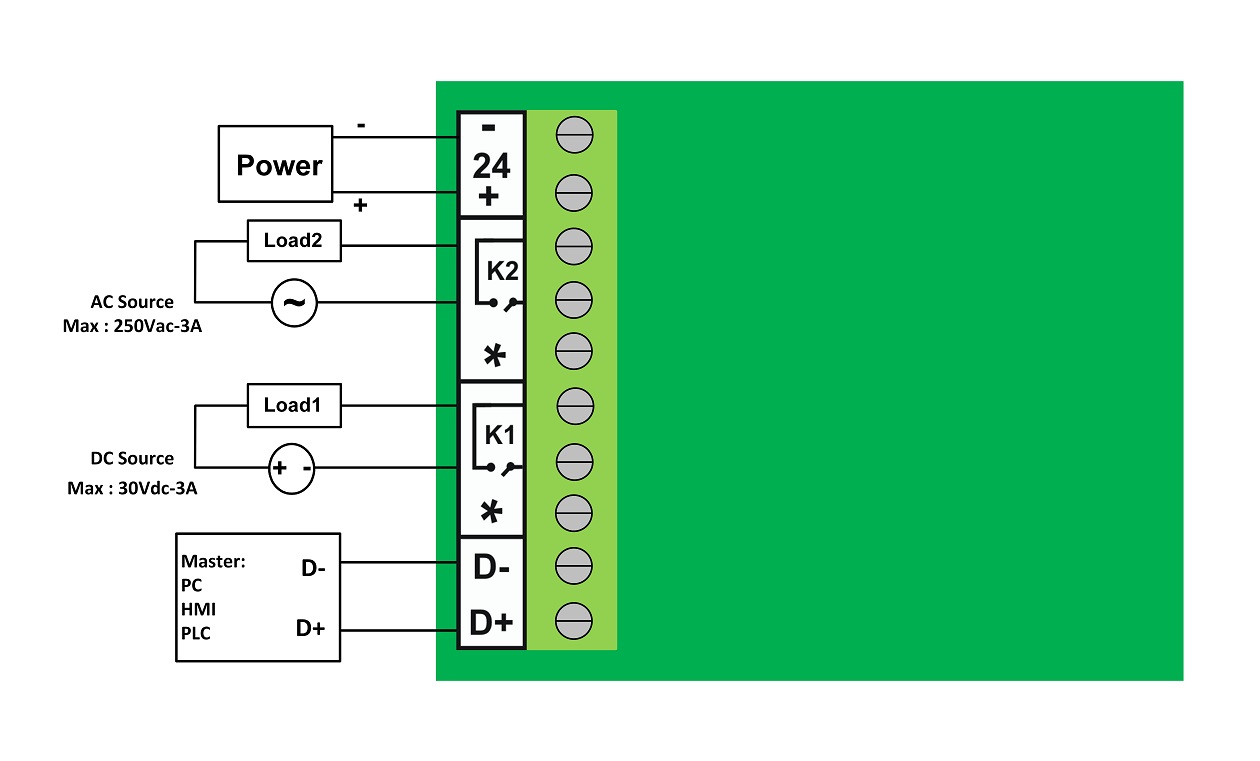

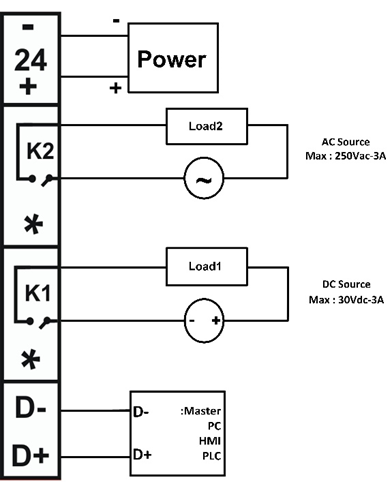

• خروجی های رله (K2 وK1): خروجی‌های رله‌ای K1 و K2 برای کنترل بارهای AC و DC قابل استفاده هستند. در این تصویر، اتصال Load 1 به منبع DC و Load 2 به منبع AC، صرفاً برای نمایش هر دو روش سیم‌بندی نشان داده شده است؛ انتخاب نوع بار برای هر رله اختیاری است.
•  اتصال به PLC، HMI یا PC: ترمینال‌های D- و D+ برای ارتباط سریال با تجهیزات Master شامل PLC، HMI و PC به کار می‌روند. این اتصال برای انتقال اطلاعات اندازه‌گیری‌شده و مانیتورینگ دستگاه از طریق شبکه RS485 استفاده می‌شود.

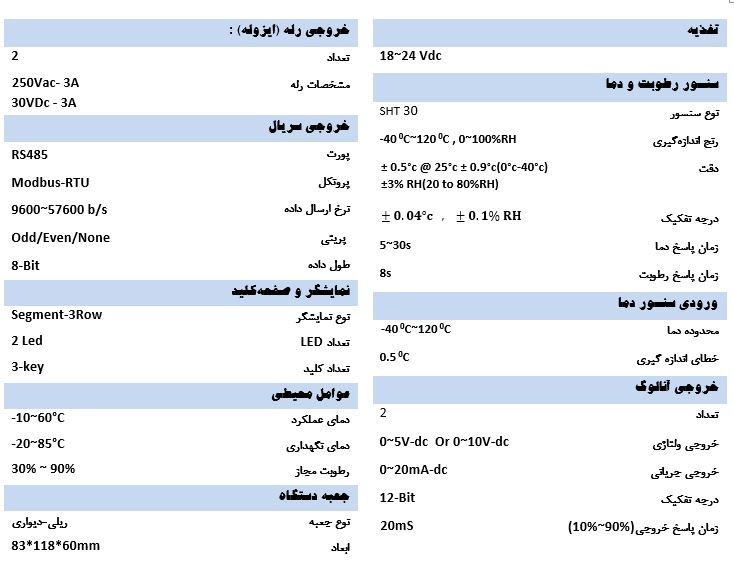

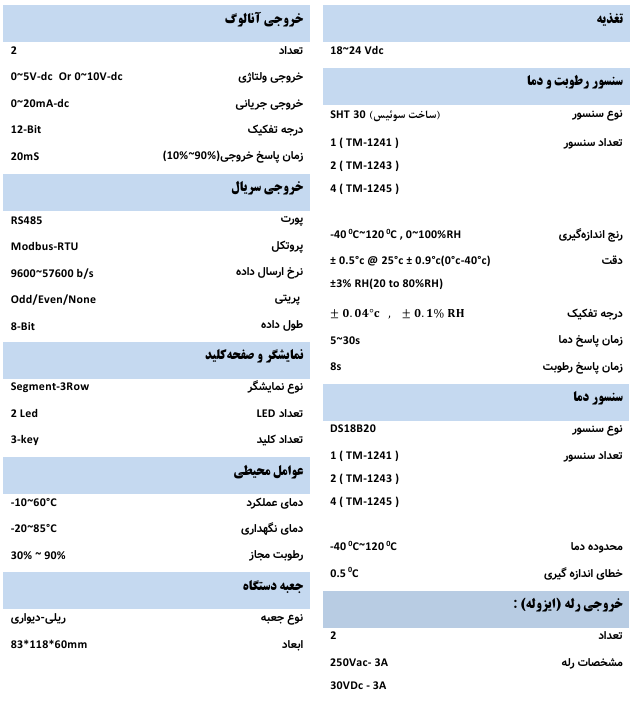

مدل های قابل سفارش ترانسمیتر 4 کاناله رطوبت و دما TM-1245

سوالات متداول ترانسمیتر رطوبت و دما TM-1245:

۱. ترانسمیتر TM-1245 چه تفاوتی با مدل‌های TM-1241 و TM-1243 دارد؟

اصلی‌ترین تفاوت در تعداد کانال‌های ورودی است. TM-1245 یک مدل قدرتمند ۴ کاناله است که امکان اتصال هم‌زمان به ۴ سنسور رطوبت-دما یا ۴ سنسور دمای مجزا را فراهم می‌کند، در حالی که مدل‌های دیگر ۱ یا ۲ کاناله هستند.

۲. سنسورهای مورد استفاده در TM-1245 از چه تکنولوژی بهره می‌برند؟

این دستگاه از سنسورهای کالیبره‌شده با تکنولوژی سوئیس (سری SHT30 برای رطوبت و دما) و سنسورهای دیجیتال DS18B20 برای دما استفاده می‌کند که دقت و پایداری بسیار بالایی در محیط‌های صنعتی دارند.

۳. آیا می‌توان سنسورها را با فاصله از دستگاه نصب کرد؟

بله، TM-1245 از کابل‌های طولانی پشتیبانی می‌کند. شما می‌توانید کابل سنسور رطوبت را تا ۱۰ متر و کابل سنسور دما را تا ۲۰ متر بدون افت دقت اندازه‌گیری افزایش دهید. اتصال سنسورها نیز از طریق کانکتور فلزی پیچی مقاوم و ضدآب انجام می‌شود.

۴. خروجی‌های آنالوگ و رله در این دستگاه چگونه عمل می‌کنند؟

TM-1245 در دو مدل با ۲ خروجی رله یا ۲ خروجی آنالوگ (ولتاژی 0V -10V یا جریانی 0mA-20mA) قابل سفارش است. این خروجی‌ها کاملاً قابل برنامه‌ریزی هستند و می‌توانند بر اساس مقادیر دما، رطوبت یا نقطه شبنم هر یک از ۴ کانال، فرمان‌های کنترلی صادر کنند.

۵. کاربرد اصلی TM-1245 در چه صنایعی است؟

به دلیل ۴ کاناله بودن، این دستگاه برای محیط‌های وسیع که نیاز به پایش چند نقطه هم‌زمان دارند عالی است؛ مانند گلخانه‌های بزرگ، مرغداری‌های صنعتی، سردخانه‌ها، انبارها، اتوماسیون صنعتی و صنایع غذایی.

۶. آیا دستگاه دارای نمایشگر محلی است؟

بله، این مدل مجهز به یک نمایشگر سه ردیفه (Seven Segment) و کلیدهای کنترلی است که به اپراتور اجازه می‌دهد مقادیر هر ۴ کانال را به صورت محلی مشاهده کرده و تنظیمات اولیه را بدون نیاز به کامپیوتر انجام دهد.

۷. قابلیت‌های ارتباطی TM-1245 برای مانیتورینگ چیست؟

این ترانسمیتر دارای پورت صنعتی RS485 تحت پروتکل استاندارد Modbus-RTU است. این ویژگی امکان شبکه‌سازی چندین دستگاه و اتصال مستقیم به PLC، HMI و سیستم‌های مانیتورینگ تحت PC را فراهم می‌کند.

8. بدنه دستگاه برای چه محیط‌هایی مناسب است؟

دستگاه دارای بدنه ضدآب (IP65) با قابلیت نصب دیواری است که آن را برای استفاده در محیط‌های مرطوب و پرگرد و غبار صنعتی کاملاً ایمن می‌سازد.

9.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

10.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .
