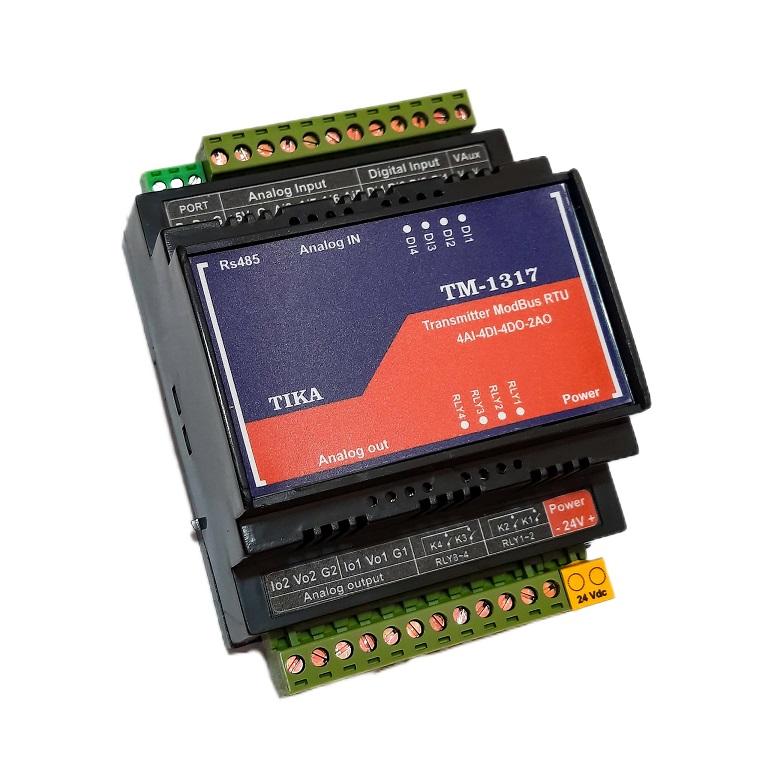

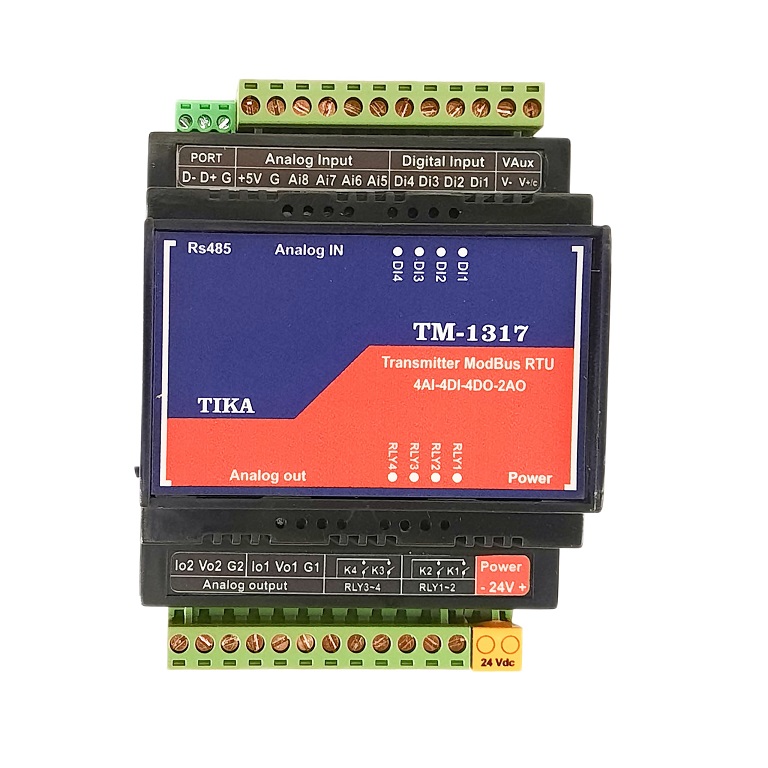

ترانسمیتر عمومی TM-1317 ورودی و خروجی آنالوگ و دیجیتال(4DI/4AI/4RLY/2AO)

معرفی ترانسمیتر عمومی با ورودی و خروجی آنالوگ و دیجیتال TM-1317:

ترانسمیتر عمومی با ورودی و خروجی آنالوگ و دیجیتال TM-1317 یک دستگاه همه‌کاره برای پیاده‌سازی سیستم‌های کنترل و مانیتورینگ در پروژه‌های صنعتی و ساختمانی است که به‌صورت هم‌زمان ورودی‌های دیجیتال و آنالوگ را دریافت کرده و خروجی‌های دیجیتال (رله) و آنالوگ استاندارد را تولید می‌کند. این دستگاه دارای 4 کانال ورودی دیجیتال ایزوله، 4 کانال ورودی آنالوگ، 4 کانال خروجی رله‌ای، 2 کانال خروجی آنالوگ و پورت سریال صنعتی RS485 است. ورودی‌های دیجیتال با ولتاژ 8V~30V تحریک می‌شوند و وضعیت آن‌ها از طریق نرم‌افزار یا LEDهای روی دستگاه قابل مشاهده است؛ همچنین برای هر ورودی دیجیتال یک شمارنده داخلی جهت شمارش پالس‌ها در نظر گرفته شده است. در بخش آنالوگ نیز هر کانال ورودی دارای مقایسه‌کننده و Setpoint قابل تنظیم بوده و امکان تصمیم‌گیری کنترلی محلی را فراهم می‌سازد. TM-1317 با پشتیبانی از شبکه Modbus-RTU و تجمیع چندین نوع I/O در یک تجهیز، راهکاری قابل اتکا جهت مدیریت دقیق ورودی‌ها/خروجی‌ها و کاهش سیم‌کشی در تابلوهای کنترل ارائه می‌دهد.

ویژگی‌های ترانسمیتر عمومی با ورودی و خروجی آنالوگ و دیجیتال TM-1317:

• مجهز به 4 کانال ورودی دیجیتال ایزوله با تحریک‌پذیری در محدوده 8V~30V به‌همراه نمایش وضعیت از طریق LED و نرم‌افزار
• دارای شمارنده پالس برای هر ورودی دیجیتال جهت ثبت تعداد دفعات تحریک و مناسب برای کاربردهای شمارش رخداد/پالس
• مجهز به 4 کانال ورودی آنالوگ با قابلیت تنظیم نرم‌افزاری در محدوده‌های ولتاژی 0V~10V یا 0V~5V یا محدوده جریانی 0mA~20mA
• امکان تعریف Setpoint و مقایسه‌کننده اختصاصی برای هر ورودی آنالوگ جهت اجرای کنترل آستانه‌ای و صدور فرمان خودکار
• دارای 4 کانال خروجی رله‌ای (خروجی دیجیتال) جهت فرمان به تجهیزات خارجی و عملگرهای صنعتی
• قابلیت فرمان‌دهی به رله‌ها از چند مسیر شامل فرمان از ورودی‌های دیجیتال، فرمان از مقایسه‌کننده ورودی آنالوگ یا فرمان از طریق پورت سریال
• مجهز به 2 کانال خروجی آنالوگ استاندارد برای تولید سیگنال‌های صنعتی شامل 0V~10V و 0mA~20mA با رنج قابل تنظیم
• پشتیبانی از پروتکل Modbus-RTU روی پورت RS485 جهت اتصال مستقیم به PC، PLC، HMI و سایر تجهیزات اتوماسیون
• قابلیت شبکه‌کردن چندین دستگاه روی BUS دو سیمه RS485 جهت توسعه‌پذیری و افزایش تعداد I/O در پروژه
• دارای نرم‌افزار کامپیوتری اختصاصی جهت انجام تنظیمات، مانیتورینگ آنلاین، کنترل خروجی‌ها و مدیریت پارامترهای دستگاه
• کمک به کاهش سیم‌کشی و هزینه‌های اجرایی از طریق تجمیع ورودی/خروجی‌های آنالوگ و دیجیتال

کاربردهای ترانسمیتر عمومی با ورودی و خروجی آنالوگ و دیجیتال TM-1317:

• اتوماسیون صنعتی
• اتوماسیون خانگی
• مرغداری
• صنایع غذایی
• انبارها

بلوک ‌دیاگرام ترانسمیتر عمومی با ورودی و خروجی آنالوگ و دیجیتال TM-1317:

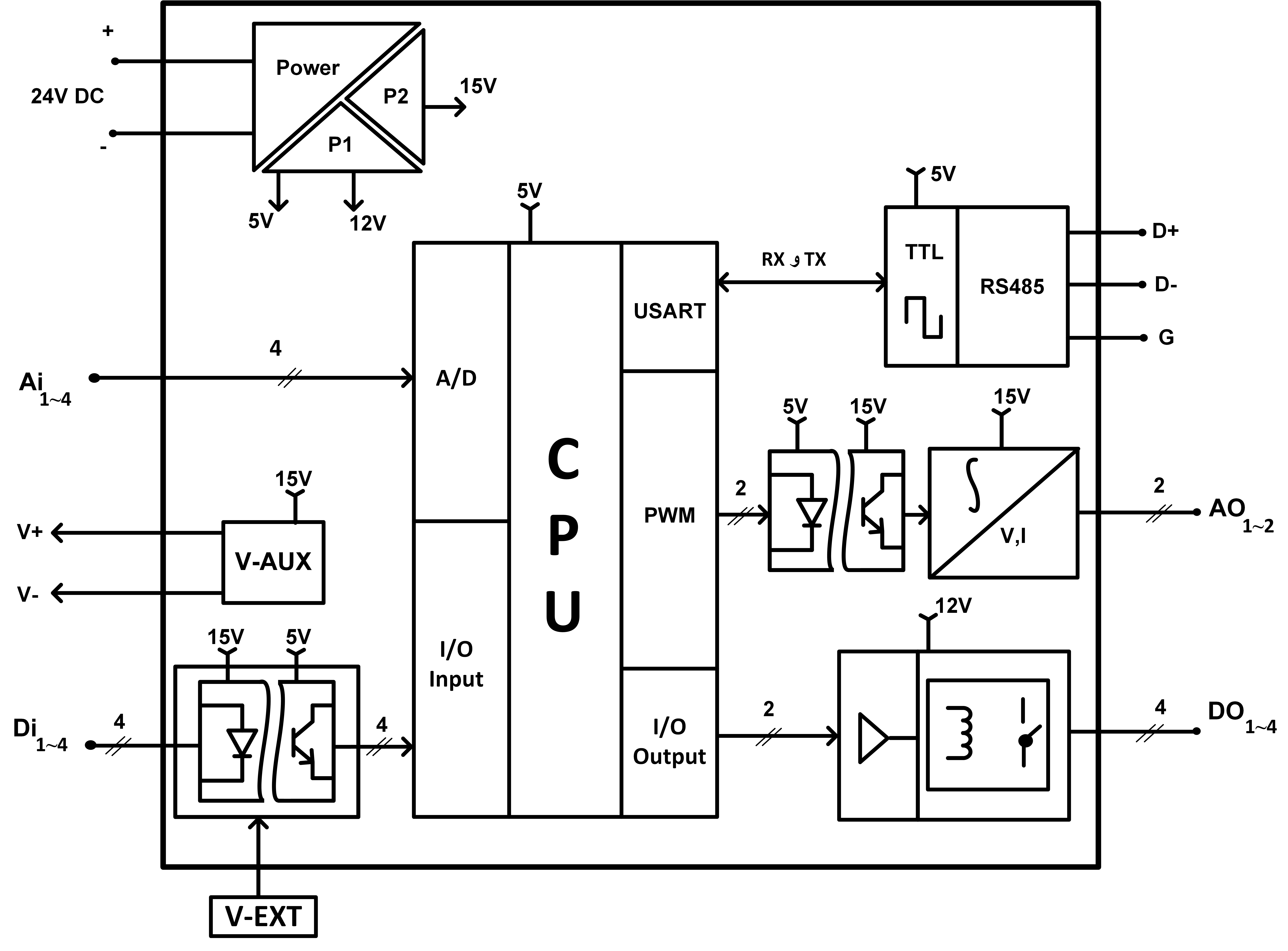

ترانسمیتر مدل TM-1317 یک راهکار چندمنظوره و پیشرفته جهت مدیریت دقیق سیگنال‌های آنالوگ و دیجیتال در پروژه‌های اتوماسیون صنعتی است. این تجهیز با بهره‌گیری از ۴ ورودی آنالوگ، ۴ ورودی دیجیتال ایزوله، ۲ خروجی آنالوگ و ۴ خروجی رله‌ای، انعطاف‌پذیری بالایی را برای پایش و اجرای فرامین کنترلی در سیستم‌های اتوماسیون فراهم می‌سازد.

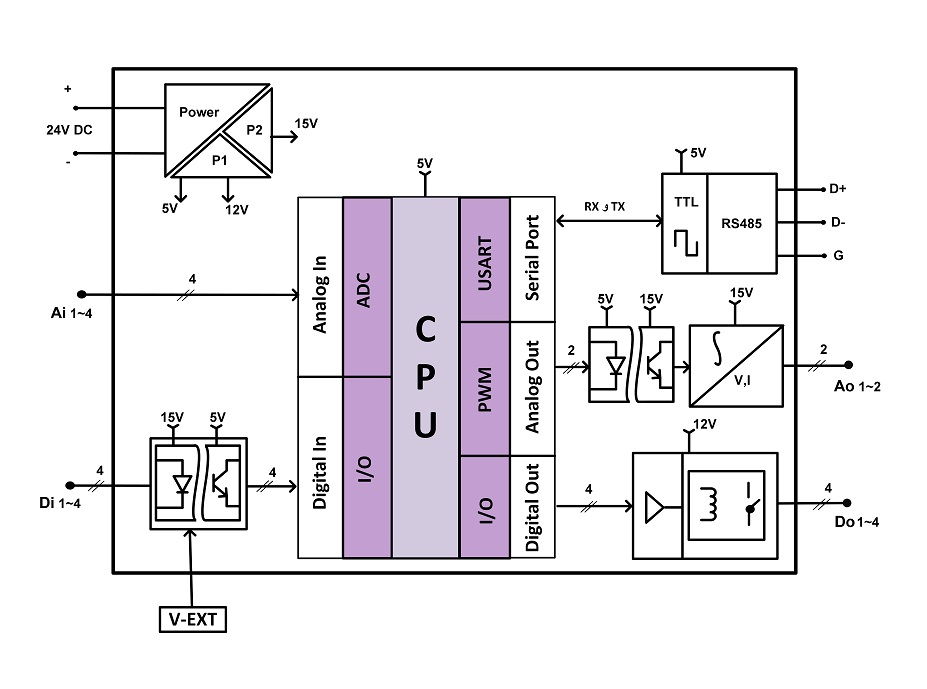

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این دستگاه با ولتاژ 24V DC تغذیه می‌شود. واحد منبع تغذیه داخلی با تفکیک دقیق ریل‌های توان در دو بخش P1 و P2، ثبات عملکردی سیستم را تضمین می‌کند:

5V: تغذیه پردازنده مرکزی (CPU)، تراشه TTL و بخش‌های منطقی.

12V: ولتاژ کاری بوبین رله‌ها در واحد خروجی دیجیتال.

15V: تامین توان مورد نیاز مدارهای ایزولاسیون نوری، طبقات آنالوگ و مبدل‌های ولتاژ/جریان.

• واحد ورودی‌های آنالوگ (Analog In): دستگاه مجهز به ۴ کانال ورودی آنالوگ (Ai 1~4) است. سیگنال‌های آنالوگ ورودی به صورت ولتاژی(0V~10V) یا جریانی (0mA~20mA) پس از عبور از واحد طبقه ورودی، توسط مبدل آنالوگ به دیجیتال (ADC) با دقت بالا به داده‌های دیجیتال تبدیل شده و جهت پردازش به پردازنده مرکزی ارسال می‌گردند.
• واحد ورودی‌های دیجیتال (Digital In): این بخش شامل ۴ کانال ورودی دیجیتال (Di 1~4) است. استفاده از طبقه ایزولاسیون نوری (اپتوکوپلر) با تغذیه دوگانه 5V و 15V، پایداری کامل در برابر نویزهای صنعتی را فراهم می‌کند. همچنین امکان استفاده از ولتاژ مرجع خارجی از طریق ترمینال V-EXT وجود دارد.
• واحد پردازش مرکزی (CPU): تراشه مرکزی دستگاه (تغذیه شده با 5V) وظیفه دریافت داده از ADC و ورودی‌های دیجیتال، تولید سیگنال‌های PWM برای خروجی‌های آنالوگ، کنترل درایورهای خروجی دیجیتال و مدیریت پروتکل‌های ارتباطی از طریق واحد USART را بر عهده دارد.
• واحد خروجی‌های آنالوگ (Analog Out): دارای دو کانال خروجی آنالوگ است که سیگنال هر کانال به‌صورت ولتاژی (Vo 1~2) یا جریانی (Io 1~2) ارائه می‌شود. این خروجی‌ها برای انتقال مقادیر اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات با دقت مناسب کاربردهای صنعتی به‌کار می‌روند. این بخش امکان ارائه سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند.
• واحد خروجی‌های دیجیتال (Digital Out): این بخش شامل ۴ خروجی رله‌ای مستقل (Do 1~4) است. فرامین کنترلی پردازنده پس از تقویت توسط درایور داخلی، بوبین رله‌ها (تغذیه‌شده با 12V) را تحریک کرده و امکان قطع و وصل مستقیم بارهای الکتریکی را فراهم می‌سازند.
• ارتباطات و مانیتورینگ: مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.

نصب و راه اندازی ترانسمیتر عمومی با ورودی و خروجی آنالوگ و دیجیتال TM-1317

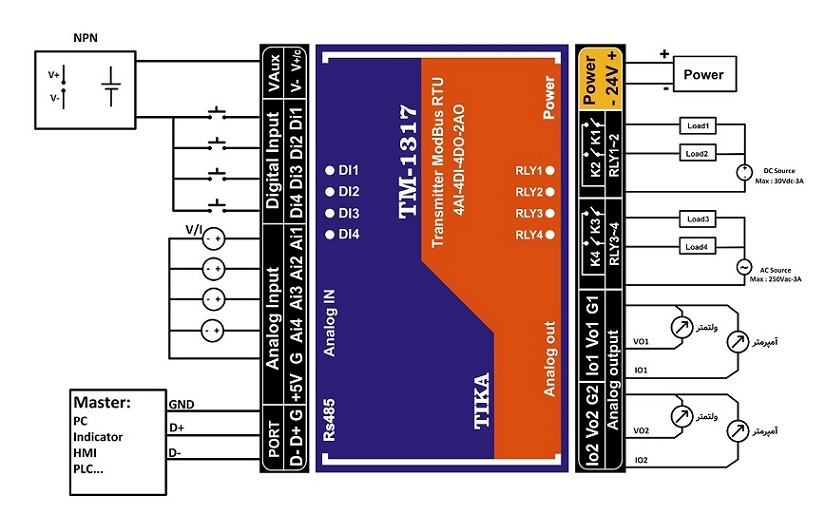

بررسی دیاگرام سیم بندی ترانسمیتر عمومی با ورودی و خروجی آنالوگ و دیجیتال TM-1317:

• تغذیه 24 ولت DC: تغذیه ورودی دستگاه  18Vdc~30Vdcاست.
• بخش ورودی دیجیتال: چهار ورودی دیجیتال DI1 تا DI4 به­ صورت NPN در دسترس است. این بخش برای دریافت وضعیت کلیدها، سنسورها یا سیگنال‌های قطع و وصل دیجیتال استفاده می‌شود.
• بخش ورودی آنالوگ: چهار ورودی آنالوگ AI1 تا AI4 به همراه ترمینال‌های G و 5V+ قرار دارند. روی دیاگرام عبارت V/I درج شده که نشان می‌دهد این ورودی‌ها برای دریافت سیگنال‌های آنالوگ ولتاژ یا جریان طراحی شده‌اند.
• بخش خروجی‌های رله‌ای: چهار خروجی رله RLY1 تا RLY4 قرار دارد. هر رله قابلیت کنترل بار AC و DC را دارد.
• بخش خروجی آنالوگ: دو خروجی آنالوگ VO1/IO1و VO2/IO2جهت اتصال به تجهیزات اندازه‌گیری یا کنترلی مانند ولت‌متر و آمپرمتر استفاده می‌شوند. این بخش امکان ارسال سیگنال آنالوگ به تجهیزات جانبی را فراهم می‌کند.
• بخش ارتباطی RS485: در پایین سمت چپ، پورت RS485 با ترمینال‌های +D-، D و G مشخص شده و قابلیت اتصال به PC، HMI، Indicator یا PLC را دارد. این ساختار نشان می‌دهد TM-1317 از Modbus RTU برای مانیتورینگ و تبادل داده پشتیبانی می‌کند.

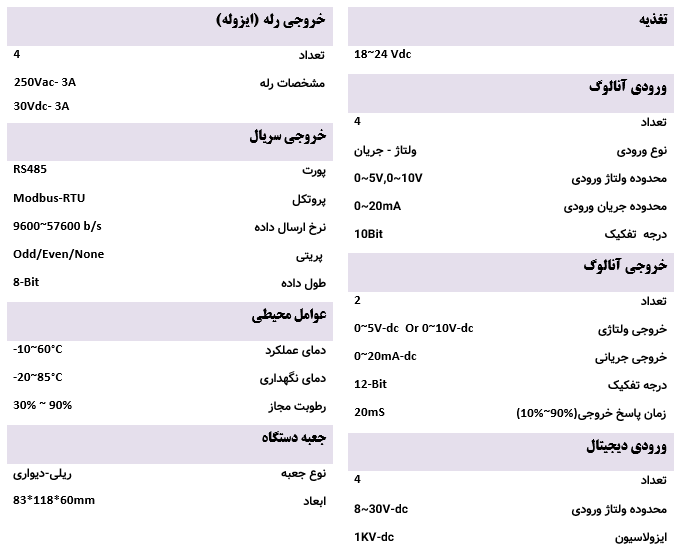

مدل های قابل سفارش ترانسمیتر عمومی با ورودی و خروجی آنالوگ و دیجیتال TM-1317

سوالات متداول ترانسمیتر عمومی TM-1317:

۱. TM-1317 چه کاربردی دارد؟

TM-1317 یک ترانسمیتر چندمنظوره برای ورودی و خروجی‌های آنالوگ و دیجیتال است و در اتوماسیون صنعتی، ساختمانی، مرغداری، صنایع غذایی و انبارها استفاده می‌شود.

۲. TM-1317 چه تعداد ورودی و خروجی دارد؟

این دستگاه دارای:

• 4 ورودی دیجیتال ایزوله
• 4 ورودی آنالوگ
• 4 خروجی رله‌ای
• 2 خروجی آنالوگ
• 1 پورت RS485

است.

۳. ورودی‌های دیجیتال چه مشخصاتی دارند؟

ورودی‌های دیجیتال ایزوله بوده و با ولتاژ 8 تا 30Vdc تحریک می‌شوند. همچنین برای هر ورودی، شمارنده پالس در نظر گرفته شده است.

۴. ورودی‌های آنالوگ چه سیگنال‌هایی را پشتیبانی می‌کنند؟

ورودی‌های آنالوگ قابلیت تنظیم نرم‌افزاری برای این رنج‌ها را دارند:

• 0 تا 10 ولت
• 0 تا 5 ولت
• 0 تا 20 میلی‌آمپر

۵. آیا هر ورودی آنالوگ کنترل مستقل دارد؟

بله، برای هر ورودی آنالوگ می‌توان Setpoint و مقایسه‌کننده مستقل تعریف کرد تا کنترل محلی و خودکار انجام شود.

۶. خروجی‌های رله چه مشخصاتی دارند؟

TM-1317 دارای 4 خروجی رله‌ای ایزوله است و هر رله می‌تواند بار تا:

• 250Vac / 3A
• 30Vdc / 3A

را کنترل کند.

۷. خروجی‌های آنالوگ چه کاربردی دارند؟

این دستگاه دارای 2 خروجی آنالوگ است که می‌توانند سیگنال استاندارد 0 تا 10V یا 0 تا 20mA تولید کنند و برای فرمان‌دهی پیوسته به تجهیزات صنعتی به کار می‌روند.

۸. TM-1317 از چه ارتباطی پشتیبانی می‌کند؟

این دستگاه از RS485 با پروتکل Modbus-RTU پشتیبانی می‌کند و به PLC، HMI و کامپیوتر متصل می‌شود.

9.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

10.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .

11. منبع تغذیه و نوع نصب دستگاه چیست؟

TM-1317 با ولتاژ 18 تا 30Vdc تغذیه می‌شود و دارای جعبه ریلی-دیواری با ابعاد 83×116×60 میلی‌متر است.

همچنین نمایشگر ندارد.
