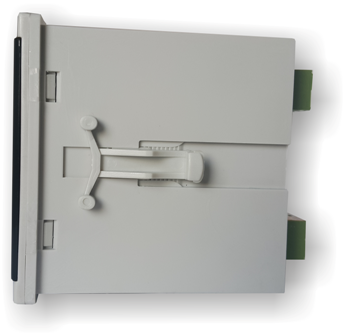

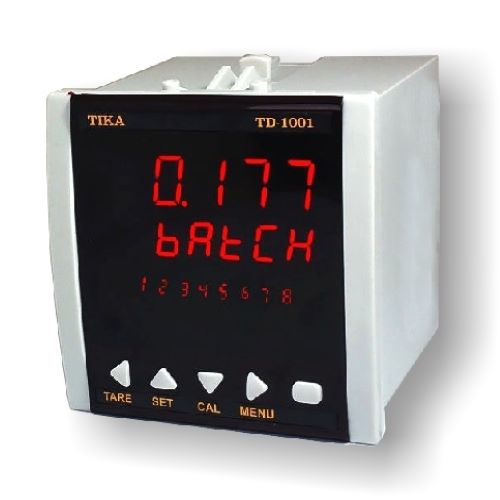

نمایشگر وزن(لودسل) TD-1000

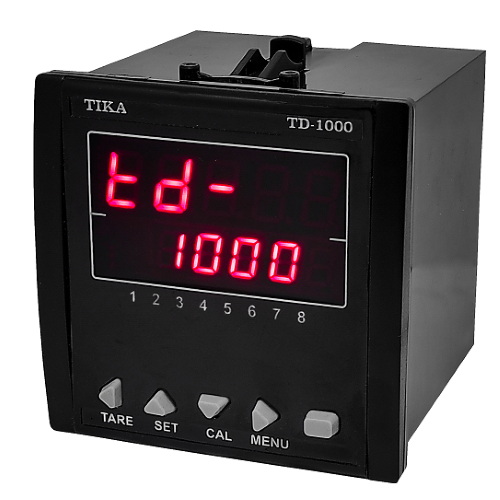

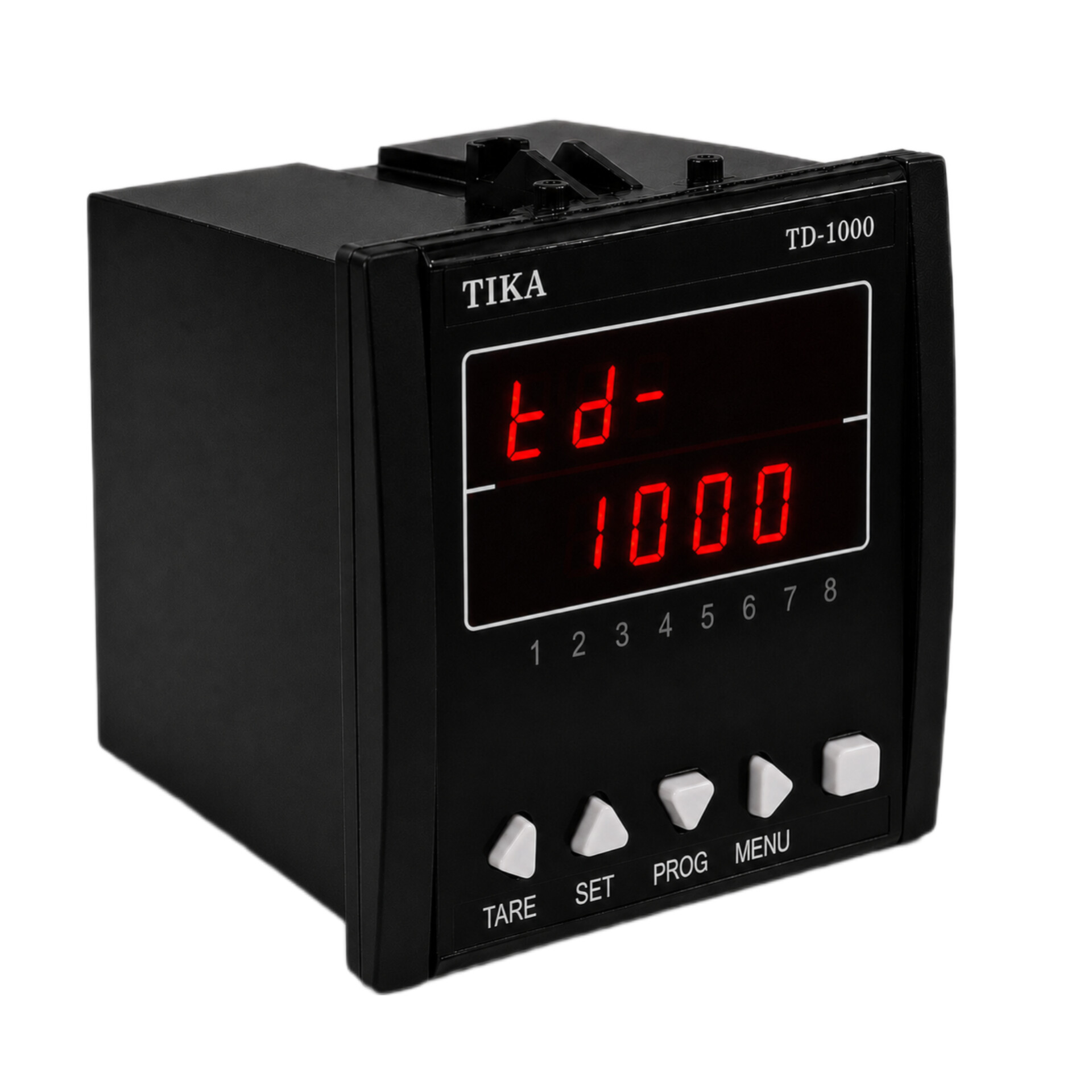

معرفی نمایشگر و کنترلر وزن TD-1000:

نمایشگر وزن TD-1000 یک تجهیز صنعتی فوق‌العاده دقیق و پیشرفته برای توزین الکتریکی، نمایش وزن، کنترل و انتقال داده‌های لودسل است که به عنوان نمایشگر، کنترلر و ترانسمیتر تک‌کانال وزن در فرآیندهای توزین صنعتی به کار می‌رود. این دستگاه با پردازش سیگنال‌های وزن در شرایط محیطی سخت و نویزهای شدید مکانیکی، پایداری فوق‌العاده‌ای را ارائه می‌دهد. TD-1000 با دارا بودن منوهای ساده و سطوح دسترسی متفاوت برای اپراتور، امکان ارتباط با PLC، HMI، PC و نمایشگرهای جانبی را فراهم کرده و با تکیه بر الگوریتم‌های فرامین رله انعطاف‌پذیر، یک راهکار کامل برای کنترل و مانیتورینگ وزن در خطوط تولید به شمار می‌رود.

ویژگی‌های نمایشگر و کنترلر وزن TD-1000:

• مجهز به مبدل آنالوگ به دیجیتال 24 بیتی با سرعت و رزولوشن بالا جهت اندازه‌گیری دقیق مقادیر لودسل
• قابلیت نمایش وزن با دقت اندازه‌گیری بالا در محدوده 1 - 20000 قسمت
• دارای سرعت رله‌زنی بالا تا 20 بار در ثانیه جهت افزایش دقت در بارگیری، تخلیه و سیستم‌های بچینگ سریع
• دارای 5 رله خروجی برنامه‌پذیر با قابلیت تعریف و اجرای 25 نوع برنامه و الگوریتم فرمان متفاوت
• پشتیبانی از سرعت نمونه‌برداری وزن از 6.25 - 1920 هرتز جهت انطباق با سرعت فرآیندهای مختلف
• دارای خروجی آنالوگ استاندارد ولتاژ و جریان جهت انتقال سیگنال وزن به سیستم‌های کنترل مرکزی
• پشتیبانی از ارتباط سریال صنعتی پورت RS485 در دو مد کاری پیوسته (Continues) و پروتکل استاندارد Modbus-RTU
• قابلیت عملکرد پورت‌های ارتباطی در شبکه‌های صنعتی جهت مدیریت دقیق فرآیندهای اتوماسیون
• امکان شبکه‌کردن چندین دستگاه روی یک BUS دو سیمه بدون تداخل داده‌ها
• قابل اتصال به PLC، HMI، PC، Indicator و سایر تجهیزات کنترلی در اتاق‌های فرمان
• امکان کالیبراسیون آسان به دو روش کالیبراسیون با وزنه‌های استاندارد یا بر اساس مشخصات فنی لودسل
• مجهز به منوهای ساده و قابل‌فهم برای اپراتور با امکان تعریف سطح دسترسی مدیریت و کاربری
• مجهز به فیلترهای دیجیتال جهت حذف اثرات نویزهای محیطی و نوسانات مکانیکی
• دارای یک کانال ورودی لودسل با قابلیت اتصال به انواع سنسورهای Strain Gauge

کاربردهای نمایشگر و کنترلر وزن TD-1000:

• صنعت بچینگ
• باسکول‌های سنگین
• سیستم‌های کنترل وزن در صنعت بسته‌بندی
• کیسه‌پرکن‌ها
• صنایع غذایی
• اندازه‌گیری نیرو و گشتاور
• صنایع شیمیایی
• انواع سیستم‌های توزین صنعتی

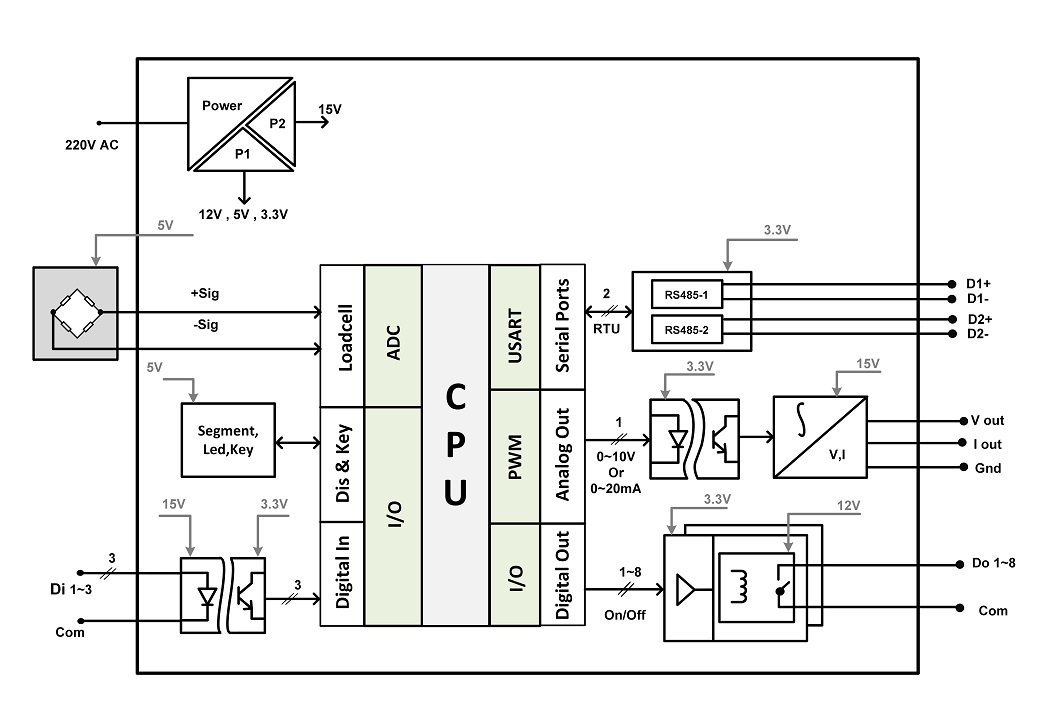

بلوک دیاگرام نمایشگر و کنترلر وزن TD-1000:

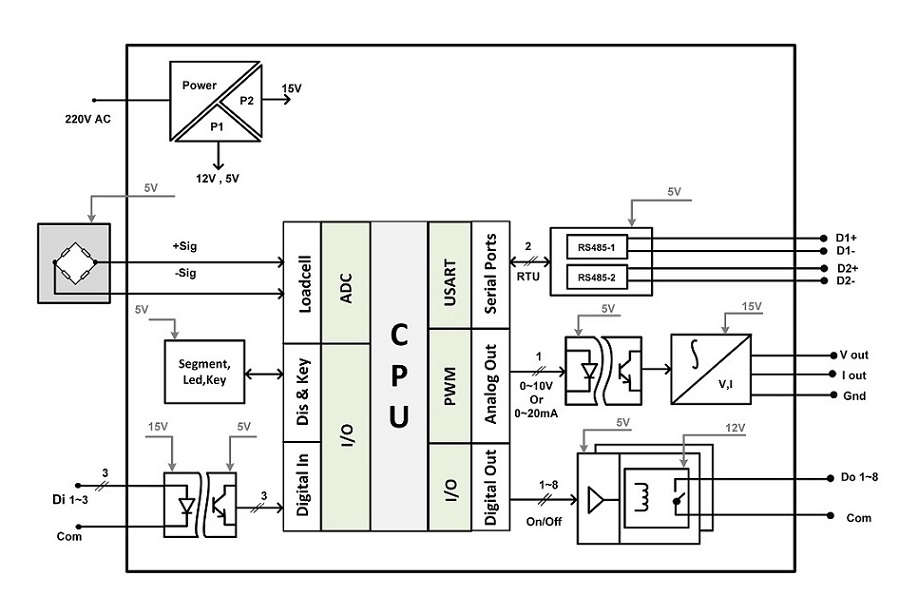

نمایشگر لودسل مدل TD-1000 یک تجهیز پیشرفته و صنعتی جهت مدیریت دقیق فرآیند‌های توزین الکتریکی و کنترل وزن در پروژه‌‌های اتوماسیون است. این دستگاه با بهره‌گیری از معماری ایزوله و مبدل آنالوگ به دیجیتال (ADC) ۲۴ بیتی، دقت و پایداری بالایی را در سخت‌ترین شرایط محیطی و نویز‌های شدید صنعتی ارائه می‌دهد.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): دستگاه با ورودی استاندارد 220V AC تغذیه می‌شود. واحد تغذیه داخلی با تفکیک ولتاژهای 5V (برای تحریک لودسل)،12V (بخش رله‌ها) و ریل اختصاصی 15V (بخش آنالوگ)، پایداری عملکرد دستگاه را تضمین کرده است.
• ورودی لودسل: سیگنال‌های +Sig و -Sig با دقت بسیار بالا توسط واحد ADC پردازش می‌شوند تا کمترین خطای اندازه‌گیری حاصل شود.
• ورودی دیجیتال (Digital In): سه ورودی دیجیتال (Di 1~3) از طریق یک مسیر ایزوله به CPU متصل شده و برای دریافت سیگنال‌های منطقی استفاده می‌شود.
• خروجی آنالوگ (Analog Out): دستگاه دارای یک کانال خروجی آنالوگ است که سیگنال این کانال به‌صورت ولتاژی (Vo 1) یا جریانی (Io 1) ارائه می‌شود. این خروجی‌ها برای انتقال مقادیر اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات در کاربردهای صنعتی به‌کار می‌روند. این بخش امکان ارائه سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند.
• خروجی‌های دیجیتال (Digital Out): دارای هشت کانال خروجی Do 1~8 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی  On/Off است.
• ارتباطات و مانیتورینگ: TD-1000 مجهز به دو پورت مستقل RS485 است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment،  LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

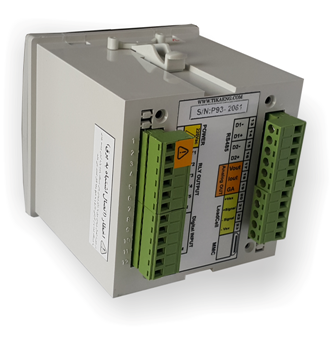

نصب و راه اندازی نمایشگر و کنترلر وزن TD-1000

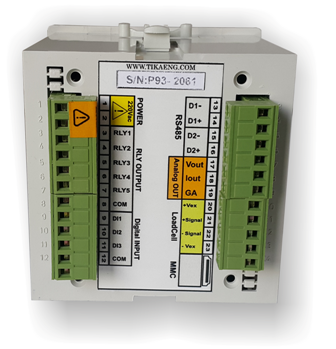

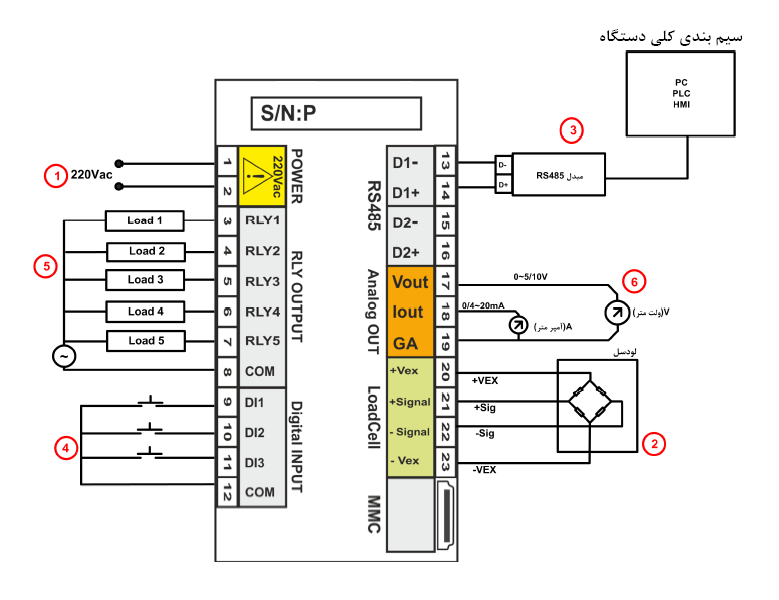

بررسی دیاگرام سیم بندی نمایشگر و کنترلر وزن TD-1000:

1. تغذیه دستگاه (Power): این دستگاه با برق شهری 220Vac (ترمینال‌های ۱ و ۲) تغذیه می‌شود که کاربری آن را در تابلوهای برق بدون نیاز به منبع تغذیه مجزا آسان می‌کند.
2. ورودی لودسل (Loadcell): ترمینال‌های ۲۰ تا ۲۳ (Vex, +Sig, -Sig, -Vex+) برای اتصال دقیق لودسل جهت توزین صنعتی تعبیه شده‌اند.
3. پورت‌های ارتباطی (RS485): دارای دو پورت مجزای RS485 (ترمینال‌های ۱۳ تا ۱۶) است که امکان شبکه شدن دستگاه با PC، PLC و HMI را از طریق مبدل‌های استاندارد فراهم می‌سازد.
4. ورودی‌های دیجیتال (Digital Input): سه ورودی دیجیتال (DI1 تا DI3) به همراه ترمینال مشترک (COM) برای دریافت فرامین خارجی یا وضعیت کلیدها در نظر گرفته شده است.
5.  خروجی‌های رله (RLY Output): مجهز به ۵ رله خروجی مستقل با یک ترمینال مشترک (COM) است. مطابق استاندارد تیکا، این رله‌ها قابلیت کنترل بارهای AC و DCرا دارند و چیدمان نمایش داده شده در دیاگرام صرفاً یک الگو برای سیم‌بندی است.
6. خروجی آنالوگ (Analog OUT): خروجی‌های ایزوله ولتاژی (0V~10V) و جریانی (0mA~20mA) برای انتقال مقادیر وزن به نمایشگرها یا کنترلرهای جانبی پیش‌بینی شده است.

مدل های قابل سفارش نمایشگر و کنترلر وزن TD-1000

سوالات متداول نمایشگر و کنترلر وزن TD-1000:

1. نمایشگر و کنترلر وزن TD-1000 چه کاربردی دارد؟
   TD-1000 یک نمایشگر و کنترلر وزن تک‌کانال برای توزین صنعتی، نمایش وزن، کنترل فرآیندهای بارگیری و تخلیه و انتقال داده لودسل است. این دستگاه در بچینگ، کیسه‌پرکن، باسکول‌های سنگین، بسته‌بندی و خطوط تولید استفاده می‌شود.
2. آیا TD-1000 به PLC، HMI و کامپیوتر متصل می‌شود؟
   بله، این دستگاه دارای دو پورت RS485 است و از Modbus RTU و حالت Continues پشتیبانی می‌کند. بنابراین به‌راحتی به PLC، HMI، PC و سایر تجهیزات صنعتی متصل می‌شود و قابلیت شبکه‌کردن چند دستگاه روی BUS دو سیمه را دارد.
3. دقت و پایداری TD-1000 در محیط صنعتی چگونه است؟
   TD-1000 به ADC 24Bit مجهز است و با معماری ایزوله، فیلترهای دیجیتال و سرعت نمونه‌برداری قابل تنظیم، دقت و پایداری بالایی در محیط‌های صنعتی پرنویز ارائه می‌دهد. این دستگاه برای اندازه‌گیری‌های دقیق و سریع طراحی شده است.
4. چه ورودی‌ها و خروجی‌هایی در TD-1000 وجود دارد؟
   این مدل دارای 1 ورودی لودسل، 3 ورودی دیجیتال ایزوله، 8 خروجی رله ایزوله و 1 خروجی آنالوگ ایزوله است. خروجی آنالوگ می‌تواند به صورت ولتاژی یا جریانی تنظیم شود و برای کنترل تجهیزات صنعتی کاربرد دارد.
5. آیا امکان برنامه‌ریزی خروجی‌ها و اجرای فرمان‌های مختلف وجود دارد؟
   بله، خروجی‌های رله‌ای دستگاه قابل برنامه‌ریزی هستند و برای کنترل فرآیندهایی مثل دریچه‌ها، تخلیه، کیسه‌گیر و عملکردهای اتوماتیک قابل استفاده‌اند. همچنین سرعت رله‌زنی بالا به کنترل دقیق‌تر فرآیند کمک می‌کند.
6. تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟
   Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8
7. درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟
   ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .
