ترانسمیتر وزن دو کانال(لودسل) TM-102۲

معرفی ترانسمیتر وزن دو کانال TM-1022:

ترانسمیتر وزن دو کانال TM-1022 یک تجهیز صنعتی فوق‌العاده دقیق و پیشرفته برای تقویت، نمایش، کنترل و انتقال داده‌های لودسل است که توانایی قرائت و پردازش مقادیر دو کانال لودسل به‌صورت هم‌زمان را در فرآیندهای توزین صنعتی به کار می‌برد. این دستگاه با تقویت و پردازش سیگنال‌های لودسل و استرین گیج (Strain Gauge) در شرایط محیطی سخت، پایداری فوق‌العاده‌ای را ارائه می‌دهد. TM-1022 با پشتیبانی از خروجی‌های آنالوگ استاندارد ولتاژ/جریان و پورت ارتباط سریال، امکان ارتباط آسان با PLC، HMI، PC و سیستم‌های مانیتورینگ را فراهم کرده و با قابلیت برنامه‌ریزی کامل پارامترها از طریق نرم‌افزار، یک راهکار کامل برای کنترل و مانیتورینگ دوکاناله وزن در خطوط تولید به شمار می‌رود.

ویژگی‌های ترانسمیتر وزن دو کانال  TM-1022:

• مجهز به قابلیت اتصال و قرائت وزن دو کانال لودسل به‌صورت هم‌زمان جهت سیستم‌های توزین چندمخزنه یا چندنقطه‌ای
• مجهز به مبدل آنالوگ به دیجیتال 24 بیتی با سرعت و رزولوشن بالا جهت اندازه‌گیری دقیق مقادیر لودسل
• مجهز به ایزولاسیون کامل تغذیه از ورودی لودسل جهت حفاظت مدار در برابر نوسانات الکتریکی و تداخل نویز
• مجهز به ایزولاسیون خروجی آنالوگ از سنسور وزن جهت تضمین انتقال سیگنال بدون خطا به کارت‌های آنالوگ PLC
• قابلیت ارائه ایزولاسیون سریال از لودسل به‌صورت سفارشی جهت افزایش امنیت ارتباط داده در محیط‌های پرنویز
• پشتیبانی از سرعت نمونه‌برداری وزن از 6.25 - 1920 هرتز جهت انطباق با سرعت فرآیندهای مختلف
• قابل اتصال به PLC، HMI، PC، Indicator و سایر تجهیزات کنترلی در اتاق‌های فرمان
• مجهز به فیلترهای دیجیتال جهت حذف اثرات نویزهای محیطی و نوسانات مکانیکی
• دارای ورودی انواع Load Cell به‌صورت 4 سیمه با قابلیت اتصال به سنسورهای Strain Gauge استاندارد
• امکان کالیبراسیون آسان به دو روش کالیبراسیون با وزنه‌های استاندارد یا بر اساس مشخصات فنی لودسل
• قابلیت شبکه‌کردن چندین دستگاه روی یک BUS دو سیمه بدون تداخل داده‌ها
• دارای پورت سریال RS485 با پروتکل Modbus RTU
• امکان برنامه‌ریزی کامل تمامی پارامترهای دستگاه شامل کالیبراسیون، فیلترها و خروجی آنالوگ از طریق نرم‌افزار اختصاصی

کاربردهای ترانسمیتر وزن دو کانال TM-1022:

• صنعت بچینگ
• باسکول‌های سنگین
• سیستم‌های کنترل وزن در صنعت بسته‌بندی
• کیسه‌پرکن‌ها
• صنایع غذایی
• اندازه‌گیری‌های نیرو و گشتاور
• صنایع شیمیایی

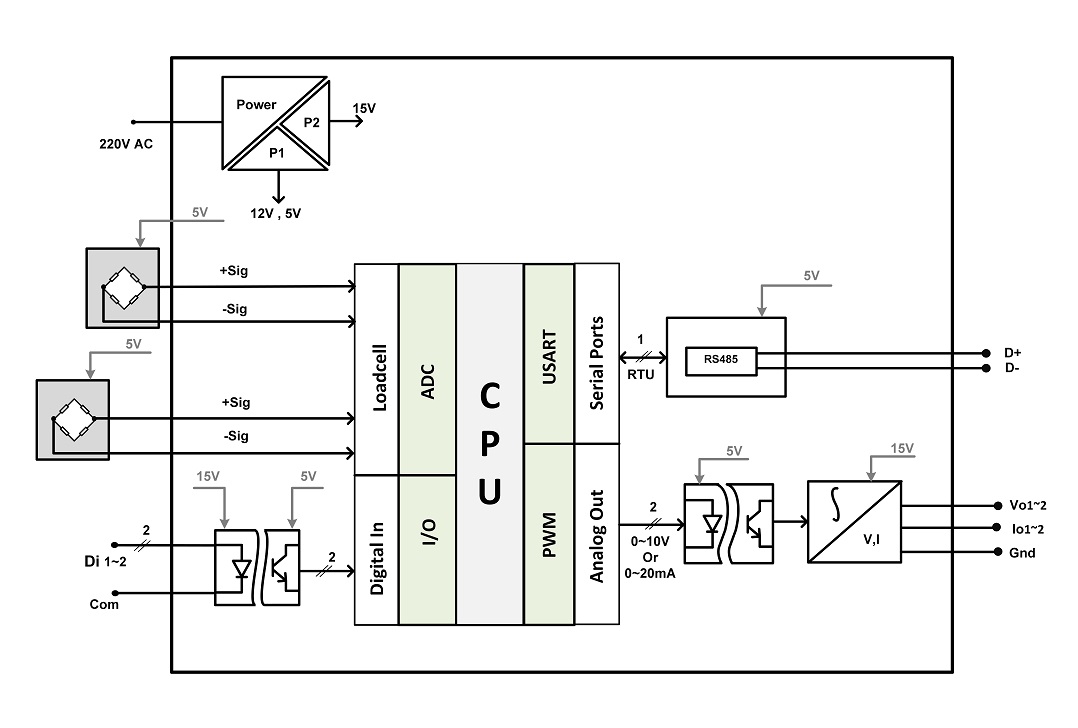

بلوک دیاگرام ترانسمیتر وزن TM-1022:

نمایشگر لودسل مدل TM-1022 یک تجهیز پیشرفته و صنعتی جهت مدیریت دقیق فرآیند‌های توزین الکتریکی و کنترل وزن در پروژه‌‌های اتوماسیون است. این دستگاه با بهره‌گیری از معماری ایزوله و مبدل آنالوگ به دیجیتال (ADC) ، دقت و پایداری بالایی را در سخت‌ترین شرایط محیطی و نویز‌های شدید صنعتی ارائه می‌دهد.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): دستگاه با ورودی استاندارد 220V AC تغذیه می‌شود. واحد تغذیه داخلی با تفکیک ولتاژهای 5V (برای تحریک لودسل)، 12V و ریل اختصاصی 15V (بخش آنالوگ)، پایداری عملکرد دستگاه را تضمین کرده است.
• ورودی لودسل: سیگنال‌های +Sig و -Sig با دقت بسیار بالا توسط واحد ADC پردازش می‌شوند تا کمترین خطای اندازه‌گیری حاصل شود.
• ورودی دیجیتال (Digital In): دو ورودی دیجیتال (Di 1~2) از طریق یک مسیر ایزوله به CPU متصل شده و برای دریافت سیگنال‌های منطقی استفاده می‌شود.
• خروجی آنالوگ (Analog Out): دستگاه دارای دو کانال خروجی آنالوگ است که سیگنال این کانال به‌صورت ولتاژی (Vo1~2) یا جریانی (Io1~2) ارائه می‌شود. این خروجی‌ها برای انتقال مقادیر اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات در کاربردهای صنعتی به‌کار می‌روند. این بخش امکان ارائه سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند
• ارتباطات و مانیتورینگ: TM-1022 مجهز به پورت مستقل RS485 است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.

سوالات متداول ترانسمیتر وزن TM-1022:

۱. ترانسمیتر وزن TM-1022 چه کاربردی دارد؟

TM-1022 یک ترانسمیتر وزن دوکاناله برای تقویت، نمایش، کنترل و انتقال داده‌های لودسل است. این دستگاه در سیستم‌های توزین صنعتی، بچینگ، کیسه‌پرکن، باسکول‌های سنگین، بسته‌بندی و اندازه‌گیری نیرو و گشتاور استفاده می‌شود.

۲. آیا TM-1022 به PLC، HMI و کامپیوتر متصل می‌شود؟

بله، این دستگاه دارای پورت RS485 و پشتیبانی از Modbus RTU است. بنابراین به‌راحتی به PLC، HMI، PC و تجهیزات مانیتورینگ صنعتی متصل می‌شود و امکان شبکه‌کردن چند دستگاه روی یک BUS دو سیمه را نیز دارد.

۳. ویژگی‌های اصلی TM-1022 در دقت و پایداری چیست؟

TM-1022 به مبدل ADC 24Bit مجهز است و با ایزولاسیون کامل تغذیه از ورودی لودسل، ایزولاسیون خروجی آنالوگ و فیلترهای دیجیتال، دقت و پایداری بالایی در محیط‌های صنعتی پرنویز ارائه می‌دهد. همچنین نرخ نمونه‌برداری آن از 6.25 تا 1920Hz قابل تنظیم است.

۴. ورودی‌ها و خروجی‌های TM-1022 چه هستند؟

این دستگاه دارای ۲ ورودی لودسل، ۴ ورودی دیجیتال ایزوله، ۴ خروجی رله ایزوله و ۱ خروجی آنالوگ ایزوله ولتاژی/جریانی است. این ترکیب، آن را برای کنترل فرآیندهای صنعتی و انتقال سیگنال وزن به سیستم‌های کنترلی مناسب می‌کند.

5.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

6.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .
