ترانسمیتر وزن یک کانال(لودسل) TM-1010

معرفی ترانسمیتر وزن یک کانال TM-1010:

ترانسمیتر وزن یک‌کانال TM-1010 به عنوان یک تقویت‌کننده و پردازشگر سیگنال‌های لودسل و استرین گیج (Strain Gauge) در سیستم‌های توزین صنعتی مورد استفاده قرار می‌گیرد. این تجهیز با تقویت و پردازش مقادیر وزن و نیرو، اطلاعات خروجی را از طریق سیگنال‌های آنالوگ استاندارد (ولتاژ و جریان قابل اتصال به کارت‌های PLC و جمع‌آوری داده) و ارتباط سریال RS485 با پروتکل استاندارد Modbus-RTU به سیستم‌های مانیتورینگ انتقال می‌دهد. ترانسمیتر لودسل TM-1010 با دارا بودن ورودی‌ها و خروجی‌های دیجیتال (رله یا ترانزیستور) و قابلیت برنامه‌ریزی کامل پارامترهایی چون کالیبراسیون، فرامین رله، فیلترهای دیجیتال و محدوده خروجی آنالوگ از طریق نرم‌افزار، امکان عملکرد منعطف و پایداری را فراهم می‌آورد.

ویژگی‌های ترانسمیتر وزن یک کانال TM-1010:

• مجهز به مبدل آنالوگ به دیجیتال 24 بیتی با سرعت و رزولوشن بالا جهت تقویت و پردازش دقیق مقادیر لودسل
• دارای سرعت رله‌زنی بالا تا 20 بار در ثانیه جهت افزایش دقت در سیستم‌های کنترلی و فرآیندهای پر سرعت
• مجهز به ایزولاسیون کامل تغذیه از ورودی لودسل جهت حفاظت مدار در برابر نوسانات الکتریکی و نویز
• پشتیبانی از سرعت نمونه‌برداری وزن در محدوده 6.25 - 1920 هرتز جهت تطابق با دینامیک سیستم‌های مختلف
• قابلیت اتصال به انواع PLC، HMI، PC و نمایشگرهای جانبی (Indicator) در سیستم‌های اتوماسیون صنعتی
• دارای یک کانال ورودی لودسل به‌صورت 4 سیمه با قابلیت اتصال به انواع سنسورهای توزین
• مجهز به فیلترهای دیجیتال جهت حذف اثر نویزهای محیطی و لرزش‌های مکانیکی
• مجهز به ایزولاسیون تغذیه از خروجی سریال و خروجی آنالوگ برای جلوگیری از ایجاد حلقه‌های زمین و تداخل نویز
• امکان کالیبراسیون آسان به دو روش وزنه استاندارد یا بر اساس مشخصات فنی و نامی لودسل
• امکان شبکه‌کردن چندین دستگاه روی یک BUS دو سیمه بدون تداخل داده‌ها
• دارای پورت سریال RS485 با پروتکل Modbus RTU
• امکان تعریف و برنامه‌ریزی کامل پارامترهای دستگاه شامل کالیبراسیون، تنظیمات خروجی، فرامین رله و فیلترها از طریق نرم‌افزار

کاربردهای ترانسمیتر وزن یک کانال TM-1010:

• صنعت بچینگ
• باسکول‌های سنگین
• سیستم‌های کنترل وزن در صنعت بسته‌بندی
• کیسه‌پرکن‌ها
• صنایع غذایی
• اندازه‌گیری‌های نیرو و گشتاور
• صنایع شیمیایی
• انواع سیستم‌های توزین صنعتی

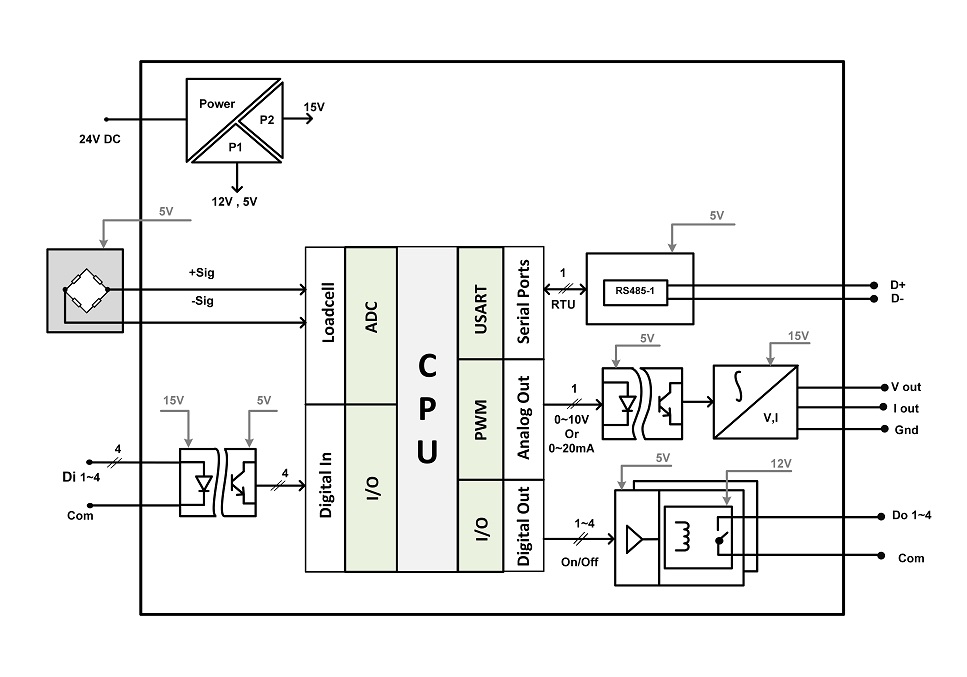

بلوک دیاگرام ترانسمیتر وزن یک کانال TM-1010:

نمایشگر لودسل مدل TM-1010 یک تجهیز پیشرفته و صنعتی جهت مدیریت دقیق فرآیند‌های توزین الکتریکی و کنترل وزن در پروژه‌‌های اتوماسیون است. این دستگاه با بهره‌گیری از معماری ایزوله و مبدل آنالوگ به دیجیتال (ADC) ، دقت و پایداری بالایی را در سخت‌ترین شرایط محیطی و نویز‌های شدید صنعتی ارائه می‌دهد.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این کنترلر با ورودی استاندارد 24V DC کار می‌کند. واحد تغذیه داخلی با تفکیک ولتاژهای 5V (برای تحریک لودسل)، 12V (بخش رله‌ها) و ریل اختصاصی 15V (بخش آنالوگ)، پایداری عملکرد دستگاه را تضمین کرده است.
• ورودی لودسل: سیگنال‌های +Sig و -Sig با دقت بسیار بالا توسط واحد ADC پردازش می‌شوند تا کمترین خطای اندازه‌گیری حاصل شود.
• ورودی دیجیتال (Digital In): چهار ورودی دیجیتال (Di 1~4) از طریق یک مسیر ایزوله به CPU متصل شده و برای دریافت سیگنال‌های منطقی استفاده می‌شود.
• خروجی آنالوگ (Analog Out): دستگاه دارای یک کانال خروجی آنالوگ است که سیگنال این کانال به‌صورت ولتاژی (V out) یا جریانی (I out) ارائه می‌شود. این خروجی‌ها برای انتقال مقادیر اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات در کاربردهای صنعتی به‌کار می‌روند. این بخش امکان ارائه سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند
• خروجی‌های دیجیتال (Digital Out): دارای چهار کانال خروجی Do 1~4 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی  On/Off است.
• ارتباطات و مانیتورینگ: TM-1010 مجهز به پورت مستقل RS485 است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.

مدل های قابل سفارش ترانسمیتر وزن یک کانال TM-1010

سوالات متداول ترانسمیتر وزن یک کانال TM-1010:

۱. ترانسمیتر وزن TM-1010 چه کاربردی دارد؟

TM-1010 یک ترانسمیتر وزن یک‌کانال برای پردازش سیگنال لودسل و استرین گیج در سیستم‌های توزین صنعتی است. این دستگاه برای بچینگ، باسکول، کیسه‌پرکن، بسته‌بندی، صنایع غذایی و اندازه‌گیری نیرو و گشتاور استفاده می‌شود.

۲. آیا TM-1010 به PLC، HMI و کامپیوتر متصل می‌شود؟

بله، این دستگاه از RS485 با پروتکل Modbus RTU پشتیبانی می‌کند و به‌راحتی به PLC، HMI و PC متصل می‌شود. همچنین امکان شبکه‌کردن چند دستگاه روی یک BUS دو سیمه را دارد.

۳. ویژگی‌های اصلی TM-1010 در دقت و پایداری چیست؟

TM-1010 به ADC 24Bit مجهز است و با ایزولاسیون تغذیه از ورودی لودسل، خروجی سریال و خروجی آنالوگ، دقت و پایداری بالایی در محیط‌های صنعتی پرنویز ارائه می‌دهد. فیلترهای دیجیتال نیز به کاهش خطای ناشی از لرزش و نویز کمک می‌کنند.

۴. ورودی‌ها و خروجی‌های TM-1010 چه هستند؟

این مدل دارای ۱ ورودی لودسل، ۴ ورودی دیجیتال ایزوله، ۴ خروجی رله ایزوله و ۱ خروجی آنالوگ ایزوله ولتاژی/جریانی است. همین ترکیب، آن را برای کنترل و مانیتورینگ فرآیندهای صنعتی مناسب می‌کند.

5.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

6.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .
