نمایشگر و کنترلر دما سه رله(ویژه سردخانه ها و یخچال ها) TD-1200-C

معرفی نمایشگر و کنترلر دما سه رله  TD-1200-C:

نمایشگر و کنترلر دما TD-1200-C یک تجهیز کنترل صنعتی است که به‌طور ویژه برای کنترل دمای سردخانه‌ها و یخچال‌های صنعتی طراحی شده است. این دستگاه با قابلیت اتصال به 2 سنسور دمای دیجیتال و کالیبره‌شده، امکان اندازه‌گیری و نمایش دقیق دما را فراهم می‌سازد و با بهره‌مندی از 3 خروجی رله، کنترل بخش‌های مختلف سیستم سرمایشی را انجام می‌دهد. در این تجهیز، رله اول برای کنترل کمپرسور، رله دوم برای کنترل فن کمپرسور و رله سوم برای کنترل دیفراست در نظر گرفته شده است. همچنین دستگاه با تکیه بر سنسور اصلی دما و تنظیمات انجام‌شده، فرمان‌های کنترلی لازم را صادر می‌کند و در صورت نیاز، امکان عملکرد دیفراست به‌صورت تایمری نیز وجود دارد. این ویژگی‌ها، TD-1200-C را به گزینه‌ای مناسب جهت مدیریت دقیق فرآیندهای سرمایشی در کاربردهای سردخانه‌ای و صنایع غذایی تبدیل کرده است.

ویژگی‌های نمایشگر و کنترلر دما سه رله  TD-1200-C:

• اتصال به سنسورهای دیجیتال و کالیبره‌شده: قابلیت اتصال به 2 سنسور دمای دیجیتال و کالیبره‌شده برای اندازه‌گیری دقیق دما در کاربردهای سرمایشی.
• اندازه‌گیری 2 دما: امکان اندازه‌گیری و نمایش 2 نقطه دمایی به‌صورت هم‌زمان در حالت 2 دما.
• سه خروجی رله مستقل: مجهز به 3 خروجی رله برای کنترل کمپرسور، فن کمپرسور و دیفراست.
• کنترل دیفراست بر اساس دما و زمان: سنسور دوم برای کنترل دیفراست در نظر گرفته شده و فرآیند دیفراست بر اساس دمای اندازه‌گیری‌شده و زمان‌های تنظیمی انجام می‌شود.
• قابلیت غیرفعال‌سازی سنسور دوم: امکان غیرفعال‌کردن سنسور دوم وجود دارد؛ در این حالت، عملکرد دیفراست بدون توجه به دما و به‌صورت تایمری انجام می‌شود.
• دقت اندازه‌گیری بالا: بهره‌مندی از سنسور دیجیتال جهت دستیابی به دقت مناسب در پایش و کنترل دما.
• آلارم نمایشی: در صورت عبور دمای سردخانه از حد تنظیم‌شده، آلارم دستگاه فعال شده و نمایشگر به‌صورت چشمک‌زن وضعیت هشدار را اعلام می‌کند.
• نصب و استفاده آسان: مناسب برای راه‌اندازی سریع در سیستم‌های سرمایشی و برودتی.

کاربردهای نمایشگر و کنترلر دما سه رله  TD-1200-C:

• اتوماسیون صنعتی
• سردخانه‌ها
• سردخانه‌های صنعتی
• یخچال‌های صنعتی
• صنایع غذایی و محل های نگهداری مواد غذایی

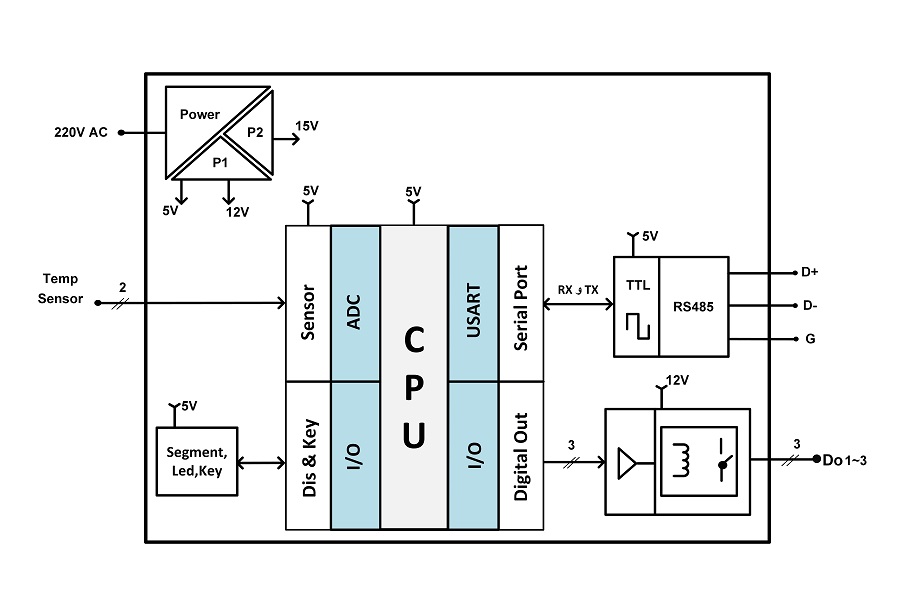

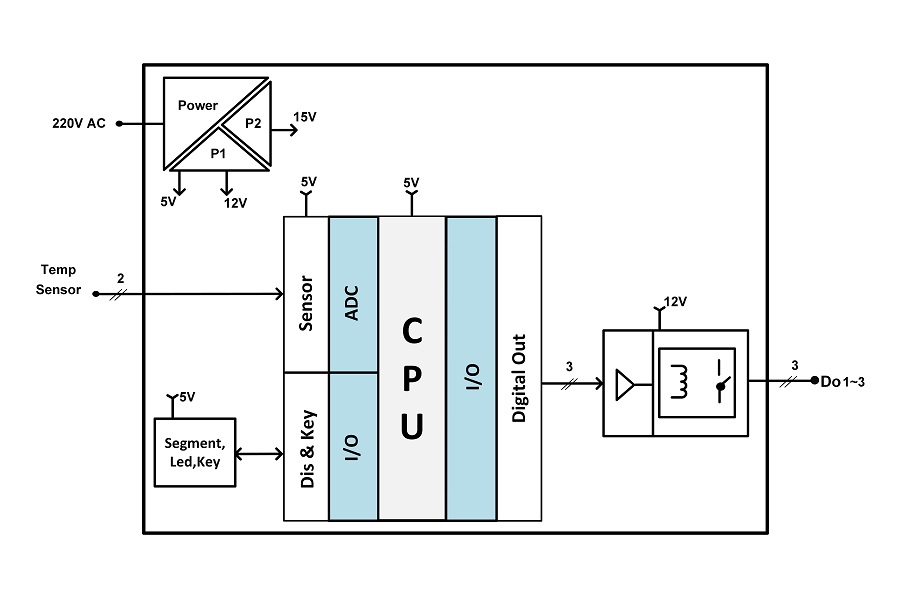

بلوک دیاگرام نمایشگر و کنترلر دما سه رله TD-1200-C:

کنترلر صنعتی مدل TD-1200-C یک تجهیز تخصصی جهت مدیریت دقیق پارامتر دما در فرآیندهای صنعتی است. بلوک دیاگرام این دستگاه از ورودی سنسور اختصاصی دما شروع شده و به خروجی‌های دیجیتال رله‌ای و پورت ارتباطی ختم می‌شود. ویژگی بارز این مدل، قابلیت اتصال مستقیم به برق شهری و ایزولاسیون کامل بخش‌های داخلی جهت حفظ پایداری است.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این دستگاه با ورودی 220V AC تغذیه می‌شود. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، انرژی لازم برای بخش‌های پردازشی، درایور رله‌ها و قسمت‌های آنالوگ را تأمین می‌کند. این ساختار به پایداری عملکرد بخش‌های مختلف دستگاه در محیط‌های صنعتی کمک می‌کند.
• ورودی سنسور (Sensor Input): این تجهیز دارای یک کانال ورودی سنسور دما است. سیگنال‌ها پس از عبور از Sensor Driver و تبدیل در واحد ADC، توسط CPU پردازش می‌شوند.
• خروجی دیجیتال (Digital Out): دارای سه کانال خروجی Do 1~3 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی On/Off  است.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment، LED  و کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

نصب و راه اندازی نمایشگر و کنترلر دما سه رله TD-1200-C

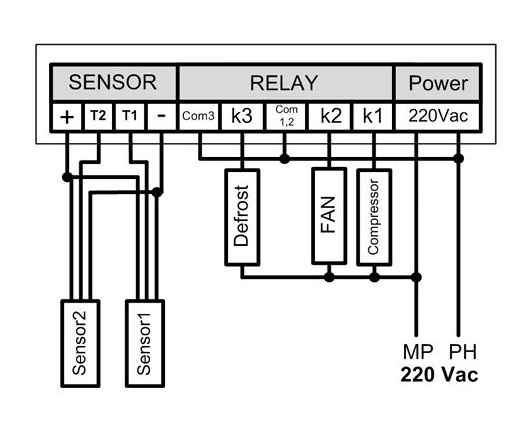

بررسی دیاگرام سیم بندی نمایشگر و کنترلر رطوبت و دما TD-1200-RH:

• تغذیه (Power): تغذیه دستگاه از طریق ترمینال‌های بخش Power با ولتاژ 220Vac تأمین می‌شود. در دیاگرام، فاز به ترمینال PH و نول به ترمینال MP متصل شده است.
• سنسورها (Sensor): بخش SENSOR برای اتصال دو سنسور دما طراحی شده است. ترمینال + تغذیه مشترک سنسورها، ترمینال - مرجع مشترک و ترمینال‌های T1 و T2 به‌ترتیب برای اتصال سیگنال سنسور 1 و سنسور 2 استفاده می‌شوند. در دیاگرام، نحوه اتصال هر دو سنسور به‌صورت مجزا نمایش داده شده است.
• خروجی‌های رله (Relay): کنترلر دارای سه خروجی رله شامل k1، k2 و k3 است. رله k1 برای فرمان کمپرسور، رله k2 برای کنترل فن و رله k3 برای کنترل مدار دیفراست (Defrost) در دیاگرام استفاده شده‌اند. ترمینال‌های مشترک خروجی‌ها نیز شامل Com1,2 برای رله‌های k1 و k2 و Com3 برای رله k3 هستند.
• نحوه تأمین بارها: مطابق دیاگرام، فاز ورودی به پایه‌های مشترک رله‌ها منتقل شده و خروجی هر رله به بار مربوطه متصل می‌شود؛ سمت دیگر بارهای کمپرسور، فن و دیفراست به نول (MP) وصل است. بنابراین، با فعال‌شدن هر رله، فاز به بار همان کانال اعمال می‌شود.

مدل های قابل سفارش نمایشگر و کنترلر دما سه رله  TD-1200-C

سوالات متداول نمایشگر و کنترلر دما سه رله TD-1200-C:

۱. نمایشگر TD-1200-C برای چه کاربردی طراحی شده است؟

این دستگاه به‌صورت تخصصی برای پایش و کنترل دمای سردخانه‌های صنعتی، یخچال‌ها و مراکز نگهداری مواد غذایی طراحی شده است. این کنترلر با داشتن الگوریتم‌های اختصاصی مدیریت سرمایش، پایداری دمای محیط را تضمین می‌کند.

۲. این کنترلر چند رله خروجی دارد و هر کدام چه وظیفه‌ای دارند؟

دستگاه دارای ۳ رله مستقل است که طبق استاندارد سیستم‌های برودتی عمل می‌کنند:

• رله اول: جهت فرمان به کمپرسور.
• رله دوم: جهت کنترل فن کمپرسور.
• رله سوم: جهت مدیریت فرآیند دیفراست (یخ‌زدایی).

۳. آیا سنسورها همراه دستگاه هستند؟

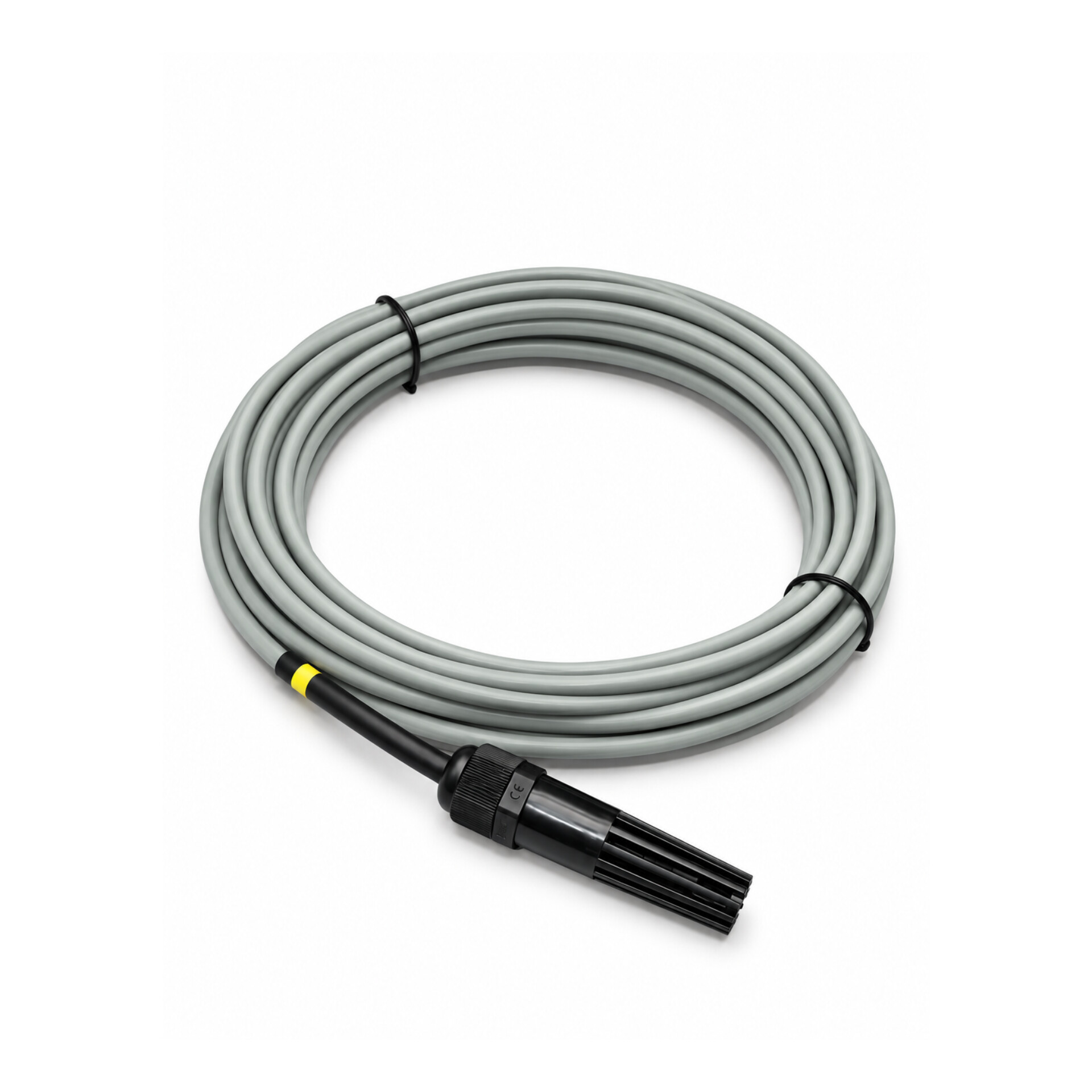

خیر، این محصول بدون سنسور ارائه می‌شود. شما باید سنسورهای دیجیتال کالیبره‌شده (DS18B20) را به‌صورت جداگانه سفارش دهید.

۴. سنسور دوم در این دستگاه چه نقشی دارد؟

TD-1200-C قابلیت اتصال به ۲ سنسور دما را دارد. سنسور اول دمای محیط (سردخانه) را پایش می‌کند و سنسور دوم به‌صورت اختصاصی برای کنترل هوشمند دیفراست (بر اساس دمای کویل‌ها) به کار می‌رود.

۵. آیا امکان اجرای دیفراست بدون سنسور وجود دارد؟

بله، در صورتی که سنسور دوم متصل نباشد یا در تنظیمات غیرفعال شود، دستگاه فرآیند دیفراست را به‌صورت تایمری (بر اساس فواصل زمانی تنظیمی) انجام می‌دهد.

۶. هشدار یا آلارم دستگاه به چه صورت عمل می‌کند؟

در صورتی که دمای محیط از محدوده مجاز (High/Low) عبور کند، دستگاه وضعیت هشدار را با چشمک‌زدن نمایشگر به اپراتور اطلاع می‌دهد.

۷. محدوده دمایی قابل اندازه‌گیری و دقت دستگاه چقدر است؟

این کنترلر بازه دمایی ۴۰- تا ۱۲۰+ درجه سانتی‌گراد را با دقت بالای ۰.۵ درجه پشتیبانی می‌کند که برای تمام کاربردهای زیر صفر و بالای صفر مناسب است.

۸. تغذیه ورودی دستگاه چیست؟

دستگاه با برق شهری (220V AC) کار می‌کند و بازه تحمل ولتاژی آن بین ۱۱۰ تا ۲۴۰ ولت متناوب است که باعث پایداری آن در برابر نوسانات برق می‌شود.

۹. ابعاد بدنه و نوع نصب آن چگونه است؟

بدنه دستگاه از نوع تابلویی با ابعاد استاندارد 36x72 میلی‌متر است که به‌راحتی بر روی درب تابلوهای برق نصب می‌شود.

۱۰. آیا این دستگاه قابلیت اتصال به شبکه یا پورت RS485 را دارد؟

خیر، طبق مشخصات فنی و جدول مدل‌های قابل سفارش، مدل TD-1200-C فاقد پورت ارتباطی RS485 است و یک کنترلر محلی (Stand-alone) محسوب می‌شود.

۱۱. تنظیمات دستگاه چگونه انجام می‌شود؟

تنظیمات نقاط عملکرد (Setpoints) و مدهای کاری از طریق ۳ کلید تعبیه شده در پنل جلویی و منوی کاربرپسند دستگاه به‌راحتی انجام می‌شود.

۱۲. نمایشگر دستگاه چه اطلاعاتی را نشان می‌دهد؟

دستگاه دارای یک ردیف نمایشگر سون‌سگمنتی برای نشان دادن دما و ۶ عدد LED برای نمایش وضعیت فعال بودن رله‌ها (کمپرسور، فن، دیفراست) و سایر پارامترهای تنظیمی است.
