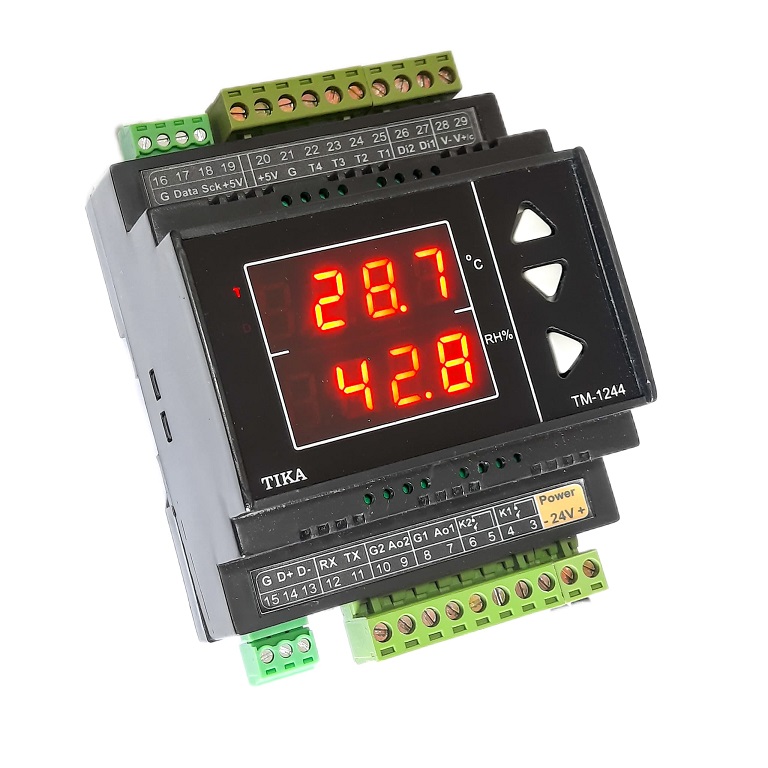

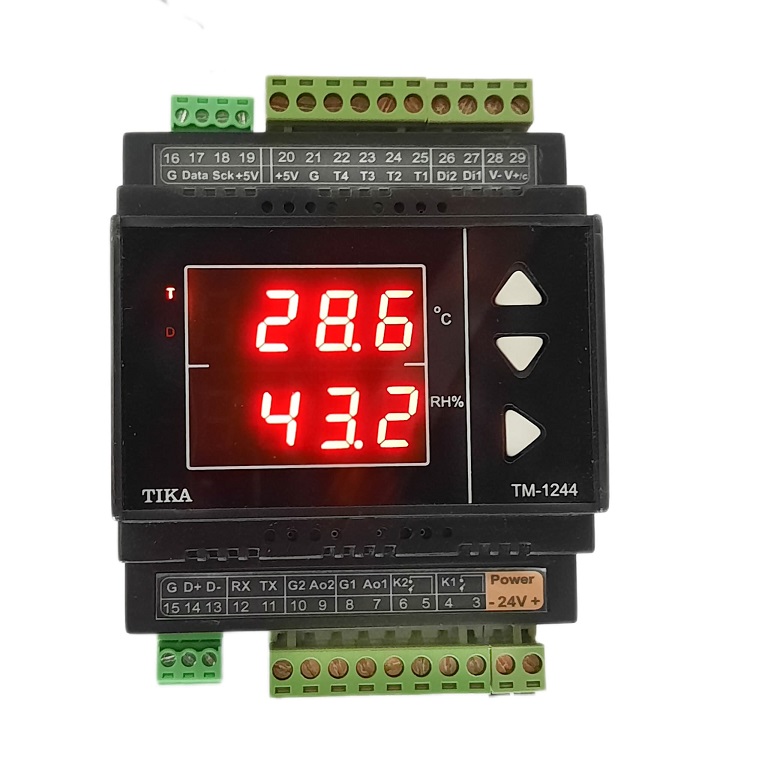

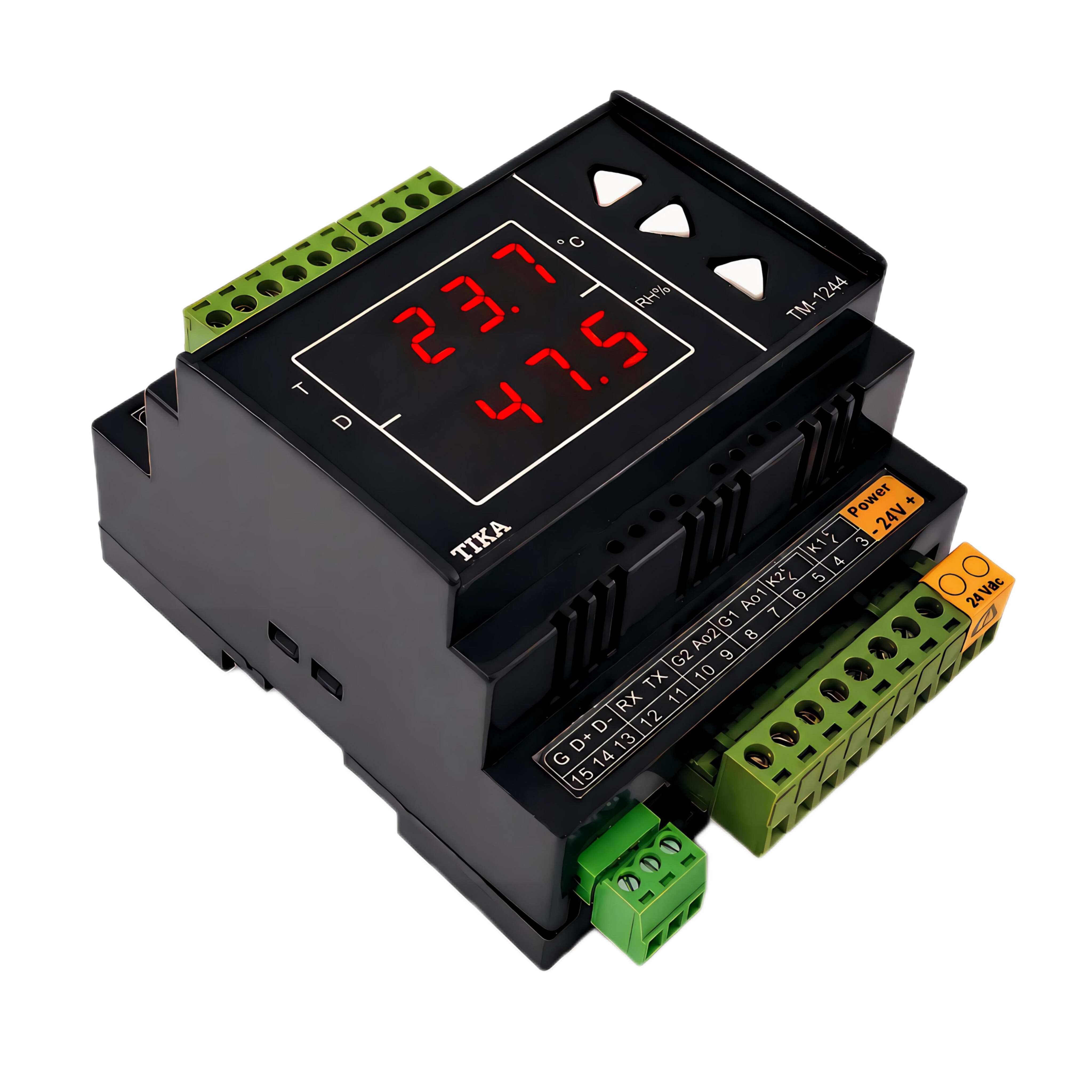

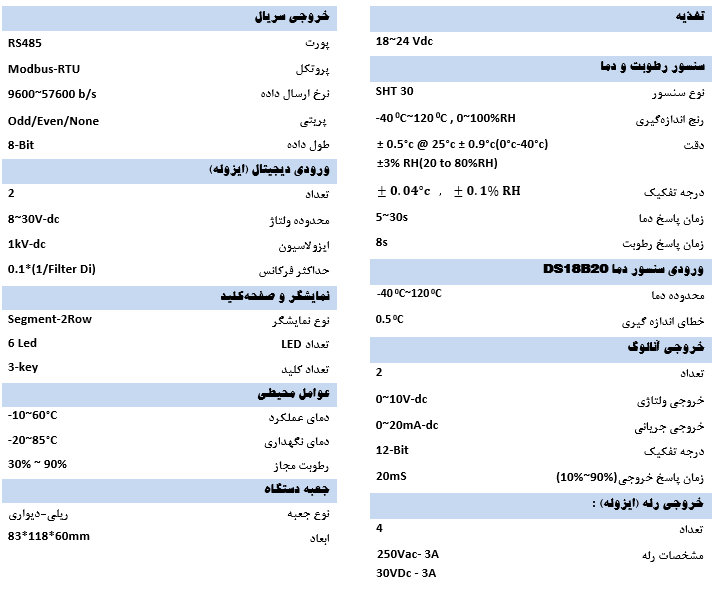

ترانسمیتر رطوبت و دما TM-1244

 معرفی ترانسمیتر رطوبت و دما TM-1244:

ترانسمیتر رطوبت و دما TM-1244 یک سیستم کنترلر و مانیتورینگ صنعتی همه‌جانبه است که با بهره‌گیری از سنسورهای دیجیتال فوق‌العاده دقیق و معماری سخت‌افزاری پایدار طراحی شده است. این دستگاه به 2 کانال ورودی دیجیتال ایزوله مجهز است که با تغذیه داخلی یا خارجی (8V~30V) فعال می‌شوند و وضعیت آن‌ها از طریق پورت سریال یا نرم‌افزار اختصاصی قابل پایش است. TM-1244 دارای 4 خروجی رله دیجیتال برای اجرای فرامین کنترلی به صورت On/Off در مدارات AC (بازه 220V~250V) و DC (بازه 8V~30V) می‌باشد که بر اساس تغییر وضعیت ورودی‌ها، خروج پارامترها از محدوده مجاز، فرامین شبکه یا سیستم هوشمند سردخانه عمل می‌کنند. علاوه بر این، دستگاه دارای خروجی‌های آنالوگ مستقل با قابلیت تولید سیگنال‌های ولتاژی (0V~10V) و جریانی (0mA~20mA) بر پایه مقادیر سنسورها یا رجیسترهای شبکه بوده و جهت مدیریت دقیق فرآیندهای صنعتی و اتوماسیون سردخانه‌ای گزینه‌ای فوق‌العاده کارآمد به شمار می‌رود.

ویژگی‌های ترانسمیتر رطوبت و دما TM-1244:

• ظرفیت بالای اتصال سنسورها: قابلیت اتصال هم‌زمان به 1 سنسور رطوبت و دما به همراه 4 سنسور دمای مجزا جهت پایش چند نقطه‌ای و هم‌زمان محیط‌های وسیع.پشتیبانی از سنسورهای تنوع در مدل‌های خروجی سخت‌افزاری: امکان سفارش متناسب با نیاز پروژه در ۳ حالت مختلف2 : خروجی رله، یا 4 خروجی رله، و یا ترکیب 2 خروجی رله به همراه 2 خروجی آنالوگ.
• پشتیبانی از سنسورهای دیجیتال: قابلیت اتصال انواع سنسور دیجیتال دما و رطوبت با دقت و پایداری بالا.
• مد کاری اختصاصی سردخانه: مجهز به الگوریتم هوشمند کنترل سردخانه و یخچال در مدل‌های ۴ رله (اختصاص رله اول برای کمپرسور بر اساس سنسور دمای اصلی داخل، رله دوم برای کنترل فن، رله سوم برای کنترل دیفراست بر اساس دما/تایمر و رله چهارم به عنوان آلارم حد دمایی).
• کنترل مستقیم: قابلیت ارسال فرامین و کنترل مستقیم خروجی‌های رله و آنالوگ از طریق پورت سریال.
• کالیبراسیون نرم‌افزاری: قابلیت کالیبراسیون نرم‌افزاری مقادیر قرائت‌شده و خروجی‌های آنالوگ جهت کاهش خطای اندازه‌گیری.

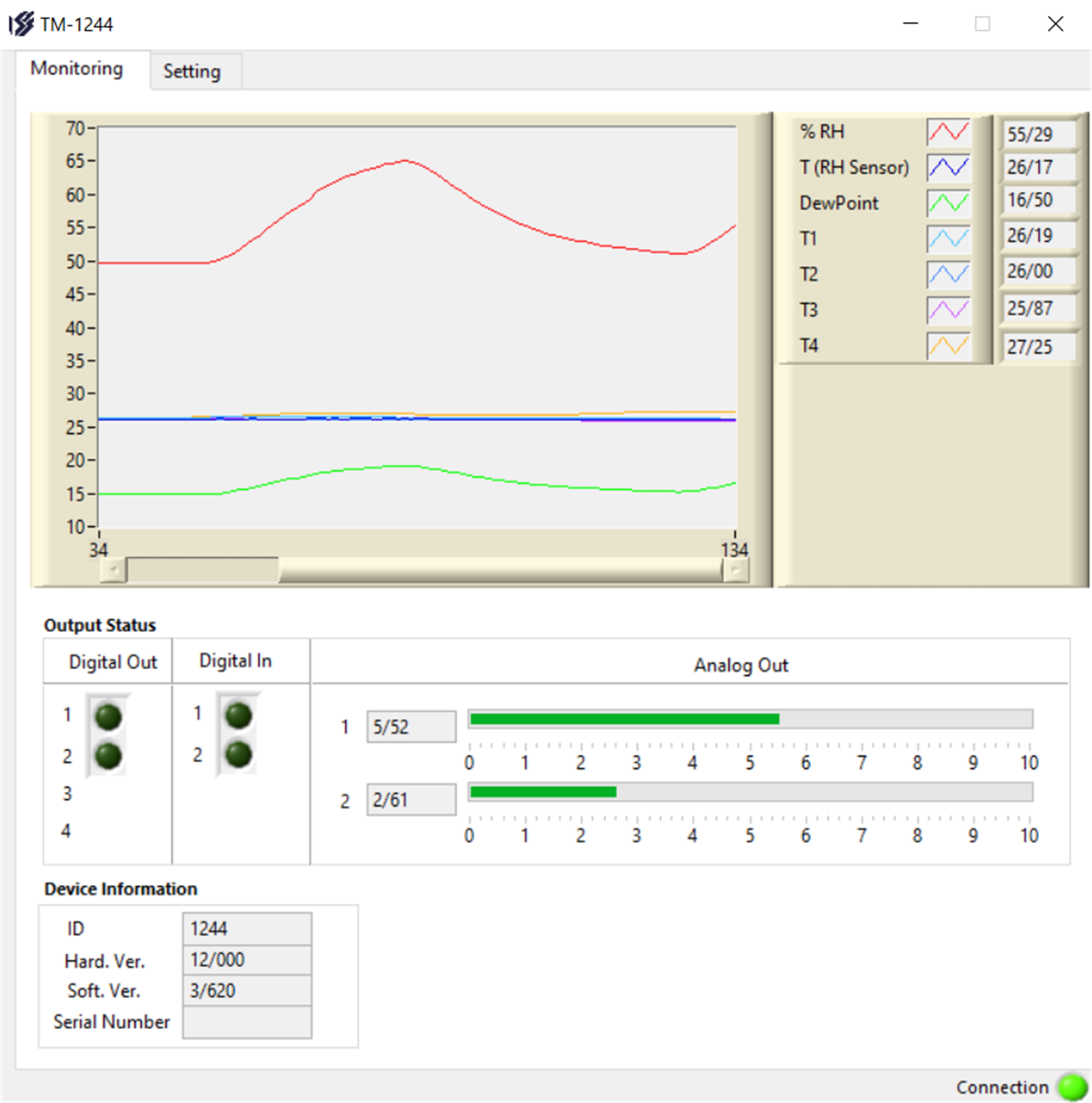

• نرم‌افزار اختصاصی: دارای نرم‌افزار تنظيمات و مانيتورينگ و كنترل خروجی‌ها
• ورودی‌های دیجیتال ایزوله: دارای 2 کانال ورودی ایزوله با قابلیت مانیتورینگ و انتقال وضعیت به رله‌ها یا سیستم شبکه.
• خروجی‌های آنالوگ: قابلیت اسکیل و تولید سیگنال‌های استاندارد ولتاژی (0V~10V) و جریانی (0mA~20mA) متناسب با دما، رطوبت، نقطه شبنم و یا مقادیر دریافت شده از طریق پورت سریال (رجیسترهای 132 و 133).
• پشتیبانی از کابل‌های طولانی: امکان افزایش طول کابل سنسور رطوبت تا حداکثر ۱۰ متر و سنسورهای دما تا حداکثر ۲۰ متر بدون افت دقت.
• رابط کاربری محلی: دارای صفحه نمایش اختصاصی و کلیدهای کنترلی جهت نمایش مقادیر اندازه‌گیری شده و انجام برخی تنظیمات.
• قابلیت‌های ارتباطی و شبکه‌پذیری: مجهز به پورت صنعتی RS485 تحت پروتکل استاندارد Modbus-RTU برای مانیتورینگ و شبکه‌کردن چندین دستگاه روی یک باس دو سیمه و قابلیت اتصال به PC، HMI، PLC و سایر تجهیزات کنترلی.

کاربردهای ترانسمیتر رطوبت و دما TM-1244:

• اتوماسیون صنعتی
• اتوماسیون خانگی
• گلخانه‌ها
•  صنایع کشاورزی
• صنایع غذایی و پخت نان
• مرغداری‌ها
• انبارها

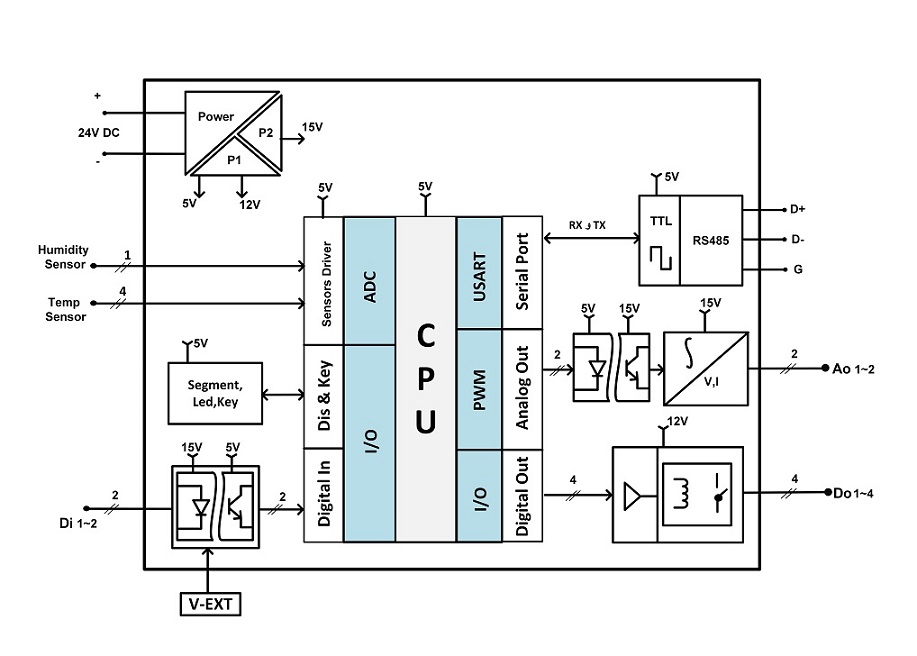

بلوک دیاگرام ترانسمیتر رطوبت و دما TM-1244:

دستگاه  TM-1244 یک کنترلر صنعتی جهت مدیریت دقیق پارامترهای محیطی است. در بلوک دیاگرام فوق، جزئیات سخت‌افزاری و مسیر پردازش سیگنال از ورودی‌ها تا بخش پردازنده مرکزی (CPU) و همچنین خروجی‌های آنالوگ، دیجیتال و ارتباطی در این مدل به وضوح نمایش داده شده است. طراحی این دستگاه بر پایه پایداری در شرایط صنعتی و دقت بالا در پردازش سیگنال‌ها استوار است.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این کنترلر با ورودی استاندارد 24V DC کار می‌کند. واحد تغذیه با تفکیک ولتاژهای 5V، 12V و 15V، ایزولاسیون بین بخش پردازشی (CPU) و بخش‌های قدرت (رله‌ها و خروجی آنالوگ) را جهت کاهش اثر نویزهای صنعتی ایجاد کرده است.
• ورودی‌ سنسور (Sensor Input): مدل TM-1244 از دو نوع ورودی سنسور مجزا پشتیبانی می‌کند: یک کانال برای Humidity Sensor (سنسور رطوبت و دما) و چهار کانال برای Temp Sensor (سنسور دما) که هر دو پس از پردازش توسط Sensors Driver و تبدیل در واحد ADC به CPU منتقل می‌شوند.
• ورودی دیجیتال (Digital In): این دستگاه دارای دو ورودی دیجیتال (Di 1~2) است. مدار ورودی مجهز به بخش V-EXT و ایزولاتور اپتیکال است که سیگنال‌ها را پیش از ورود به هسته پردازشی، ایمن‌سازی می‌کند.
• خروجی آنالوگ (Analog Out): دارای دو کانال خروجی Ao 1~2 جهت کنترل پیوسته تجهیزات با دقت بالا است. این بخش امکان ارائه خروجی به صورت سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند.
• خروجی دیجیتال (Digital Out): دارای چهار کانال خروجی Do 1~4 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی On/Off  است.
• ارتباطات و مانیتورینگ: TM-1244 مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+، D- و Gبه سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment، LED  و کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

نصب و راه اندازی ترانسمیتر رطوبت و دما TM-1244

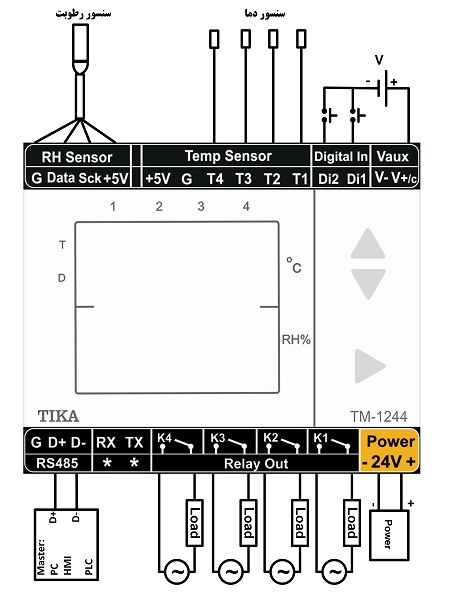

TM-1244-4DO

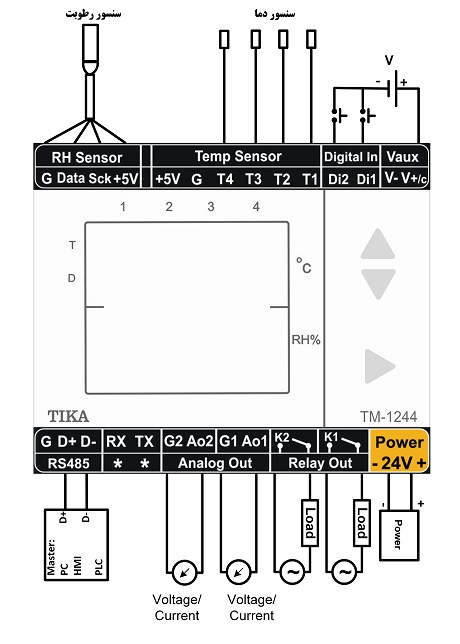

TM-1244-2DO-2AO

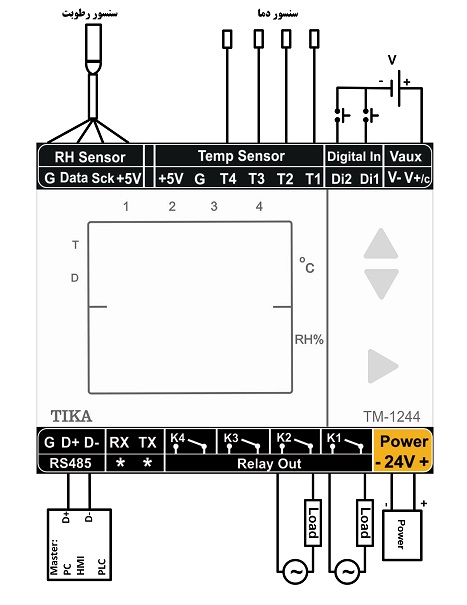

TM-1244-2DO

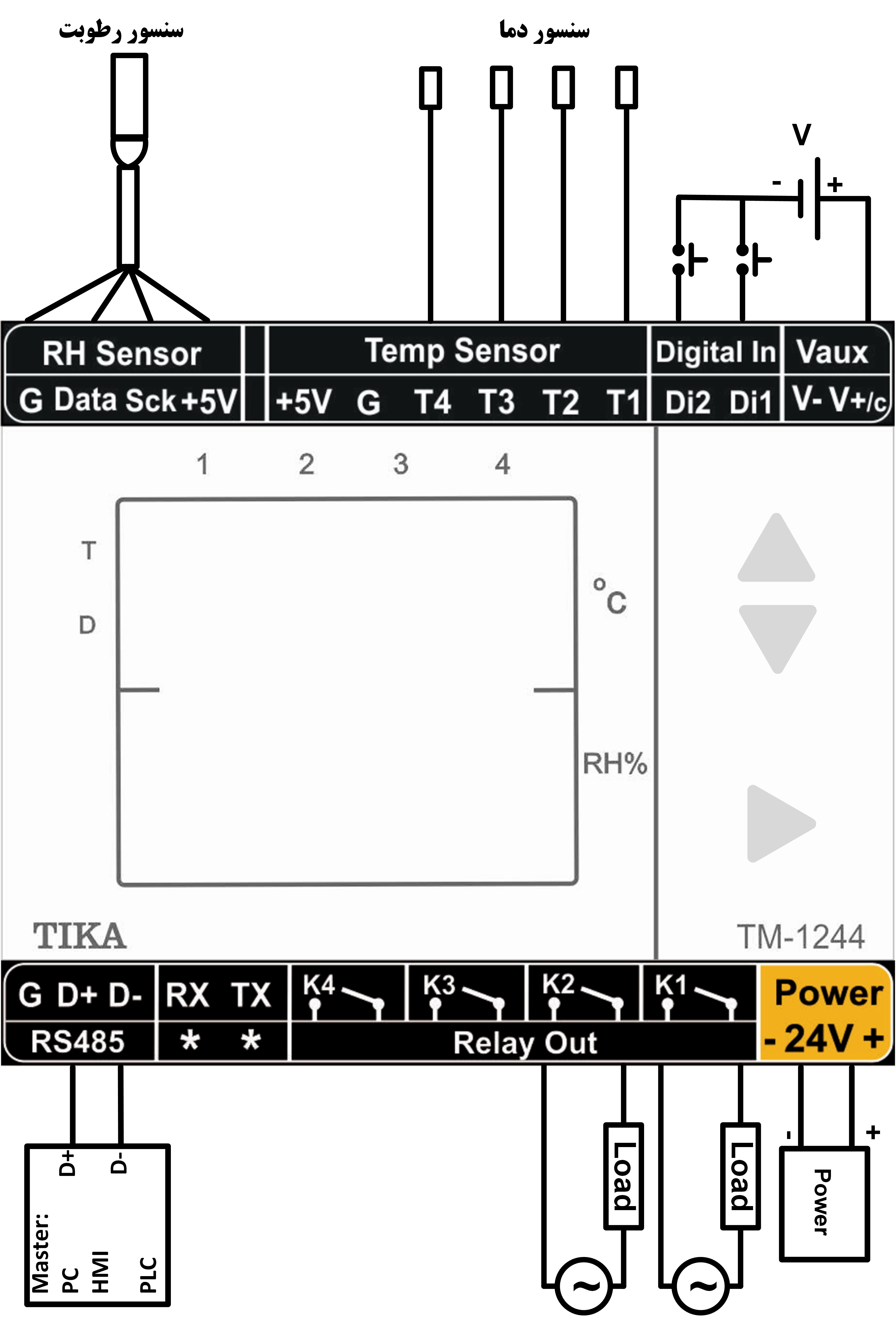

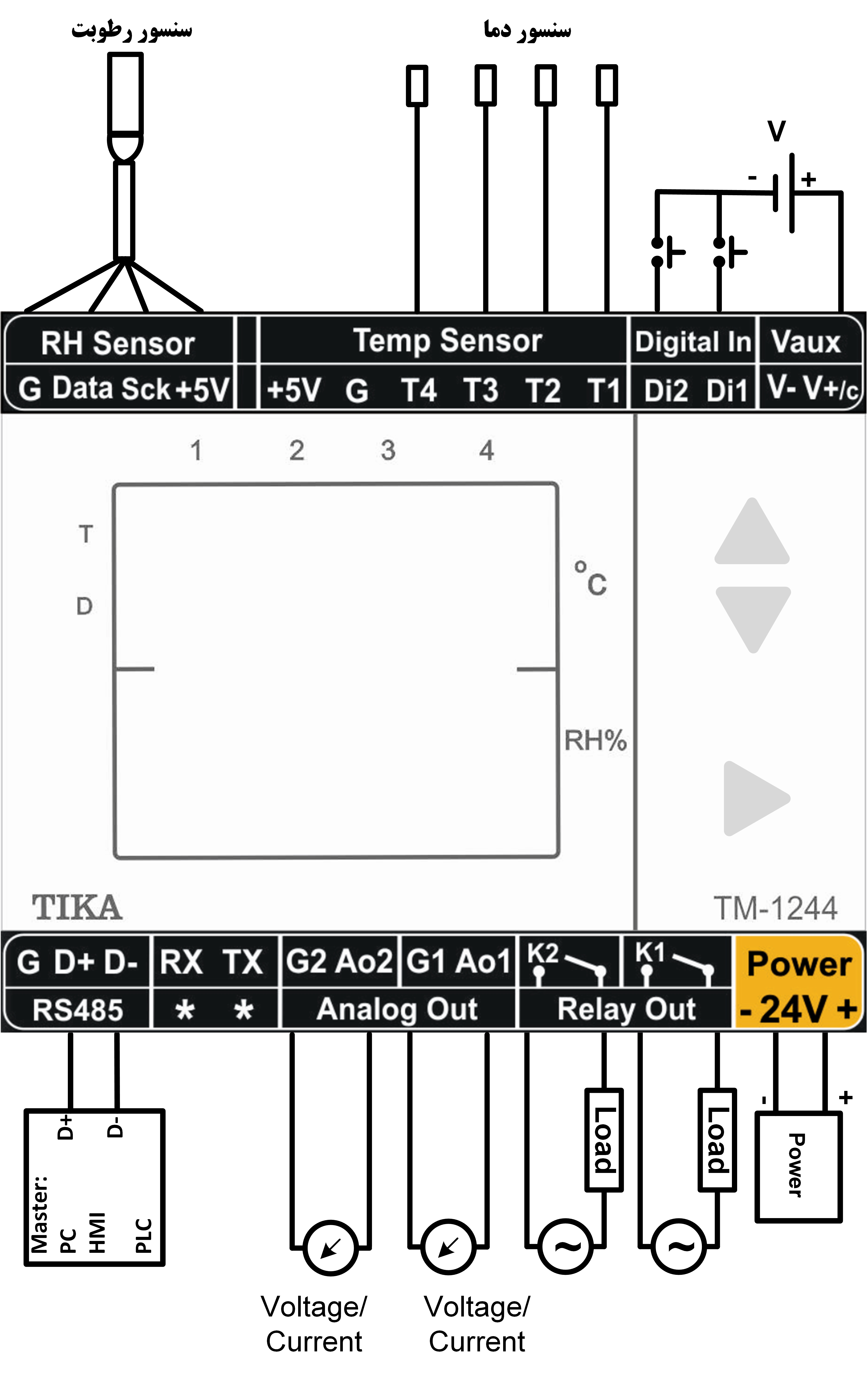

بررسی دیاگرام سیم بندی ترانسمیتر رطوبت و دما TM-1244:

• تغذیه 24 ولت DC: تغذیه ورودی دستگاه  18Vdc~30Vdcاست.
• سنسور رطوبت: یک سنسور رطوبت به ترمینال‌های بخش RH Sensor شامل G، Data، Sck و 5V+ متصل می‌شود.
• سنسورهای دما: ترمینال‌های 5V، G+ و T1 تا T4 برای اتصال حداکثر چهار سنسور دما در نظر گرفته شده‌اند؛ هر سنسور دما یک اتصال مشترک به 5V+ داشته و خروجی آن به یکی از ورودی‌های T1، T2، T3 یا T4 متصل می‌شود.
• ورودی‌های دیجیتال: ورودی‌های DI1 و DI2 برای دریافت فرمان از کلید، شستی یا کنتاکت خارجی استفاده می‌شوند. در تصویر، کلیدها بین ورودی دیجیتال و ترمینال مشترک نشان داده شده‌اند. ترمینال +V نیز ولتاژ کمکی موردنیاز برای اتصال تجهیزات ورودی را فراهم می‌کند.
• خروجی‌های آنالوگ: خروجی‌های AO1 و AO2 به‌همراه ترمینال‌های مشترک G1 و G2 برای اتصال ولت‌متر، آمپرمتر یا تجهیزات دریافت‌کننده سیگنال آنالوگ استفاده می‌شوند.
• خروجی‌های رله‌ای: دارای دو خروجی رله‌ای K1و K2است. در دیاگرام، اتصال K2 به بار DC و اتصال K1 به بار AC صرفاً برای نمایش هر دو شیوه سیم‌بندی آورده شده است. هر دو رله قابلیت کنترل بارهای AC و DC را دارند و انتخاب نوع بار برای هر خروجی، با توجه به نیاز پروژه و در محدوده ظرفیت مجاز کنتاکت رله انجام می‌شود؛ بنابراین الزامی وجود ندارد که K1 فقط برای AC یا K2 فقط برای DC استفاده شود.
• ارتباط RS485: ترمینال‌های +D و -D برای اتصال کنترلر به تجهیز Master مانند PLC، HMI یا کامپیوتر از طریق شبکه RS485 استفاده می‌شوند. ترمینال G نیز مرجع مشترک ارتباطی است.

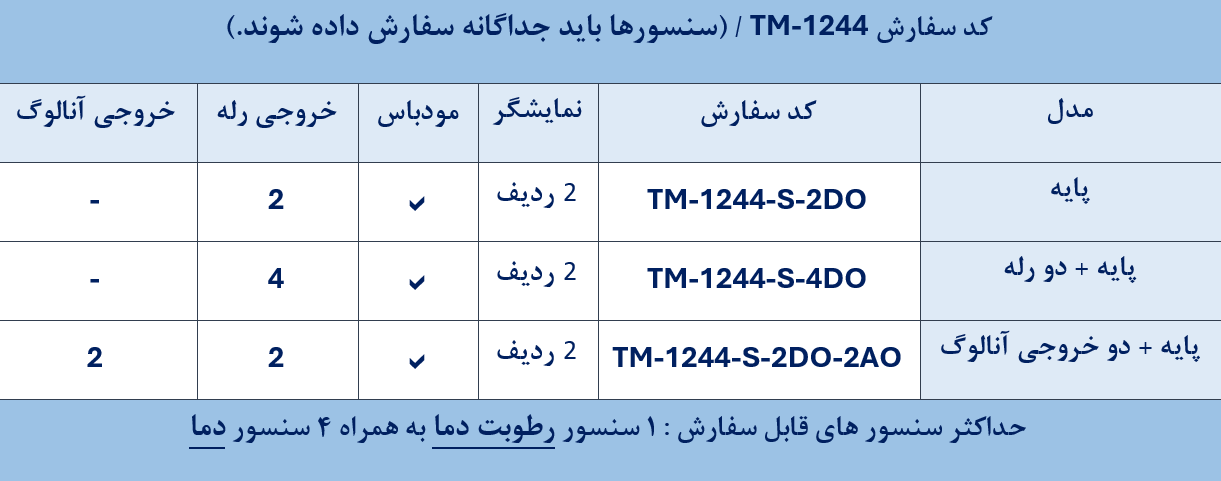

مدل های قابل سفارش ترانسمیتر رطوبت و دما TM-1244

سوالات متداول ترانسمیتر رطوبت و دما TM-1244:

1. مد کاری “سردخانه” در TM-1244 چگونه عمل می‌کند؟

در مدل‌های دارای ۴ رله، یک الگوریتم هوشمند برای کنترل یخچال و سردخانه تعبیه شده است: رله اول برای کمپرسور، رله دوم برای فن، رله سوم برای دیفراست (بر اساس دما یا زمان) و رله چهارم به عنوان آلارم حد دمایی عمل می‌کند.

2. آیا سنسورها به همراه دستگاه ارسال می‌شوند؟

خیر، این محصول بدون سنسور ارائه می‌شود. شما باید سنسورهای رطوبت-دما (SHT30) و سنسورهای دمای دیجیتال (DS18B20) را بسته به نیاز پروژه خود به‌صورت جداگانه سفارش دهید.

3. ورودی‌های دیجیتال TM-1244 چه کاربردی دارند؟

این دستگاه دارای ۲ ورودی دیجیتال ایزوله است. وضعیت این ورودی‌ها را می‌توان از طریق پورت سریال یا نرم‌افزار پایش کرد و یا از آن‌ها برای تحریک رله‌ها و اجرای فرامین منطقی در سیستم‌های اتوماسیون استفاده نمود.

4. خروجی‌های این دستگاه به چه صورت است؟

TM-1244 در ۳ نسخه قابل سفارش است:

• مدل با ۲ خروجی رله.
• مدل با ۴ خروجی رله.
• مدل ترکیبی (۲ خروجی رله + ۲ خروجی آنالوگ جریانی/ولتاژی).

خروجی‌های آنالوگ می‌توانند متناسب با مقادیر دما، رطوبت، نقطه شبنم یا فرامین شبکه (Modbus) مقداردهی شوند.

5. حداکثر طول مجاز کابل سنسورها چقدر است؟

برای سنسور رطوبت حداکثر ۱۰ متر و برای سنسورهای دما حداکثر ۲۰ متر کابل مجاز است. دستگاه به گونه‌ای طراحی شده که در این فواصل دچار افت دقت نشود.

6. آیا TM-1244 قابلیت اتصال به شبکه را دارد؟

بله، این دستگاه مجهز به پورت RS485 با پروتکل استاندارد Modbus-RTU است. این ویژگی اجازه می‌دهد تا چندین دستگاه را شبکه کرده و اطلاعات را به PLC، HMI یا نرم‌افزارهای مانیتورینگ کامپیوتری منتقل کنید.

7. آیا امکان کالیبراسیون دستگاه وجود دارد؟

بله، TM-1244 از کالیبراسیون نرم‌افزاری برای مقادیر خروجی‌های آنالوگ پشتیبانی می‌کند. تمام این تنظیمات از طریق نرم‌افزار اختصاصی قابل انجام است.

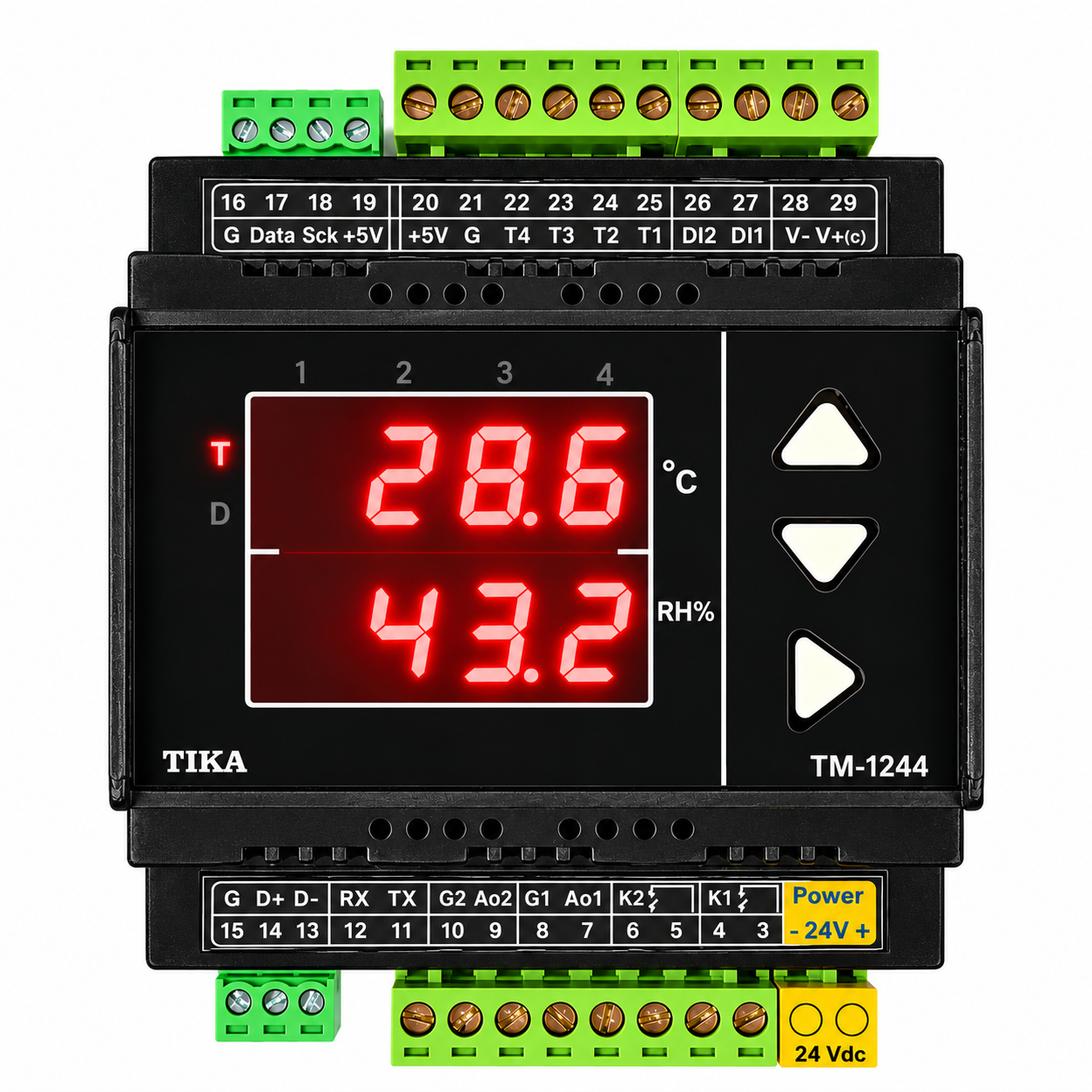

8. نمایشگر و بدنه دستگاه به چه صورت طراحی شده است؟

دستگاه دارای یک نمایشگر سون‌سگمنت دو ردیفه و ۶ عدد LED برای نمایش وضعیت رله‌ها و پارامترهاست. بدنه آن به صورت ترکیبی (قابلیت نصب روی ریل مینیاتوری یا نصب دیواری) طراحی شده است.

9.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

10.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .
