نمایشگر و کنترلر دما 2رله TD-1200-T

معرفی نمایشگر و کنترلر دما 2 رله TD-1200-T:

نمایشگر و کنترلر دما TD-1200-T یک ترموستات الکترونیکی صنعتی با قابلیت اندازه‌گیری دقیق دما، نمایش مقدار اندازه‌گیری‌شده روی صفحه‌نمایش و کنترل دو خروجی رله به‌صورت مستقل است. این دستگاه با استفاده از سنسور دیجیتال دما، وضعیت حرارتی محیط را پایش کرده و متناسب با تنظیمات کاربر، فرمان لازم را برای کنترل سیستم‌های سرمایشی، گرمایشی و آلارم صادر می‌کند. پشتیبانی از ارتباط سریال RS485 با پروتکل Modbus-RTU نیز امکان اتصال دستگاه به HMI، PLC و PC را فراهم می‌سازد و آن را به گزینه‌ای مناسب جهت مدیریت دقیق در کاربردهای صنعتی، سردخانه‌ای و تأسیساتی تبدیل می‌کند.

ویژگی‌های نمایشگر و کنترلر دما 2 رله TD-1200-T:

• پشتیبانی از سنسور دیجیتال: قابلیت اتصال به یک سنسور دیجیتال دما با دقت و پایداری بالا.
• پورت ارتباطی RS485 اختیاری: مجهز به پورت صنعتی RS485 تحت پروتکل استاندارد Modbus-RTU برای مانیتورینگ و شبکه‌کردن چندین دستگاه روی یک باس دو سیمه و قابلیت اتصال به PC، HMI، PLC و سایر تجهیزات کنترلی.
• پشتیبانی از کابل‌های طولانی: امکان افزایش طول کابل سنسور دما تا حداکثر ۲۰ متر بدون افت دقت.
• دو خروجی رله: مجهز به 2 خروجی رله برای کنترل بارهای مختلف.
• کنترل خروجی به‌صورت ON/OFF: عملکرد روشن/خاموش برای کنترل دقیق تجهیزات.
• آلارم نوری: دارای هشدار بصری از طریق LED.
• تنظیم Setpoint: قابلیت تنظیم نقطه عملکرد دستگاه مطابق نیاز کاربر.
• تنظیم وضعیت عملکرد رله: امکان تعریف حالت کاری خروجی‌ها.
• انتخاب باند عملکرد و حالت گرمایشی/سرمایشی: قابلیت تنظیم عملکرد متناسب با نوع کاربرد.
• تنظیم آلارم: امکان تعیین مقدار تنظیم و باند عملکرد آلارم.
• منوی ساده و دقت اندازه‌گیری بالا: طراحی کاربرپسند برای تنظیم سریع و پایش دقیق دما.
• نصب و استفاده آسان: مناسب برای راه‌اندازی سریع در پروژه‌های مختلف.
• نرم‌افزار اختصاصی: دارای نرم‌افزار تنظيمات و مانيتورينگ و كنترل خروجی‌ها.

کاربردهای نمایشگر و کنترلر دما 2 رله TD-1200-T:

• اتوماسیون صنعتی
• سردخانه‌ها
• یخچال‌های صنعتی
• پرورش قارچ
• مرغداری
• صنایع غذایی
• انبارها
• کارخانجات
• سیلوها
• موتورخانه ها

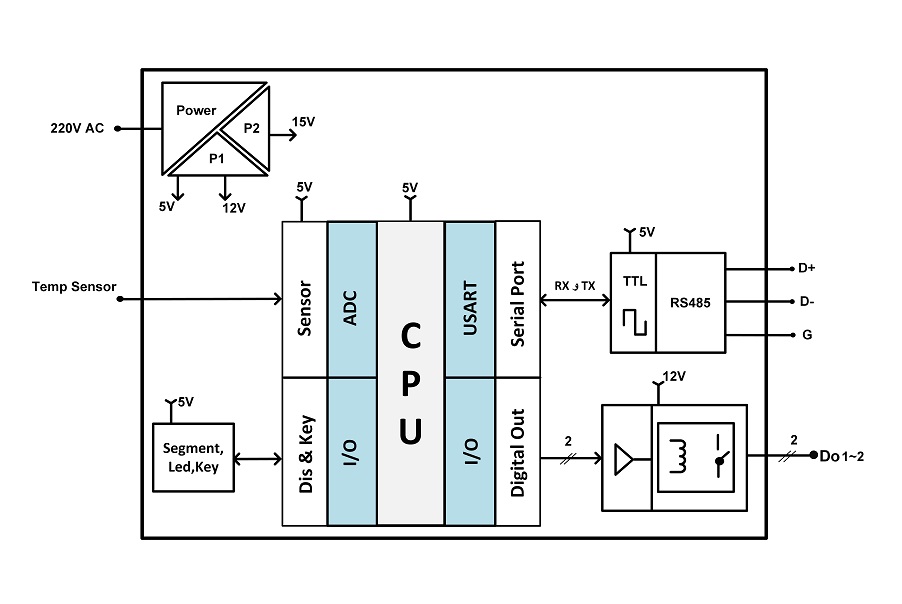

بلوک دیاگرام نمایشگر و کنترلر دما 2 رله TD-1200-T:

کنترلر صنعتی مدل TD-1200-T یک تجهیز تخصصی جهت مدیریت دقیق پارامتر دما در فرآیندهای صنعتی است. بلوک دیاگرام این دستگاه از ورودی سنسور اختصاصی دما شروع شده و به خروجی‌های دیجیتال رله‌ای و پورت ارتباطی ختم می‌شود. ویژگی بارز این مدل، قابلیت اتصال مستقیم به برق شهری و ایزولاسیون کامل بخش‌های داخلی جهت حفظ پایداری است.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این دستگاه با ورودی 220V AC تغذیه می‌شود. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، انرژی لازم برای بخش‌های پردازشی، درایور رله‌ها و قسمت‌های آنالوگ را تأمین می‌کند. این ساختار به پایداری عملکرد بخش‌های مختلف دستگاه در محیط‌های صنعتی کمک می‌کند.
• ورودی سنسور (Sensor Input): این تجهیز دارای یک کانال ورودی سنسور دما است. سیگنال‌ها پس از عبور از Sensor Driver و تبدیل در واحد ADC، توسط CPU پردازش می‌شوند.
• خروجی دیجیتال (Digital Out): دارای دو کانال خروجی Do 1~2 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی On/Off  است.
• ارتباطات و مانیتورینگ: TD-1200-T مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+، D- و Gبه سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment، LED  و کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

نصب و راه اندازی نمایشگر و کنترلر رطوبت و دما TD-1200-T

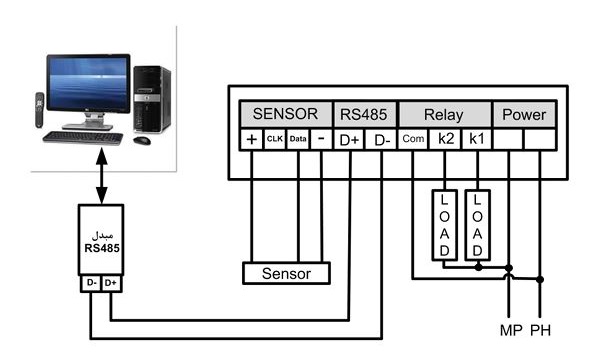

بررسی دیاگرام سیم بندی نمایشگر و کنترلر رطوبت و دما TD-1200-T:

• تغذیه (Power): تغذیه دستگاه از طریق ترمینال‌های بخش Power با ولتاژ 220Vac تأمین می‌شود. در دیاگرام، فاز به ترمینال PH و نول به ترمینال MP متصل شده است.
•  سنسور (Sensor): در بخش SENSOR، نحوه اتصال یک سنسور دما به دستگاه نمایش داده شده است. این قسمت شامل ترمینال‌های + ، Data و - است که برای برقراری ارتباط و تغذیه سنسور دما استفاده می‌شوند.
•  خروجی رله (Relay): دستگاه دارای دو خروجی رله k1 و k2 به‌همراه یک ترمینال مشترک Com است. هر رله قابلیت کنترل بار AC و DC را دارد؛ انتخاب نوع بار برای هر رله به‌صورت مستقل و اختیاری انجام می‌شود.
• ارتباط (RS485): ترمینال‌های +D و -D برای برقراری ارتباط RS485 در نظر گرفته شده‌اند و امکان اتصال دستگاه به مبدل و سپس سیستم مانیتورینگ یا کامپیوتر را فراهم می‌کنند.

مدل های قابل سفارش نمایشگر و کنترلر دما 2 رله TD-1200-T

سوالات متداول نمایشگر و کنترلر دما ۲ رله TD-1200-T:

۱. نمایشگر TD-1200-T برای چه کاربردی طراحی شده است؟

این دستگاه برای پایش و کنترل دقیق دما در صنایع مختلف از جمله سردخانه‌ها، یخچال‌های صنعتی، مرغداری‌ها، سالن‌های پرورش قارچ، موتورخانه‌ها و سیستم‌های تهویه مطبوع طراحی شده است.

۲. این کنترلر از چه نوع سنسوری پشتیبانی می‌کند؟

TD-1200-T به سنسور دیجیتال دما (DS18B20) متصل می‌شود که دقت بالا و مقاومت خوبی در شرایط صنعتی دارد.

۳. تعداد خروجی‌های رله این دستگاه چقدر است و چه عملکردی دارند؟

این دستگاه دارای ۲ خروجی رله مستقل با عملکرد ON/OFF است که می‌توان از آن‌ها برای کنترل مجزای تجهیزات سرمایشی، گرمایشی یا به عنوان رله آلارم استفاده کرد.

۴. آیا این دستگاه قابلیت شبکه شدن و اتصال به کامپیوتر را دارد؟

بله، این تجهیز در مدل TD-1200-T-S مجهز به پورت ارتباطی RS485 تحت پروتکل استاندارد Modbus-RTU است که امکان شبکه‌کردن چندین دستگاه و مانیتورینگ مرکزی را فراهم می‌کند.

۵. حداکثر طول کابل مجاز برای سنسور دما چقدر است؟

طول کابل سنسور دما را می‌توان بدون افت دقت اندازه‌گیری، تا حداکثر ۲۰ متر افزایش داد.

۶. تغذیه ورودی دستگاه چیست؟

این دستگاه مستقیماً با برق شهری کار می‌کند و بازه ولتاژ ورودی آن 110Vac تا 240Vac (با توان مصرفی ۴ ولت‌آمپر) است.

۷. ابعاد فیزیکی دستگاه و نوع نصب آن به چه صورت است؟

جعبه دستگاه از نوع تابلویی با ابعاد استاندارد 36x72x76 میلی‌متر است که برای نصب آسان بر روی درب تابلوهای برق طراحی شده است.

۸. نمایشگر و پنل جلویی دستگاه چه اطلاعاتی را نشان می‌دهند؟

دستگاه دارای یک ردیف نمایشگر سون‌سگمنتی برای نشان دادن دما، ۳ عدد LED جهت نمایش وضعیت فعال بودن رله‌ها و آلارم، و ۳ کلید جهت ورود به منو و انجام تنظیمات است.

۹. آیا دستگاه امکان کالیبراسیون دارد؟

بله، از طریق منوی تنظیمات نرم‌افزاری دستگاه، کاربر می‌تواند مقدار سنسور را جهت همپوشانی با مرجع‌های دقیق آزمایشگاهی کالیبره (Offset) کند.

10.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

11.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .

۱۲. چه پارامترهایی از طریق منوی دستگاه قابل تنظیم است؟

کاربر می‌تواند نقاط عملکرد رله‌ها (Setpoints)، وضعیت کاری گرمایشی/سرمایشی، باند عملکرد تفاضلی (Hysteresis) و مقادیر آستانه آلارم را به‌راحتی تنظیم کند.
