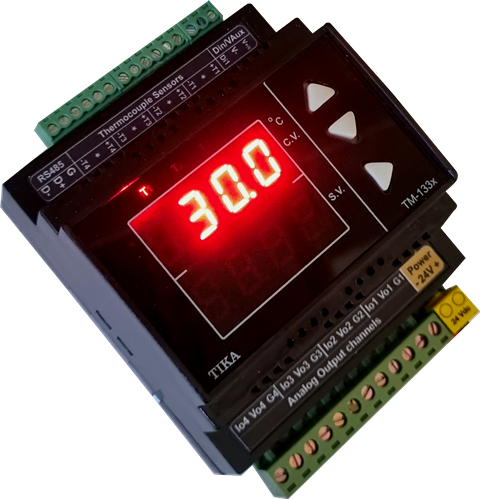

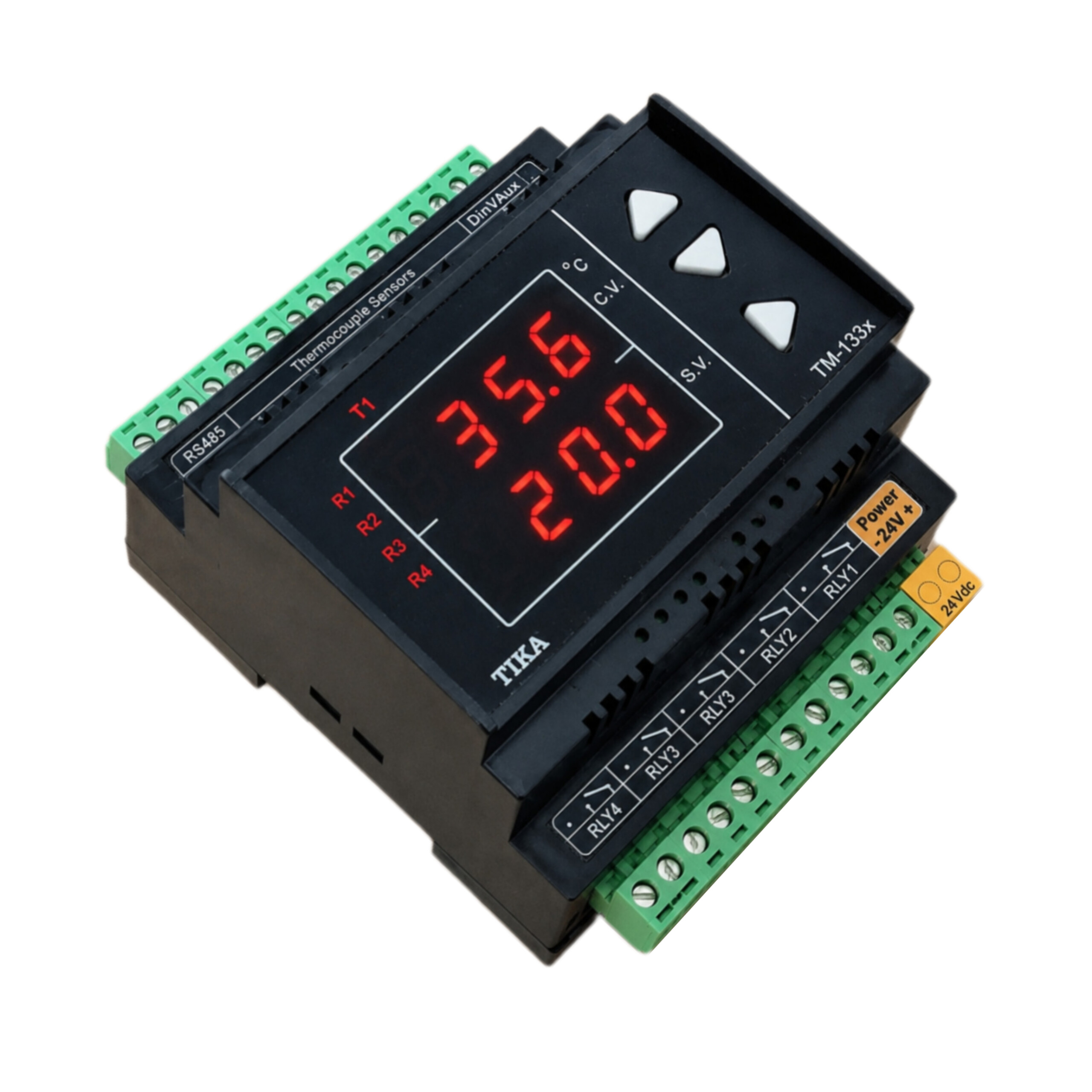

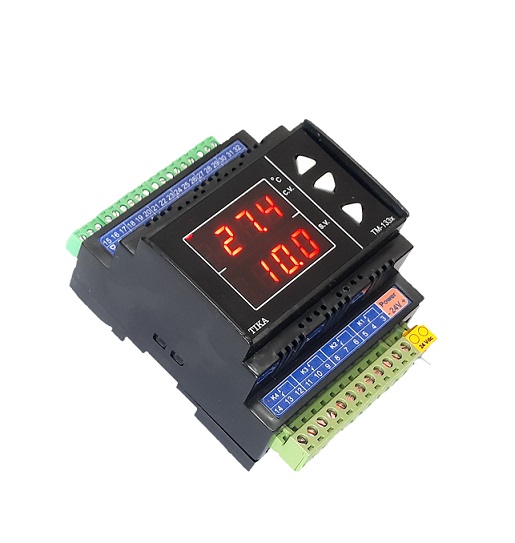

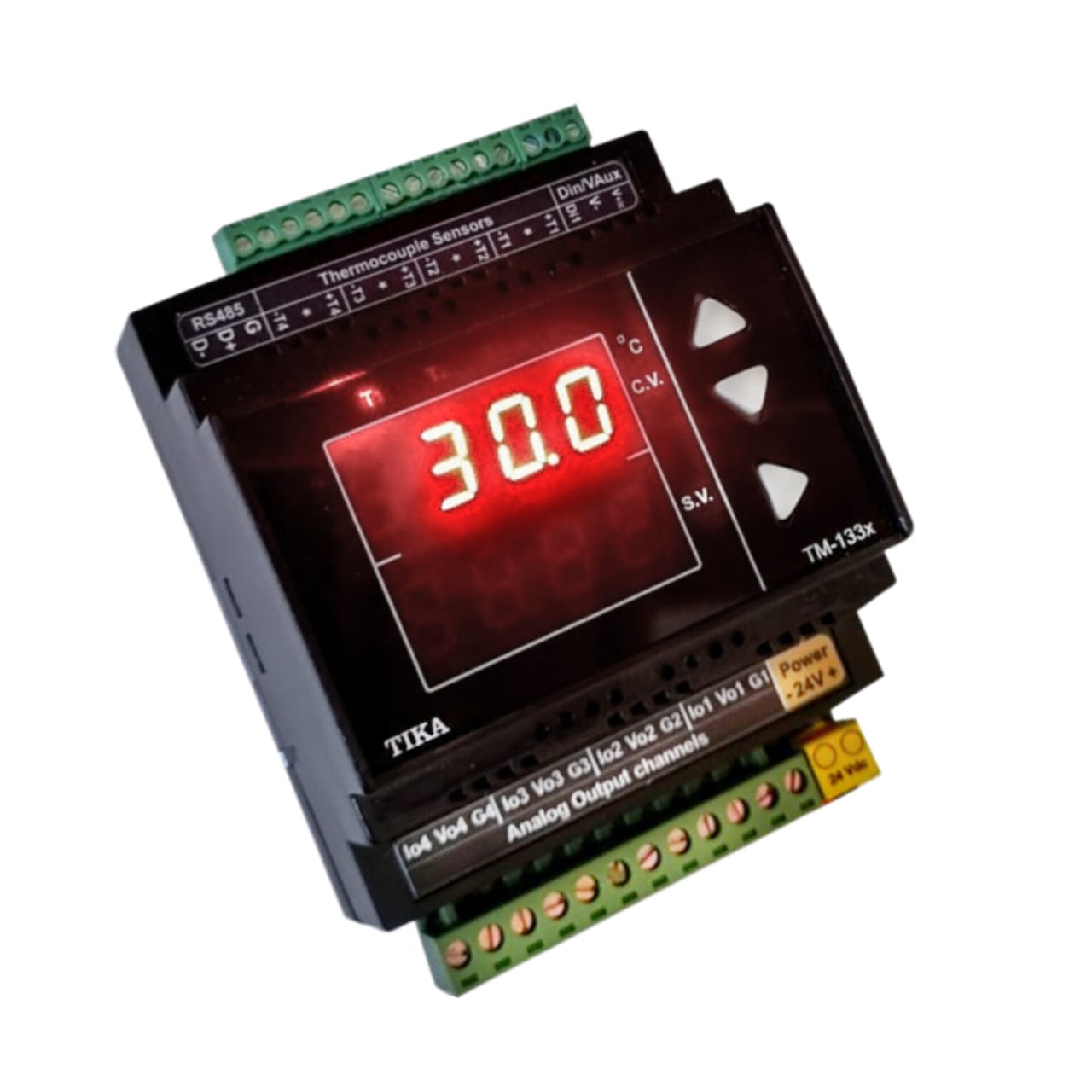

ترانسمیتر و نمایشگر دما با ورودی ترموکوپل ( 4 کانال ) TM-1332/33-D

معرفی ترانسمیتر و نمایشگر دما با ورودی ترموکوپل ( 4 کانال ) TM-1332/33:

ترانسمیتر دمای TM-1332/33 یک تجهیز صنعتی چندکاناله است که جهت مدیریت دقیق فرآیندهای دمایی طراحی شده و امکان دریافت هم‌زمان داده از 4 سنسور ترموکوپل را فراهم می‌کند. این دستگاه با پشتیبانی از ترموکوپل‌های نوع K و J و ارائه‌ی خروجی‌های کنترلی و آنالوگ، برای پایش، کنترل و مانیتورینگ فرآیندهای حرارتی در کاربردهای صنعتی گزینه‌ای کارآمد محسوب می‌شود. ارتباط این تجهیز از طریق پورت سریال RS485 و پروتکل Modbus-RTU انجام می‌شود و قابلیت اتصال به PC، HMI و PLC را فراهم می‌سازد. همچنین با امکان شبکه‌کردن چندین دستگاه روی باس دوسیمه، کاهش سیم‌کشی و هزینه‌های اجرا را به همراه دارد.

ویژگی‌های ترانسمیتر و نمایشگر دما با ورودی ترموکوپل ( 4 کانال ) TM-1332/33:

• ورودی 4 کاناله ترموکوپل: پشتیبانی از ترموکوپل نوع K با بازه دمایی 50- تا 1200 درجه و ترموکوپل نوع J با بازه دمایی 50- تا 800 درجه، با دقت 1 درجه سانتی‌گراد.
• ورودی دیجیتال ایزوله: دارای 1 کانال ورودی دیجیتال ایزوله با محدوده ولتاژ تحریک 8 تا 30 ولت و قابلیت شمارش پالس‌های ورودی با فرکانس کمتر از 100Hz و Duty Cycle = 50%.
• خروجی‌های دیجیتال رله‌ای: مجهز به 4 خروجی رله برای اجرای عملیات کنترلی On/Off با قابلیت تغییر وضعیت بر اساس وضعیت ورودی دیجیتال، وضعیت خروجی‌های دیجیتال، بیت‌های خروجی مقایسه‌کننده‌ها و فرمان دریافتی از طریق پورت سریال.
• خروجی‌های آنالوگ 4 کاناله: تولید سیگنال‌های استاندارد به‌صورت ولتاژی 0 تا 10 ولت و جریانی 0 تا 20 میلی‌آمپر با رنج قابل تنظیم.
• منابع قابل اسکیل برای خروجی آنالوگ: امکان تولید خروجی بر اساس مقادیر سنسورهای دما، مقادیر متوسط‌گیری‌شده، شمارنده ورودی دیجیتال و مقادیر دریافتی از طریق پورت سریال.
• قابلیت‌های ارتباطی و شبکه‌پذیری: مجهز به پورت صنعتی RS485 تحت پروتکل استاندارد Modbus-RTU برای مانیتورینگ و شبکه‌کردن چندین دستگاه روی یک باس دو سیمه و قابلیت اتصال به PC، HMI، PLC و سایر تجهیزات کنترلی.
• نرم‌افزار اختصاصی: دارای نرم‌افزار کامپیوتری برای تنظیمات، مانیتورینگ و کنترل خروجی‌ها.

کاربردهای ترانسمیتر و نمایشگر دما با ورودی ترموکوپل ( 4 کانال ) TM-1332/33:

• اتوماسیون صنعتی
• اتوماسیون خانگی
• کوره‌ها
• صنایع غذایی
• انبارها

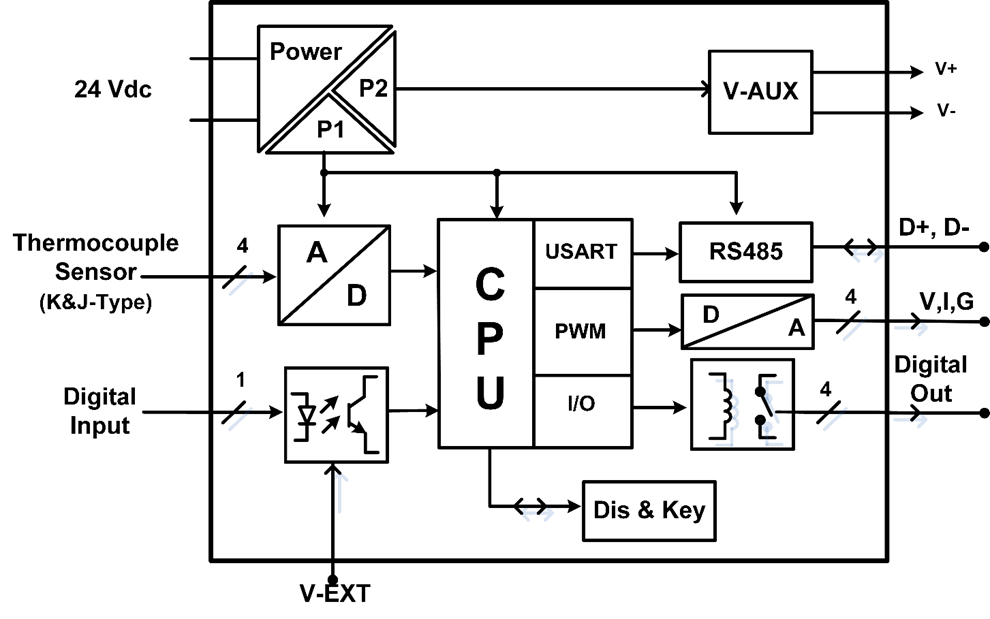

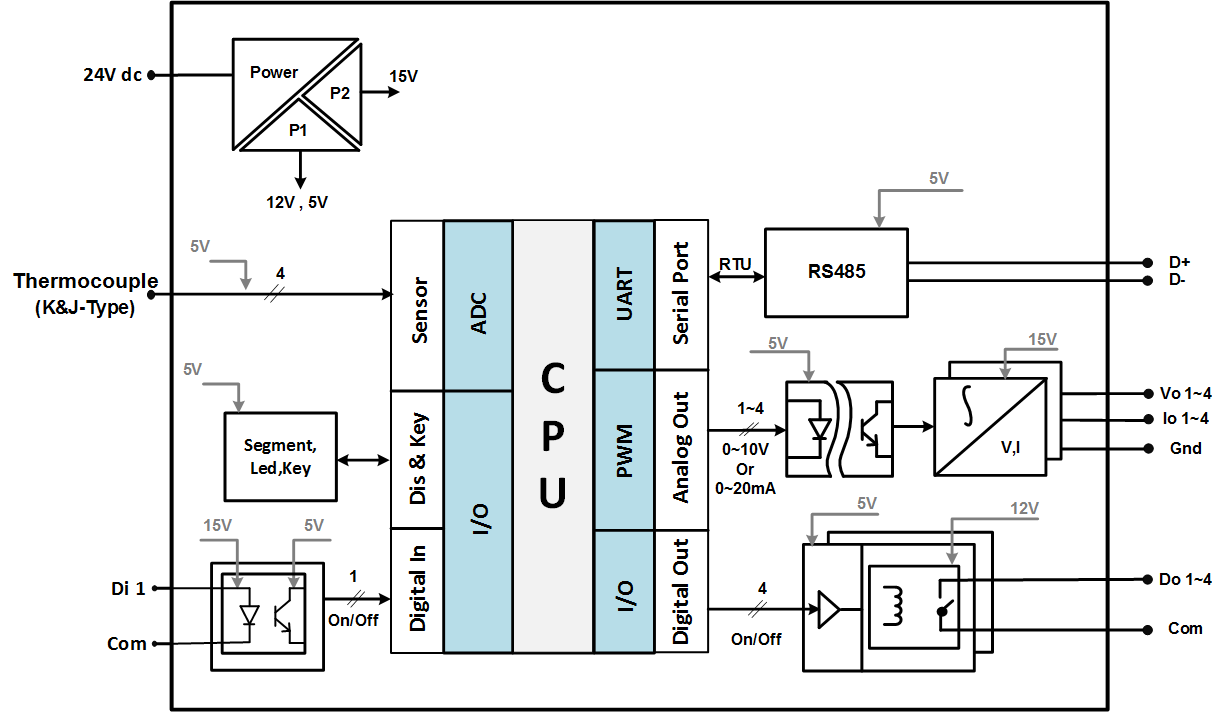

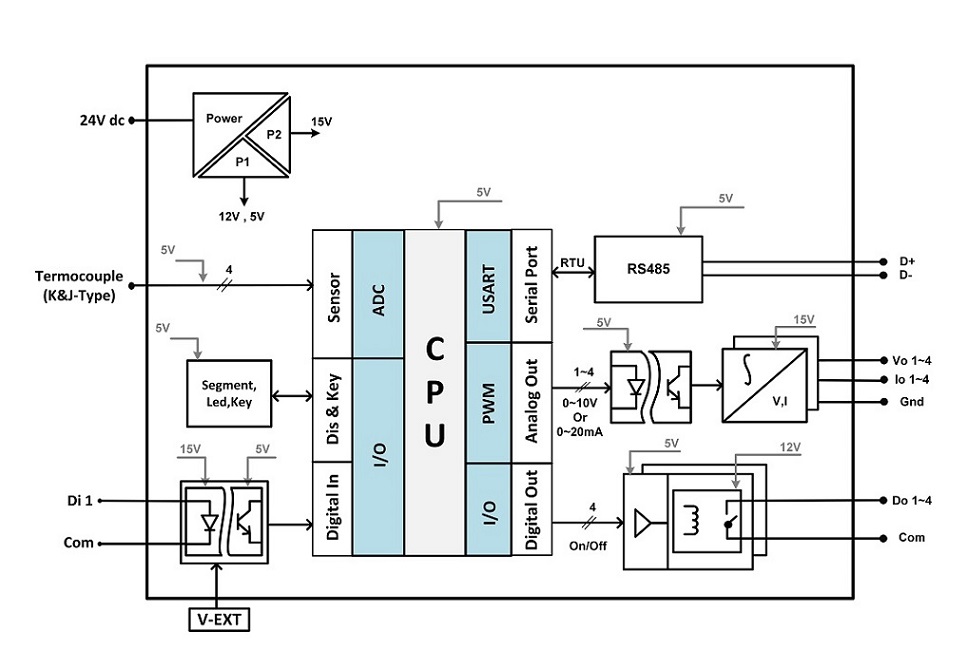

بلوک دیاگرام ترانسمیتر و نمایشگر دما با ورودی ترموکوپل ( 4 کانال ) TM-1332/33:

کنترلر صنعتی مدل  TM-1332-33یک تجهیز تخصصی جهت مدیریت دقیق پارامتر دما در فرآیندهای صنعتی است. در بلوک دیاگرام فوق، جزئیات سخت‌افزاری و مسیر پردازش سیگنال از ورودی سنسور تا بخش پردازنده مرکزی (CPU) و همچنین خروجی‌های آنالوگ، دیجیتال و ارتباطی در این مدل به وضوح نمایش داده شده است. طراحی این دستگاه بر پایه پایداری در شرایط صنعتی و دقت بالا در پردازش سیگنال‌ها استوار است.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این کنترلر با ورودی استاندارد 24V DC کار می‌کند. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، ایزولاسیون بین بخش پردازشی (CPU) و بخش‌های قدرت (رله‌ها و خروجی آنالوگ) را جهت کاهش اثر نویزهای صنعتی ایجاد کرده است.
• ورودی سنسور (Sensor Input): این تجهیز دارای چهار کانال ورودی سنسور ترموکوپل (Thermocouple) با پشتیبانی از تیپ‌های K و J است. سیگنال‌ها پس از عبور از Sensor Driver و تبدیل در واحد ADC، توسط CPU پردازش می‌شوند.
• ورودی دیجیتال (Digital In): این دستگاه دارای یک ورودی دیجیتال (Di 1) است. مدار ورودی مجهز به بخش V-EXT و ایزولاتور اپتیکال است که سیگنال‌ها را پیش از ورود به هسته پردازشی، ایمن‌سازی می‌کند.
• خروجی آنالوگ (Analog Out): دارای چهار کانال خروجی آنالوگ است که سیگنال هر کانال به‌صورت ولتاژی (Vo 1~4) یا جریانی (Io 1~4) ارائه می‌شود. این خروجی‌ها برای انتقال مقادیر اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات در کاربردهای صنعتی به‌کار می‌روند. این بخش امکان ارائه سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند.
• خروجی دیجیتال (Digital Out): دارای چهار کانال خروجی Do 1~4 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی  On/Off است.
• ارتباطات و مانیتورینگ: TM-1332-33 مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment،  LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

نصب و راه اندازی ترانسمیتر و نمایشگر دما با ورودی ترموکوپل ( 4 کانال ) TM-1332/33

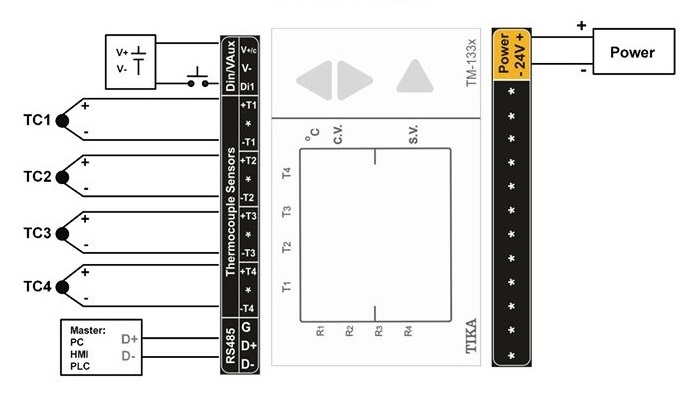

TM-1332-THR-Dis

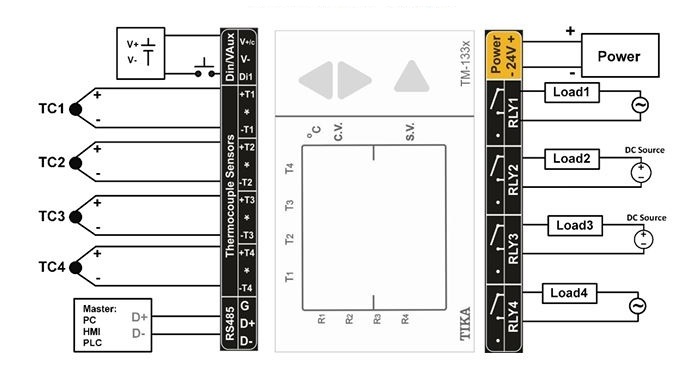

TM-1332-4THR-4DO-Dis

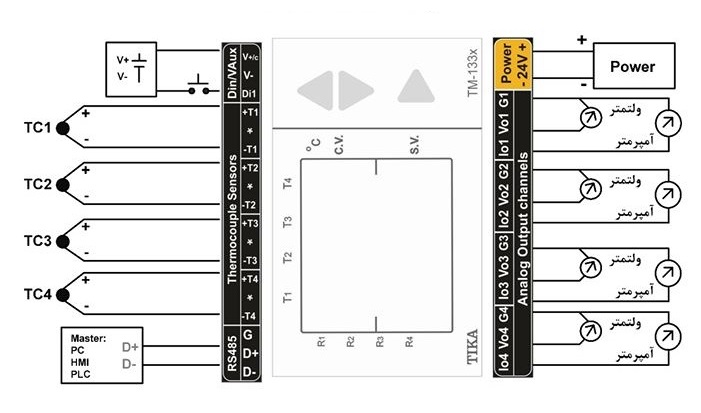

TM-1333-4THR-4AO-Dis

بررسی دیاگرام سیم بندی ترانسمیتر و نمایشگر دما با ورودی ترموکوپل ( 4 کانال ) TM-1332/33:

• تغذیه 24 ولت DC: تغذیه ورودی دستگاه  18Vdc~30Vdcاست.
• بخش ورودی سنسور: قابلیت پذیرش چهار سنسور ترموکوپل مجزا (TC1 تا TC4) را دارد. هر کانال سنسور دارای ترمینال‌های مثبت (+) و منفی (-) اختصاصی برای اتصال دقیق و ایزوله ترموکوپل‌ها است.
• ورودی دیجیتال : یک ورودی دیجیتال کمکی با ترمینال‌های V+/ic (تغذیه ورودی)، -V (مرجع منفی) و Di1 (سیگنال ورودی) در نظر گرفته شده است.
• خروجی‌های آنالوگ (مدل TM-1333-4AO): این نسخه دارای ۴ کانال خروجی آنالوگ مستقل است. هر کانال شامل ترمینال‌های G (مرجع مشترک)، Vo (خروجی ولتاژ) و Io (خروجی جریان) است.
• خروجی‌های رله (مدل TM-1332-4DO): این نسخه مجهز به ۴ خروجی رله مستقل (RLY1 تا RLY4) است. هر رله توانایی کنترل مستقل بارهای AC و DC را دارد؛ نمایش بارها در دیاگرام صرفاً یک نمونه سیم‌بندی است و انتخاب نوع بار برای هر کانال کاملاً اختیاری و مستقل است.
• ارتباط (RS485): جهت انتقال داده‌های پایش دما به سیستم‌های کنترل بالا‌دست، ترمینال‌های -D+ ، D و G بر روی پروتکل RS485 تعبیه شده‌اند.

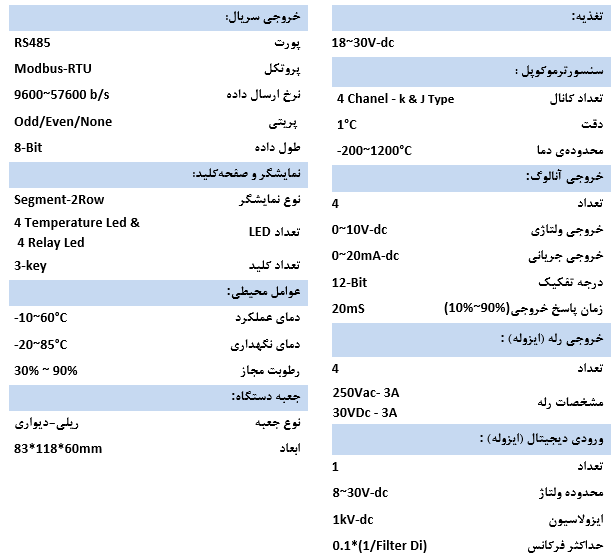

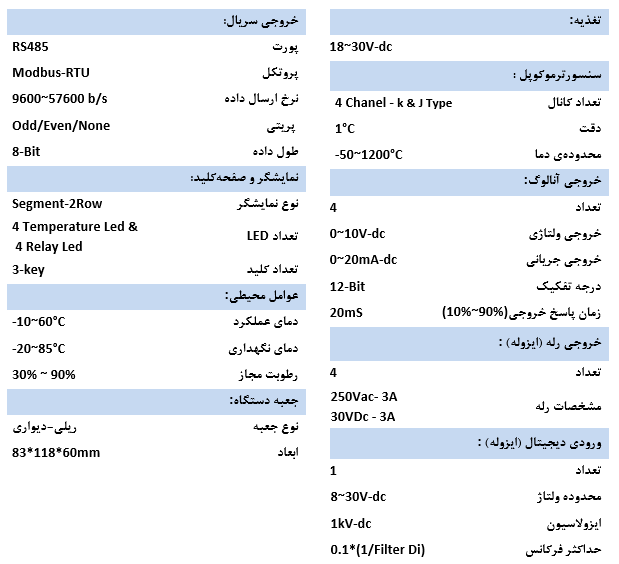

مدل های قابل سفارش ترانسمیتر و نمایشگر دما با ورودی ترموکوپل ( 4 کانال ) TM-1332/33

سوالات متداول ترانسمیتر و نمایشگر دما ۴ کانال ترموکوپل TM-1332/33-D:

۱. مدل TM-1332/33 برای چه کاربردی طراحی شده است؟

این محصول برای پایش و کنترل دقیق دما در فرآیندهای صنعتی طراحی شده و از ۴ ورودی ترموکوپل پشتیبانی می‌کند. بسته به مدل، می‌تواند برای مانیتورینگ، کنترل رله‌ای و یا خروجی آنالوگ در کوره‌ها، صنایع غذایی، انبارها و اتوماسیون صنعتی استفاده شود.

۲. این دستگاه از چه نوع ترموکوپل‌هایی پشتیبانی می‌کند؟

TM-1332/33 از ترموکوپل نوع K و J پشتیبانی می‌کند.

• نوع K: بازه دمایی 50- تا 1200 درجه
• نوع J: بازه دمایی 50- تا 800 درجه

دقت اندازه‌گیری این دستگاه 1 درجه سانتی‌گراد است.

۳. آیا این محصول برای هر ۴ کانال، ورودی سنسور مجزا دارد؟

بله، دستگاه دارای ۴ کانال ورودی مستقل برای ترموکوپل است و هر کانال ترمینال مثبت و منفی اختصاصی دارد.

۴. آیا این دستگاه ورودی دیجیتال هم دارد؟

بله، این مدل دارای 1 ورودی دیجیتال ایزوله با محدوده ولتاژ تحریک 8 تا 30 ولت DC است و می‌تواند برای شمارش پالس نیز استفاده شود.

۵. خروجی‌های رله دستگاه چند عدد هستند و چه مشخصاتی دارند؟

این دستگاه دارای ۴ خروجی رله ایزوله است که برای فرمان‌های On/Off به تجهیزات صنعتی استفاده می‌شوند.

۶. آیا این مدل خروجی آنالوگ هم دارد؟

بله، در نسخه TM-1333، دستگاه دارای ۴ خروجی آنالوگ مستقل است که می‌توانند به‌صورت ولتاژی یا جریانی تنظیم شوند:

• 0 تا 10 ولت DC
• 0 تا 20 میلی‌آمپر DC

رزولوشن خروجی آنالوگ 12Bit است.

۷. پورت ارتباطی دستگاه چیست و با چه پروتکلی کار می‌کند؟

این تجهیز دارای پورت RS485 با پروتکل Modbus-RTU است و امکان اتصال به PLC، HMI، PC و سیستم‌های مانیتورینگ را فراهم می‌کند.

8.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

9.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی  All Device  را  اجرا کنید. در پنجره­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .

۱۰. آیا این محصول به همراه سنسور عرضه می‌شود؟

خیر، این محصول بدون سنسور عرضه می‌شود و سنسورهای ترموکوپل باید جداگانه تهیه شوند.

۱۱. نوع نصب و جعبه دستگاه چگونه است؟

جعبه دستگاه از نوع ریلی-دیواری است و با ابعاد 83×116×60 میلی‌متر ارائه می‌شود.

۱۲. نمایشگر و کلیدهای دستگاه چه ویژگی‌هایی دارند؟

این دستگاه دارای نمایشگر سگمنتی دو ردیفه، چهار LED دمایی، چهار LED رله و سه کلید برای تنظیمات و کاربری محلی است.
