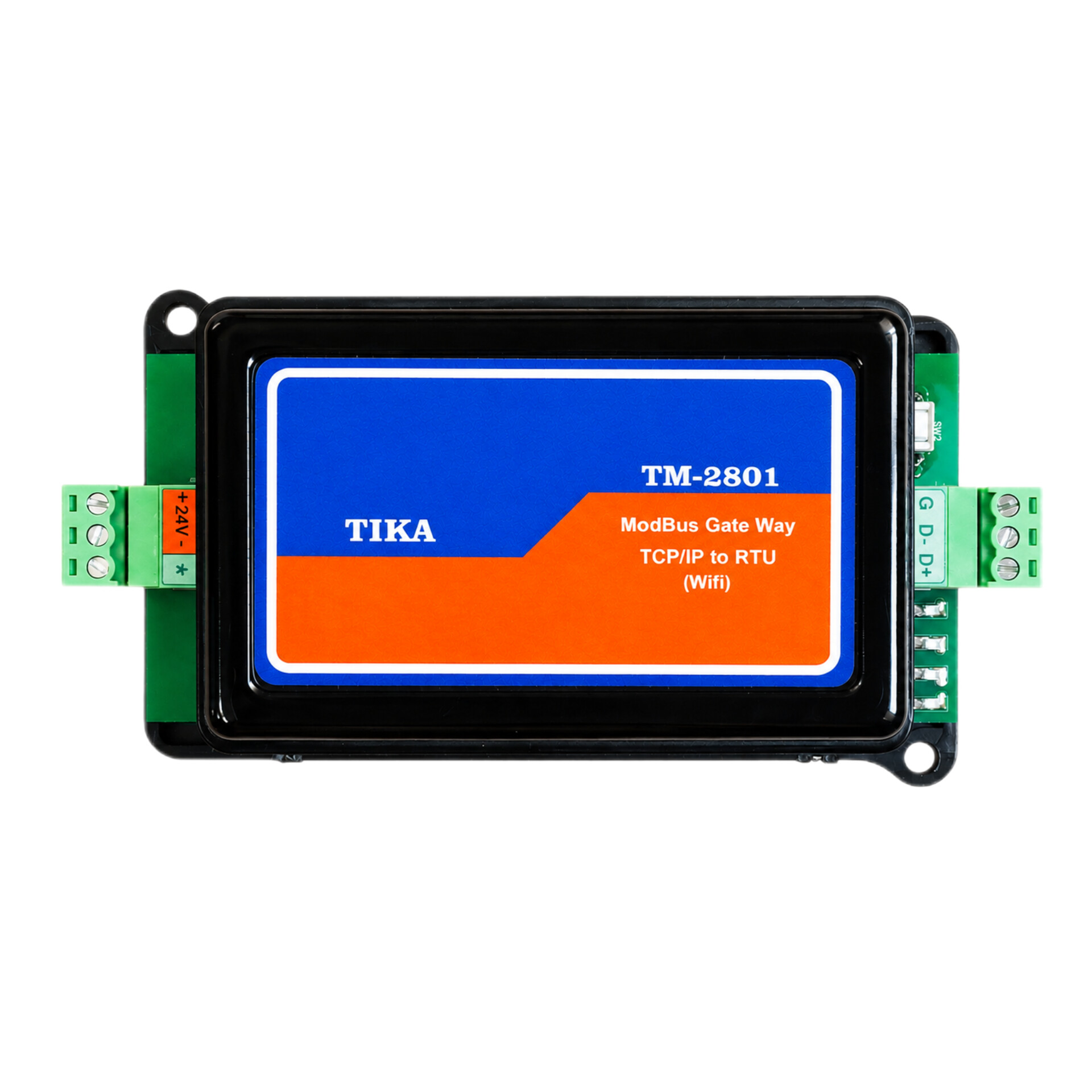

مودباس گیت وی TM-2801 دارای وای فای

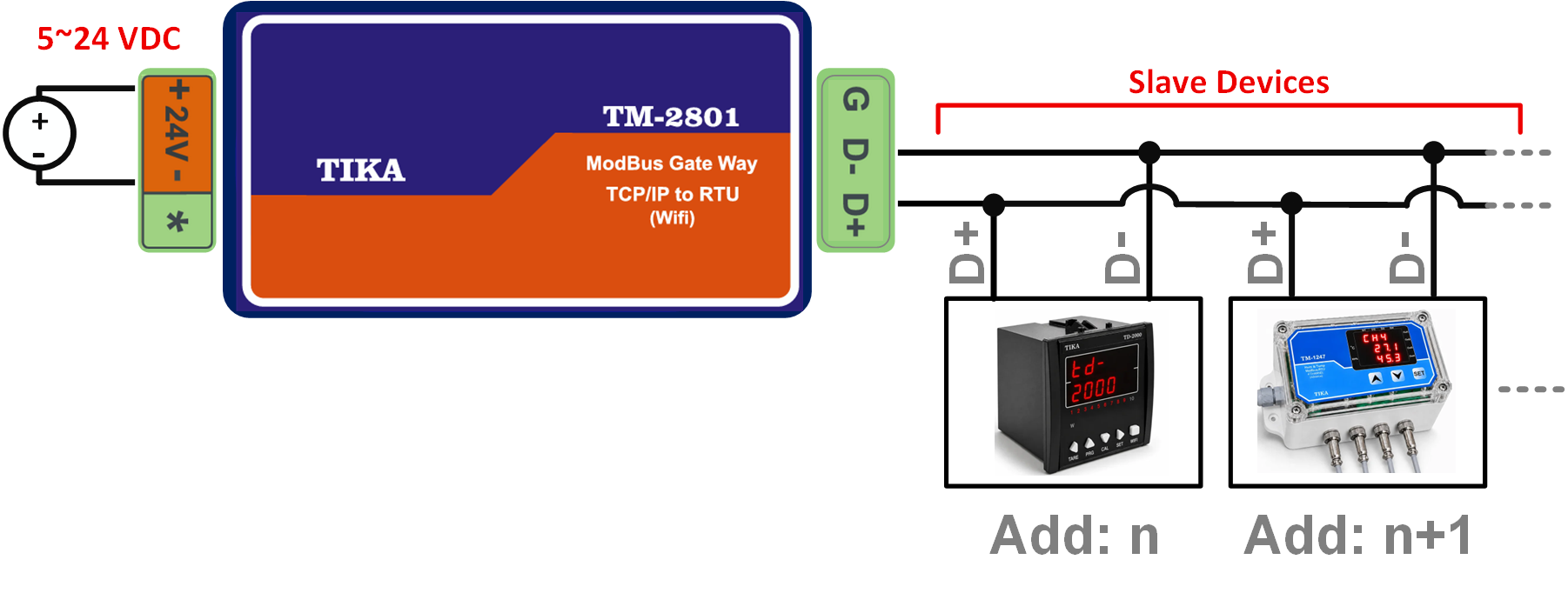

گیتوی TM-2801 یک مبدل و واسط پروتکل است که امکان برقراری ارتباط بین شبکههای مبتنی بر Modbus TCP/IP و Modbus RTU را فراهم میکند. این گیتوی از یک سو از طریق Wi-Fi و با استفاده از پروتکل Modbus TCP/IP به کلاینتهایی مانند تلفن همراه یا سایر تجهیزات تحت شبکه متصل میشود و از سوی دیگر، از طریق رابط RS-485 و پروتکل Modbus RTU با شبکهای از تجهیزات Slave ارتباط برقرار میکند.
به این ترتیب، TM-2801 بهعنوان یک واسط یا مترجم پروتکل، امکان تبادل داده میان تجهیزات مبتنی بر Modbus RTU و سیستمهای مبتنی بر Modbus TCP/IP را فراهم میسازد. این ویژگی، امکان اتصال تجهیزات صنعتی مجهز به پروتکل Modbus به زیرساختهای ارتباطی و سامانههای اینترنت اشیا (IoT) را فراهم کرده و بستری مناسب برای پایش و تبادل اطلاعات تجهیزات صنعتی ایجاد میکند.
این گیتوی با ولتاژ تغذیه 24 ولت DC کار میکند و در یک جعبه کوچک و مناسب برای نصب دیواری طراحی شده است؛ ازاینرو میتوان آن را بهراحتی در محیطهای صنعتی و تابلوهای کنترل نصب و استفاده کرد.
یکی از قابلیتهای مهم TM-2801، بهرهمندی از وبسرویس داخلی برای انجام تنظیمات و پیکربندی دستگاه است. کاربر میتواند بدون نیاز به نصب نرمافزار اختصاصی و تنها با استفاده از یک مرورگر وب، به صفحات تنظیمات گیتوی دسترسی پیدا کرده و پارامترهای موردنیاز را تنظیم کند. این قابلیت، امکان استفاده از گیتوی را در پلتفرمها و سیستمعاملهای مختلف فراهم میکند.
علاوه بر این، امکان استفاده از برخی اپلیکیشنهای اندرویدی برای ارتباط با گیتوی و تجهیزات Slave وجود دارد. با نصب اپلیکیشنهایی مانند HMI ModBus، Virtuino IoT، Tika View و Tika HMI روی تلفن همراه یا تبلت، میتوان دادههای تجهیزات متصل به شبکه Modbus RTU را دریافت و نمایش داد و در صورت پشتیبانی نرمافزار، فرمانهای کنترلی موردنیاز را نیز ارسال کرد.
به این ترتیب، TM-2801 این امکان را فراهم میکند که یک تلفن همراه یا تبلت اندرویدی، با استفاده از نرمافزارهای سازگار، به یک HMI قابل حمل تبدیل شود. این قابلیت میتواند راهکاری ساده و کمهزینه برای مانیتورینگ، نمایش اطلاعات و کنترل تجهیزات صنعتی مبتنی بر Modbus باشد.
همچنین این گیت وی در دو حالت Access Point و Station قابل استفاده می باشد:
حالت Access Point

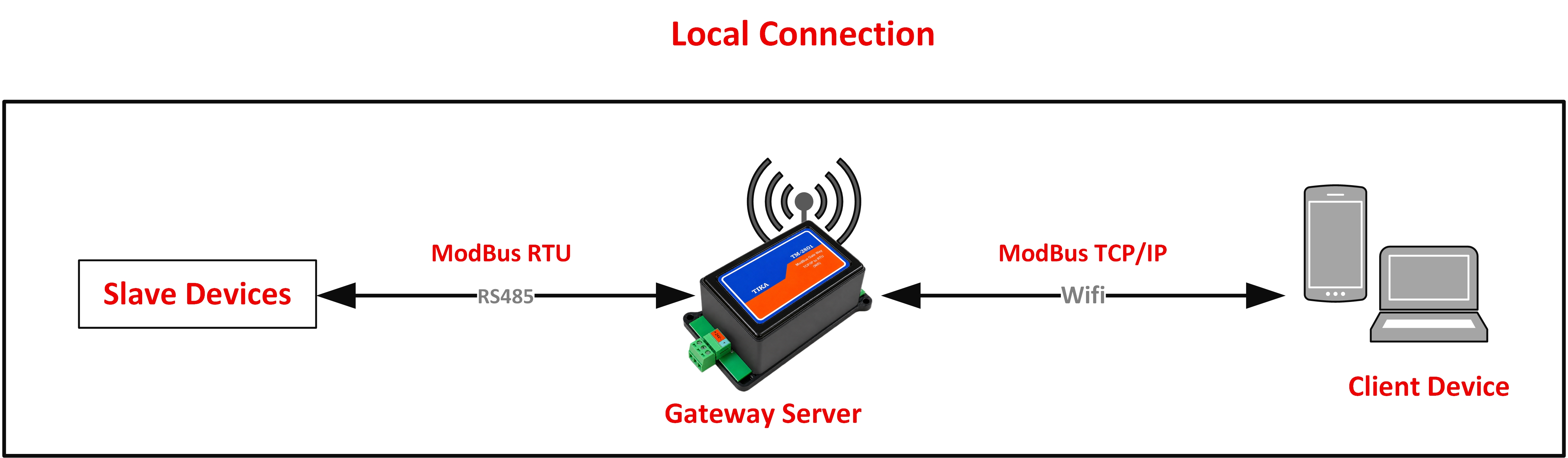

در حالت Access Point (AP)، گیتوی TM-2801 بهعنوان نقطه دسترسی بیسیم عمل میکند و به تجهیزات دیگر، مانند تلفن همراه، تبلت یا رایانه، اجازه میدهد از طریق Wi-Fi به گیتوی متصل شوند. در این حالت، کاربر میتواند با اتصال مستقیم به شبکه بیسیم ایجادشده توسط گیتوی، به وبسرویس داخلی دستگاه دسترسی پیدا کرده و تنظیمات موردنیاز را انجام دهد.
حالت Station

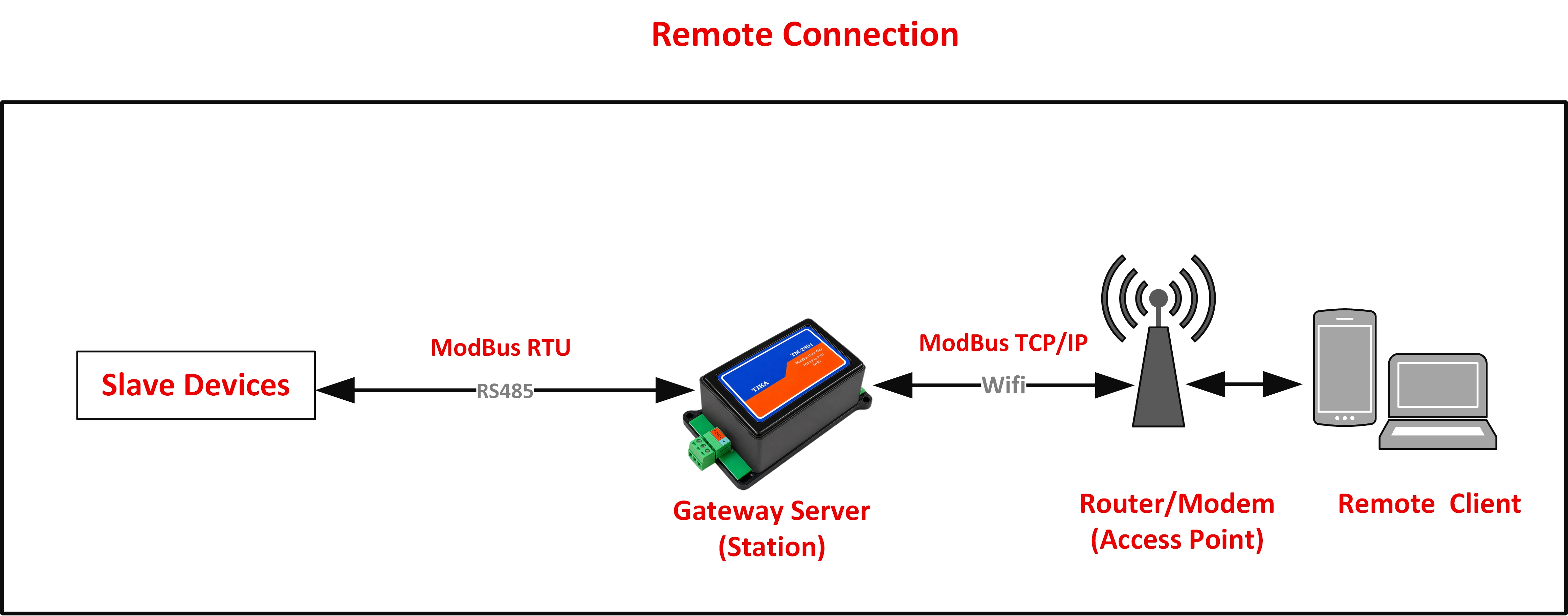

در حالت Station، گیتوی TM-2801 بهعنوان یک تجهیز شبکه بیسیم عمل کرده و از طریق Wi-Fi به یک شبکه موجود یا یک Access Point دیگر متصل میشود. در این حالت، گیتوی میتواند در بستر شبکه موجود با سایر تجهیزات و کلاینتهای شبکه ارتباط برقرار کند.
پیکربندی و تنظیمات
پیکربندی و تنظیمات TM-2801 از طریق وبسرویس داخلی دستگاه و با استفاده از یک مرورگر وب امکانپذیر است. همچنین میتوان از نرمافزارهای سازگار قابل اجرا روی تلفن همراه برای برقراری ارتباط و کار با گیتوی استفاده کرد. این قابلیت، تنظیم و بهرهبرداری از دستگاه را بدون نیاز به تجهیزات یا نرمافزارهای اختصاصی پیچیده، ساده و قابل دسترس میکند.
| نام | ویژگی | آیکون اپلیکیشن | لینک گوگل | لینک کافه بازار | لینک روی سایت | لینک کمکی | توضیح |
| HMI Modbus | رایگان (انگلیسی) | https://cafebazaar.ir/app/net.sagram.hmi_modbus | همه امکانات قابل دسترسی است | ||||
| Virtuino | رایگان/پولی (انگلیسی) | https://cafebazaar.ir/app/com.virtuino_automations.virtuino | در مدل رایگان تعداد ویجت ها محدود است (خرید از خارج) | ||||
| TIKA VIEW | رایگان/پولی فارسی | https://drive.google.com/file/d/1YSmStnSOhUaxKW1ButzDFax9i3x_QSh_/view?usp=sharing | مدل رایگان دارای محدودیت زمانی است (خرید از شرکت تیکا) | ||||
| TIKA HMI | رایگان/پولی (انگلیسی) به زودی... | به زودی... |
تغذیه | ویژگی های پایه | ||
تغذیه مجاز: | DC: 5.0～24.0 V | پروتکل شبکه: | IPV4 -TCP - UDP - HTTP |
| وای فای | وب سرور داخلی: | دارد | |
| استاندارد: | IEEE 802.11 b/g/n | روش های کانفیگ: | وب سرور - نرم افزار اندروید |
رنج فرکانس: | 2.400GHz-2.4835GHz | گیت وی: | Modbus TCP/RTU protocol conversion |
| اترنت | ویژگی های محیطی | ||
| پورت: | ندارد | دمای عملکرد: | 40°c~125°c- |
| سریال | رطوبت مجاز: | 90% ~ 30 | |
| تعداد: | 1 | جعبه | |
| پورت: | RS485 | نوع جعبه: | Wall Box |
| به روز رسانی | ابعاد(میلیمتر): | 65 *120*40 | |
| شیوه: | UART Download - OTA | ||
