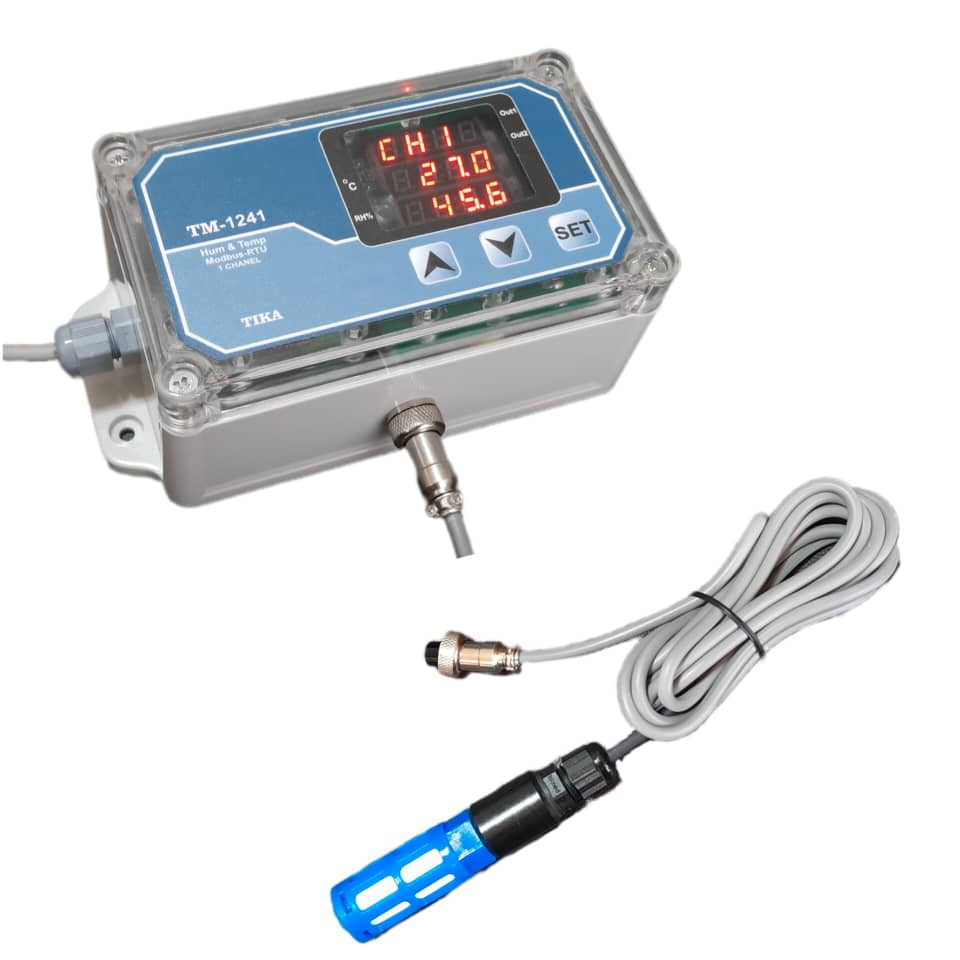

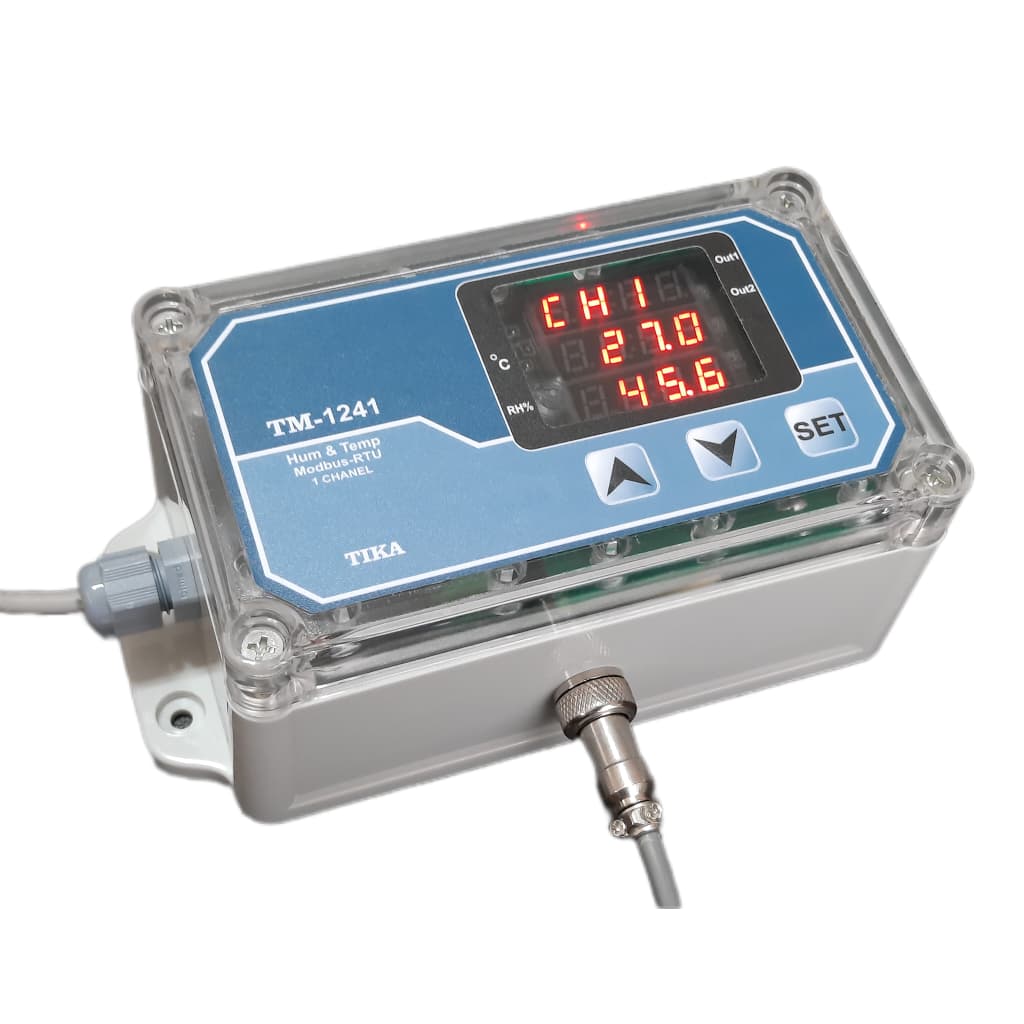

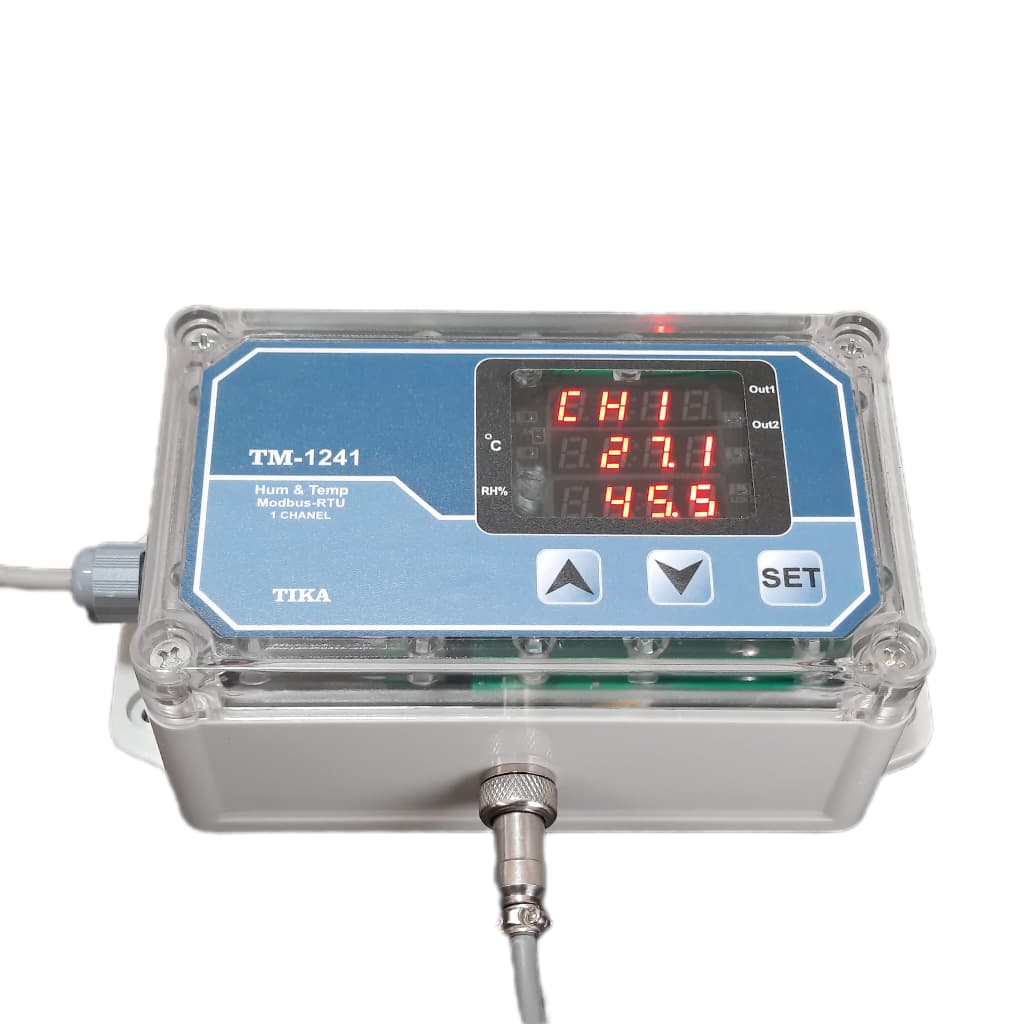

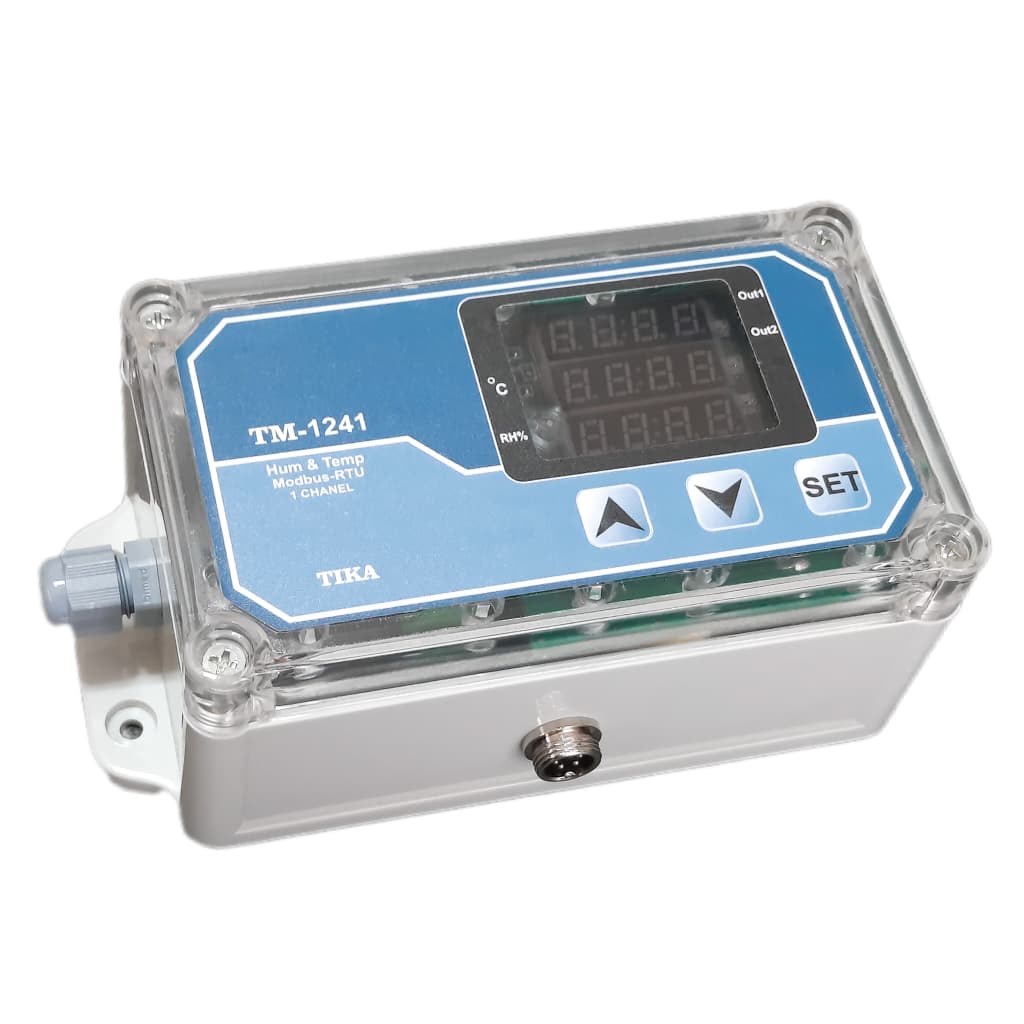

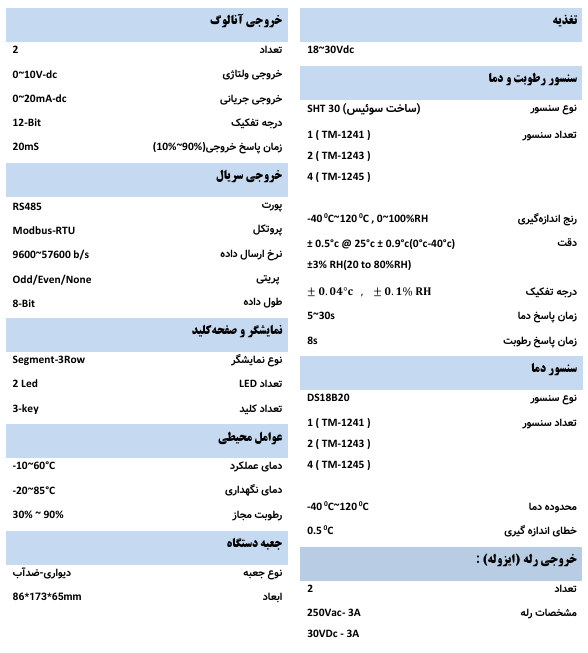

ترانسمیتر 1 کاناله رطوبت و دما TM-1241

معرفی ترانسمیتر 1 کاناله رطوبت و دما TM-1241:

ترانسمیتر رطوبت و دما TM-1241 یک تجهیز صنعتی تخصصی است که برای اندازه‌گیری و پایش دقیق شرایط محیطی طراحی شده است. این دستگاه مجهز به سنسورهای کالیبره‌شده با تکنولوژی سوئیس بوده و قادر است رطوبت را در محدوده %100~%0 و دما را در محدوده 40- تا 120درجه سانتی گراد با دقت بسیار بالا قرائت کند. علاوه بر این، دستگاه قابلیت اندازه گیری نقطه شبنم را نیز دارا می‌باشد.

معماری مدار این ترانسمیتر به گونه‌ای است که داده‌های دریافتی از سنسور را پردازش کرده و بر روی نمایشگر سه ردیفه از نوع Seven Segment نمایش می‌دهد. این محصول جهت مدیریت دقیق در فرآیندهای صنعتی، قابلیت ارسال داده‌ها از طریق پورت RS485 تحت پروتکل استاندارد Modbus-RTU را دارد که امکان شبکه‌سازی و اتصال به انواع PLC و HMI را فراهم می‌سازد.

ویژگی‌های ترانسمیتر 1 کاناله رطوبت و دما TM-1241:

• انعطاف‌پذیری در ورودی: مجهز به یک کانال ورودی سنسور با قابلیت انتخاب جهت اتصال سنسور ترکیبی (رطوبت-دما) یا سنسور مجزای دما از طریق تنظیمات دستگاه.
• پشتیبانی از سنسورهای دیجیتال: قابلیت اتصال انواع سنسور دیجیتال دما و رطوبت با دقت و پایداری بالا.
• خروجی‌های قابل برنامه‌ریزی: امکان سفارش در دو مدل با 2 خروجی رله یا 2 خروجی آنالوگ با قابلیت فرمان‌پذیری هوشمند از دما، رطوبت یا نقطه شبنم.
• کنترل مستقیم: قابلیت ارسال فرامین و کنترل مستقیم خروجی‌های رله و آنالوگ از طریق پورت سریال.
• نرم‌افزار اختصاصی: دارای نرم‌افزار تنظيمات و مانيتورينگ و كنترل خروجی‌ها
• کالیبراسیون نرم‌افزاری: قابلیت کالیبراسیون نرم‌افزاری مقادیر قرائت‌شده و خروجی‌های آنالوگ جهت کاهش خطای اندازه‌گیری.
• رابط کاربری محلی: دارای صفحه نمایش اختصاصی و کلیدهای کنترلی جهت نمایش مقادیر اندازه‌گیری شده و انجام برخی تنظیمات.
• اتصال سنسور پرتابل: قابلیت اتصال و جداسازی بسیار آسان سنسور از طریق کانکتور فلزی پیچی مقاوم.
• پشتیبانی از کابل‌های طولانی: امکان افزایش طول کابل سنسور رطوبت تا حداکثر ۱۰ متر و سنسورهای دما تا حداکثر ۲۰ متر بدون افت دقت.
• طراحی صنعتی و مقاوم: دارای بدنه ضدآب با قابلیت نصب دیواری و استفاده از کانکتور فلزی پیچی جهت اتصال ایمن و آسان سنسور به بدنه دستگاه.
• قابلیت‌های ارتباطی و شبکه‌پذیری: مجهز به پورت صنعتی RS485 تحت پروتکل استاندارد Modbus-RTU برای مانیتورینگ و شبکه‌کردن چندین دستگاه روی یک باس دو سیمه و قابلیت اتصال به PC، HMI، PLC و سایر تجهیزات کنترلی.

کاربردهای ترانسمیتر 1 کاناله رطوبت و دما TM-1241:

• اتوماسیون صنعتی
• اتوماسیون خانگی
• گلخانه‌ها
•  صنایع کشاورزی
• صنایع غذایی و پخت نان
• مرغداری‌ها
• انبارها

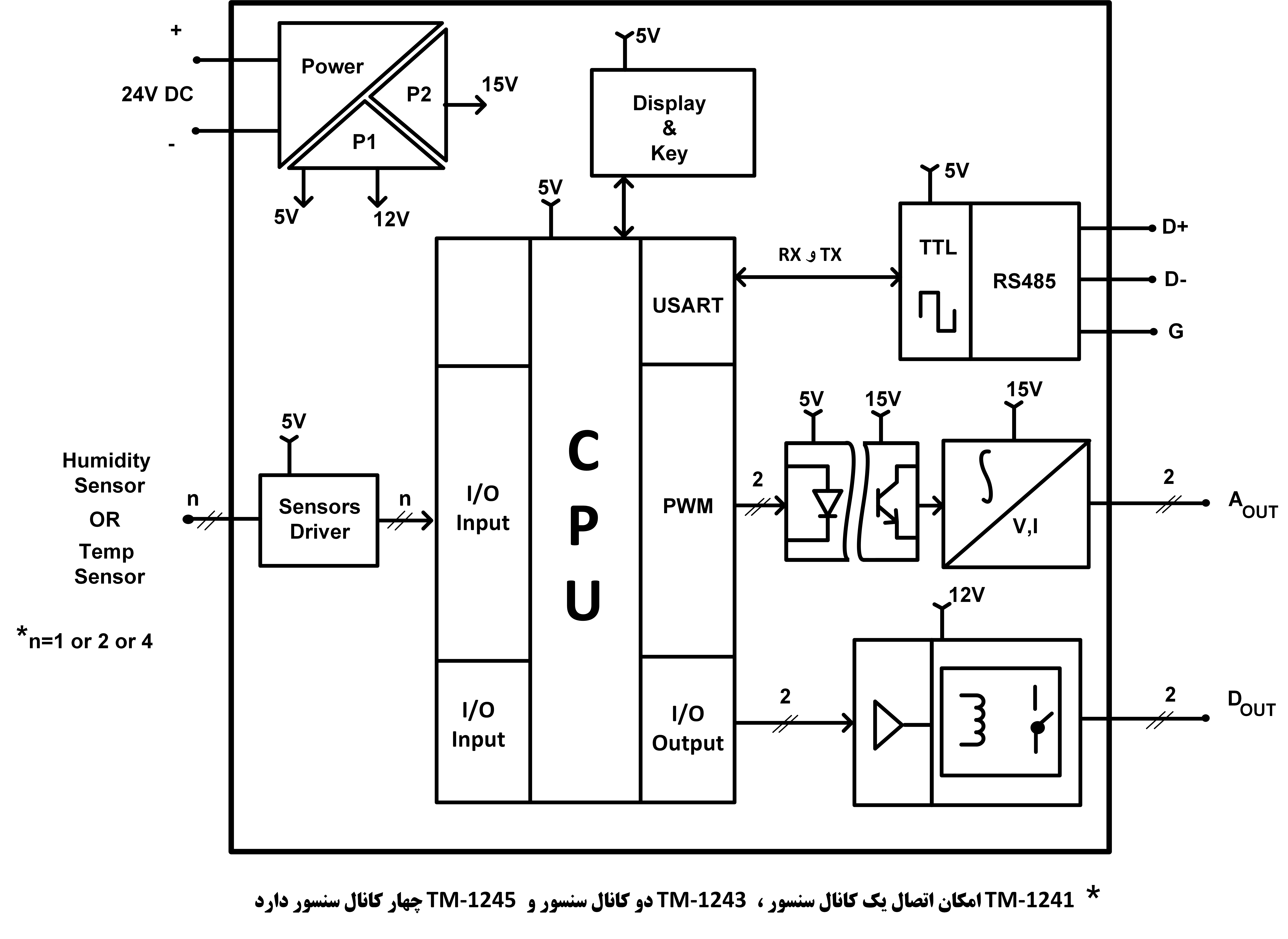

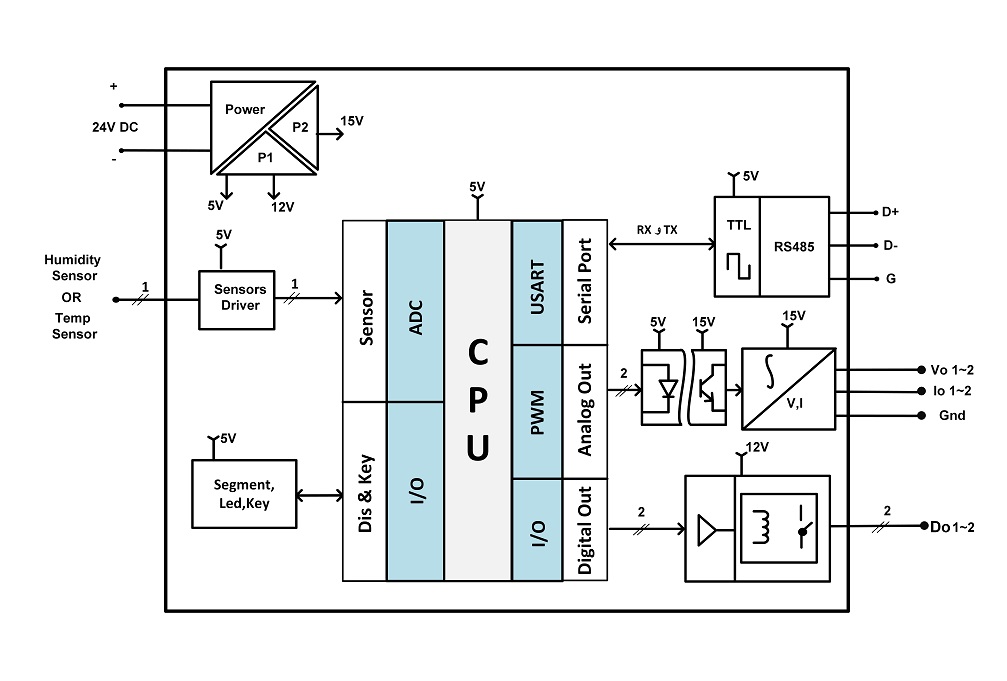

بلوک دیاگرام ترانسمیتر 1 کاناله رطوبت و دما TM-1241:

دستگاه TM-1241 یک کنترلر صنعتی جهت مدیریت دقیق پارامترهای محیطی است. در بلوک دیاگرام فوق، جزئیات سخت‌افزاری و مسیر پردازش سیگنال از ورودی سنسور تا بخش پردازنده مرکزی (CPU) و همچنین خروجی‌های آنالوگ، دیجیتال و ارتباطی در این مدل به وضوح نمایش داده شده است. طراحی این دستگاه بر پایه پایداری در شرایط صنعتی و دقت بالا در پردازش سیگنال‌ها استوار است.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این کنترلر با ورودی استاندارد 24V DC کار می‌کند. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، ایزولاسیون بین بخش پردازشی (CPU) و بخش‌های قدرت (رله‌ها و خروجی آنالوگ) را جهت کاهش اثر نویزهای صنعتی ایجاد کرده است.
• ورودی سنسور (Sensor Input): این تجهیز دارای 1 کانال ورودی سنسور است و قابلیت اتصال به یک سنسور رطوبت و دما یا یک سنسور دما را داراست. سیگنال‌ها پس از عبور از Sensor Driver و تبدیل در واحد ADC، توسط CPU پردازش می‌شوند.
• خروجی آنالوگ (Analog Out): دارای دو کانال خروجی آنالوگ است که سیگنال هر کانال به‌صورت ولتاژی (Vo 1~2) یا جریانی (Io 1~2) ارائه می‌شود. این خروجی‌ها برای انتقال مقادیر اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات در کاربردهای صنعتی به‌کار می‌روند. این بخش امکان ارائه سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند.
• خروجی دیجیتال (Digital Out): دارای دو کانال خروجی Do 1~2 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی  On/Off است.
• ارتباطات و مانیتورینگ: TM-1241  مجهز به پورت سریال صنعتی RS485 است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+، D- و Gبه سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment،  LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

نصب و راه اندازی ترانسمیتر 1 کاناله رطوبت و دما TM-1241

بررسی دیاگرام سیم بندی ترانسمیتر 1 کاناله رطوبت و دما TM-1241:

• تغذیه 24 ولت DC: تغذیه ورودی دستگاه  18Vdc~30Vdcاست.
• خروجی آنالوگ کانال دوم: ترمینال‌های Vo2، Gnd و Io2 مربوط به خروجی آنالوگ دوم هستند. Vo2 برای خروجی ولتاژی، Io2 برای خروجی جریانی و Gnd به‌عنوان مرجع مشترک خروجی‌ها استفاده می‌شود. طبق دیاگرام، ولت‌متر به Vo2 و Gnd و آمپرمتر به Io2 و Gnd متصل می‌شود.
• خروجی آنالوگ کانال اول: ترمینال‌های Vo1، Gnd و Io1 برای خروجی آنالوگ اول در نظر گرفته شده‌اند. اتصال ولت‌متر از طریق Vo1 و Gnd و اتصال آمپرمتر از طریق Io1 و Gnd انجام می‌شود.
• خروجی های رله (K2 وK1): خروجی‌های رله‌ای K1 و K2 برای کنترل بارهای AC و DC قابل استفاده هستند. در این تصویر، اتصال Load 1 به منبع DC و Load 2 به منبع AC، صرفاً برای نمایش هر دو روش سیم‌بندی نشان داده شده است؛ انتخاب نوع بار برای هر رله اختیاری است.
•  اتصال به PLC، HMI یا PC: ترمینال‌های D- و D+ برای ارتباط سریال با تجهیزات Master شامل PLC، HMI و PC به کار می‌روند. این اتصال برای انتقال اطلاعات اندازه‌گیری‌شده و مانیتورینگ دستگاه از طریق شبکه RS485 استفاده می‌شود.

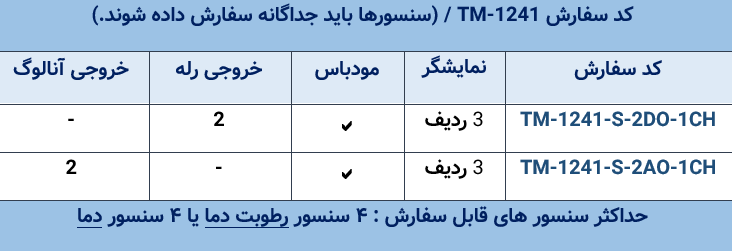

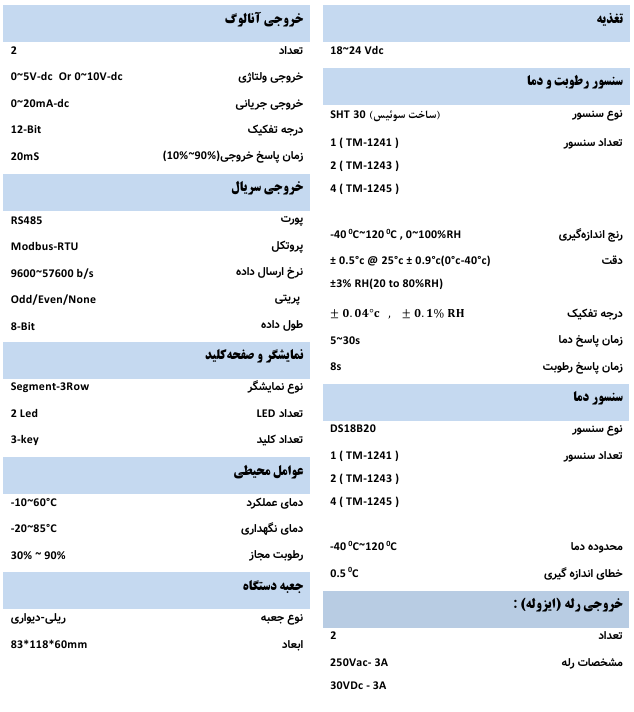

مدل های قابل سفارش ترانسمیتر 1 کاناله رطوبت و دما TM-1241

سوالات متداول ترانسمیتر رطوبت و دما TM-1241:

۱. ترانسمیتر TM-1241 چه کاربردی دارد؟

TM-1241 یک ترانسمیتر یک‌کاناله برای اندازه‌گیری و پایش رطوبت، دما و نقطه شبنم است. این دستگاه در اتوماسیون صنعتی و خانگی، گلخانه‌ها، صنایع کشاورزی و غذایی، نانوایی‌ها، مرغداری‌ها و انبارها کاربرد دارد.

۲. آیا TM-1241 همراه با سنسور عرضه می‌شود؟

خیر، این محصول بدون سنسور ارائه می‌شود و سنسور باید جداگانه سفارش داده شود. دستگاه قابلیت اتصال به سنسور ترکیبی رطوبت-دما یا سنسور مجزای دما را دارد.

۳. محدوده اندازه‌گیری TM-1241 چقدر است؟

محدوده اندازه‌گیری رطوبت دستگاه از 0 تا %100RH و محدوده اندازه‌گیری دما از -40 تا 120درجه سانتی گراد است. این دستگاه همچنین قابلیت اندازه‌گیری نقطه شبنم را دارد.

4. TM-1241 چه خروجی‌هایی دارد؟

این دستگاه در مدل‌های قابل سفارش با ۲ خروجی رله یا ۲ خروجی آنالوگ عرضه می‌شود. خروجی‌های آنالوگ قابلیت ارائه سیگنال ولتاژی 0 تا 10VDC یا جریانی 0 تا 20mA را دارند و خروجی‌های رله برای فرمان‌های کنترلی و حفاظتی استفاده می‌شوند.

5. آیا می‌توان خروجی‌های TM-1241 را از طریق نرم‌افزار کنترل کرد؟

بله، با استفاده از نرم‌افزار اختصاصی دستگاه می‌توان پارامترها، کالیبراسیون، خروجی‌های آنالوگ و فرامین رله را تنظیم کرد. همچنین امکان کنترل مستقیم خروجی‌ها از طریق پورت سریال وجود دارد.

6. آیا TM-1241 به PLC، HMI و کامپیوتر متصل می‌شود؟

بله، دستگاه دارای پورت RS485 و پروتکل Modbus-RTU است و می‌تواند به PLC، HMI، PC و سایر تجهیزات مانیتورینگ متصل شود. همچنین امکان شبکه‌کردن چند دستگاه روی یک باس دو سیمه وجود دارد.

7. حداکثر طول کابل سنسور در TM-1241 چقدر است؟

طول کابل سنسور رطوبت را می‌توان تا حداکثر ۱۰ متر و طول کابل سنسور دما را تا حداکثر ۲۰ متر افزایش داد، بدون اینکه افت قابل‌توجهی در دقت اندازه‌گیری ایجاد شود.

8.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

9.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .
