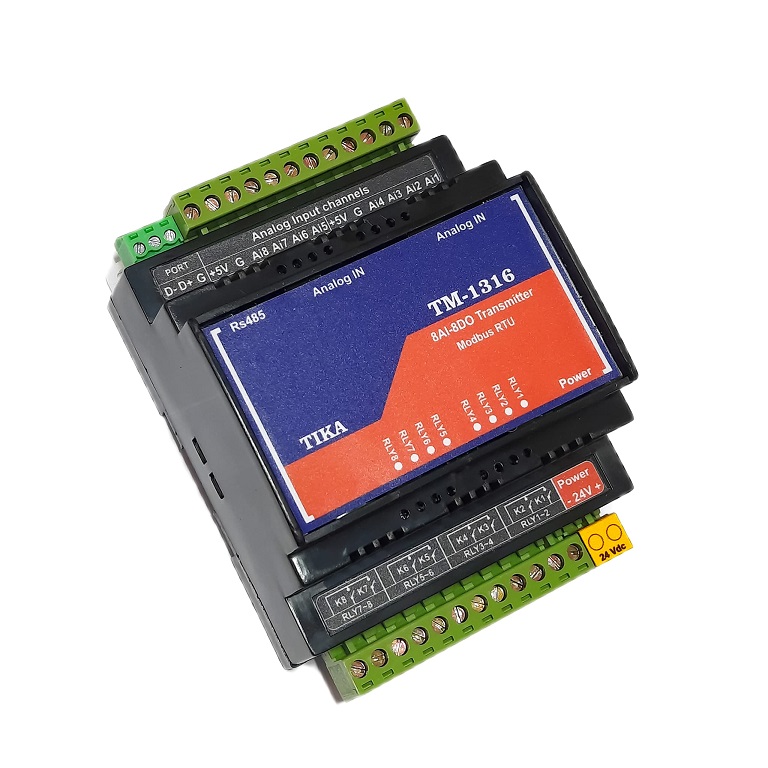

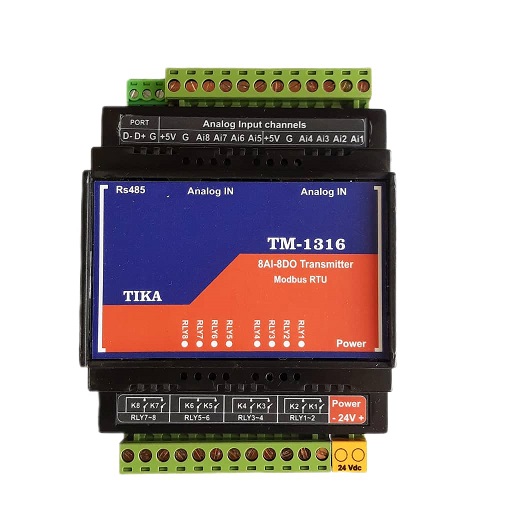

ترانسمیتر 8 ورودی آنالوگ- 8 خروجی دیجیتال TM-1316

معرفی ترانسمیتر 8 ورودی آنالوگ- 8 خروجی دیجیتال TM-1316:

ترانسمیتر 8 ورودی آنالوگ - 8 خروجی دیجیتال TM-1316 یک دستگاه چندمنظوره و پیشرفته در سیستم‌های کنترل توزیع‌شده است که به صورت هم‌زمان قابلیت قرائت سیگنال‌های آنالوگ و صدور فرمان به عملگرهای دیجیتال را فراهم می‌کند. این دستگاه مجهز به 8 کانال ورودی آنالوگ با قابلیت پذیرش سیگنال‌های استاندارد ولتاژی و جریانی، 8 کانال خروجی رله‌ای و پورت سریال صنعتی RS485 می‌باشد. در این ترانسمیتر، هر ورودی آنالوگ دارای یک مقایسه‌کننده داخلی و Setpoint مجزا است که امکان اتخاذ تصمیمات کنترلی محلی را بدون نیاز به پردازشگر مرکزی میسر می‌سازد. TM-1316 با تجمیع ورودی‌ها و خروجی‌ها در یک پکیج واحد و پشتیبانی از شبکه مدباس، بستر پایداری را جهت مدیریت دقیق فرآیندهای آنالوگ و رله‌زنی در صنایع مختلف ارائه می‌دهد.

ویژگی‌های ترانسمیتر 8 ورودی آنالوگ- 8 خروجی دیجیتال TM-1316:

• مجهز به 8 کانال ورودی آنالوگ با قابلیت تنظیم نرم‌افزاری در محدوده‌های ولتاژی 0V~10V یا 0V~5V یا محدوده جریانی 0mA~20mA
• دارای 8 کانال خروجی رله‌ای جهت فرمان به تجهیزات خارجی مانند عملگرهای برقی، موتورها، فن‌ها و سیستم‌های گرمایشی/سرمایشی
• امکان تعریف Setpoint و مقایسه‌کننده اختصاصی برای هر ورودی آنالوگ جهت صدور خودکار فرمان خروجی در صورت عبور از مقادیر مجاز
• قابلیت صدور فرمان به رله‌ها از سه طریق مستقل: فرمان دستی از ورودی‌های دیجیتال، فرمان خودکار مقایسه‌کننده آنالوگ یا فرمان نرم‌افزاری پورت سریال
• پشتیبانی از پروتکل استاندارد Modbus-RTU بر روی پورت RS485 جهت اتصال مستقیم به انواع PLC، HMI، PC و سیستم‌های مانیتورینگ
• قابلیت شبکه‌کردن چندین دستگاه روی باس دو سیمه RS485 جهت توسعه سیستم در پروژه‌های اتوماسیون وسیع
• مجهز به نرم‌افزار کامپیوتری اختصاصی جهت تنظیم پارامترها، کالیبراسیون کانال‌های آنالوگ، مانیتورینگ آنلاین و کنترل خروجی‌ها
• کمک به کاهش چشمگیر حجم سیم‌کشی و هزینه‌های کابل‌کشی در تابلوهای کنترل و سیستم‌های توزیع‌شده صنعتی

کاربردهای ترانسمیتر 8 ورودی آنالوگ- 8 خروجی دیجیتال TM-1316:

• اتوماسیون صنعتی
• اتوماسیون خانگی
• مرغداری
• صنایع غذایی
• انبارها

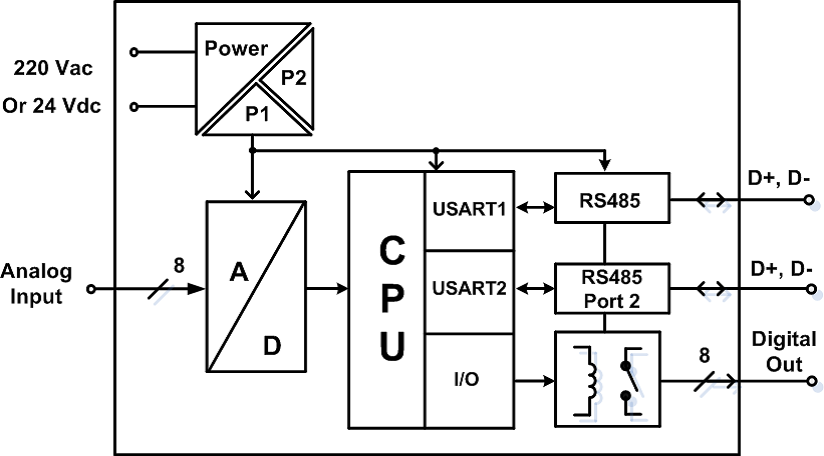

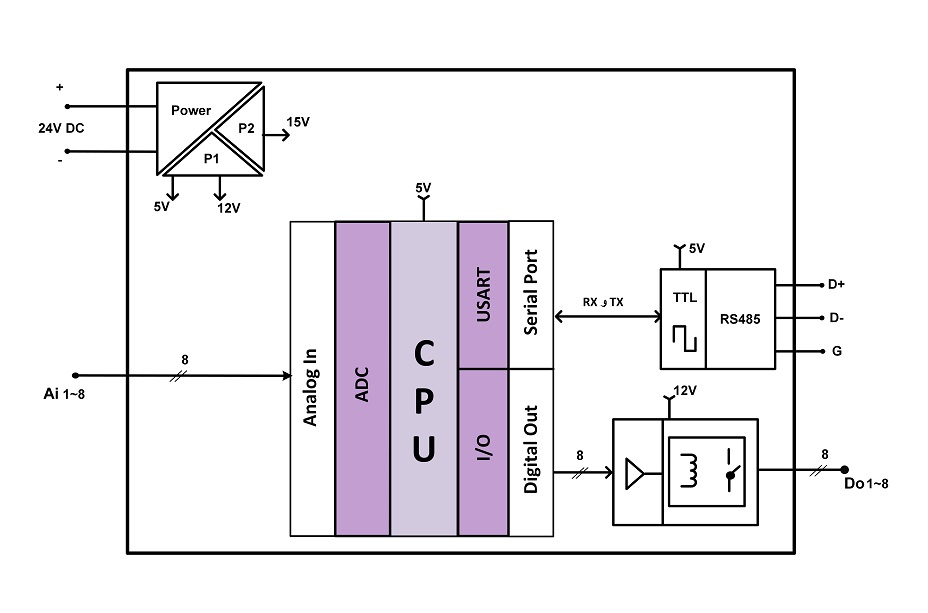

بلوک ‌دیاگرام ترانسمیتر 8 ورودی آنالوگ- 8 خروجی دیجیتال TM-1316:

ترانسمیتر مدل TM-1316 یک راهکار قدرتمند و تجمیع‌شده جهت مدیریت دقیق سیگنال‌های آنالوگ و کنترل خروجی‌های دیجیتال در ابعاد گسترده است. این تجهیز با بهره‌گیری از ۸ کانال ورودی آنالوگ و ۸ کانال خروجی رله‌ای ایزوله، انتخابی ایده‌آل برای سیستم‌های مانیتورینگ پارامترهای محیطی و اجرای فرامین کنترلی در پروژه‌های اتوماسیون نیمه‌سنگین و سنگین محسوب می‌شود.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): دستگاه با ولتاژ استاندارد 24V DC تغذیه می‌شود. واحد منبع تغذیه داخلی با تفکیک دقیق ریل‌های توان، پایداری عملیاتی تجهیز را تضمین می‌کند:

5V: تغذیه پردازنده مرکزی (CPU) و تراشه‌های منطقی.

12V: اختصاص یافته به بوبین رله‌ها در بخش خروجی دیجیتال.

15V: تأمین توان مورد نیاز طبقه ورودی آنالوگ و مدارهای ایزولاسیون.

• واحد ورودی‌های آنالوگ (Analog In): دستگاه مجهز به 8 کانال ورودی آنالوگ (Ai 1~8) است. سیگنال‌های آنالوگ ورودی به صورت ولتاژی(0V~10V) یا جریانی (0mA~20mA) پس از عبور از واحد طبقه ورودی، توسط مبدل آنالوگ به دیجیتال (ADC) با دقت بالا به داده‌های دیجیتال تبدیل شده و جهت پردازش به پردازنده مرکزی ارسال می‌گردند.
• واحد پردازش مرکزی (CPU): تراشه مرکزی دستگاه وظیفه مدیریت ترافیک داده بین تمامی بخش‌ها را بر عهده دارد. دریافت داده‌های دیجیتال شده از ADC و صدور فرمان به واحد I/O دیجیتال و پورت سریال، تحت نظارت مستقیم این واحد انجام می‌پذیرد.
• واحد خروجی‌های دیجیتال (Digital Out): این ترانسمیتر دارای ۸ خروجی رله‌ای مستقل (Do 1~8) است. بخش خروجی شامل درایورهای تقویت‌کننده و رله‌های الکترومکانیکی است که ایزولاسیون کامل بخش فرمان از بخش قدرت را فراهم می‌کنند. این ساختار اجازه می‌دهد بارهای الکتریکی مستقیماً توسط دستگاه قطع و وصل شوند.
• ارتباطات و مانیتورینگ: مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.

نصب و راه اندازی ترانسمیتر 8 ورودی آنالوگ- 8 خروجی دیجیتال TM-1316

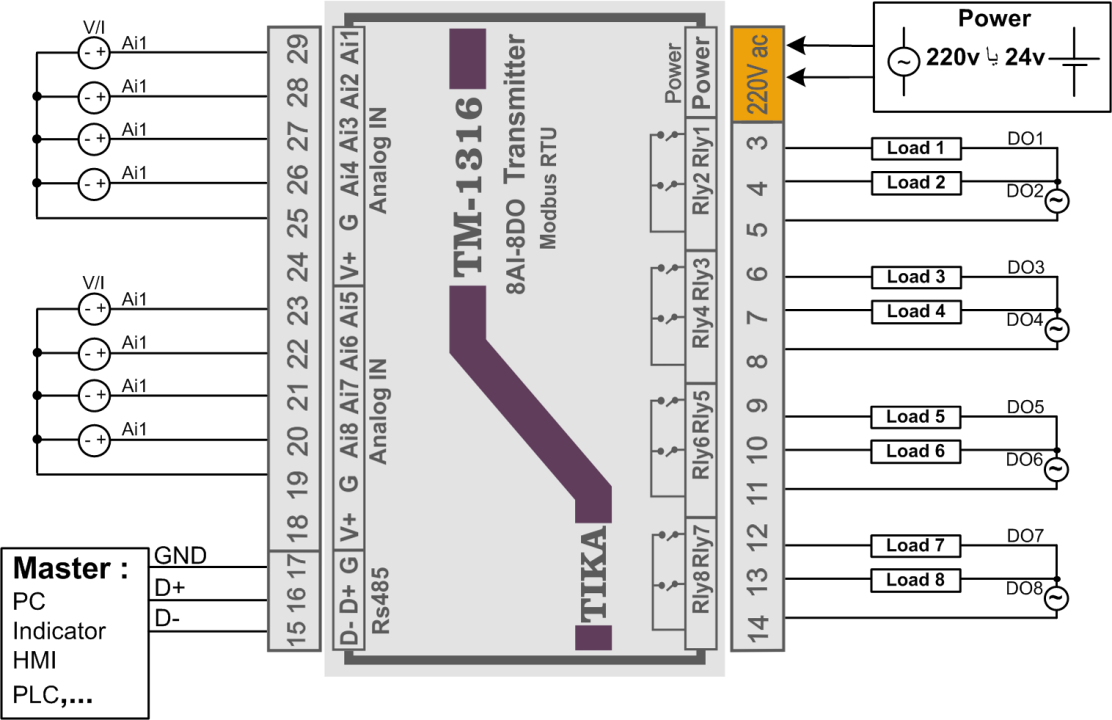

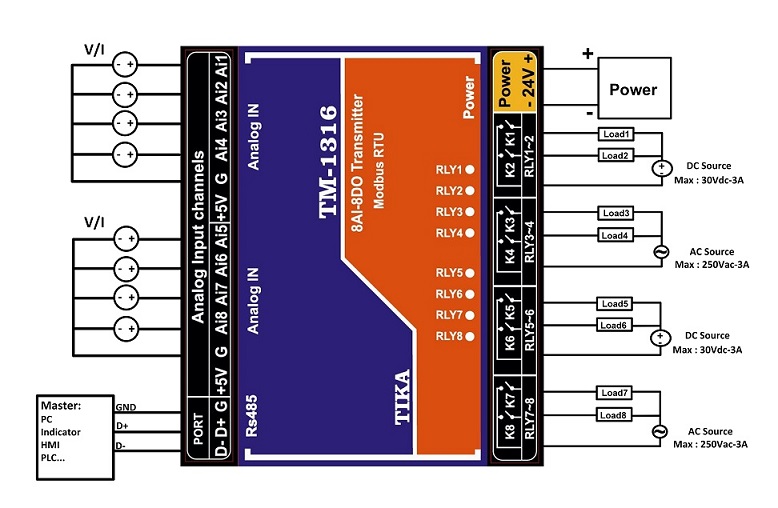

بررسی دیاگرام سیم بندی ترانسمیتر 8 ورودی آنالوگ- 8 خروجی دیجیتال TM-1316:

• تغذیه 24 ولت DC: تغذیه ورودی دستگاه  18Vdc~30Vdcاست.
• بخش ورودی آنالوگ: در سمت چپ، هشت ورودی آنالوگ AI1 تا AI8 دیده می‌شود که در دو گروه چهارتایی چیده شده‌اند. وجود عبارت V/I نشان می‌دهد این کانال‌ها برای دریافت سیگنال‌های ولتاژ یا جریان طراحی شده‌اند و ترمینال‌های G و 5V+ نیز برای مرجع و تغذیه کمکی سنسورها در نظر گرفته شده‌اند.
• بخش خروجی‌های رله‌ای: هشت خروجی رله RLY1 تا RLY8 قرار دارد. هر رله قابلیت کنترل بار AC و DC را دارد.
•  بخش ارتباطی RS485: در پایین سمت چپ، پورت RS485 با ترمینال‌های -D+، D و GND برای اتصال به PC، HMI، Indicator و PLC قرار دارد. این ساختار نشان می‌دهد دستگاه از Modbus RTUبرای مانیتورینگ و تبادل داده پشتیبانی می‌کند.

مدل های قابل سفارش  ترانسمیتر 8 ورودی آنالوگ- 8 خروجی دیجیتال TM-1316

سوالات متداول ترانسمیتر 8 ورودی آنالوگ - 8 خروجی دیجیتال TM-1316:

۱. TM-1316 چه کاربردی دارد؟

TM-1316 یک ترانسمیتر صنعتی برای دریافت سیگنال‌های آنالوگ و کنترل تجهیزات دیجیتال است که در اتوماسیون صنعتی، مرغداری، صنایع غذایی، انبارها و سیستم‌های مانیتورینگ استفاده می‌شود.

۲. TM-1316 چند ورودی و خروجی دارد؟

این دستگاه دارای ۸ ورودی آنالوگ و ۸ خروجی رله‌ای ایزوله است.

۳. ورودی‌های آنالوگ چه سیگنال‌هایی را پشتیبانی می‌کنند؟

ورودی‌ها به‌صورت نرم‌افزاری برای سیگنال‌های زیر قابل تنظیم هستند:

• 0V~10V
• 0V~5V
• 0mA~20mA

۴. آیا هر ورودی دارای کنترل مستقل است؟

بله، هر کانال ورودی دارای Setpoint و مقایسه‌کننده داخلی مستقل است و می‌تواند بدون نیاز به PLC مستقیماً خروجی رله را کنترل کند.

۵. خروجی‌های رله چه مشخصاتی دارند؟

هر خروجی رله قابلیت کنترل بار تا:

• 250Vac / 3A
• 30Vdc / 3A

را دارد.

۶. خروجی‌های رله از چه روش‌هایی کنترل می‌شوند؟

رله‌ها از سه روش قابل کنترل هستند:

• فرمان از طریق ورودی‌های آنالوگ و Setpoint
• فرمان نرم‌افزاری از طریق RS485
• فرمان دستی یا کنترلی خارجی

۷. TM-1316 از چه پروتکلی پشتیبانی می‌کند؟

این دستگاه دارای پورت RS485 با پروتکل Modbus-RTU است و به PLC، HMI و کامپیوتر متصل می‌شود.

8.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

9.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .

۱۰. تغذیه و نوع نصب دستگاه چگونه است؟

TM-1316 با ولتاژ 18 تا 30Vdc تغذیه می‌شود و دارای بدنه ریلی-دیواری با ابعاد 83×116×60 میلی‌متر است.
