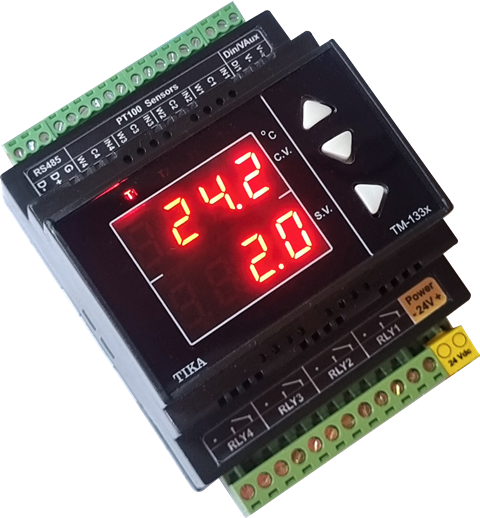

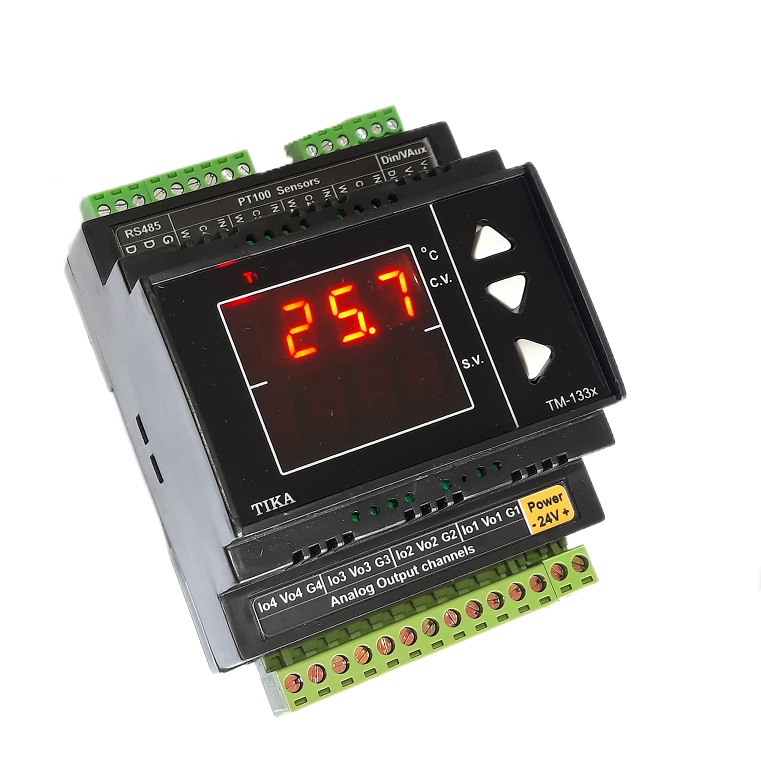

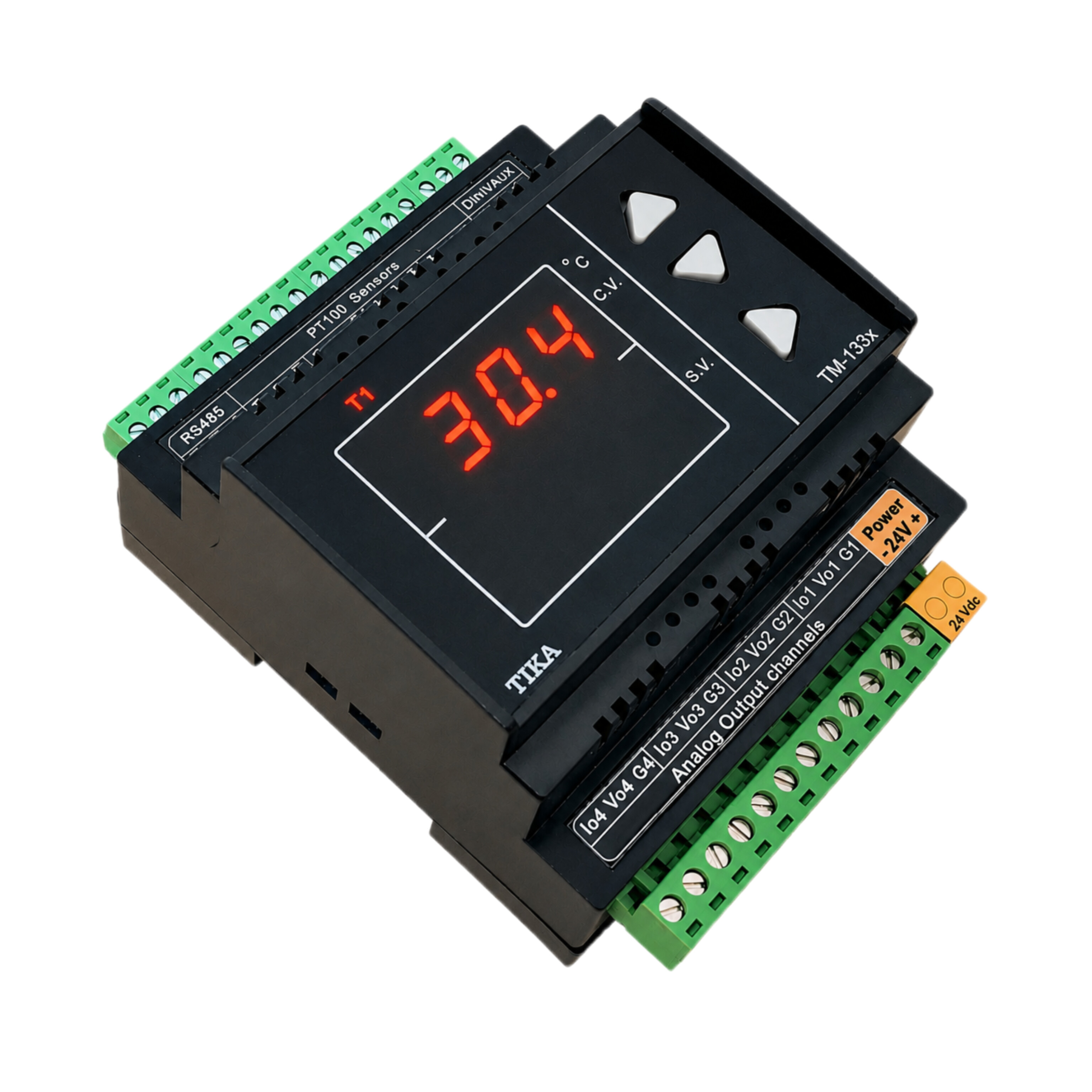

ترانسمیتر و نمایشگر دما با ورودی PT100 ( 4کانال ) TM-1334/35-D

ویژگی ترانسمیتر و نمایشگر دما با ورودی PT100 (4کانال) TM-1334/35:

ترانسمیتر و نمایشگر دمای TM-1334/35 یک تجهیز صنعتی چندکاناله جهت مدیریت دقیق فرآیندهای دمایی است که امکان دریافت هم‌زمان داده از 4 سنسور PT100 را فراهم می‌کند. این دستگاه با پشتیبانی از ورودی‌های دمایی دقیق، ورودی دیجیتال ایزوله، خروجی‌های رله‌ای و خروجی‌های آنالوگ، گزینه‌ای مناسب برای پایش، کنترل و مانیتورینگ فرآیندهای حرارتی در کاربردهای صنعتی محسوب می‌شود. ارتباط این تجهیز از طریق پورت سریال RS485 و پروتکل Modbus-RTU انجام می‌شود و قابلیت اتصال به PC، HMI و PLC را فراهم می‌سازد. همچنین با امکان شبکه‌کردن چندین دستگاه روی باس دوسیمه، کاهش سیم‌کشی و هزینه‌های اجرایی را به همراه دارد.

ویژگی‌های ترانسمیتر و نمایشگر دما با ورودی PT100 (4کانال) TM-1334/35:

• ورودی 4 کاناله PT100: پشتیبانی از 4 ورودی سنسور PT100 با بازه اندازه‌گیری 200- تا 400 درجه سانتی‌گراد و دقت 1 درجه.
• ورودی دیجیتال ایزوله: دارای 1 کانال ورودی دیجیتال ایزوله با محدوده ولتاژ تحریک 8 تا 30 ولت و قابلیت شمارش پالس‌های ورودی با فرکانس کمتر از 100Hz و Duty Cycle = 50%.
• خروجی‌های دیجیتال رله‌ای: مجهز به 4 خروجی رله برای اجرای عملیات کنترلی On/Off با قابلیت تغییر وضعیت بر اساس وضعیت ورودی دیجیتال، وضعیت خروجی‌های دیجیتال، بیت‌های خروجی مقایسه‌کننده‌ها و فرمان دریافتی از طریق پورت سریال.
• خروجی‌های آنالوگ 4 کاناله: تولید سیگنال‌های استاندارد به‌صورت ولتاژی 0 تا 10 ولت و جریانی 0 تا 20 میلی‌آمپر با رنج قابل تنظیم.
• منابع قابل اسکیل برای خروجی آنالوگ: امکان تولید خروجی بر اساس مقادیر سنسورهای دما، مقادیر متوسط‌گیری‌شده، شمارنده ورودی دیجیتال و مقادیر دریافتی از طریق پورت سریال.
• قابلیت‌های ارتباطی و شبکه‌پذیری: مجهز به پورت صنعتی RS485 تحت پروتکل استاندارد Modbus-RTU برای مانیتورینگ و شبکه‌کردن چندین دستگاه روی یک باس دو سیمه و قابلیت اتصال به PC، HMI، PLC و سایر تجهیزات کنترلی.
• نرم‌افزار اختصاصی: دارای نرم‌افزار کامپیوتری برای تنظیمات، مانیتورینگ و کنترل خروجی‌ها.

کاربردهای ترانسمیتر و نمایشگر دما با ورودی PT100 (4کانال) TM-1334/35:

• اتوماسیون صنعتی
• اتوماسیون خانگی
• مرغداری
• صنایع غذایی
• سیلوها
• لابراتوارها
• گلخانه‌ها
• دیتا سنترها

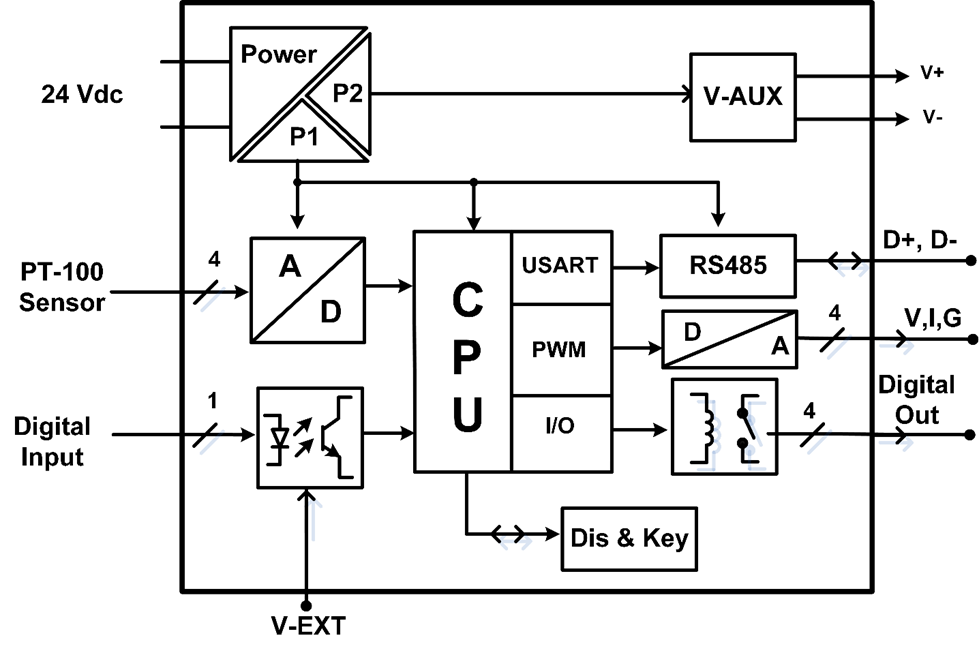

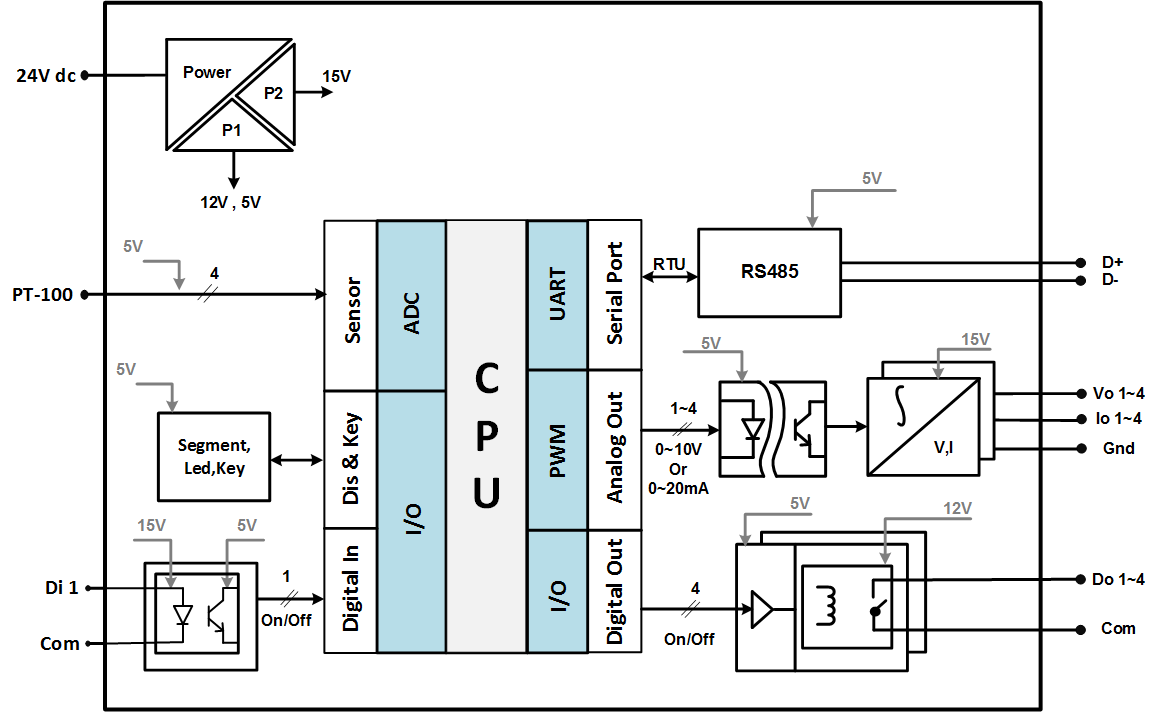

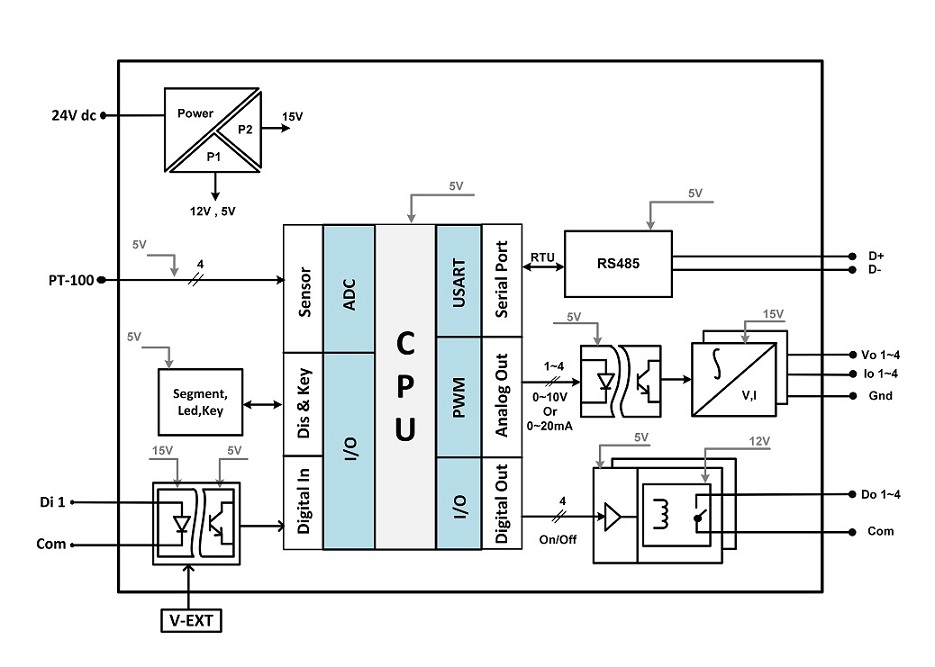

بلوک دیاگرام ترانسمیتر و نمایشگر دما با ورودی PT100 (4کانال) TM-1334/35:

کنترلر صنعتی مدل TM-1334-35 یک تجهیز تخصصی جهت مدیریت دقیق پارامتر دما در فرآیندهای صنعتی است. در بلوک دیاگرام فوق، جزئیات سخت‌افزاری و مسیر پردازش سیگنال از ورودی سنسور تا بخش پردازنده مرکزی (CPU) و همچنین خروجی‌های آنالوگ، دیجیتال و ارتباطی در این مدل به وضوح نمایش داده شده است. طراحی این دستگاه بر پایه پایداری در شرایط صنعتی و دقت بالا در پردازش سیگنال‌ها استوار است.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این کنترلر با ورودی استاندارد 24V DC کار می‌کند. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، ایزولاسیون بین بخش پردازشی (CPU) و بخش‌های قدرت (رله‌ها و خروجی آنالوگ) را جهت کاهش اثر نویزهای صنعتی ایجاد کرده است.
• ورودی سنسور (Sensor Input): این تجهیز دارای چهار کانال ورودی سنسور PT100 است. سیگنال‌ها پس از عبور از Sensor Driver و تبدیل در واحد ADC، توسط CPU پردازش می‌شوند.
• ورودی دیجیتال (Digital In): این دستگاه دارای یک ورودی دیجیتال (Di 1) است. مدار ورودی مجهز به بخش V-EXT و ایزولاتور اپتیکال است که سیگنال‌ها را پیش از ورود به هسته پردازشی، ایمن‌سازی می‌کند.
• خروجی آنالوگ (Analog Out): دارای چهار کانال خروجی آنالوگ است که سیگنال هر کانال به‌صورت ولتاژی (Vo 1~4) یا جریانی (Io 1~4) ارائه می‌شود. این خروجی‌ها برای انتقال مقادیر اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات در کاربردهای صنعتی به‌کار می‌روند. این بخش امکان ارائه سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند.
• خروجی دیجیتال (Digital Out): دارای چهار کانال خروجی Do 1~4 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی  On/Off است.
• ارتباطات و مانیتورینگ: TM-1334-35 مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ وD- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment،  LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

نصب و راه اندازی ترانسمیتر و نمایشگر دما با ورودی PT100 (4کانال) TM-1334/35

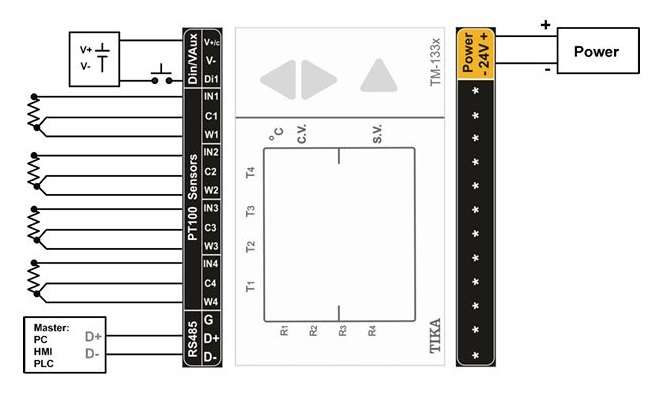

TM-1334-4PT100-Dis

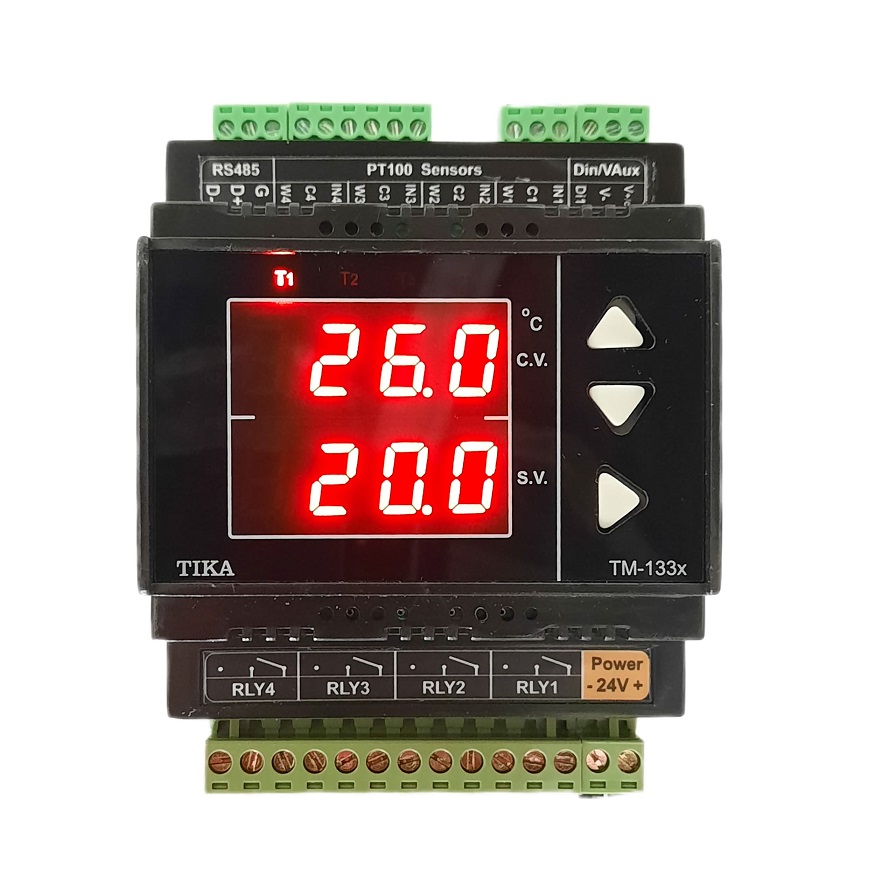

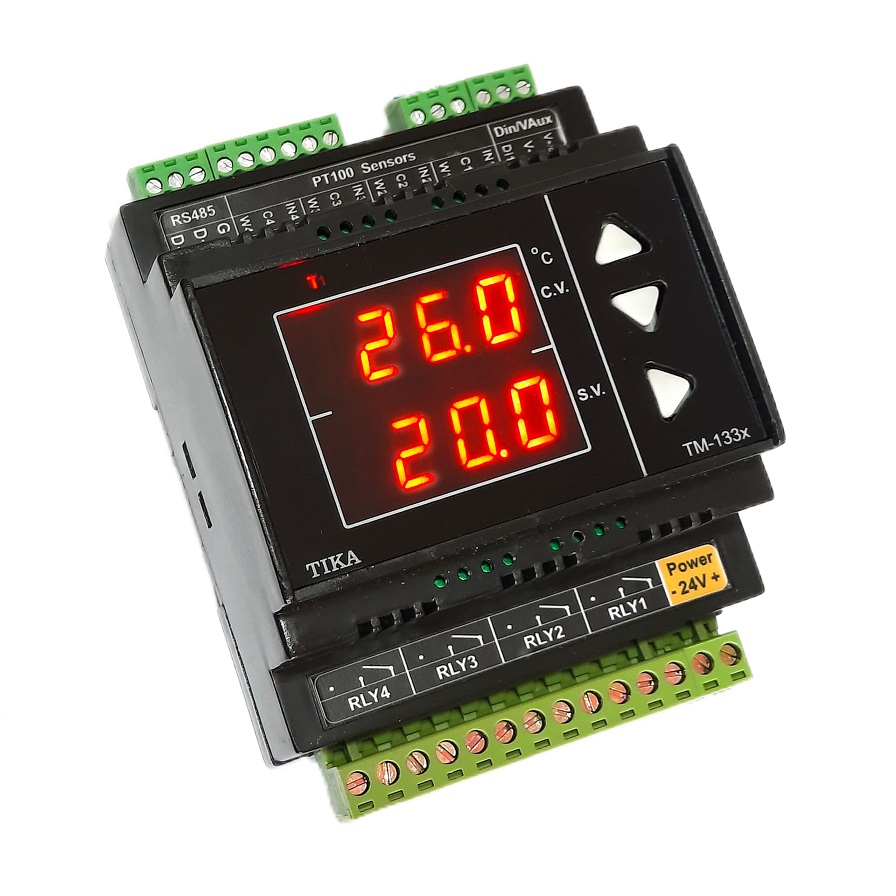

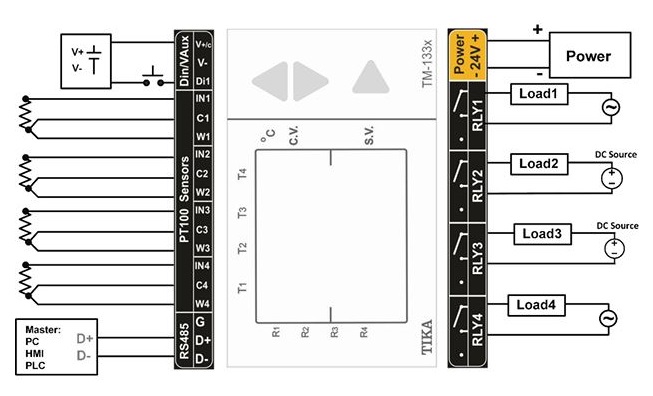

TM-1334-4PT100-4DO-Dis

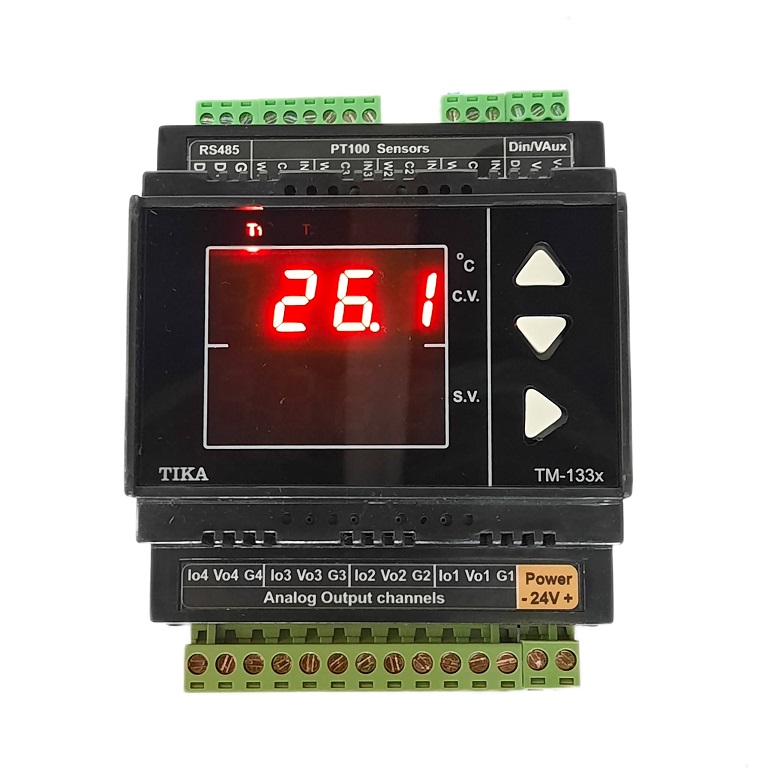

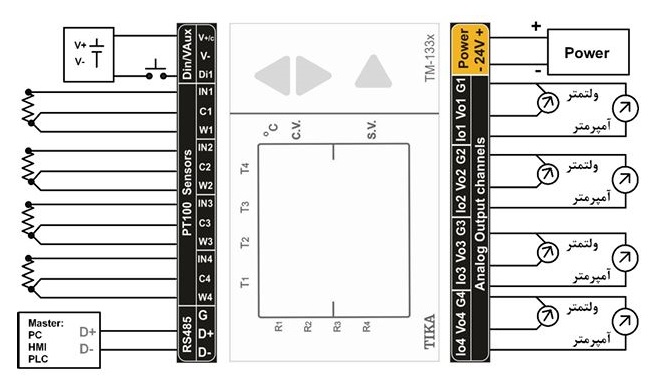

TM-1335-4PT100-4AO-Dis

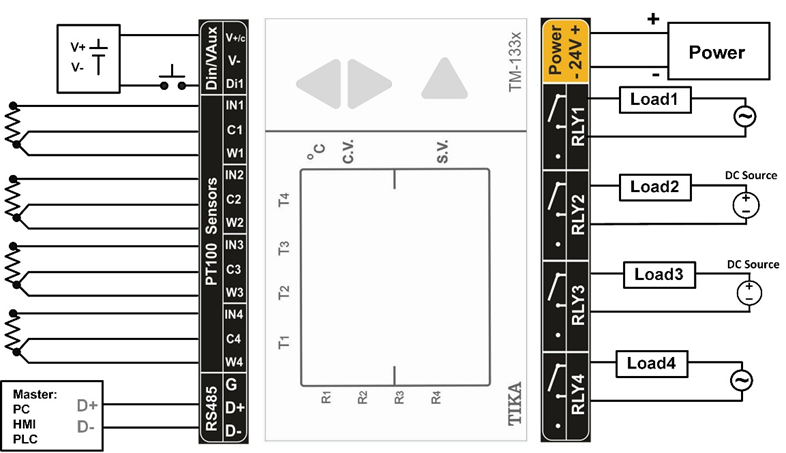

بررسی دیاگرام سیم بندی ترانسمیتر و نمایشگر دما با ورودی PT100 (4کانال) TM-1334/35:

• تغذیه 24 ولت DC: تغذیه ورودی دستگاه  18Vdc~30Vdcاست.
•  بخش ورودی سنسور (PT100 Sensors): این سری به طور اختصاصی برای اتصال ۴ سنسور دما از نوع PT100 طراحی شده است. برای هر سنسور، سه ترمینال (IN, C, W) جهت اتصال دقیق (روش ۳ سیمه) برای جبران‌سازی مقاومت سیم و افزایش دقت اندازه‌گیری در نظر گرفته شده است.
•  ورودی دیجیتال (Din/VAux): مجهز به یک ورودی دیجیتال ایزوله است. ترمینال V+/ic برای تغذیه ورودی، V- به عنوان مرجع و Di1 برای دریافت سیگنال دیجیتال (مانند کلید یا سنسور مجاورتی) جهت فرامین کنترلی کاربرد دارد.
•  خروجی‌های رله (مدل TM-1334-4DO): این نسخه مجهز به ۴ خروجی رله مستقل (RLY1 تا RLY4) است. هر رله توانایی کنترل مستقل بارهای AC و DC را دارد؛ نمایش بارها در دیاگرام صرفاً یک نمونه سیم‌بندی است و انتخاب نوع بار برای هر کانال کاملاً اختیاری و مستقل است.

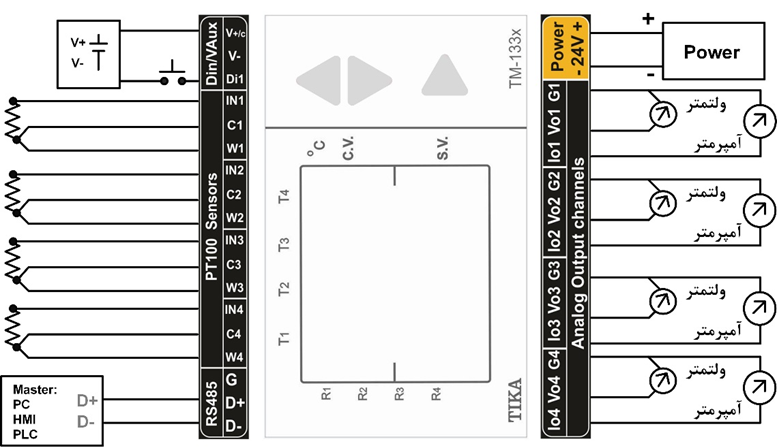

•  خروجی‌های آنالوگ (مدل TM-1335-4AO): این مدل ۴ کانال خروجی آنالوگ مستقل ارائه می‌دهد. هر کانال دارای ترمینال‌های G (مشترک)، Vo (خروجی ولتاژ) و Io (خروجی جریان) است که برای اتصال به PLC، نمایشگرهای جانبی یا تجهیزات ثبت داده ایده‌آل است.
•  ارتباط (RS485): هر دو مدل از پروتکل Modbus-RTU روی بستر RS485 (ترمینال‌های D+, D-, G) پشتیبانی می‌کنند که امکان مانیتورینگ متمرکز توسط PC، HMI یا PLC را فراهم می‌سازد.

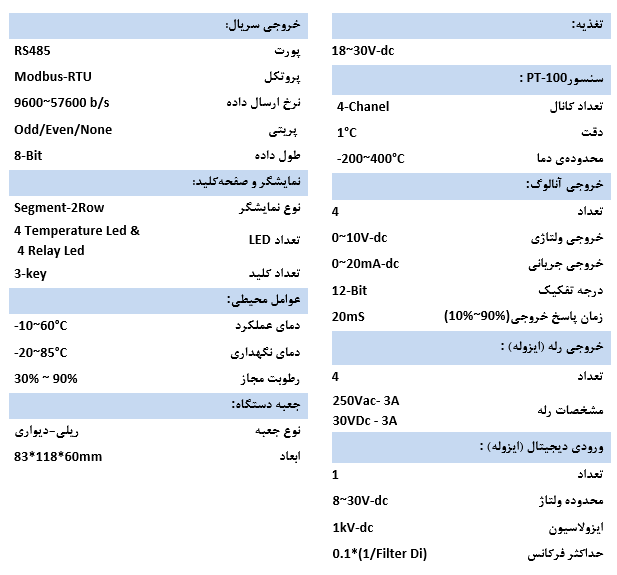

مدل های قابل سفارش ترانسمیتر و نمایشگر دما با ورودی PT100 (4کانال) TM-1334/35

سوالات متداول ترانسمیتر و نمایشگر دما با ورودی PT100 چهار کاناله TM-1334/35:

۱. دستگاه TM-1334/35 برای چه کاربردی طراحی شده است؟

این تجهیز برای اندازه‌گیری، نمایش، انتقال و کنترل دما در فرآیندهای صنعتی طراحی شده است و در کاربردهایی مانند اتوماسیون صنعتی، مرغداری، گلخانه، صنایع غذایی، سیلوها، لابراتوارها و دیتاسنترها استفاده می‌شود.

۲. این دستگاه از چه نوع سنسوری پشتیبانی می‌کند؟

TM-1334/35 به‌صورت اختصاصی از سنسورهای دمای PT100 پشتیبانی می‌کند و امکان اتصال هم‌زمان ۴ سنسور PT100 را دارد.

۳. محدوده اندازه‌گیری و دقت دستگاه چقدر است؟

محدوده اندازه‌گیری دما از 200- تا 400+ درجه سانتی‌گراد است و دقت اندازه‌گیری دستگاه 1 درجه سانتی‌گراد اعلام شده است.

۴. اتصال سنسورهای PT100 به چه روشی انجام می‌شود؟

برای هر سنسور PT100، سه ترمینال مجزا در نظر گرفته شده است. اتصال به روش سه‌سیمه باعث جبران اثر مقاومت کابل و افزایش دقت اندازه‌گیری می‌شود.

۵. تفاوت مدل‌های TM-1334 و TM-1335 چیست؟

مدل‌های این سری بر اساس نوع خروجی و قابلیت کنترلی از یکدیگر متمایز می‌شوند:

• TM-1334-4PT100-Dis: ورودی ۴ کاناله PT100 و نمایشگر
• TM-1334-4PT100-4DO-Dis: ورودی ۴ کاناله PT100، نمایشگر و ۴ خروجی رله
• TM-1335-4PT100-4AO-Dis: ورودی ۴ کاناله PT100، نمایشگر و ۴ خروجی آنالوگ

۶. خروجی‌های رله در مدل TM-1334-4DO چه مشخصاتی دارند؟

این مدل دارای ۴ خروجی رله مستقل و ایزوله برای کنترل تجهیزات به‌صورت On/Off است.

۷. آیا دستگاه خروجی آنالوگ دارد؟

بله، مدل TM-1335-4AO دارای ۴ خروجی آنالوگ مستقل است. این خروجی‌ها قابلیت ارائه سیگنال‌های زیر را دارند:

• ولتاژی: 0 تا 10Vdc
• جریانی: 0 تا 20mAdc

رزولوشن خروجی آنالوگ 12Bit و زمان پاسخ آن حدود 20 میلی‌ثانیه است.

۸. منابع قابل استفاده برای خروجی‌های آنالوگ چیست؟

خروجی‌های آنالوگ را می‌توان بر اساس مقادیر اندازه‌گیری‌شده سنسورها، مقادیر متوسط‌گیری‌شده، شمارنده ورودی دیجیتال یا مقادیر دریافت‌شده از طریق پورت سریال تنظیم کرد.

۹. آیا دستگاه ورودی دیجیتال دارد؟

بله، این محصول دارای 1 ورودی دیجیتال ایزوله با محدوده ولتاژ تحریک 8 تا 30Vdc و ایزولاسیون 1kVdc است. این ورودی می‌تواند برای دریافت فرمان، اتصال کلید یا سنسور مجاورتی و شمارش پالس استفاده شود.

۱۰. پورت ارتباطی دستگاه چیست؟

دستگاه به پورت صنعتی RS485 مجهز است و از پروتکل استاندارد Modbus-RTU پشتیبانی می‌کند. از این طریق می‌توان آن را به تجهیزات مختلفی مانند PLC، HMI، کامپیوتر و سیستم‌های مانیتورینگ متصل کرد.

11.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

12.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی  All Device  را  اجرا کنید. در پنجره­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .

۱۳. آیا دستگاه دارای نمایشگر و کلیدهای تنظیمات است؟

بله، دستگاه دارای نمایشگر سگمنتی دو ردیفه، چهار LED وضعیت دما، چهار LED وضعیت رله و سه کلید برای مشاهده مقادیر و انجام تنظیمات است.

۱۴. تغذیه مورد نیاز دستگاه چیست؟

تغذیه دستگاه 24Vdc است و محدوده مجاز ولتاژ ورودی آن از 18 تا 30Vdc اعلام شده است.

۱۵. نوع نصب و ابعاد بدنه دستگاه چگونه است؟

بدنه دستگاه از نوع ریلی-دیواری است و ابعاد آن برابر با 83×116×60 میلی‌متر است.

۱۶. آیا سنسور PT100 همراه دستگاه ارائه می‌شود؟

خیر، این محصول بدون سنسور عرضه می‌شود و سنسورهای PT100 باید به‌صورت جداگانه تهیه شوند.
