پاور میتر تک فاز تابلویی TD-1520

ویژگی نمایشگر برق تک فاز TD-1520:

– True RMS
– کلاس دقت 0.5برای ولتاژ و جریان
– کلاس دقت 1برای توان(درمدلهای مولتی باپسوند M)
– انتخاب ضرایب CT,PTبصورت نرم افزاری
– قابليت انجام كاليبراسيون بصورت نرم افزاری
– امكان شبكه كردن وقابلیت اتصال بهPC وHMI وPLC ولاگر صنعتی  TM-1910 در مدل های TD-1520-M

معرفی نمایشگر برق تک فاز TD-1520:

اين سری از دستگاهها براي اندازه گيري پارامترهاي ولتاژ ، جريان(درمدل های با پسوند VA,V,A)
وسایر پارامترها شامل فرکانس و توان اکتیو و راکتیو و توان ظاهری و ضریب قدرت
(درمدل های با پسوندM) به کار می رود.همینطور مدل TD-1520-Mدارای پورت سریال می باشدو به منظور ارسال داده به کامپیوتر ویا شبکه کردن چندین دستگاه ،مشاهده و ثبت اطلاعات در PC،PLC،HMIیا لاگر های صنعتی(TM-1910)مورد استفاده قرار می گیرد.

کاربردها:
- مدیریت شبکه برق
- تابلو سازی
- اتوماسیون صنعتی برق

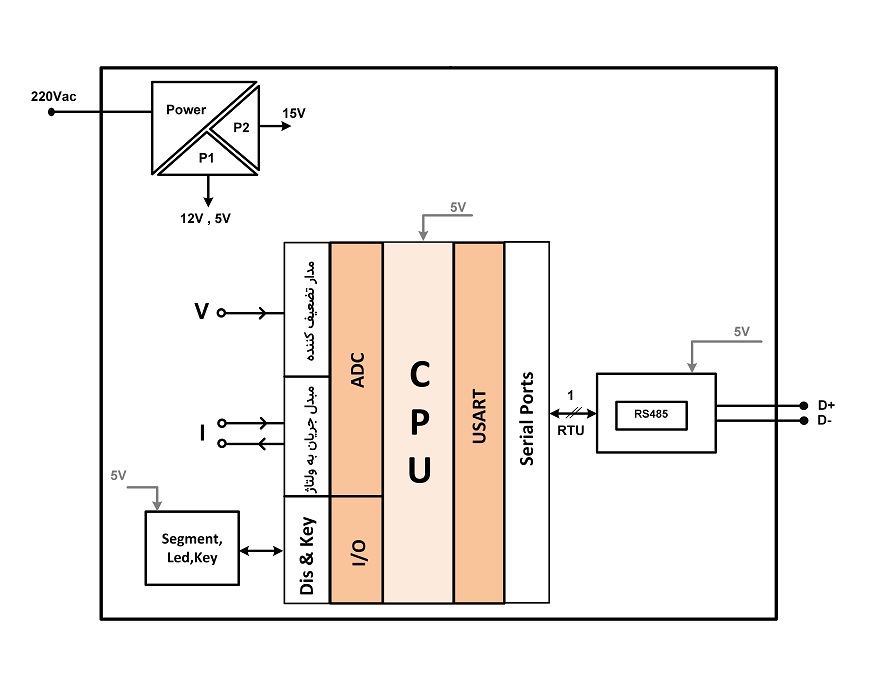

بلوک‌ دیاگرام ترانسمیتر و نمایشگر تک‌فاز TD-1520:

ترانسمیتر مدل TD-1520 یک راهکار جامع و صنعتی جهت مدیریت دقیق پارامترهای الکتریکی (ولتاژ و جریان) در سیستم‌های تک‌فاز است. این تجهیز با بهره‌گیری از واحد اندازه‌گیری آنالوگ، پردازش مرکزی و پورت ارتباطی استاندارد، امکان اندازه‌گیری، نمونه‌برداری و انتقال داده‌های برق قدرت را به سیستم‌های کنترل مرکزی و PLCها فراهم می‌آورد.

تحلیل بخش‌های اصلی مدار:

مدیریت تغذیه (Power Management): این دستگاه با ورودی 220V AC تغذیه می‌شود. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، انرژی لازم برای بخش‌های پردازشی را تأمین می‌کند. این ساختار به پایداری عملکرد بخش‌های مختلف دستگاه در محیط‌های صنعتی کمک می‌کند.

واحد اندازه‌گیری و پردازش (Measurement Unit & CPU):

مسیر ولتاژ (V): سیگنال ولتاژ ورودی پس از عبور از «مدار تضعیف‌کننده» جهت استانداردسازی سطح سیگنال، به واحد ADC منتقل می‌شود.

مسیر جریان (I): سیگنال جریان ورودی از طریق «مبدل جریان به ولتاژ» به سطح ولتاژ متناسب تبدیل شده و به واحد ADC هدایت می‌گردد.

پردازنده (CPU): داده‌های آنالوگ پس از تبدیل به مقادیر دیجیتال در واحد ADC، وارد پردازنده اصلی (CPU با تغذیه 5V) شده و پارامترهای مربوطه محاسبه می‌شوند.

ارتباطات و مانیتورینگ: TD-1520 مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.

رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment،  LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.
