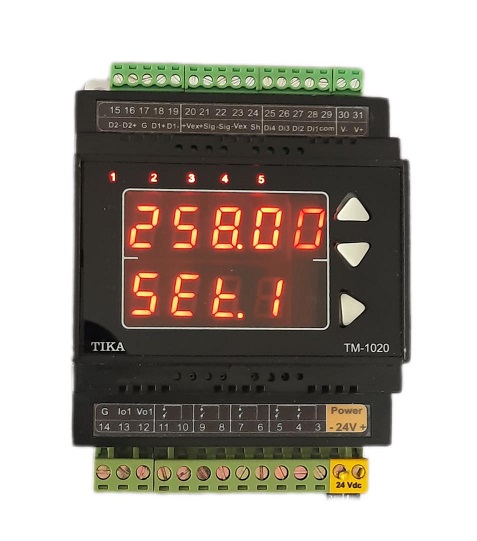

ترانسمیتر وزن (مستر/اسلیو)-TM-2020-D یک کانال(لودسل) با نمایشگر

ویژگی های ترانسمیتر و نمایشگر وزن یک کانال TM-2020:

• مبدل آنالوگ به دیجیتال با دقت 24 بیتی
• مبدل آنالوگ به دیجیتال با دقت داخلی 16 بیتی
• ایزولاسیون تغذیه از سیگنال ورودی ( لودسل )
• ایزولاسیون خروجی آنالوگ از سنسور وزن
• سرعت رله زنی بالا ( 20 بار در ثانیه )
• سرعت نمونه برداری وزن 6.25 ~ 1920 Hz
• دارای مدهای کاری اتوماتیک و دستی برای بارگیری و ...
• امکان تعریف فیلترهای دیجیتال جهت حذف اثرات نویز و لرزش
• ورودی انواع Load Cell یا Strain gauge  به صورت 4 سیمه  یا 6 سیمه
• امکان کالیبراسیون به دو روش وزنه های استاندارد و مشخصات لودسل
• امکان تعریف تایمرهای تاخیر در وصل و قطع برای تمام رله ­ها
• دارای صفحه نمایشگر جهت نمایش مقادیر اندازه گیری شده و انجام برخی تنظیمات
• امکان Scale بندی مقدار خروجی آنالوگ بر اساس وزن یا مقدار سایر پارامترهای دستگاه
• امکان تبادل داده در شبکه­ های مدباس با پروتکل­های  Modbus-RTU
• قابلیت کارکرد پورت­ های سریال در مدهای  Master/Slave/Countines
• رنج وسیع بادریت پورت­ های RS-485  (2400~57400)
• امکان توسعه ورودی ها و خروجی ها از طریق پورت­های سریال
• امکان ارسال و دریافت داده از تجهیزات دیگر به صورت مستقیم بدون نیاز به مستر
• قابل اتصال به انواع ,PLC  HMI Indicator , PC , و امکان شبکه کردن چندین دستگاه روی Bus دو سیمه
• قابلیت برنامه ریزی برای تک تک رله ­ها (فرمان به دریچه­ ها ، به عنوان رله تخلیه ، رله کیسه ­گیر ، رله ­های دو سرعته و ...)

معرفی ترانسمیتر و نمایشگر وزن یک کانال TM-2020:

دستگاه TM-2020یک تقویت کننده و ترانسمیتر برای سنسور لودسل می باشد و امکان اندازه گیری وزن و ارسال آن را از دو روش آنالوگ (0/4~20mAویا0~5/10 V) و پورت سریال (RS485-ModBus/RTU)فراهم میکند.علاوه بر آن قابلیت کنترل و فرمان تجهیزات را از طریق رله ها دارا می­باشد. همینطور این دستگاه دارای نمایشگر سگمنتی و صفحه کلید بوده که می­توان مقدار وزن خوانده شده، مقادیر ست پوینت ها را از طریق آن مشاهده کرده و عملیات کالیبراسیون ،پارسنگ و تغییر آدرس مودباس دستگاه را نیز از طریق منوهای آن انجام داد. در مدل های بدون نمایشگر این دستگاه ، از طریق Dip Switchروی دستگاه می توان آدرس مودباس آن را تغییر داد.

با استفاده از کارت های Dataی نصب شده روی PC یا ماژول توسعه ورودی آنالوگ در PLC  می توان سیگنال آنالوگ خروجی TM-2020 را دریافت کرده و پردازش های لازم را روی آن جهت نمایش و کنترل انجام داد.اتصال به PC،PLC،اندیکاتور و یا HMI از طریق پورت RS485با پروتکل RTU و یا پروتکل Continues انجام می شود.

از این دستگاه برای کلیه کاربردهای توزین  اعم از قرائت و کنترل می توان در پروژه ها ی توزین استاتیک و یا دینامیک استفاده کرد.فیلترهای قابل تغییر سخت افزار و نرم افزاری تعبیه شده در محصول امکان حذف نویزها و اثرات لرزش را به نحو بهینه در کاربردهای صنعتی فراهم کرده است.

اتصال چند دستگاه از این محصول به عنوان Slaveها بطور همزمان از طریق پورت سریال  RS485به دستگاههای  Master،PC  ، PLC و HMI امکان پذیر است.

کاربردها:
سرعت واندازه گیری دقیق این ترانسمیتر وزن(ترانسمیتر لودسل)، آنرا مناسب برای استفاده در صنایع مختلف نموده است:
– صنعت بچینگ
– باسکول های سنگین
– سیستمهای کنترل وزن در صنعت بسته بندی
– کیسه پرکن
– صنایع غذایی
– اندازه گیری های نیرو گشتاور
– صنایع شیمیایی
– انواع سیستم های توزین صنعتی

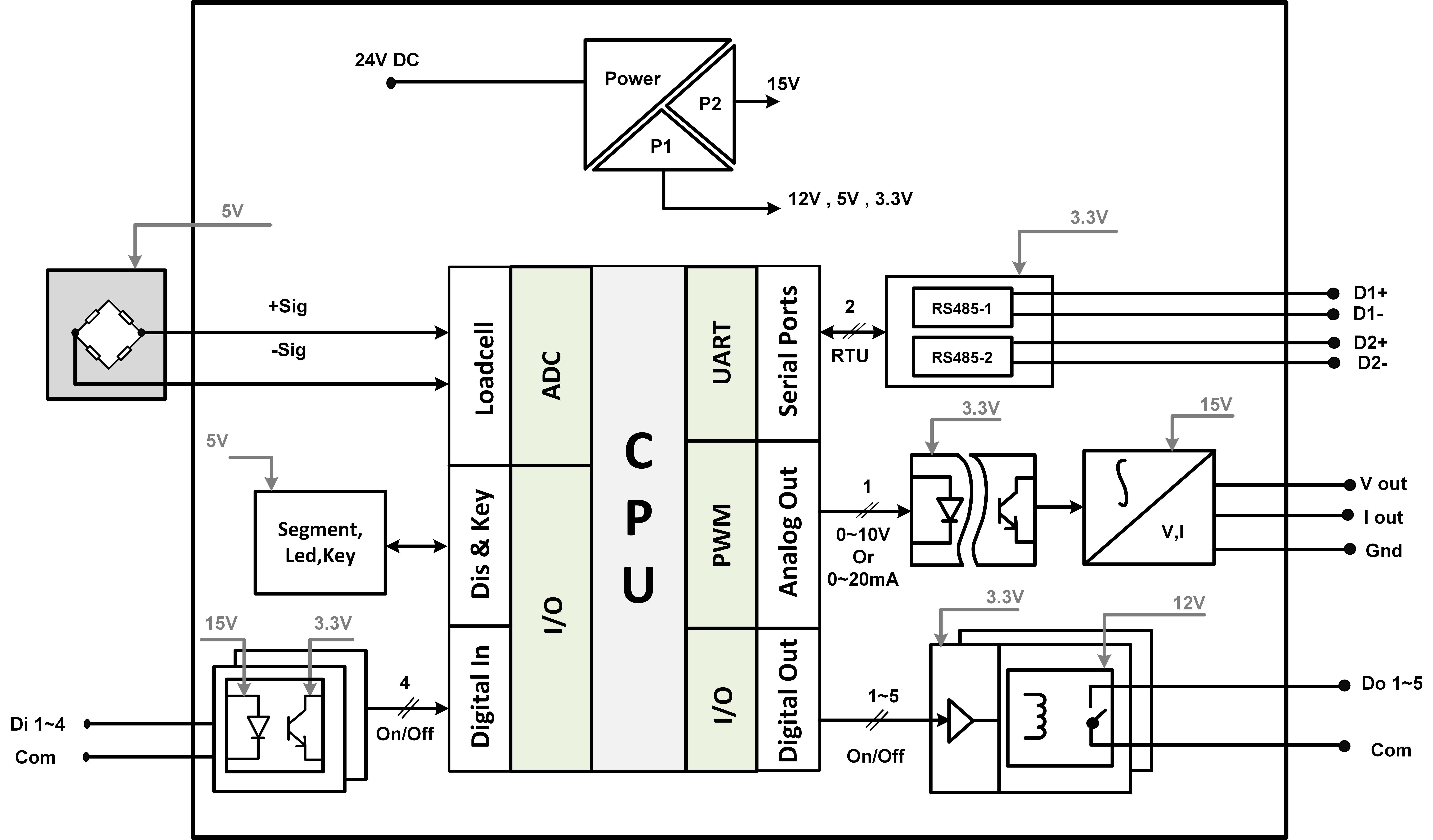

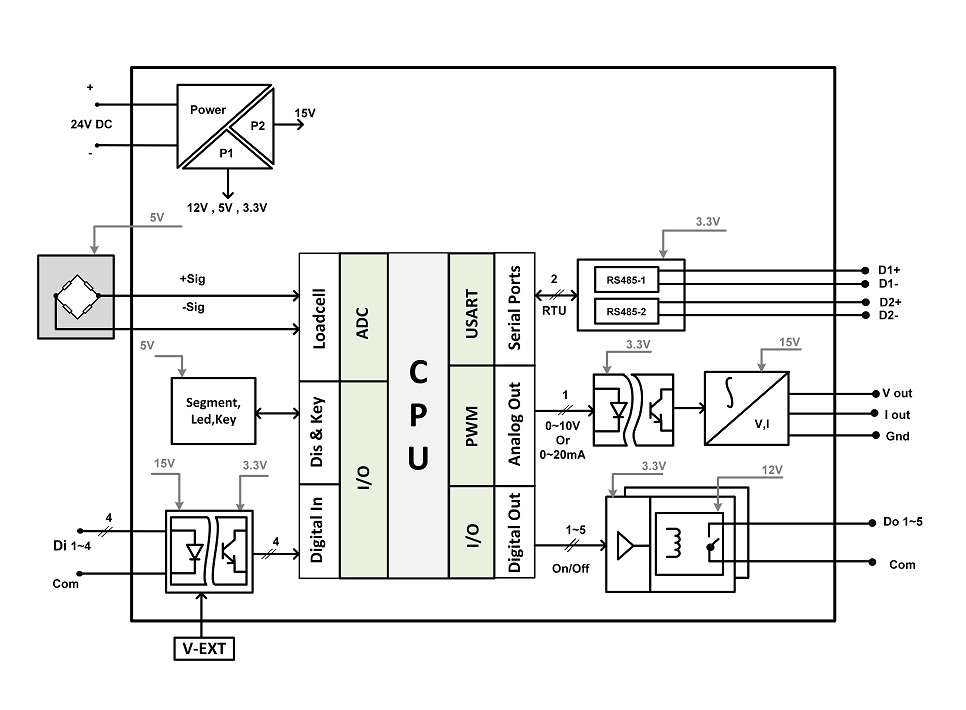

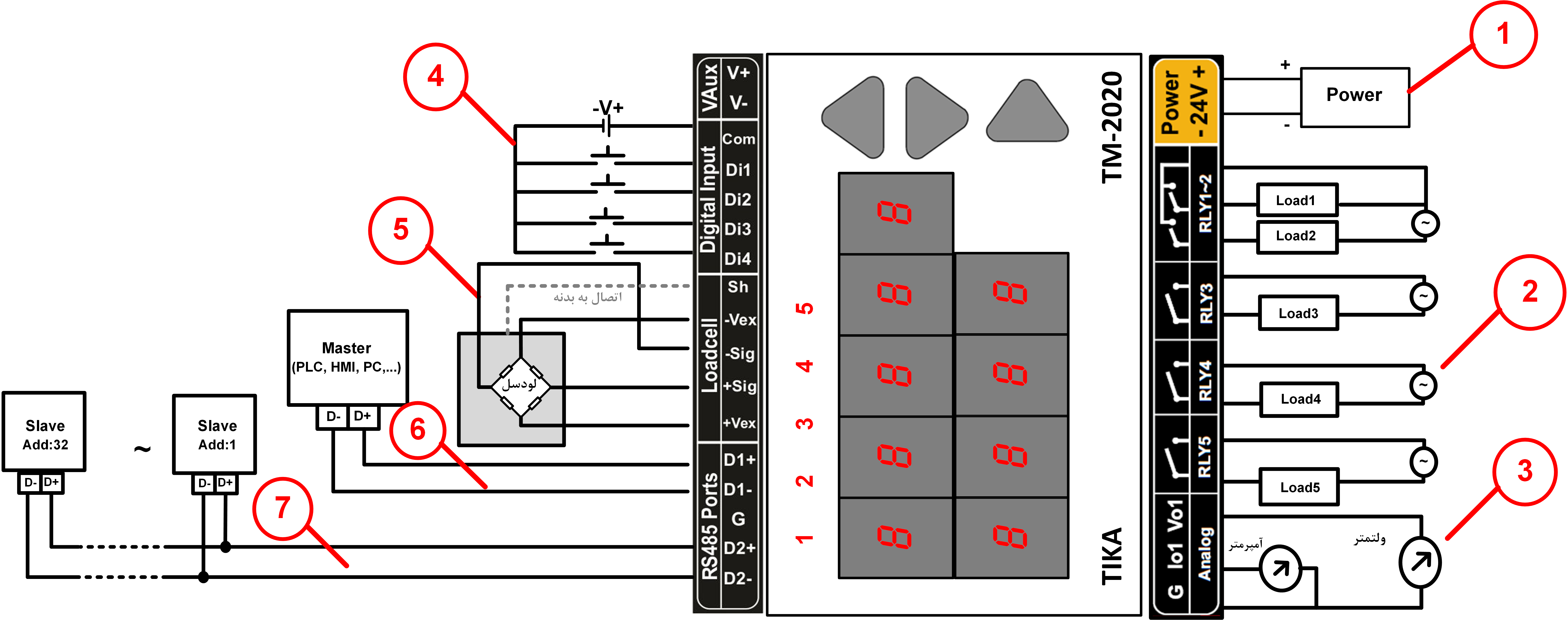

بلوک دیاگرام نمایشگر و کنترلر وزن TM-2020:

نمایشگر لودسل مدل TM-2020 یک تجهیز پیشرفته و صنعتی جهت مدیریت دقیق فرآیند‌های توزین الکتریکی و کنترل وزن در پروژه‌‌های اتوماسیون است. این دستگاه با بهره‌گیری از معماری ایزوله و مبدل آنالوگ به دیجیتال (ADC) ۲۴ بیتی، دقت و پایداری بالایی را در سخت‌ترین شرایط محیطی و نویز‌های شدید صنعتی ارائه می‌دهد.

تحلیل بخش‌های اصلی مدار:

مدیریت تغذیه (Power Management): این کنترلر با ورودی استاندارد 24V DC کار می‌کند. واحد تغذیه داخلی با تفکیک ولتاژهای 5V (برای تحریک لودسل)، 3.3V (بخش پردازشی)، 12V (بخش رله‌ها) و ریل اختصاصی 15V (بخش آنالوگ)، پایداری عملکرد دستگاه را تضمین کرده است.

ورودی لودسل: سیگنال‌های +Sig و -Sig با دقت بسیار بالا توسط واحد ADC پردازش می‌شوند تا کمترین خطای اندازه‌گیری حاصل شود.

ورودی دیجیتال (Digital In): این دستگاه دارای چهار ورودی دیجیتال (Di 1~4) است. مدار ورودی مجهز به بخش V-EXT و ایزولاتور اپتیکال است که سیگنال‌ها را پیش از ورود به هسته پردازشی، ایمن‌سازی می‌کند.

خروجی آنالوگ (Analog Out): دستگاه دارای یک کانال خروجی آنالوگ است که سیگنال این کانال به‌صورت ولتاژی (Vo 1) یا جریانی (Io 1) ارائه می‌شود. این خروجی‌ها برای انتقال مقادیر اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات در کاربردهای صنعتی به‌کار می‌روند. این بخش امکان ارائه سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند.

خروجی‌های دیجیتال (Digital Out): دارای پنج کانال خروجی Do 1~5 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی  On/Off است.

ارتباطات و مانیتورینگ: TM-2020 مجهز به دو پورت مستقل RS485 است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.

رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment،  LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.
