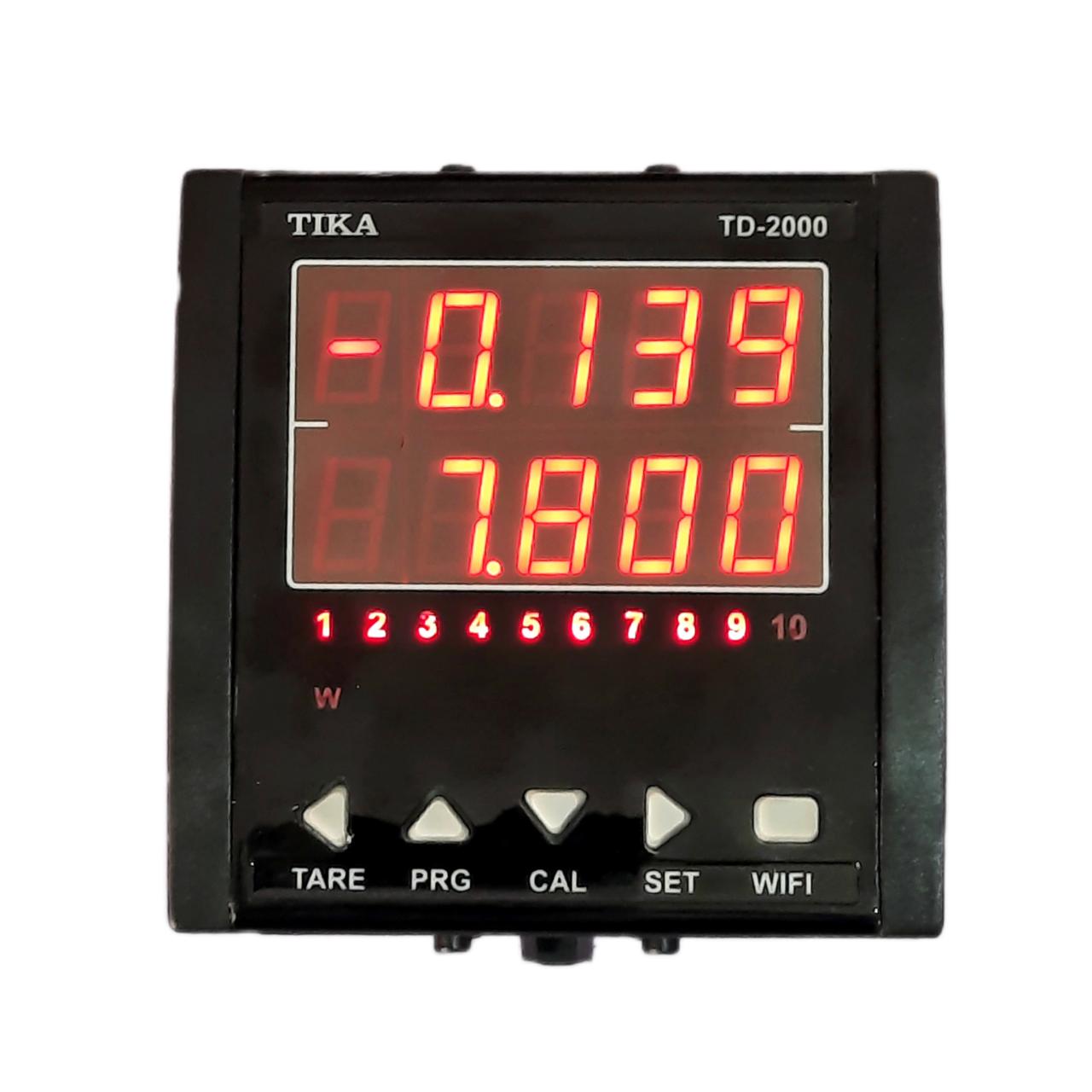

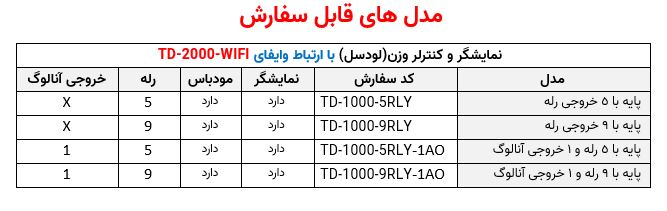

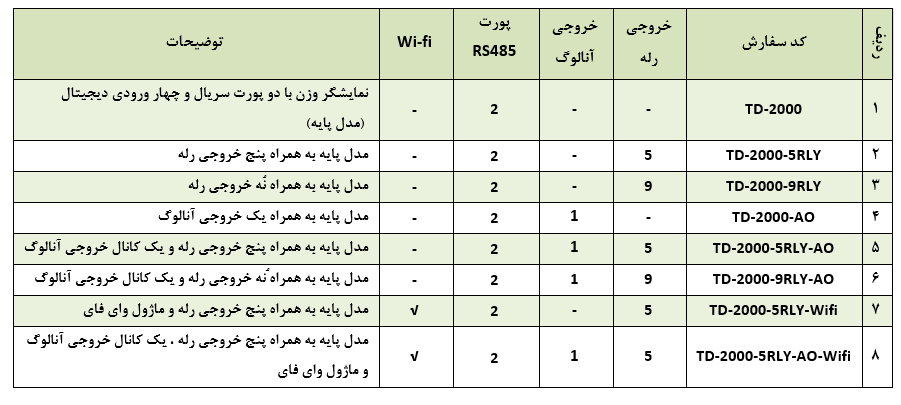

نمایشگر وزن TD-2000-wبا ارتباط WIFI و با دو پورت(مستر/اسلیو)

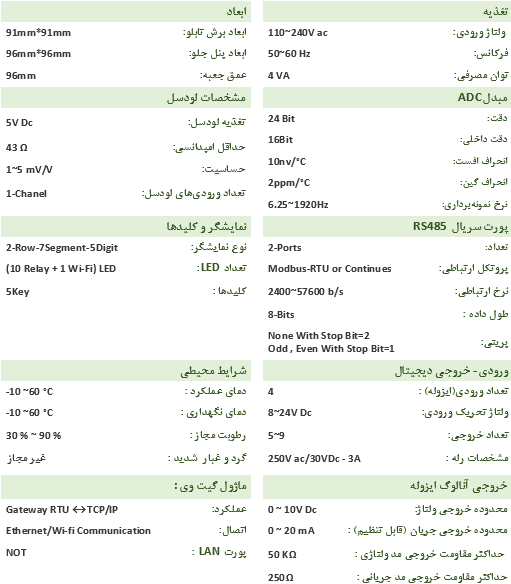

ویژگی های نمایشگر وزن TD-2000:

• مبدل آنالوگ به دیجیتال24 بیت
• دقت اندازه گیری تا 20000 قسمت
• سرعت رله زنی بالا (20 بار در ثانیه )
• تعداد 5 تا 9 رله خروجی با امکان تعریف 25 برنامه
• سرعت نمونه برداری وزن 1920Hz ~ 6.25
• خروجی آنالوگ با ولتاژ و جریان استاندارد
• ارتباط سریال در دو مد پیوسته و ModBus-RTU
•  قابل اتصال به انواع PLC ، HMI ، PC ، Indicator
• شبکه کردن چندیدن دستگاه روی یک BUS دو سیمه با دو پورت سریال RS-485
• امکان کالیبره کردن وزن به دو روش:
  وزنه های استاندارد
  مشخصات لودسل

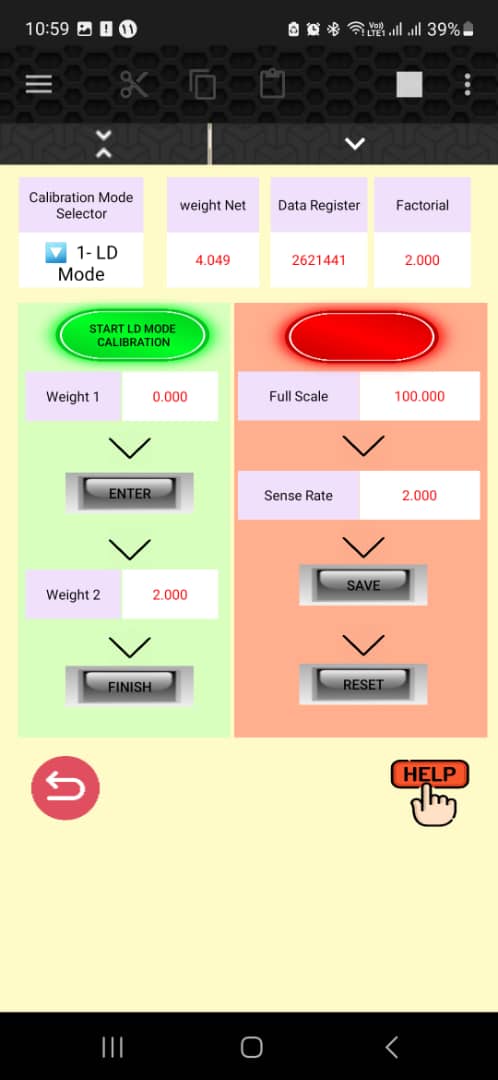

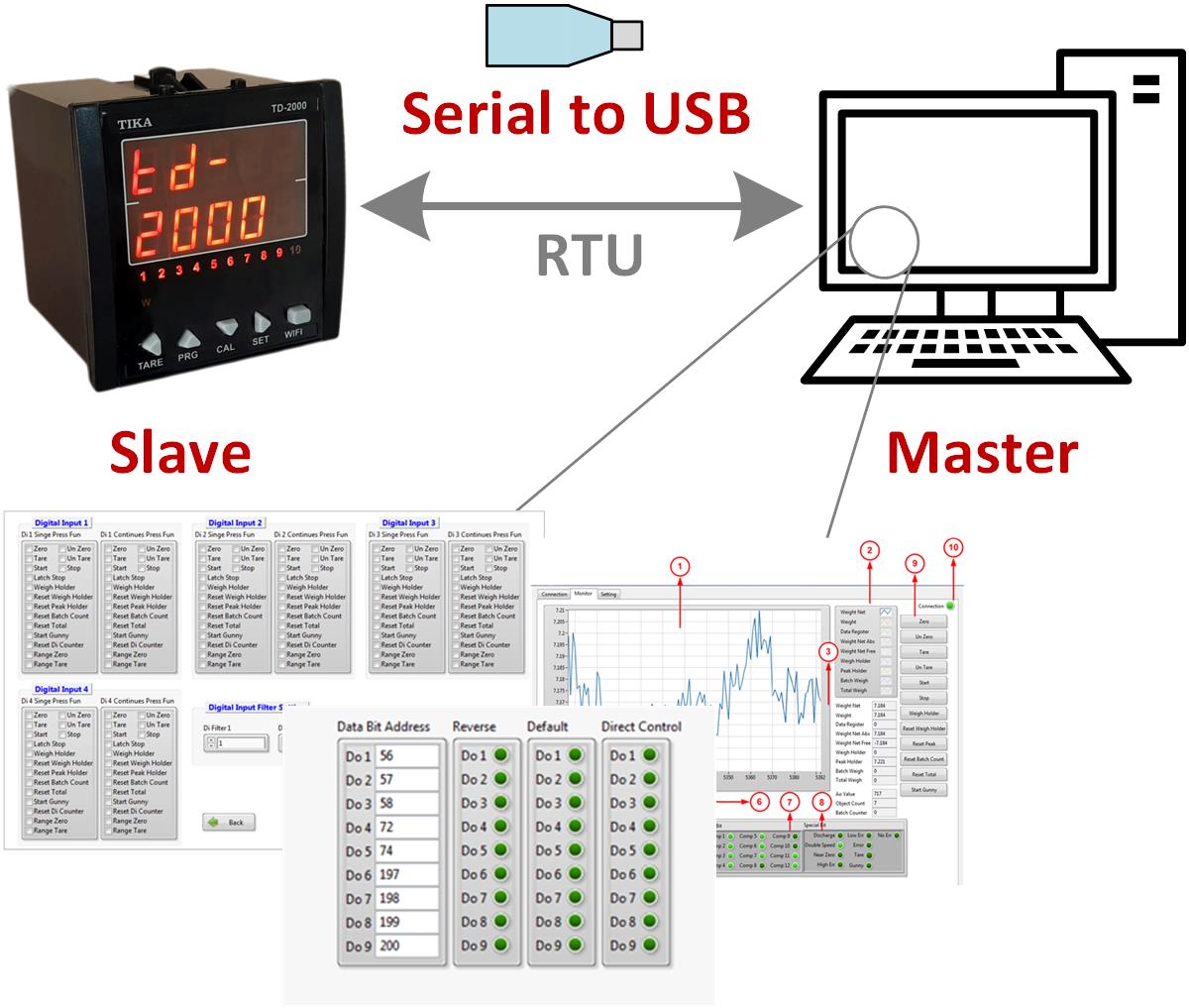

• امکان تنظیمات و کالیبراسیون از طریق نرم افزار کامپیوتری

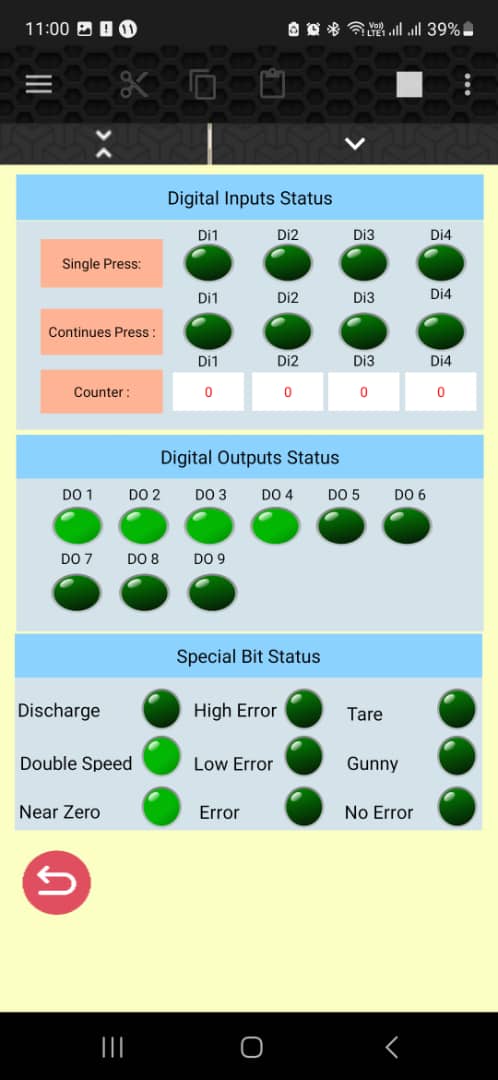

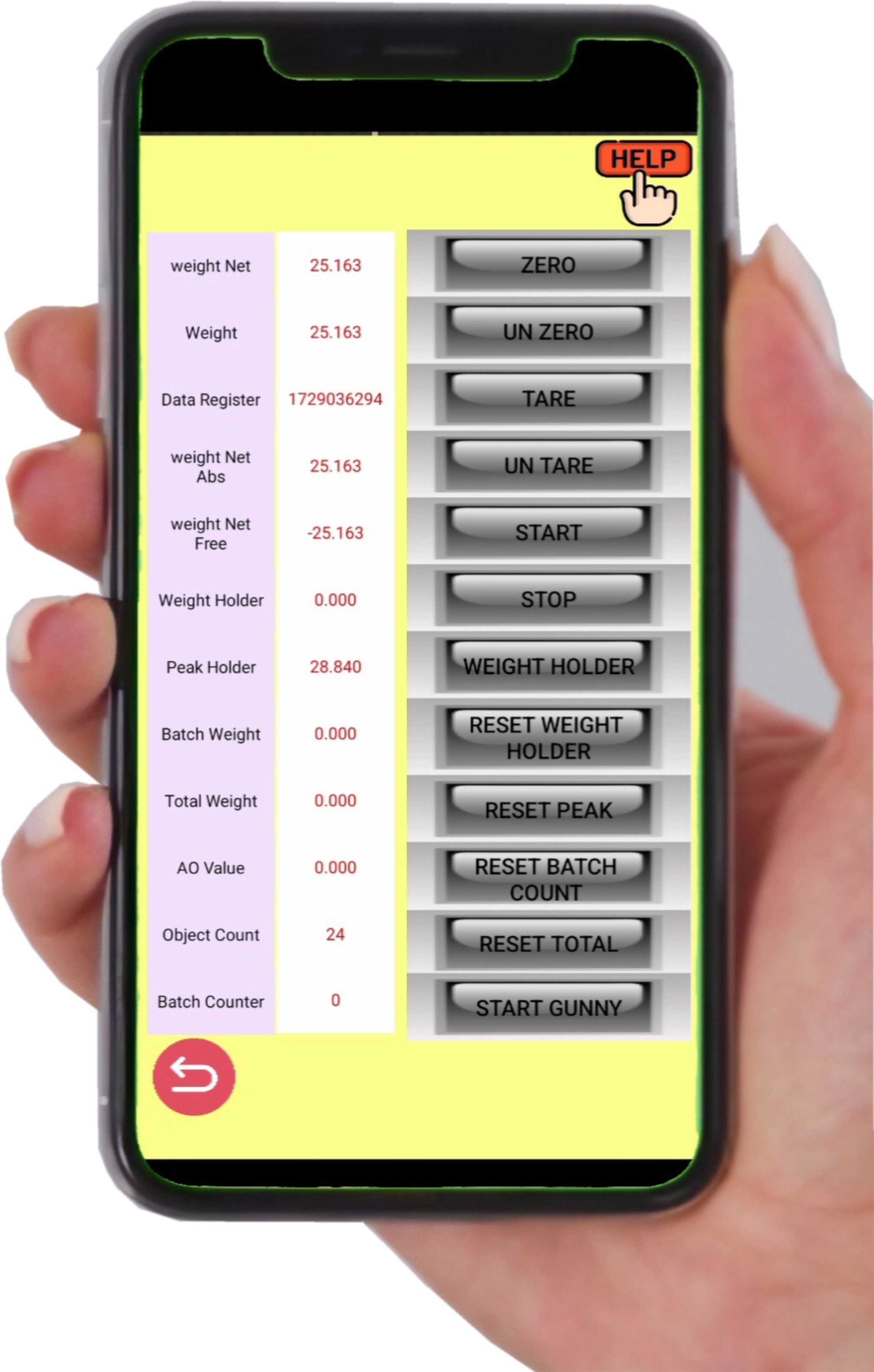

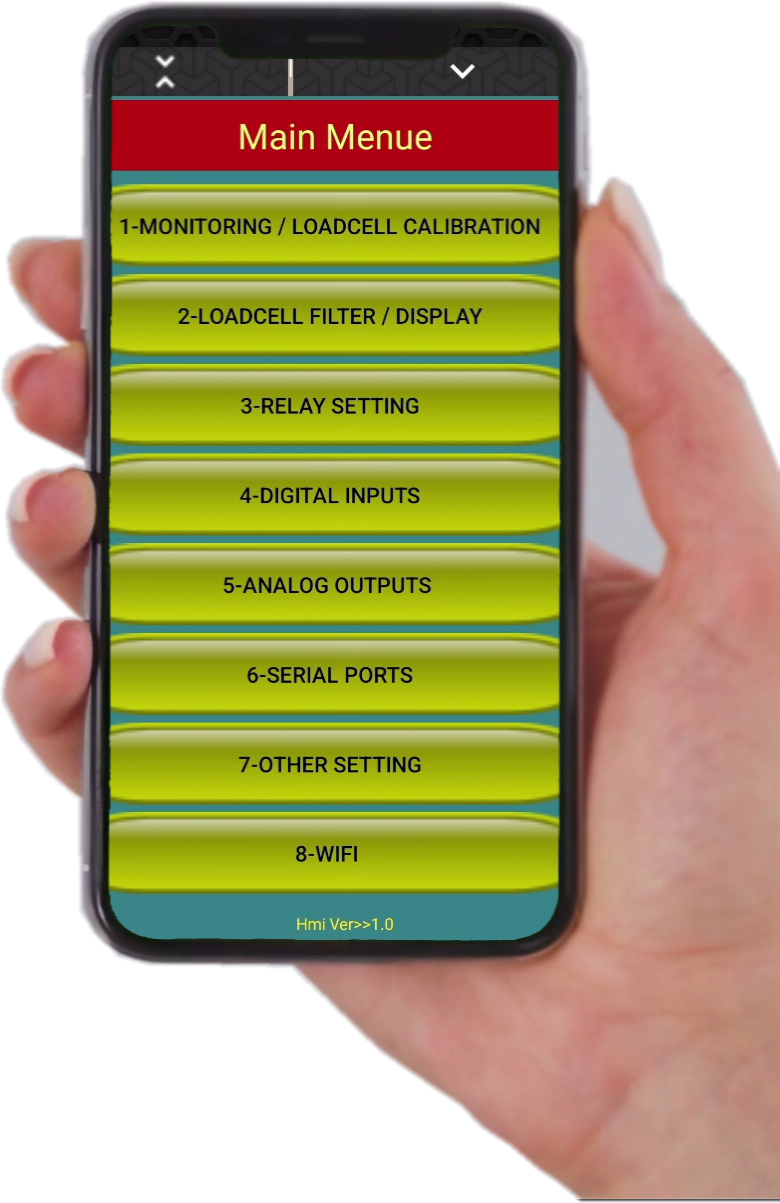

• مجهز به ارتباط وایفای جهت سهولت تنظیمات و کالیبراسیون با گوشی موبایل به همراه نرم افزار اندروید
• امکان تنظیمات و کالیبراسیون از طریق نرم افزار کامپیوتری
• قابل استفاده درتوزین الکتریکی،سیستم های توزین صنعتی

معرفی نمایشگر وزن TD-2000:

نمایشگر لودسل نشان دهنده وزن  TD-2000 یکی از کاملترین وپیشرفته ترین دستگاهها جهت توزین الکتریکی (نمایش وکنترل وزن) در کاربردهای توزین صنعتی به حساب می آید. همچنین با پارامتر هایی که برای رله های خروجی تعریف شده است نحوه رله زنی بسیار انعطاف پذیر می باشد .از ویژگی های بارز این نمایشگر لودسل می توان به موارد زیر اشاره کرد:

• منوهای ساده و قابل فهم برای اپراتور با سطح دسترسی متفاوت
• الگوریتم فرامین رله انعطاف پذیر بر حسب کاربردهای مختلف در صنایع
• سرعت رله زنی بالا جهت دقت بالا در بارگیری و تخلیه

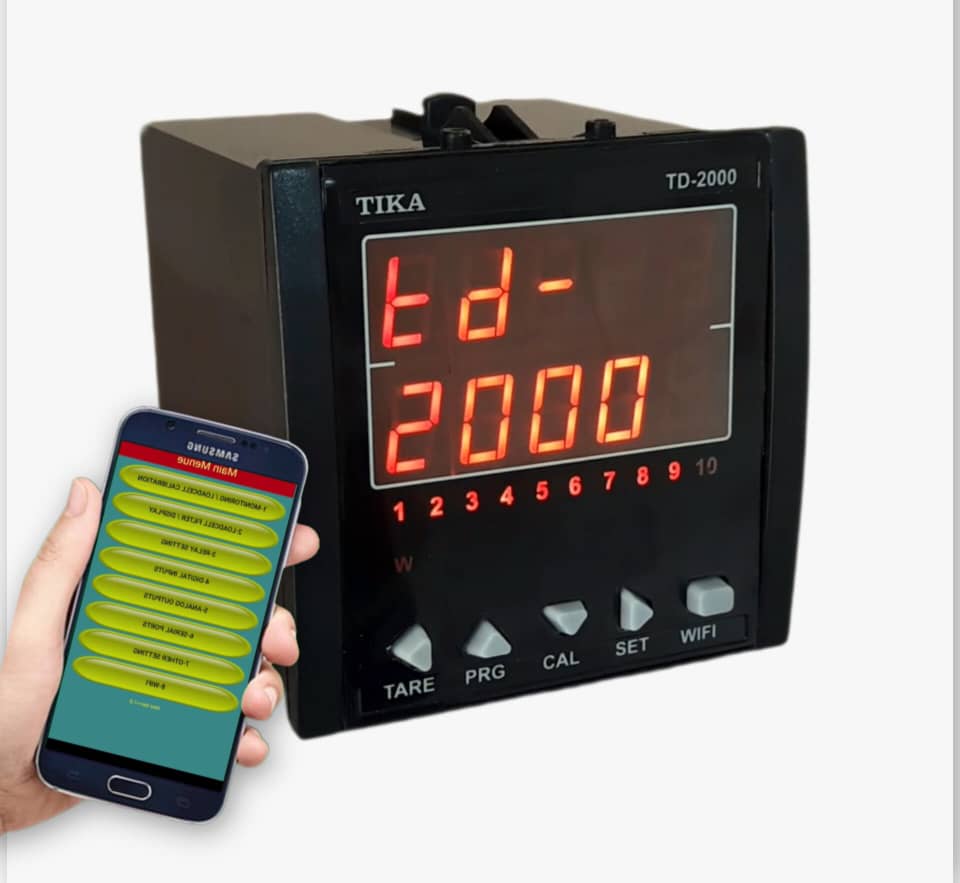

• مجهز به ارتباط وایفای جهت سهولت تنظیمات پارامترها و کالیبراسیون دستگاه از طریق گوشی موبایل
• دقت اندازه گیری در شرایط و محیط های با نویز شدید و نوسانات مکانیکی
• قابلیت شبکه کردن چند دستگاه روی یک باس و اتصال به انواع PLC و HMI

کاربردها نشاندهنده وزن:

سرعت واندازه گیری دقیق این نشاندهنده وزن (نمایشگرلودسل) آنرا مناسب برای استفاده در صنایع مختلف نموده است:

• صنعت بچینگ
• باسکول های سنگین
• سیستمهای کنترل وزن در صنعت بسته بندی
• کیسه پرکن
• صنایع غذایی
• اندازه گیری های نیرو گشتاور
• صنایع شیمیایی
• انواع سیستم های توزین صنعتی
• و

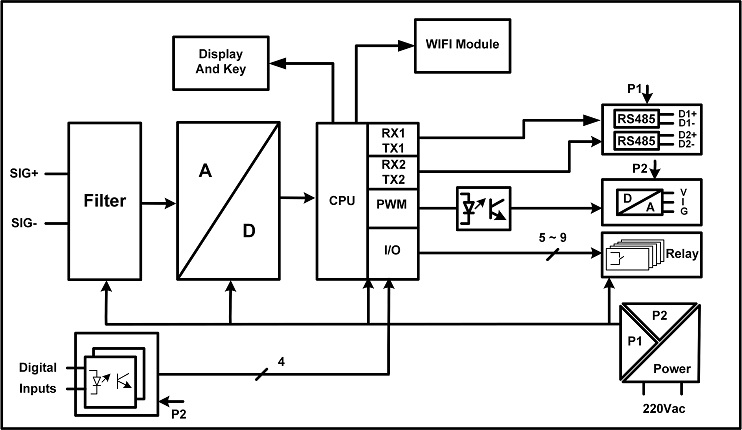

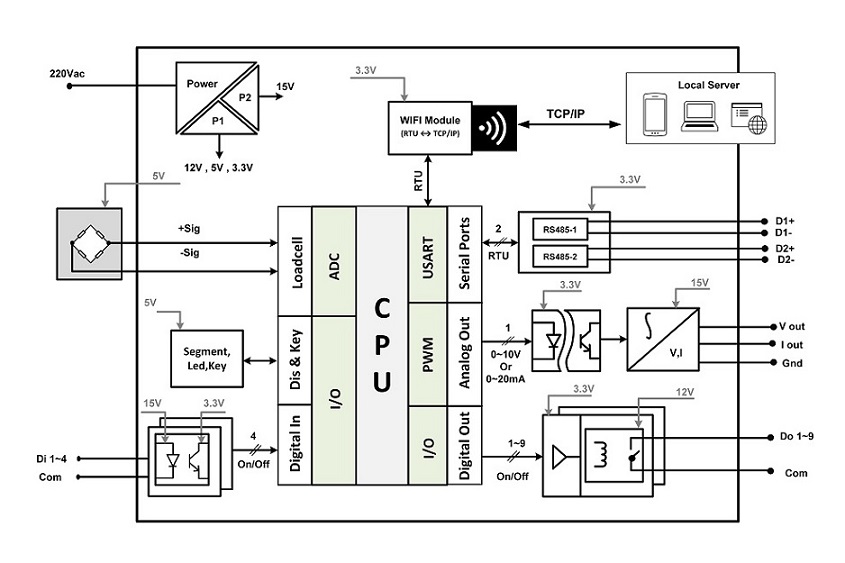

بلوک دیاگرام نمایشگر و کنترلر وزن TD-2000-W:

نمایشگر لودسل مدل TD-2000-W یک تجهیز پیشرفته و صنعتی جهت مدیریت دقیق فرآیند‌های توزین الکتریکی و کنترل وزن در پروژه‌‌های اتوماسیون است. این دستگاه با بهره‌گیری از معماری ایزوله و مبدل آنالوگ به دیجیتال (ADC) ۲۴ بیتی و قابلیت ارتباط بی‌سیم، دقت و پایداری بالایی را در سخت‌ترین شرایط محیطی و نویز‌های شدید صنعتی ارائه می‌دهد.

تحلیل بخش‌های اصلی مدار:

مدیریت تغذیه (Power Management): دستگاه با ورودی استاندارد 220V AC تغذیه می‌شود. واحد تغذیه داخلی با تفکیک ولتاژهای 5V (برای تحریک لودسل)، 3.3V (بخش پردازشی)، 12V (بخش رله‌ها) و ریل اختصاصی 15V (بخش آنالوگ)، پایداری عملکرد دستگاه را تضمین کرده است.

ورودی لودسل: سیگنال‌های +Sig و -Sig با دقت بسیار بالا توسط واحد ADC پردازش می‌شوند تا کمترین خطای اندازه‌گیری حاصل شود.

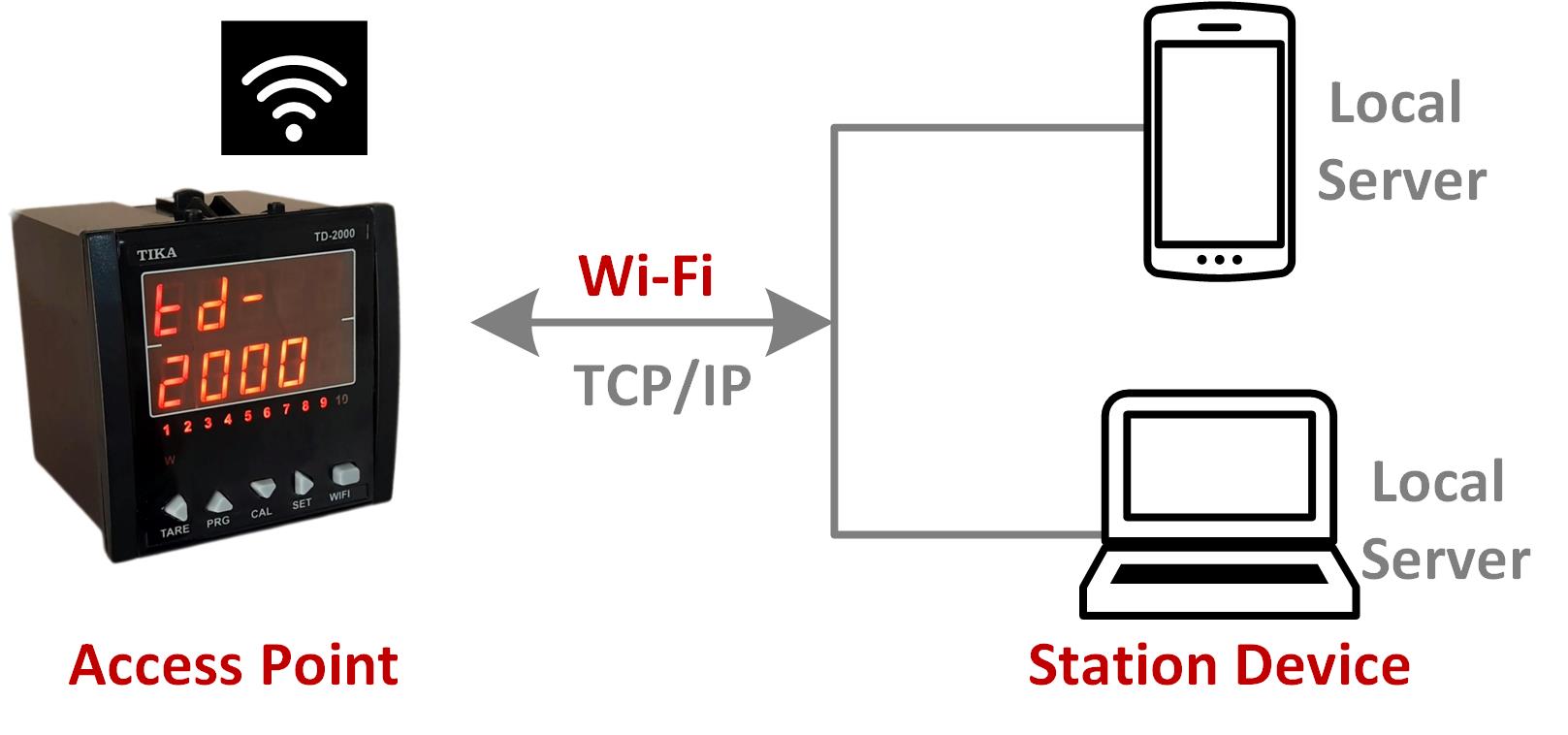

ارتباط بی‌سیم و شبکه (WIFI Module): مجهز به ماژول داخلی WIFI جهت تبدیل پروتکل RTU به TCP/IP است. این ویژگی امکان مانیتورینگ و کنترل از راه دور را تحت شبکه و اتصال به Local Server فراهم می‌آورد.

ورودی دیجیتال (Digital In): چهار ورودی دیجیتال (Di 1~4) از طریق یک مسیر ایزوله به CPU متصل شده و برای دریافت سیگنال‌های منطقی استفاده می‌شود.

خروجی آنالوگ (Analog Out): دستگاه دارای یک کانال خروجی آنالوگ است که سیگنال این کانال به‌صورت ولتاژی (Vo 1) یا جریانی (Io 1) ارائه می‌شود. این خروجی‌ها برای انتقال مقادیر اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات در کاربردهای صنعتی به‌کار می‌روند. این بخش امکان ارائه سیگنال‌های استاندارد 0~10V یا 0~20mA را فراهم می‌کند.

خروجی‌های دیجیتال (Digital Out): دارای نه کانال خروجی Do 1~9 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی  On/Off است.

ارتباطات و مانیتورینگ: TD-2000-W مجهز به دو پورت مستقل RS485 است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.

رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment،  LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

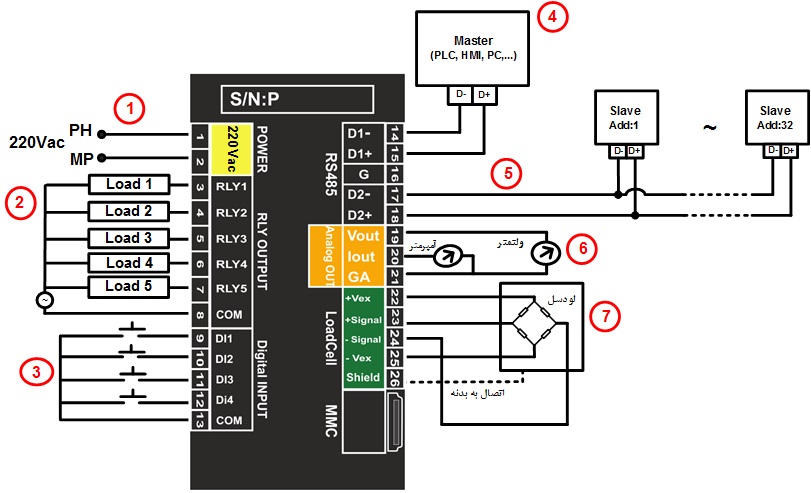

سیم بندی کلی دستگاه
