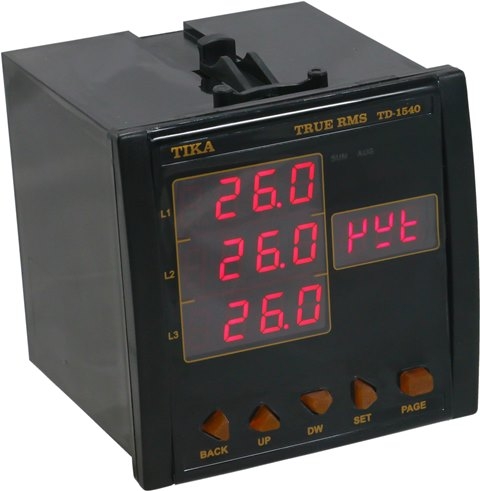

پاور میتر سه فاز تابلویی TD-1540

ویژگی نمایشگر برق سه فاز TD-1540:

–  TRUE RMS
–  کلاس دقت 0.5برای ولتاژ و جریان
–  کلاس دقت1برای توان(مدل مولتی-پسوند M)
–  انتخاب ضریب CTوPT  بصورت نرم افزاری
–  قابليت انجام کالیبراسیون بصورت نرم افزاری
–  دارای قابلیت محاسبه ارای قابلیت محاسبه 30پارامتر (در مدل های با پسوند M)
–  امکان شبکه کردن وقابلیت اتصال بهPC، PLC،HMIولاگرصنعتی  درمدل هایTD-1540M

معرفی نمایشگر برق سه فاز TD-1540:

این دستگاه برای اندازه گیری ولتاژ (خطي و فازي) و جريان (در مدل های با پسوند A،V،VA)
و سایر پارارمتر ها شامل فرکانس ،توان ظاهری و 3 پارامتر دیگر (در مدل های با پسوند M)به کار می رود.همینطور مدل TD-1540-Mدارای پورت سریال می باشد و به منظور ارسال داده به کامپیوتر و یا شبکه کردن  چندین دستگاه و مشاهده و ثبت اطلاعات در PC،HMI،PLCودیتا لاگر صنعتی TM-1910مورد استفاده قرار میگیرد.همچنین در این مدل امکان تنظیم پارامترها و کالیبراسیون توسط پورت سریال و نرم افزار PCهمراه دستگاه امکان پذیر می باشد.

کاربردها:
- مدیریت شبکه برق
- تابلو سازی

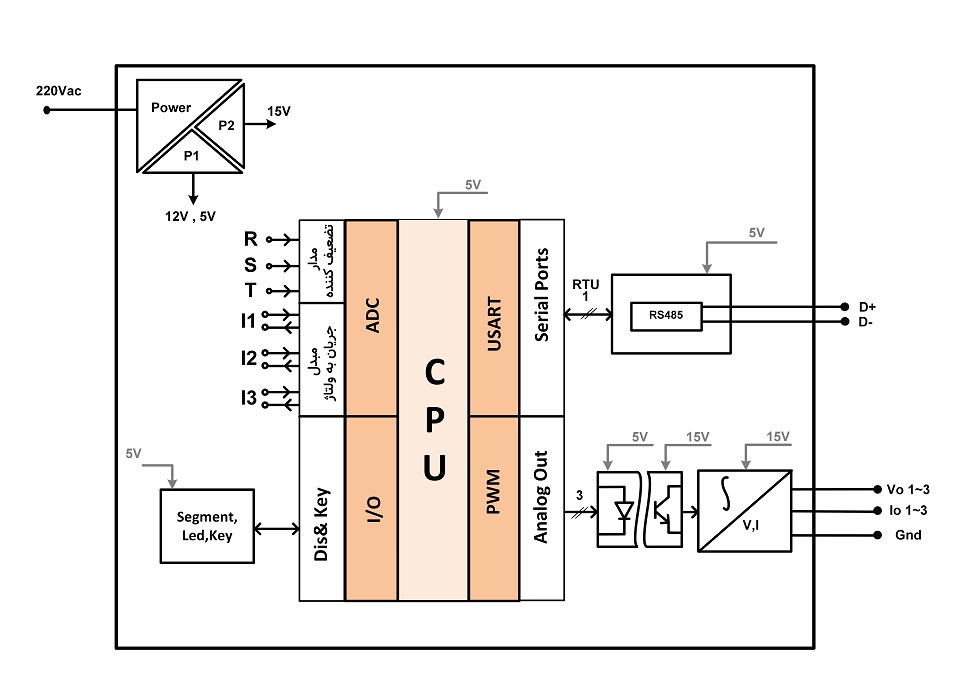

بلوک‌ دیاگرام ترانسمیتر و کنترلر سه‌فاز TD-1540:

ترانسمیتر مدل TD-1540 یک راهکار جامع و صنعتی جهت مدیریت دقیق پارامترهای الکتریکی در سیستم‌های سه‌فاز است. این تجهیز با بهره‌گیری از معماری ایزوله و پورت‌ ارتباطی استاندارد، امکان اندازه‌گیری، تبدیل و انتقال داده‌های برق قدرت را به سیستم‌های کنترل مرکزی با دقت مناسب کاربردهای صنعتی فراهم می‌آورد.

تحلیل بخش‌های اصلی مدار:

مدیریت تغذیه (Power Management): این دستگاه با ورودی 220V AC تغذیه می‌شود. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، انرژی لازم برای بخش‌های پردازشی، درایور رله‌ها و قسمت‌های آنالوگ را تأمین می‌کند. این ساختار به پایداری عملکرد بخش‌های مختلف دستگاه در محیط‌های صنعتی کمک می‌کند.

واحد اندازه‌گیری (Measurement Unit): دستگاه دارای ورودی‌های مجزا برای اندازه‌گیری ولتاژ فازهای R، S و T و سه مسیر اندازه‌گیری جریان (I1~I3) است. سیگنال‌های ولتاژ پس از عبور از مدار تضعیف‌کننده و سیگنال‌های جریان پس از تبدیل جریان به ولتاژ، به واحد ADC منتقل می‌شوند تا پردازش و به داده‌های دیجیتال تبدیل شوند.

خروجی‌ آنالوگ (Analog Out): دستگاه دارای سه کانال خروجی آنالوگ است که سیگنال هر کانال به‌صورت ولتاژی (Vo 1~3) یا جریانی (Io 1~3) ارائه می‌شود. این خروجی‌ها برای انتقال مقادیر اندازه‌گیری‌شده یا کنترل پیوسته تجهیزات در کاربردهای صنعتی به‌کار می‌روند. این بخش امکان ارائه سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند.

ارتباطات و مانیتورینگ: TD-1540 مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.

رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment،  LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.
