پاور میتر تکفاز ریلی TM-1510

ویژگی های ترانسمیتر برق تکفاز TM-1510:

–  ورودی ولتاژ (Max 500 Vac) و جریان (Max 5 Aac) بدون اتصال PT  و CT خارجی
–  امکان شبکه کردن چندین ماژول (ماکزیمم 247  ماژول) روی Bus دو سیمه
– خروجی آنالوگ 20~4 mA یا 10/5~0 ولت
–  خروجی سریال RS 232 و RS485 (ModBus – RTU)
–  به همراه نرم افزار جهت تنظیمات و کالیبره و مانیتورینگ
–  قابلیت اتصال به … , Indicator , HMI , PC , PLC
–  تغذیه ایزوله از ورودی ها و خروجی ها 1 KVac
–  قابلیت مانیتورینگ تمامی پارامترهای دستگاه
–  قابلیت اتصال CT و PT خارجی
–  یک کانال ورودی دیجیتال
–  یک کانال خروجی رله

معرفی ترانسمیتر برق تکفاز TM-1510:

این دستگاه برای اندازه گیری کمیت های برق استفاده می شود که می تواند به یک مصرف کننده تك فاز متصل شده و کمیت های برق آنرا اندازه گیری کرده و توسط PC، HMI، PLC آنها را مانیتورینگ كرد. خانواده ترانسمیتر کمیت های برق تك فاز شامل سه گروه محصول می باشد:

1–  ولتمتر                   2-  ولتمتر و آمپرمتر                   3– مولتی متر AC

کمیت هایی که توسط این دستگاه پردازش می شود شامل ولتاژ، جریان، توان اکتیو، توان رکتیو، ضریب قدرت، فرکانس و … می باشد همچنین قابلیت تشخیص نوع مصرف کننده از لحاظ سلفی یا خازنی را دارا می باشد.

ورودی دستگاه ممکن است یک سیگنال که دارای اعوجاج و هارمونیک است باشد بعنوان مثال سیگنال جریان ورودی Inverter و یا درایورهای SCR و … که در تمامی حالات مقادیر RMS به صورت دقیق و با دقت% 0.5  اندازه گیری می شود. کمیت های اندازه گیری شده هر کدام به طور مجزا می توانند به خروجی آنالوگ وصل شده و یا با توجه به Set point های تعریف شده خروجی رله را تحریک کند.
توسط پورت سریال (Modbus RTU) RS485 می توان چندین دستگاه را توسط BUS دو سیمه به هم وصل نمود و به صورت شبکه تمامی دستگاه ها را مانیتور نموده و پارامتر های اندازه گیری شده آنها را مشاهده نمود.
کاربردها:
- مدیریت شبکه برق
- اتوماسیون صنعتی برق
- تابلو سازی

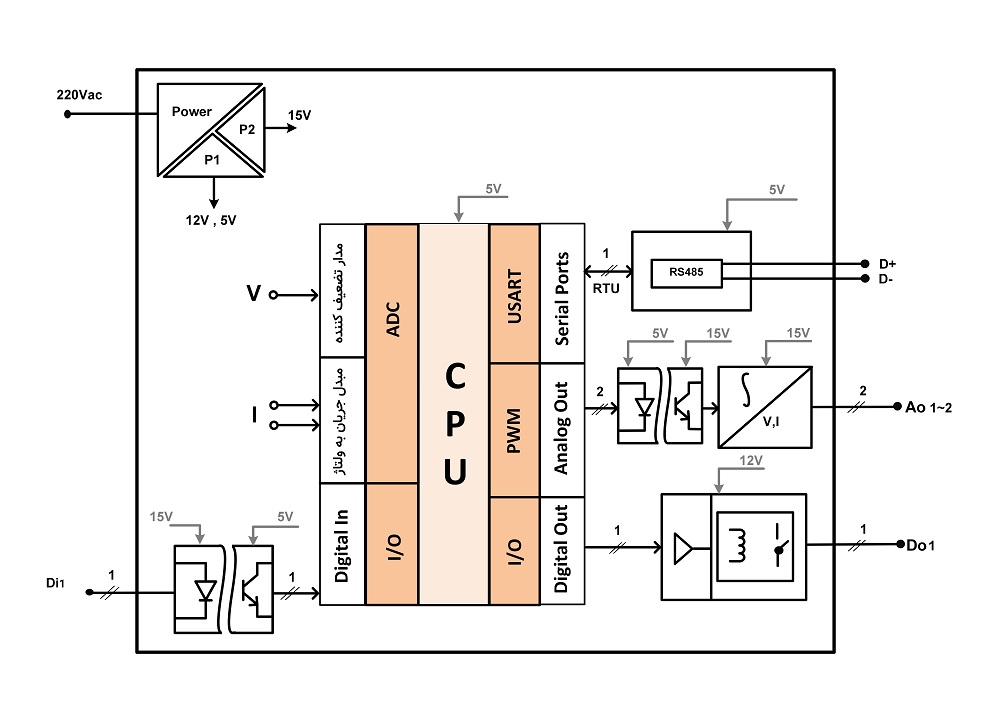

بلوک‌ دیاگرام ترانسمیتر و کنترلر تک‌فاز TM-1510:

ترانسمیتر و نمایشگر تک‌فاز TM-1510 تجهیز تخصصی جهت مدیریت دقیق و مانیتورینگ پارامترهای الکتریکی در شبکه‌های تک‌فاز صنعتی طراحی شده است. این دستگاه با دریافت مستقیم سیگنال‌های ولتاژ و جریان، پردازش آن‌ها در هسته مرکزی و ارائه خروجی‌های آنالوگ، رله‌ای و دیجیتال تحت شبکه، امکان کنترل و پایش کامل خطوط قدرت را فراهم می‌سازد.

تحلیل بخش‌های اصلی مدار:

 مدیریت تغذیه (Power Management): این دستگاه با ورودی 220V AC تغذیه می‌شود. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، انرژی لازم برای بخش‌های پردازشی، درایور رله‌ها و قسمت‌های آنالوگ را تأمین می‌کند. این ساختار به پایداری عملکرد بخش‌های مختلف دستگاه در محیط‌های صنعتی کمک می‌کند.

واحد اندازه‌گیری و پردازش (Measurement Unit & CPU):

مسیر ولتاژ (V): سیگنال ولتاژ ورودی پس از عبور از «مدار تضعیف‌کننده» جهت استانداردسازی سطح سیگنال، به واحد ADC منتقل می‌شود.

مسیر جریان (I): سیگنال جریان ورودی از طریق «مبدل جریان به ولتاژ» به سطح ولتاژ متناسب تبدیل شده و به واحد ADC هدایت می‌گردد.

 ورودی دیجیتال (Digital In): یک ورودی دیجیتال (Di 1) از طریق یک مسیر ایزوله به CPU متصل شده و برای دریافت سیگنال‌های منطقی استفاده می‌شود.

خروجی‌ آنالوگ (Analog Out): دارای دو کانال خروجی Ao 1~2 جهت کنترل پیوسته تجهیزات با دقت بالا است. این بخش امکان ارائه خروجی به صورت سیگنال‌های استاندارد 0V~10V یا 0mA~20mA را فراهم می‌کند.خروجی‌ دیجیتال (Digital Out): دارای یک کانال خروجی Do 1 جهت کنترل رله‌ای برای فرامین حفاظتی یا کنترلی  On/Off است.

ارتباطات و مانیتورینگ: TM-1510 مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.
