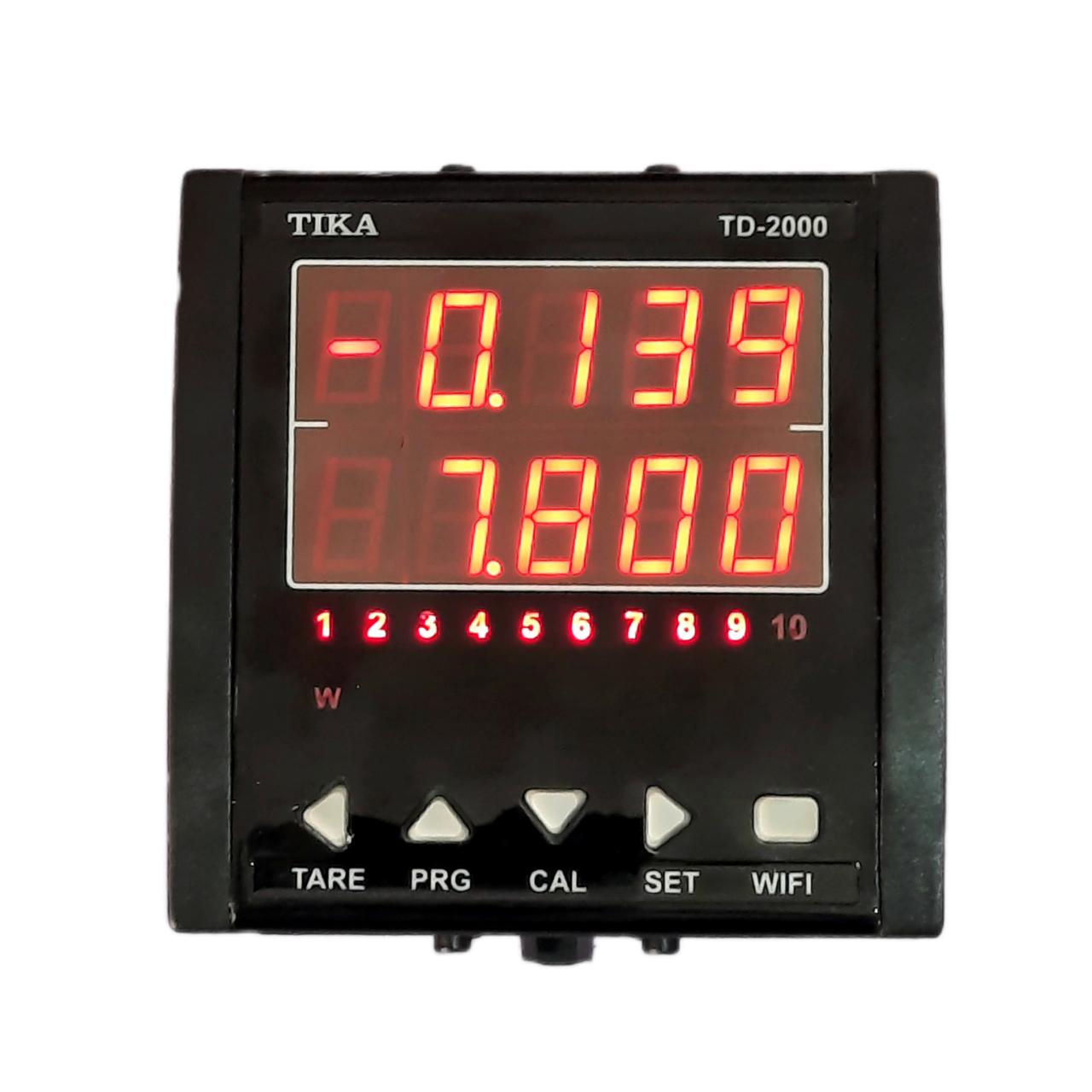

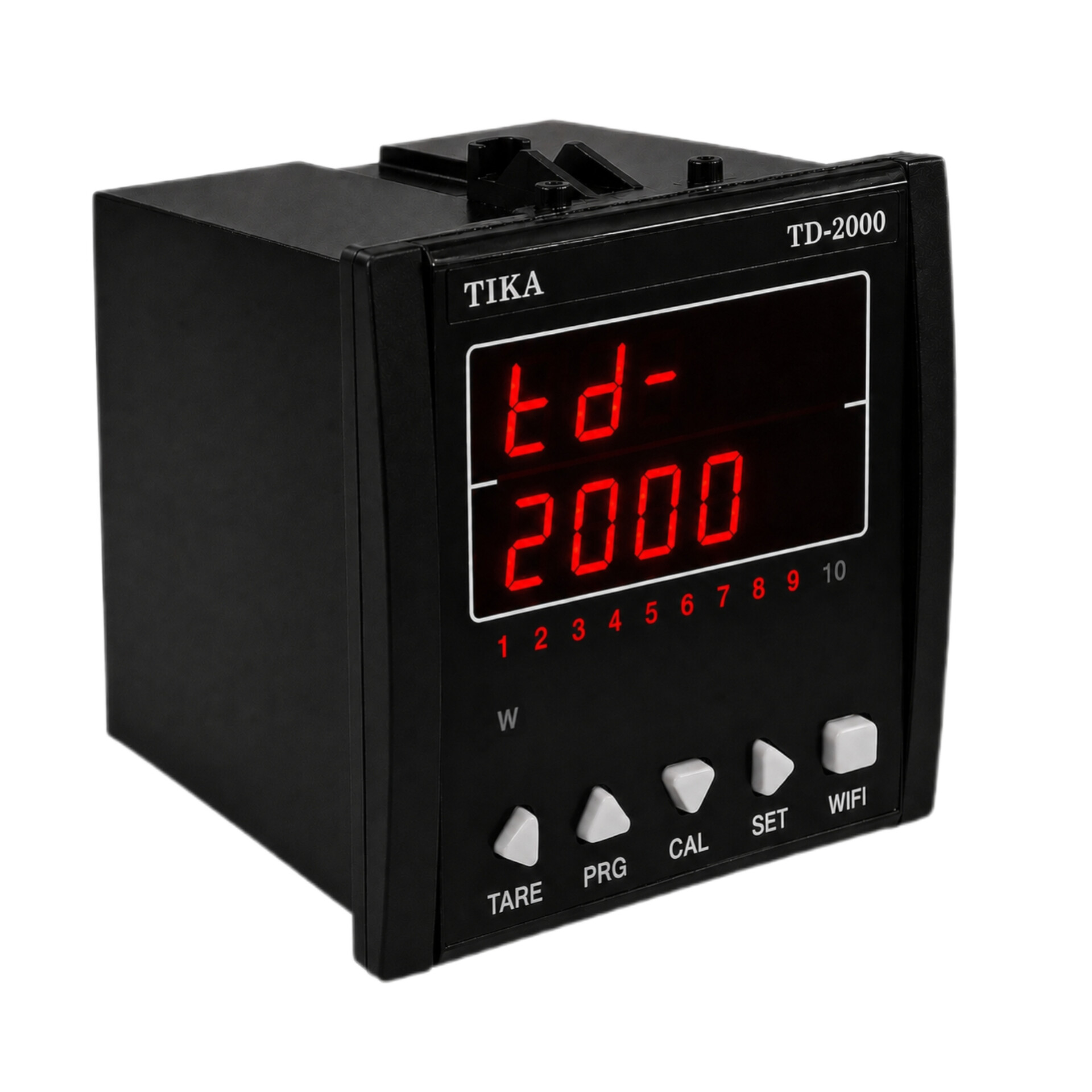

نمایشگر وزن TD-2000 با دو پورت(مستر/اسلیو)

ویژگی های نمایشگر وزن TD-2000:

* مبدل آنالوگ به دیجیتال با دقت 24 بیتی
* مبدل آنالوگ به دیجیتال با دقت داخلی 16 بیتی
* ایزولاسیون تغذیه از سیگنال ورودي ( لودسل )
* ایزولاسیون خروجی آنالوگ از سنسور وزن
* سرعت رله زنی بالا ( 20 بار در ثانیه )
* سرعت نمونه برداري وزن
* داراي مدهاي کاري اتوماتیک و دستی براي بارگیري
* امکان تعریف فیلترهاي دیجیتال جهت حذف اثرات نویز و لرزش
* ورودي انواع  load cell یا   Strain gauge به صورت 4 سیمه یا 6 سیمه
* امکان کالیبراسیون به دو روش وزنه هاي استاندارد و مشخصات لودسل
* امکان تعریف تایمرهاي تاخیر در وصل و قطع براي تمام رله ها
* داراي صفحه نمایشگر جهت نمایش مقادیر اندازه گیري شده و انجام تنظیمات
* امکان Scale بندي مقدار خروجی آنالوگ بر اساس وزن یا مقدار سایر پارامترهاي دستگاه
* داراي ماژول WIFI جهت تبادل داده در شبکه هاي مبتنی بر اینترنت اشیا یا WIFI (به زودی)
* امکان تبادل داده در شبکههاي مدباس با پروتکلهاي RTU-Modbus
* قابلیت کارکرد پورتهاي سریال در مدهاي Continues/Slave/Master
* رنج وسیع باود ریت پورتهاي  RS485 :  (57400~2400)
* امکان توسعه ورودي ها و خروجی ها از طریق پورتهاي سریال
* امکان ارسال و دریافت داده از تجهیزات دیگر به صورت مستقیم بدون نیاز به مستر
* قابل اتصال به انواع PLC, HMI , PC , Indicator و امکان شبکه کردن چندین دستگاه روي Bus دو سیمه
* قابلیت برنامه ریزي براي تک تک رله ها (فرمان به دریچه ها ، بعنوان رله تخلیه ، رله کیسه گیر ، رله هاي دو سرعته )

معرفی نمایشگر وزن TD-2000:

نمایشگر لودسل نشان دهنده وزن  TD-2000 یکی از کاملترین وپیشرفته ترین دستگاهها جهت توزین الکتریکی (نمایش وکنترل وزن) در کاربردهای توزین صنعتی به حساب می آید. همچنین با پارامتر هایی که برای رله های خروجی تعریف شده است نحوه رله زنی بسیار انعطاف پذیر می باشد .از ویژگی های بارز این نمایشگر لودسل می توان به موارد زیر اشاره کرد:

• منوهای ساده و قابل فهم برای اپراتور با سطح دسترسی متفاوت
• الگوریتم فرامین رله انعطاف پذیر بر حسب کاربردهای مختلف در صنایع
• سرعت رله زنی بالا جهت دقت بالا در بارگیری و تخلیه
• دقت اندازه گیری در شرایط و محیط های با نویز شدید و نوسانات مکانیکی
• قابلیت شبکه کردن چند دستگاه روی یک باس و اتصال به انواع PLC و HMI

معرفی

دستگاه TD-2000 تقویت­کننده،ترانسمیتر،کنترلر و نمایشگر تک­کانال وزن و قابل اتصال به انواع لودسل­ می­باشدکه امکان ارسال پارامتر وزن به نقاط دیگر ، به صورت خروجی آنالوگ و خروجی سریال در آن تعبیه گردیده است . تغییرات وزنی روی لودسل ممکن است به صورت افزایشی و یا کاهشی باشد که این محصول قادر به اندازه­گیری و کنترل هر دو نوع می­باشد.

پس از تنظیم یا اسکیل بندی پارامتر­های مربوط به خروجی آنالوگ، می­توانید در ازای بازه ­مشخصی از وزن، خروجی آنالوگ ولتاژی و یا جریانی را به کارت­های Data نصب شده در PC،کارت­های آنالوگPLC  و...منتقل کنید.

• خروجی آنالوگ ولتاژی :  قابل تنظیم در رنج  0~10Vdc
• خروجی آنالوگ جریانی :  قابل تنظیم در رنج 0~20mAdc

امکان اتصال دستگاه به شبکه­های مدباس و انتقال داده­ها به صورت RTU یا Continues از طریق هردو پورت سریال RS485 امکان پذیر می­باشد. دستگاه به صورت عادی با پروتکل Modbus-RTU با تجهیزات دیگر تبادل داده کرده و در صورتی که دستگاه TD-2000با قابلیت WIFI تهیه شود می­تواند با پروتکل Modbus-TCP/IPنیز در شبکه­های مودباس حضور داشته و تبادل داده کند، در واقع ماژول WIFIدر این دستگاه مانند یک Gateway عمل نموده و رابطی است بین دو پروتکل Modbus-RTU و Modbus-TCP/IP ، در این صورت کاربر می­تواند از طریق WIFIبه صورت محلی داده­های دستگاه TD-2000 را روی یک سرور و یا نرم­افزار تلفن همراه پایش و کنترل کند.همین­طور رله­های دستگاه ، برنامه پذیر هستند و می­توان با تنظیم پارامترهای مربوطه، مقدار وزن را ، با ست پوینت­های مدنظر به شکل­های گوناگون مقایسه و نتیجه را به صورت فرمان قطع و وصل به دریچه­ها و یا سایر تجهیزات توزین منتقل کرد.

کاربردها نشاندهنده وزن:

سرعت واندازه گیری دقیق این نشاندهنده وزن (نمایشگرلودسل) آنرا مناسب برای استفاده در صنایع مختلف نموده است:

• صنعت بچینگ
• باسکول های سنگین
• سیستمهای کنترل وزن در صنعت بسته بندی
• کیسه پرکن
• صنایع غذایی
• اندازه گیری های نیرو گشتاور
• صنایع شیمیایی
• انواع سیستم های توزین صنعتی



امکانات

• دارای دو پورت سریال RS485
• دارای چهار ورودی دیجیتال با قابلیت تنظیم عملکرد هریک به صورت جداگانه
• دارای نرم ­افزار رایگان TM-Setting جهت انجام تنظیمات و مانیتورینگ
• دارای دو ردیف نمایشگر که امکان نمایش پارامترهایی مختلف را دارند
• دارای خروجی آنالوگ ولتاژ یا جریان 0~5/10V) یا 0/4~20mA )
• دارای 9 خروجی رله با امکان تعریف چندین نوع برنامه
• دارای یک کانال ورودی لودسل

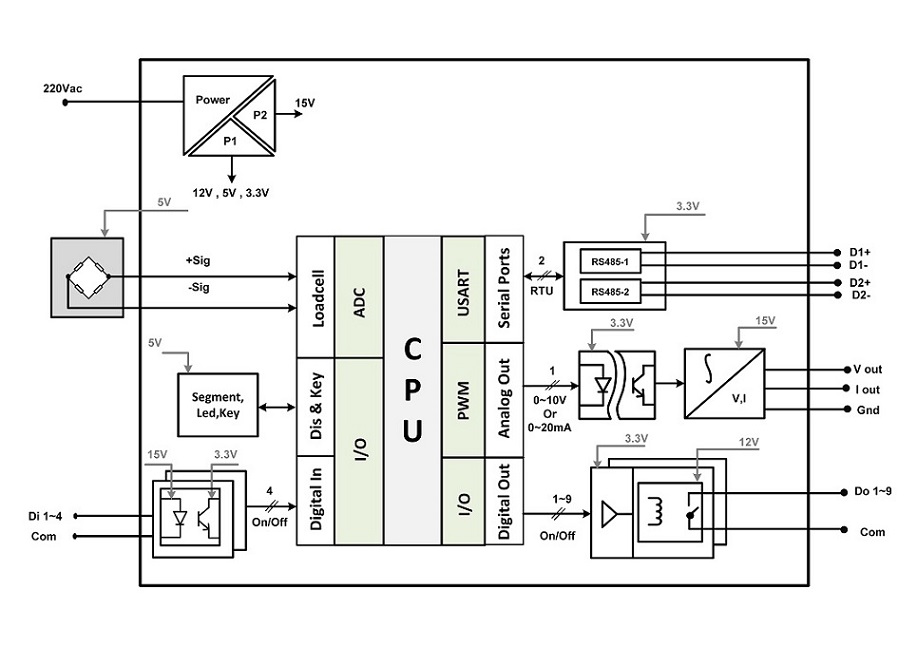

بلوک دیاگرام

سیم بندی کلی دستگاه
