رطوبت هوا یکی از مهمترین پارامترهای محیطی در بسیاری از کاربردهای صنعتی، آزمایشگاهی و حتی خانگی است. کنترل دقیق رطوبت در محیطهایی مانند گلخانهها، صنایع غذایی، داروسازی، انبارها، اتاقهای سرور و سیستمهای تهویه مطبوع اهمیت زیادی دارد. تغییرات رطوبت میتواند بر کیفیت محصولات، عملکرد تجهیزات و حتی سلامت انسان تأثیر بگذارد.
به همین دلیل اندازهگیری دقیق رطوبت هوا همواره یکی از موضوعات مهم در مهندسی ابزار دقیق بوده است. در طول زمان روشهای مختلفی برای سنجش رطوبت توسعه یافتهاند که از روشهای مکانیکی ساده تا سنسورهای دیجیتال پیشرفته را شامل میشوند.
در این مقاله ابتدا انواع رطوبت و روشهای مختلف اندازهگیری رطوبت هوا بررسی میشود، سپس سنسور دیجیتال SHT30 معرفی خواهد شد و در ادامه ترانسمیترهای صنعتی اندازهگیری دما و رطوبت و محصولات شرکت مهندسی تیکا مورد بررسی قرار میگیرند.
چند تعریف اولیه از رطوبت :
رطوبت مطلق (Absolute Humidity):
- رطوبت مطلق عبارت است از مقدار واقعی بخار آب موجود در حجم معینی از هوا (معمولاً به گرم بر متر مکعب بیان میشود). این شاخص میزان بخار آب مطلق حاضر در هوا را مستقل از دما نشان میدهد و برخلاف رطوبت نسبی تغییرات دما تأثیر مستقیمی بر آن ندارد. رطوبت مطلق معمولاً در محاسبات علمی کاربرد دارد و نشاندهنده ظرفیت واقعی هوا برای نگهداری بخار آب است.
رطوبت نسبی (Relative Humidity):
- رطوبت نسبی به نسبت بخار آب موجود در هوا به بیشینه بخار آبی که هوا میتواند در دمای موجود در خود نگه دارد، گفته میشود. این نسبت به صورت درصدی (RH%) بیان میشود و اطلاعات مهمی درباره وضعیت رطوبت هوا و آسایش محیطی ارائه میدهد. رطوبت نسبی بالای 60% میتواند محیط را مرطوب و حس ناخوشایندی ایجاد کند، در حالی که رطوبت نسبی پایینتر از 30% ممکن است محیط را خشک و غیرمطلوب کند.
نقطه شبنم (Dew Point):
- دمایی است که در آن بخار آب موجود در هوا به حالت مایع تبدیل میشود.نقطه شبنم، دمایی است که در آن بخار آب موجود در هوا به حالت مایع تبدیل میشود و بر روی سطوح مختلف تشکیل قطرات آب میدهد. این دما نشاندهنده میزان اشباع هوا از بخار آب است و هر چه هوا مرطوبتر باشد، نقطه شبنم به دمای واقعی هوا نزدیکتر است. دانستن نقطه شبنم در بسیاری از زمینهها مانند هواشناسی، کشاورزی و تهویه مطبوع اهمیت دارد.
روشهای اندازهگیری رطوبت هوا
روشهای مختلفی برای اندازهگیری رطوبت وجود دارد که هر کدام بر اساس یک اصل فیزیکی متفاوت عمل میکنند.
روش سایکرومتری (Psychrometric Method)
یکی از روشهای کلاسیک اندازهگیری رطوبت استفاده از **سایکرومتر** است. این روش بر اساس اندازهگیری اختلاف دما بین دو دماسنج انجام میشود.
در سایکرومتر از دو دماسنج استفاده میشود:
- دماسنج خشک
- دماسنج تر
دماسنج تر با پارچه مرطوب پوشانده میشود. در اثر تبخیر آب از سطح پارچه، دمای دماسنج تر کاهش مییابد. اختلاف دمای بین دماسنج خشک و تر با استفاده از جدولهای سایکرومتریک به مقدار **رطوبت نسبی هوا (Relative Humidity)** تبدیل میشود.
این روش اگرچه ساده است اما برای سیستمهای اندازهگیری خودکار چندان مناسب نیست.

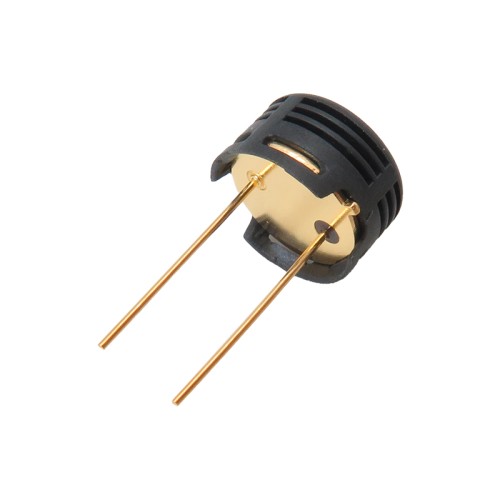

روش سنسورهای خازنی
یکی از رایجترین روشهای مدرن اندازهگیری رطوبت استفاده از **سنسورهای خازنی** است.
در این روش یک لایه پلیمر حساس به رطوبت بین دو الکترود قرار دارد. با تغییر رطوبت محیط، مقدار رطوبت جذب شده در این ماده تغییر میکند و در نتیجه **ظرفیت خازنی سنسور تغییر میکند**.
مدار الکترونیکی این تغییر را اندازهگیری کرده و آن را به مقدار رطوبت نسبی تبدیل میکند.
مزایای این روش:
- دقت مناسب
- پایداری خوب
- مصرف انرژی کم
- اندازه کوچک
روش سنسورهای مقاومتی
در سنسورهای مقاومتی از موادی استفاده میشود که مقاومت الکتریکی آنها با تغییر میزان رطوبت محیط تغییر میکند. این مواد معمولاً از پلیمرهای رسانا یا ترکیبات نمکی ساخته میشوند که با جذب بخار آب، هدایت الکتریکی آنها افزایش مییابد.
با اندازهگیری تغییر مقاومت این مواد میتوان میزان رطوبت محیط را تخمین زد. سنسورهای مقاومتی معمولاً قیمت پایینتری نسبت به سنسورهای خازنی دارند، اما ممکن است در برابر آلودگیهای محیطی یا تغییرات دما حساستر باشند.
روش اندازهگیری نقطه شبنم (Dew Point)
یکی دیگر از روشهای دقیق اندازهگیری رطوبت، تعیین **نقطه شبنم** است. نقطه شبنم دمایی است که در آن بخار آب موجود در هوا شروع به چگالش میکند.
در این روش سطحی بهصورت کنترل شده سرد میشود تا زمانی که اولین نشانههای چگالش روی آن ظاهر شود. دمای این سطح همان نقطه شبنم است و از آن میتوان مقدار رطوبت هوا را با دقت بالا محاسبه کرد.
این روش بیشتر در کاربردهای صنعتی دقیق مانند:
- صنایع گاز
- سیستمهای هوای فشرده
- صنایع پتروشیمی
- آزمایشگاههای مرجع
استفاده میشود.
سنسورهای دیجیتال اندازهگیری رطوبت
با پیشرفت فناوری الکترونیک، سنسورهای مجتمع دیجیتال توسعه یافتهاند که اندازهگیری **دما و رطوبت** را در یک تراشه کوچک انجام میدهند. این سنسورها معمولاً شامل بخشهای زیر هستند:
- عنصر حسگر رطوبت
- سنسور دمای دقیق
- مدار پردازش سیگنال
- مبدل آنالوگ به دیجیتال
- رابط ارتباطی دیجیتال
مزیت این سنسورها این است که تمام عملیات اندازهگیری و کالیبراسیون در داخل تراشه انجام میشود و خروجی آنها بهصورت داده دیجیتال در اختیار میکروکنترلر قرار میگیرد.
یکی از سنسورهای بسیار پرکاربرد در این حوزه **SHT30** است.

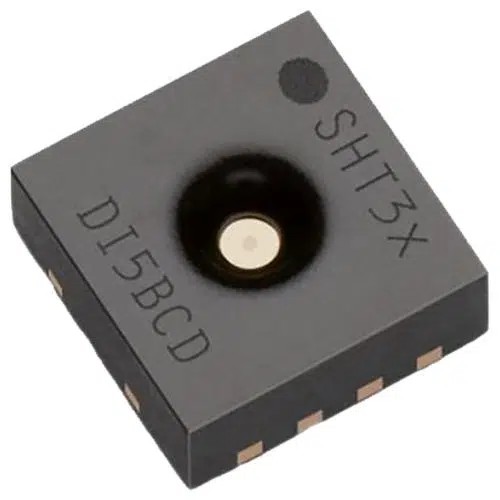

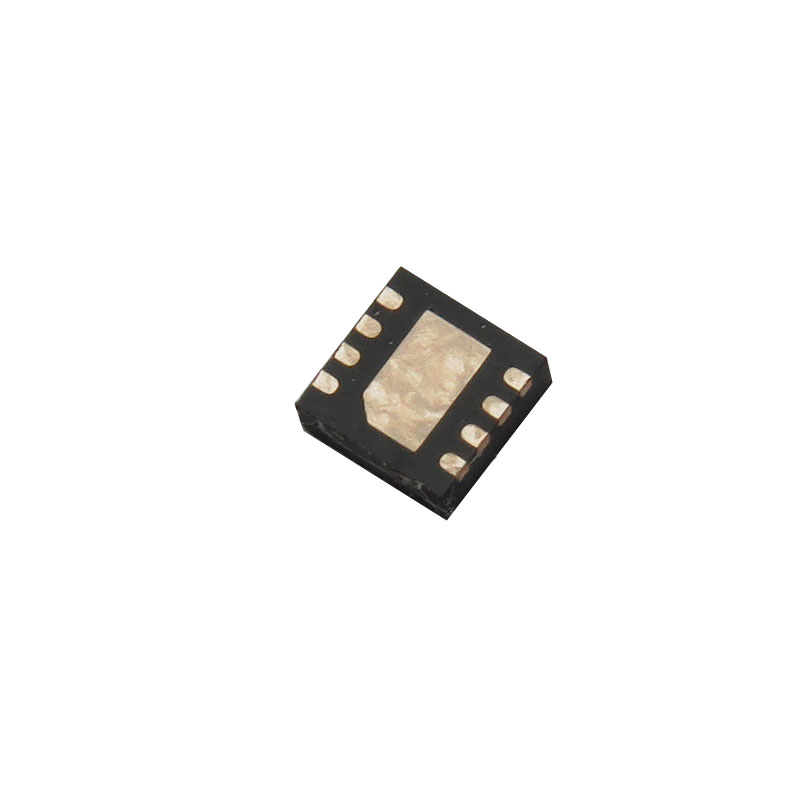

معرفی سنسور دما و رطوبت SHT30
سنسور **SHT30** یکی از محصولات شرکت Sensirion است که به طور گسترده در سیستمهای اندازهگیری محیطی مورد استفاده قرار میگیرد. این سنسور ترکیبی از یک سنسور رطوبت خازنی و یک سنسور دمای دقیق است که دادهها را به صورت دیجیتال ارائه میدهد.
SHT30 به دلیل دقت بالا، پایداری مناسب و مصرف انرژی کم در بسیاری از تجهیزات الکترونیکی و صنعتی استفاده میشود.
 |  |  |
مشخصات فنی سنسور SHT30
- محدوده اندازهگیری رطوبت: 0 تا 100 درصد RH
- دقت اندازهگیری رطوبت: حدود ±2% RH
- محدوده اندازهگیری دما: 40- تا 125 درجه سانتیگراد
- دقت اندازهگیری دما: حدود ±0.3°C
- رابط ارتباطی: I2C
- ولتاژ تغذیه: 2.4 تا 5.5 ولت
- زمان پاسخدهی سریع

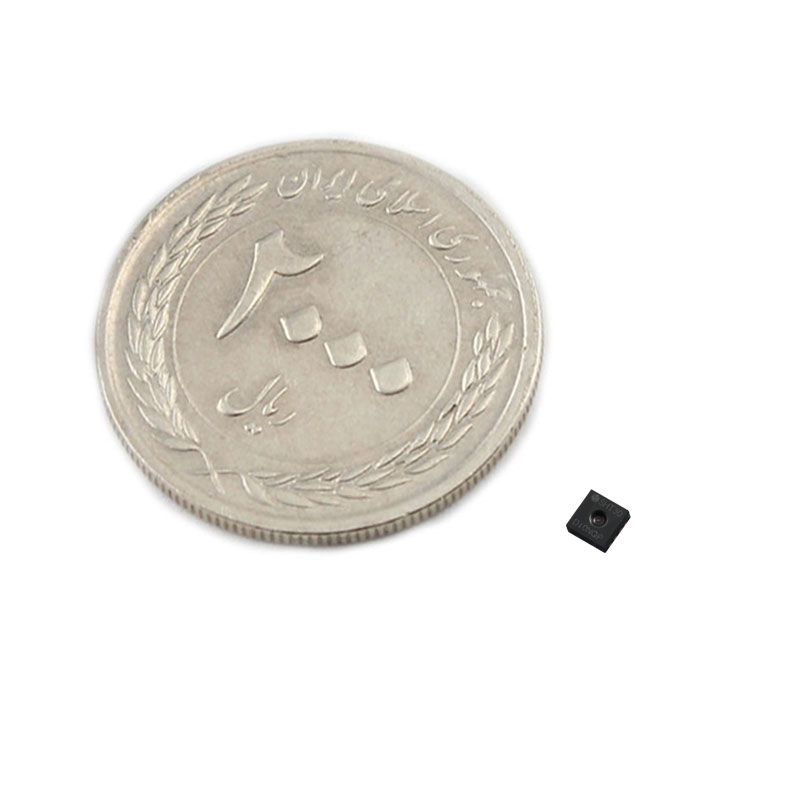

- اندازه بسیار کوچک
مزایای سنسور SHT30
- کالیبراسیون کارخانهای
- پایداری بلندمدت
- مصرف توان پایین
- مناسب برای سیستمهای IoT
- قابلیت اتصال آسان به میکروکنترلرها
به همین دلیل این سنسور در بسیاری از کاربردها مانند **ایستگاههای هواشناسی، دیتالاگرهای محیطی، سیستمهای هوشمند ساختمان، گلخانهها و تجهیزات آزمایشگاهی** مورد استفاده قرار میگیرد.
ترانسمیترهای صنعتی دما و رطوبت
در بسیاری از کاربردهای صنعتی، سیگنال خروجی سنسور باید به شکلی استاندارد به سیستمهای کنترلی منتقل شود. در اینجا از **ترانسمیترهای دما و رطوبت** استفاده میشود.
ترانسمیتر دستگاهی است که سیگنال سنسور را دریافت کرده و آن را به سیگنالهای استاندارد صنعتی تبدیل میکند.
رایجترین خروجیهای صنعتی شامل موارد زیر هستند:
- خروجی جریان 4 تا 20 میلیآمپر
- خروجی ولتاژ 0 تا 10 ولت
- ارتباط دیجیتال RS485 با پروتکل Modbus
این تجهیزات معمولاً در محیطهای صنعتی نصب میشوند و دارای ویژگیهایی مانند:
- دقت بالا
- پایداری طولانی مدت
- بدنه مقاوم صنعتی
- قابلیت اتصال به PLC و سیستمهای مانیتورینگ هستند.
معرفی ترانسمیترهای دما و رطوبت شرکت مهندسی تیکا
شرکت مهندسی تیکا در زمینه طراحی و تولید تجهیزات اندازهگیری محیطی فعالیت دارد و مجموعهای از ترانسمیترهای دما و رطوبت را برای کاربردهای صنعتی و کنترلی ارائه میدهد.
محصولات این شرکت معمولاً با **تغذیه 24 ولت DC** کار میکنند و بیشتر آنها دارای **نمایشگر برای نمایش مستقیم مقادیر اندازهگیری شده** هستند.
ترانسمیترهای تیکا از نظر نوع جعبه و کاربرد در چهار گروه اصلی طراحی شدهاند.
دستهبندی محصولات مهندسی تیکا از نظر نوع جعبه

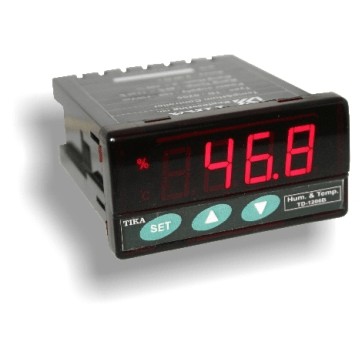

1. ترانسمیتر تابلویی TD-1200
مدل **TD-1200** در جعبه تابلویی با ابعاد **36×72 میلیمتر** طراحی شده است و برای نصب در پنل یا تابلوهای کنترل صنعتی مناسب است.
ویژگیها:
- دارای نمایشگر
- مناسب برای نصب در تابلو برق
- تغذیه 220 ولت AC
- مناسب برای سیستمهای مانیتورینگ صنعتی
این نوع تجهیزات معمولاً در تابلوهای کنترل سیستمهای تهویه، خطوط تولید و سیستمهای مانیتورینگ محیطی استفاده میشوند.

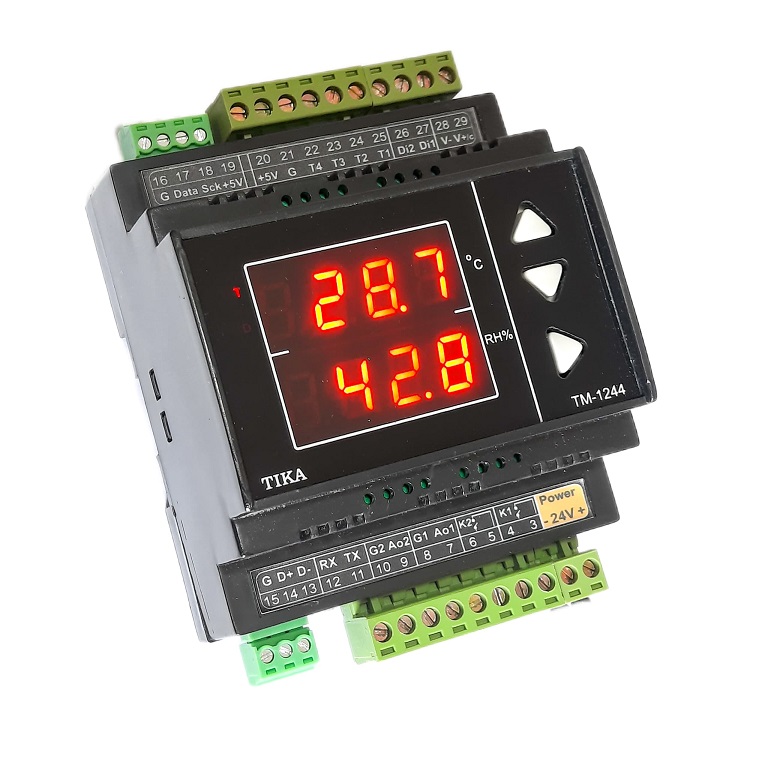

2. ترانسمیتر ریلی TM-1244
مدل **TM-1244** در جعبه **ریلی** طراحی شده است که امکان نصب آن روی **ریل داخل تابلو برق** را فراهم میکند. همچنین این مدل قابلیت نصب روی دیوار را نیز دارد.
ویژگیها:
- دارای نمایشگر
- تغذیه 24 ولت DC
- نصب آسان روی ریل DIN
- مناسب برای سیستمهای اتوماسیون صنعتی
این مدل برای پروژههایی که نیاز به نصب مرتب و ماژولار داخل تابلو دارند بسیار مناسب است.

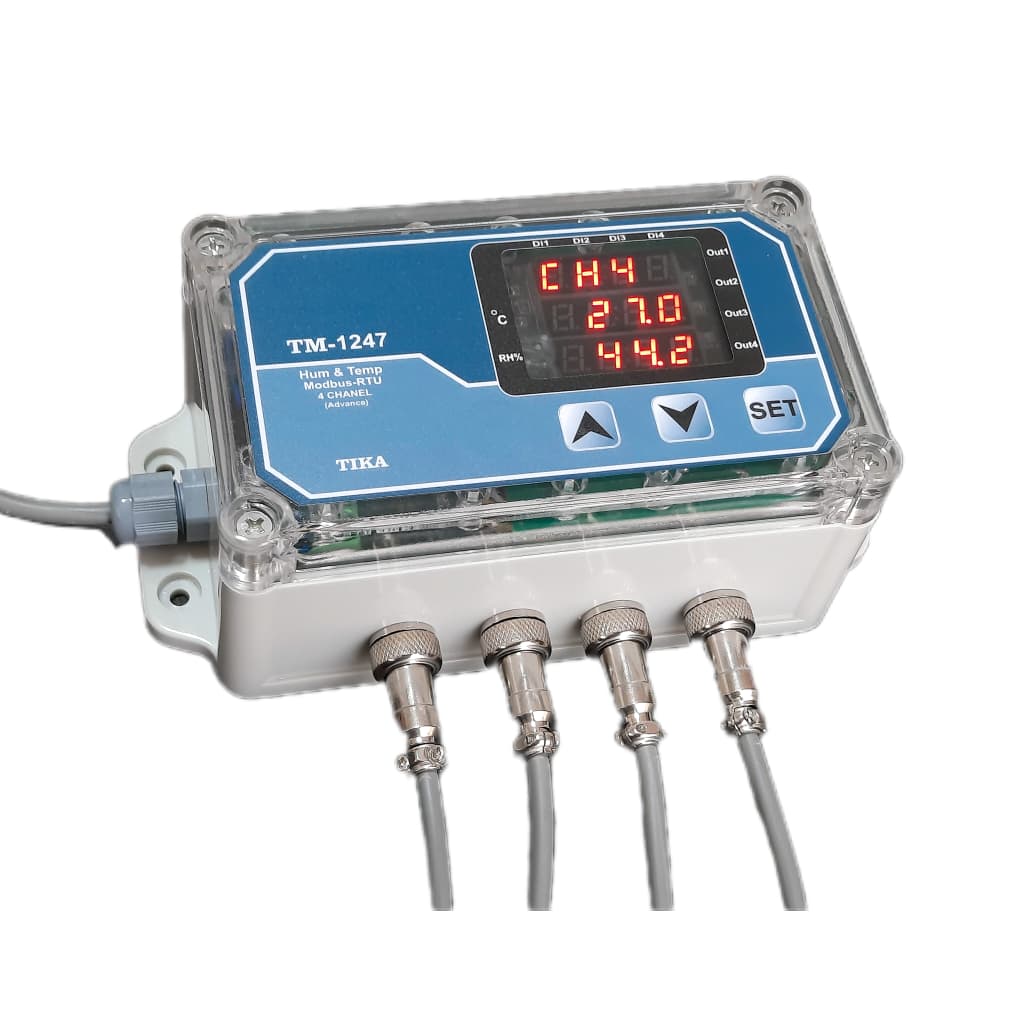

3. ترانسمیتر صنعتی ضد آب TM-1241 / TM-1243 / TM-1245 / TM-1247
این گروه از محصولات در **جعبه صنعتی مقاوم و ضد آب** طراحی شدهاند و برای محیطهای صنعتی و شرایط سخت مناسب هستند.
ویژگیهای این سری:
- دارای نمایشگر
- بدنه صنعتی مقاوم
- مناسب برای محیطهای مرطوب یا صنعتی
- تغذیه 24 ولت DC
این مدلها بسته به نسخه، از نظر **تعداد کانالهای ورودی سنسور، خروجی آنالوگ، ورودی دیجیتال و خروجی رله** با یکدیگر تفاوت دارند و برای کاربردهای مختلف قابل انتخاب هستند.

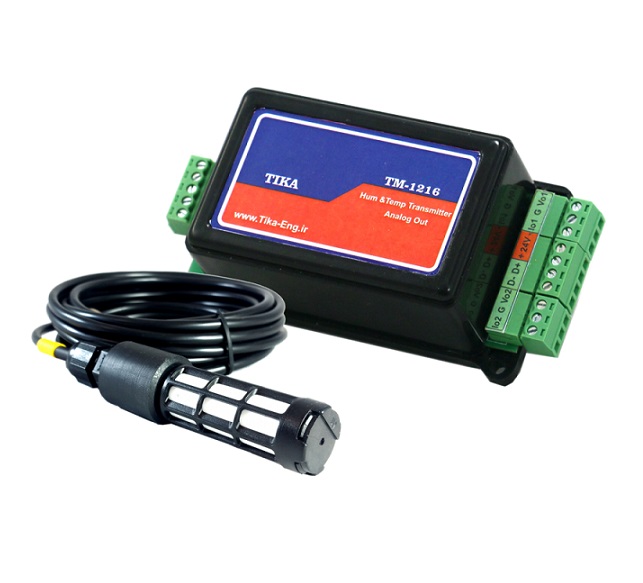

4. ترانسمیتر اقتصادی TM-1216
مدل **TM-1216** یک ترانسمیتر کوچک و اقتصادی است که برای نصب روی دیوار طراحی شده است.
ویژگیها:
- ابعاد کوچک
- قیمت اقتصادی
- تغذیه 24 ولت DC
- مناسب برای کاربردهای عمومی اندازهگیری محیطی
برخلاف سایر مدلها، این مدل **فاقد نمایشگر** است و بیشتر برای سیستمهایی مناسب است که اطلاعات توسط کنترلر یا سیستم مانیتورینگ خوانده میشود.
مقایسه کلی مدلهای ترانسمیتر شرکت مهندسی تیکا
محصولات تیکا بسته به مدل دارای تفاوتهایی در موارد زیر هستند:
- تعداد کانالهای ورودی سنسور
- وجود یا عدم وجود نمایشگر
- نوع جعبه و روش نصب
- تعداد خروجیهای آنالوگ
- تعداد خروجی رله
- وجود ورودی دیجیتال
این تنوع باعث میشود بتوان برای هر کاربرد صنعتی، مدل مناسب را انتخاب کرد.
جمعبندی
اندازهگیری دقیق رطوبت هوا در بسیاری از کاربردهای صنعتی و محیطی اهمیت زیادی دارد. روشهای مختلفی برای سنجش رطوبت وجود دارد که از روشهای کلاسیک مانند سایکرومتری تا سنسورهای دیجیتال پیشرفته را شامل میشود.
سنسورهایی مانند **SHT30** امکان اندازهگیری دقیق و پایدار دما و رطوبت را در ابعاد کوچک فراهم کردهاند. در کاربردهای صنعتی نیز استفاده از **ترانسمیترهای دما و رطوبت** امکان انتقال اطلاعات به سیستمهای کنترل و مانیتورینگ را فراهم میکند.
محصولات شرکت مهندسی تیکا با ارائه مدلهای مختلف در جعبههای تابلویی، ریلی، صنعتی و اقتصادی، گزینههای متنوعی برای اندازهگیری و کنترل شرایط محیطی در اختیار کاربران قرار میدهند.
