پاور میتر تک فاز تابلویی TD-1520

معرفی نمایشگر برق تک فاز TD-1520:

نمایشگر برق تک‌فاز TD-1520 یک نمایشگر/آنالایزر صنعتی برای اندازه‌گیری و نمایش پارامترهای الکتریکی در شبکه‌های تک‌فاز است. این سری از دستگاه‌ها برای اندازه‌گیری ولتاژ و جریان (در مدل‌های با پسوند VA / V / A) و همچنین نمایش پارامترهای تکمیلی شامل فرکانس، توان اکتیو، توان راکتیو، توان ظاهری و ضریب قدرت (در مدل‌های مولتی با پسوند M) به کار می‌رود. مدل TD-1520M به پورت سریال مجهز بوده و امکان ارسال داده به کامپیوتر، شبکه‌کردن چندین دستگاه و مشاهده/ثبت اطلاعات در PC، PLC، HMI یا لاگر صنعتی TM-1910 را فراهم می‌کند تا بستر یکپارچه‌ای را جهت مدیریت دقیق پایش انرژی در تابلوها و خطوط صنعتی ارائه دهد.

ویژگی‌های نمایشگر برق تک فاز TD-1520:

• مجهز به اندازه‌گیری True RMS جهت نمایش دقیق مقادیر در شرایط اعوجاج شکل موج و وجود هارمونیک
• دارای کلاس دقت 0.5 برای ولتاژ و جریان جهت پایش دقیق و قابل اتکا در کاربردهای صنعتی
• دارای کلاس دقت 1 برای توان در مدل‌های مولتی با پسوند M جهت محاسبه توان با دقت مناسب در بهره‌برداری
• قابلیت انتخاب ضرایب CT و PT به‌صورت نرم‌افزاری جهت سازگاری با ترانس‌های جریان/ولتاژ مختلف
• قابلیت انجام کالیبراسیون به‌صورت نرم‌افزاری جهت تنظیم سریع و کاهش نیاز به تنظیمات سخت‌افزاری
• امکان شبکه‌کردن و اتصال به PC، HMI، PLC و لاگر صنعتی TM-1910 در مدل‌های دارای پورت ارتباطی TD-1520M
• قابلیت ارسال داده، مانیتورینگ و ثبت اطلاعات برای استفاده در سیستم‌های اتوماسیون و پایش مصرف انرژی

کاربردهای نمایشگر برق تک فاز TD-1520:

• مدیریت شبکه برق
• تابلو سازی
• اتوماسیون صنعتی برق

بلوک‌ دیاگرام نمایشگر برق تک فاز TD-1520:

ترانسمیتر مدل TD-1520 یک راهکار جامع و صنعتی جهت مدیریت دقیق پارامترهای الکتریکی (ولتاژ و جریان) در سیستم‌های تک‌فاز است. این تجهیز با بهره‌گیری از واحد اندازه‌گیری آنالوگ، پردازش مرکزی و پورت ارتباطی استاندارد، امکان اندازه‌گیری، نمونه‌برداری و انتقال داده‌های برق قدرت را به سیستم‌های کنترل مرکزی و PLCها فراهم می‌آورد.

تحلیل بخش‌های اصلی مدار:

• مدیریت تغذیه (Power Management): این دستگاه با ورودی 220V AC تغذیه می‌شود. واحد تغذیه داخلی با تفکیک ولتاژهای 5V، 12V و 15V، انرژی لازم برای بخش‌های پردازشی را تأمین می‌کند. این ساختار به پایداری عملکرد بخش‌های مختلف دستگاه در محیط‌های صنعتی کمک می‌کند.
• واحد اندازه‌گیری و پردازش (Measurement Unit & CPU):

مسیر ولتاژ (V): سیگنال ولتاژ ورودی پس از عبور از «مدار تضعیف‌کننده» جهت استانداردسازی سطح سیگنال، به واحد ADC منتقل می‌شود.

مسیر جریان (I): سیگنال جریان ورودی از طریق «مبدل جریان به ولتاژ» به سطح ولتاژ متناسب تبدیل شده و به واحد ADC هدایت می‌گردد.

• پردازنده (CPU): داده‌های آنالوگ پس از تبدیل به مقادیر دیجیتال در واحد ADC، وارد پردازنده اصلی (CPU با تغذیه 5V) شده و پارامترهای مربوطه محاسبه می‌شوند.
• ارتباطات و مانیتورینگ: TD-1520 مجهز به پورت سریال صنعتیRS485  است که امکان اتصال به شبکه و انتقال پایدار داده‌ها را از طریق ترمینال‌های D+ و D- به سیستم‌های مانیتورینگ مرکزی و ‌PLCها فراهم می‌کند.
• رابط کاربری: وجود بخش Dis & Key شامل نمایشگرهای  Segment،  LEDو کلیدهای تنظیمات، کاربری محلی دستگاه را تسهیل می‌کند.

نصب و راه اندازی نمایشگر برق تک فاز TD-1520

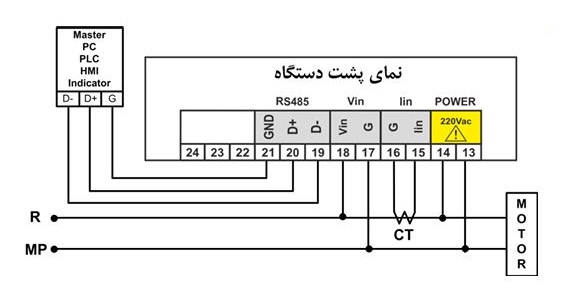

بررسی دیاگرام سیم بندی نمایشگر برق تک فاز TD-1520:

• تغذیه دستگاه (Power): تغذیه عملیاتی دستگاه از طریق برق شهری 220Vac (ترمینال‌های ۱۳ و ۱۴) تأمین می‌شود.
• ورودی جریان (Current Input - Iin): ترمینال‌های ۱۵ و ۱۶ ( Iinو G) جهت اتصال یک عدد ترانسفورماتور جریان (CT) بر روی فاز R برای اندازه‌گیری جریان مصرف‌کننده ( مانند الکتروموتور) تعبیه شده‌اند.
• ورودی ولتاژ (Voltage Input - Vin): ترمینال‌های ۱۷ و ۱۸ (G وVin ) برای نمونه‌برداری دقیق ولتاژ تک‌فاز طراحی شده‌اند که ترمینال ۱۸ به فاز R و ترمینال ۱۷ به نول (MP) متصل می‌گردد.
• ارتباط (RS485): ترمینال‌های ۱۹ تا ۲۱ (D-, D+, GND) برای تبادل داده بر بستر RS485 تحت پروتکل Modbus جهت اتصال به سیستم‌های بالادست از جمله PLC، HMI، PC و نمایشگرهای جانبی استفاده می‌شوند.

مدل های قابل سفارش نمایشگر برق تک فاز TD-1520

سوالات متداول نمایشگر برق تک فاز TD-1520:

۱. TD-1520 چه کاربردی دارد؟

TD-1520 یک نمایشگر برق تک‌فاز برای اندازه‌گیری و نمایش پارامترهای الکتریکی در تابلو برق و سیستم‌های اتوماسیون صنعتی است.

۲. این دستگاه چه پارامترهایی را اندازه‌گیری می‌کند؟

بسته به مدل، امکان نمایش ولتاژ، جریان، فرکانس، توان اکتیو، توان راکتیو، توان ظاهری و ضریب قدرت وجود دارد.

۳. مدل‌های مختلف TD-1520 چیست؟

• TD-1520-V ولتمتر
• TD-1520-A آمپرمتر
• TD-1520-M مولتی‌متر
• TD-1520-M-S مولتی‌متر با RS485

۴. آیا دستگاه از True RMS پشتیبانی می‌کند؟

بله، TD-1520 دارای اندازه‌گیری True RMS برای دقت بهتر در شرایط دارای هارمونیک است.

۵. محدوده ورودی دستگاه چقدر است؟

• ولتاژ: 30 تا 500Vac
• جریان: 30mA تا 5Aac

۶. آیا امکان اتصال به PLC و HMI وجود دارد؟

بله، مدل‌های دارای پورت RS485 از پروتکل Modbus-RTU پشتیبانی می‌کنند و به PLC، HMI و PC متصل می‌شوند.

7.تنظیمات پورت سریال برای برقراری ارتباط با نرم افزار دستگاه چیست ؟

Address = 1               Baud Rate = 9600                 Parity = none         Stop Bit= 2     Data Bit=8

8.درصورت فراموش کردن مشخصات پورت سریال چگونه به نرم ­افزار دستگاه متصل شویم ؟

ابتدا تغذیه دستگاه را قطع و برنامه ­ی All Device را  اجرا کنید. در پنجره ­نمایش داده شده پس از انتخاب شماره پورتی که به مبدل اختصاص یافته، مد دستگاه را به حالت Auto  گذاشته و سپس تغذیه را وصل کنید .

9. تغذیه و ابعاد دستگاه چگونه است؟

• تغذیه: 110 تا 240Vac
• ابعاد: 48×96×123mm
• نوع نصب: تابلویی
